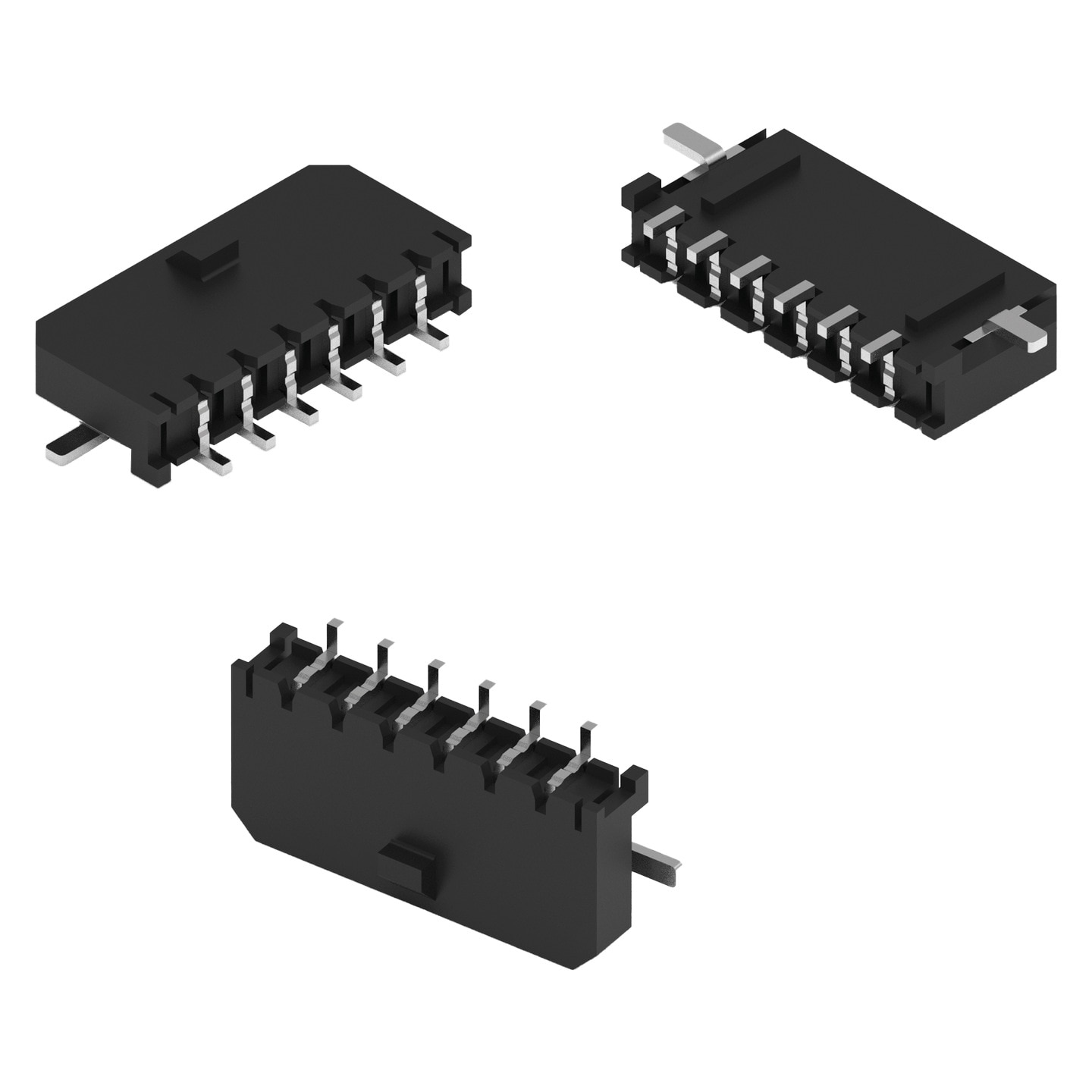

WR-MPC3 3.00 mm SMT Male Single Row Angled Header with SMT Solder Tabs – SMT - Reel - Tin

General Informations
Raster	3 mm
Reihen	Single
Typ	Right Angled
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	25 Mating cycles

Electrical Properties
I_R	5 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ

Packaging Properties
Verpackung	Tape and Reel

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn

Certification
UL-Zulassung	E323964
Glow Wire Approval	Compliant [IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster
662102145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662102145021 (rev1).pdf \| 63.5 KB IGS 662102145021 (rev1).igs \| 1 MB STP 662102145021 (rev1).stp \| 414.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662103145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662103145021 (rev1).pdf \| 70.2 KB IGS 662103145021 (rev1).igs \| 1.2 MB STP 662103145021 (rev1).stp \| 470.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662104145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662104145021 (rev1).pdf \| 76.8 KB IGS 662104145021 (rev1).igs \| 1.3 MB STP 662104145021 (rev1).stp \| 526.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662105145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662105145021 (rev1).pdf \| 84 KB IGS 662105145021 (rev1).igs \| 1.4 MB STP 662105145021 (rev1).stp \| 582.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662106145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662106145021 (rev1).pdf \| 92 KB IGS 662106145021 (rev1).igs \| 1.6 MB STP 662106145021 (rev1).stp \| 640.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662107145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662107145021 (rev1).pdf \| 99 KB IGS 662107145021 (rev1).igs \| 1.7 MB STP 662107145021 (rev1).stp \| 697.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662108145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662108145021 (rev1).pdf \| 106 KB IGS 662108145021 (rev1).igs \| 1.9 MB STP 662108145021 (rev1).stp \| 755.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662109145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662109145021 (rev1).pdf \| 113 KB IGS 662109145021 (rev1).igs \| 2 MB STP 662109145021 (rev1).stp \| 813.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662110145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662110145021 (rev1).pdf \| 119.8 KB IGS 662110145021 (rev1).igs \| 2.1 MB STP 662110145021 (rev1).stp \| 871.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662111145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662111145021 (rev1).pdf \| 126.8 KB IGS 662111145021 (rev1).igs \| 2.3 MB STP 662111145021 (rev1).stp \| 930 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662112145021	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662112145021 (rev1).pdf \| 133.8 KB IGS 662112145021 (rev1).igs \| 2.4 MB STP 662112145021 (rev1).stp \| 988.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
