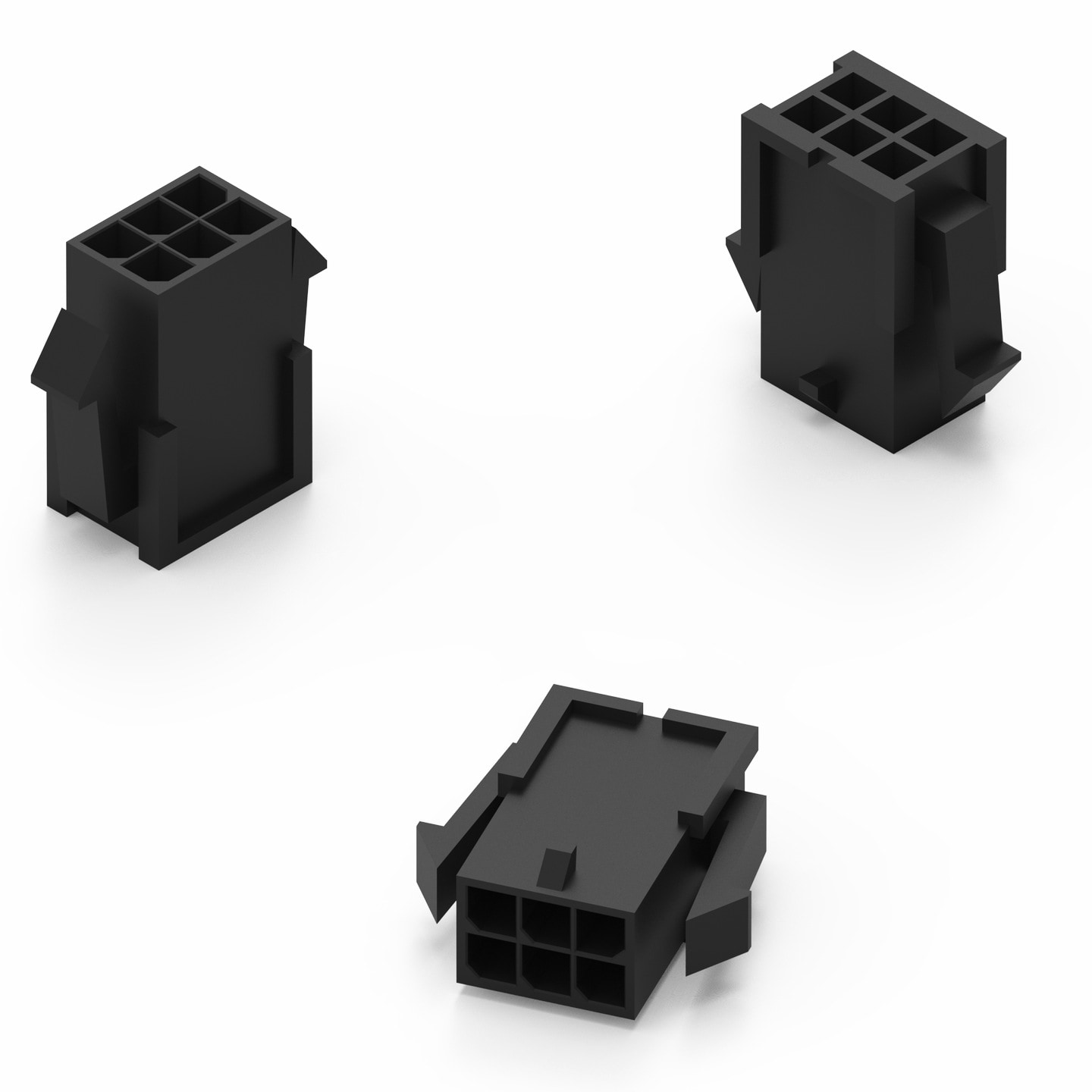

WR-MPC3 3.00 mm Male Plug Housing Dual Row with Panel Mounting Ears

General Informations
Raster	3 mm
Reihen	Dual
Typ	Steckergehäuse
Betriebstemperatur	-25 °C up to +105 °C

Electrical Properties
Spannungsfestigkeit	1500 V (AC)

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Material Properties
Isolationsmaterial	PA66
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Verpackung	Design Kit	Muster
66200221822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200221822 (rev1).pdf \| 48.2 KB IGS 66200221822 (rev1).iges \| 784.4 KB STP 66200221822 (rev1).stp \| 186 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66200421822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200421822 (rev1).pdf \| 74.8 KB IGS 66200421822 (rev1).iges \| 1.3 MB STP 66200421822 (rev1).stp \| 308.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66200621822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200621822 (rev1).pdf \| 106.4 KB IGS 66200621822 (rev1).iges \| 1.8 MB STP 66200621822 (rev1).stp \| 427.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Steckergehäuse	Dual	Beutel	612690 662001
66200821822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66200821822 (rev1).pdf \| 131.1 KB IGS 66200821822 (rev1).iges \| 2.3 MB STP 66200821822 (rev1).stp \| 551.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66201021822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66201021822 (rev1).pdf \| 158.5 KB IGS 66201021822 (rev1).iges \| 2.8 MB STP 66201021822 (rev1).stp \| 674.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66201221822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66201221822 (rev1).pdf \| 185.9 KB IGS 66201221822 (rev1).iges \| 3.3 MB STP 66201221822 (rev1).stp \| 797.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66201421822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66201421822 (rev1).pdf \| 213.5 KB IGS 66201421822 (rev1).iges \| 3.8 MB STP 66201421822 (rev1).stp \| 920.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66201621822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66201621822 (rev1).pdf \| 241.2 KB IGS 66201621822 (rev1).iges \| 4.3 MB STP 66201621822 (rev1).stp \| 1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66201821822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66201821822 (rev1).pdf \| 268 KB IGS 66201821822 (rev1).iges \| 4.8 MB STP 66201821822 (rev1).stp \| 1.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66202021822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66202021822 (rev1).pdf \| 296 KB IGS 66202021822 (rev1).iges \| 5.3 MB STP 66202021822 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66202221822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66202221822 (rev1).pdf \| 323.9 KB IGS 66202221822 (rev1).iges \| 5.9 MB STP 66202221822 (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	3	Männlich	Steckergehäuse	Dual	Beutel	662001
66202421822	SPEC	3 Dateien CAD-Dateien ZIP 3D 66202421822 (rev1).pdf \| 352.3 KB IGS 66202421822 (rev1).iges \| 6.4 MB STP 66202421822 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	3	Männlich	Steckergehäuse	Dual	Beutel	662001

Artikel Nr.	Datenblatt
66200221822	SPEC
66200421822	SPEC
66200621822	SPEC
66200821822	SPEC
66201021822	SPEC
66201221822	SPEC
66201421822	SPEC
66201621822	SPEC
66201821822	SPEC
66202021822	SPEC
66202221822	SPEC
66202421822	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Verpackung	Design Kit	Muster

Zubehör

WR-MPC3 3.00 mm Male Crimp Terminal - Tin

WR-MPC3 Male Pre-crimped wire

Werkzeuge

WR-MPC3 Handcrimpzange für 3.00 mm WR-MPC3

WR-MPC3 Ausziehwerkzeug für 3.00 mm WR-MPC3

WR-MPC3 Abisolierzange

WR-MPC3 Crimpeinsatz für Crimpautomaten für 3.00 mm WR-MPC3

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-MPC3 Micro Power Steckverbinder
