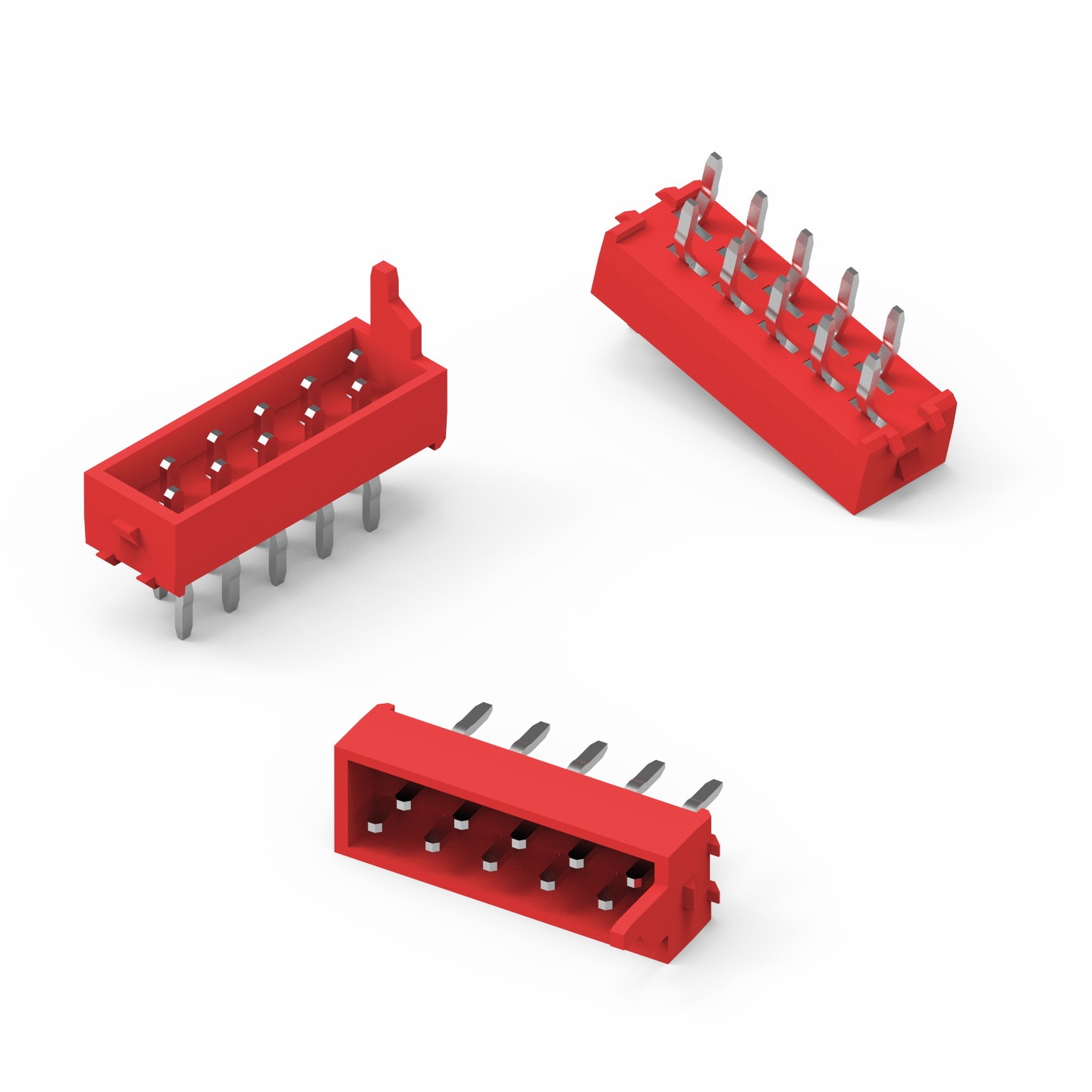

WR-MM Male Connector w/o Latch & w. Polarization

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Rot
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Mattzinn über Nickel
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Gender	Männlich

Electrical Properties
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	10 mΩ
R_ISO	1000 MΩ

Packaging Properties
cULus Zulassung	E323964
Verpackung	Tube

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Testbedingung P	Gender	Typ	I_R (A)	Verpackung	Design Kit
690357100472	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357100472 (rev1).pdf \| 55.8 KB IGS 690357100472 (rev1).igs \| 1015.7 KB STP 690357100472 (rev1).stp \| 306 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	per Row	Männlich	Gerade	1.5	Tube	690001
690357100672	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357100672 (rev1).pdf \| 69.2 KB IGS 690357100672 (rev1).igs \| 1.1 MB STP 690357100672 (rev1).stp \| 382.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	per Row	Männlich	Gerade	1.5	Tube	690001
690357100872	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357100872 (rev1).pdf \| 74.9 KB IGS 690357100872 (rev1).igs \| 1.3 MB STP 690357100872 (rev1).stp \| 430.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	per Row	Männlich	Gerade	1.5	Tube	690001
690357101072	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357101072 (rev1).pdf \| 82 KB IGS 690357101072 (rev1).igs \| 1.4 MB STP 690357101072 (rev1).stp \| 479.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	per Row	Männlich	Gerade	1.5	Tube	612690 690001
690357101272	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357101272 (rev1).pdf \| 89.2 KB IGS 690357101272 (rev1).igs \| 1.5 MB STP 690357101272 (rev1).stp \| 468.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	per Row	Männlich	Gerade	1.5	Tube	690001
690357101472	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357101472 (rev1).pdf \| 97.3 KB IGS 690357101472 (rev1).igs \| 1.7 MB STP 690357101472 (rev1).stp \| 508.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	per Row	Männlich	Gerade	1.5	Tube	690001
690357101672	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357101672 (rev1).pdf \| 105.6 KB IGS 690357101672 (rev1).igs \| 1.8 MB STP 690357101672 (rev1).stp \| 538.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	per Row	Männlich	Gerade	1.5	Tube	690001
690357101872	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357101872 (rev1).pdf \| 112.9 KB IGS 690357101872 (rev1).igs \| 1.9 MB STP 690357101872 (rev1).stp \| 677.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	per Row	Männlich	Gerade	1.5	Tube	690001
690357102072	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357102072 (rev1).pdf \| 118.9 KB IGS 690357102072 (rev1).igs \| 2 MB STP 690357102072 (rev1).stp \| 727.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	per Row	Männlich	Gerade	1.5	Tube	690001
690357102272	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357102272 (rev1).pdf \| 126.9 KB IGS 690357102272 (rev1).igs \| 2.2 MB STP 690357102272 (rev1).stp \| 777.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	per Row	Männlich	Gerade	1.5	Tube	690001
690357102472	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357102472 (rev1).pdf \| 135.1 KB IGS 690357102472 (rev1).igs \| 2.3 MB STP 690357102472 (rev1).stp \| 715.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	per Row	Männlich	Gerade	1.5	Tube	690001
690357102672	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB CAD-Dateien ZIP 3D 690357102672 (rev1).pdf \| 143.2 KB IGS 690357102672 (rev1).igs \| 2.4 MB STP 690357102672 (rev1).stp \| 757 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	per Row	Männlich	Gerade	1.5	Tube	690001
