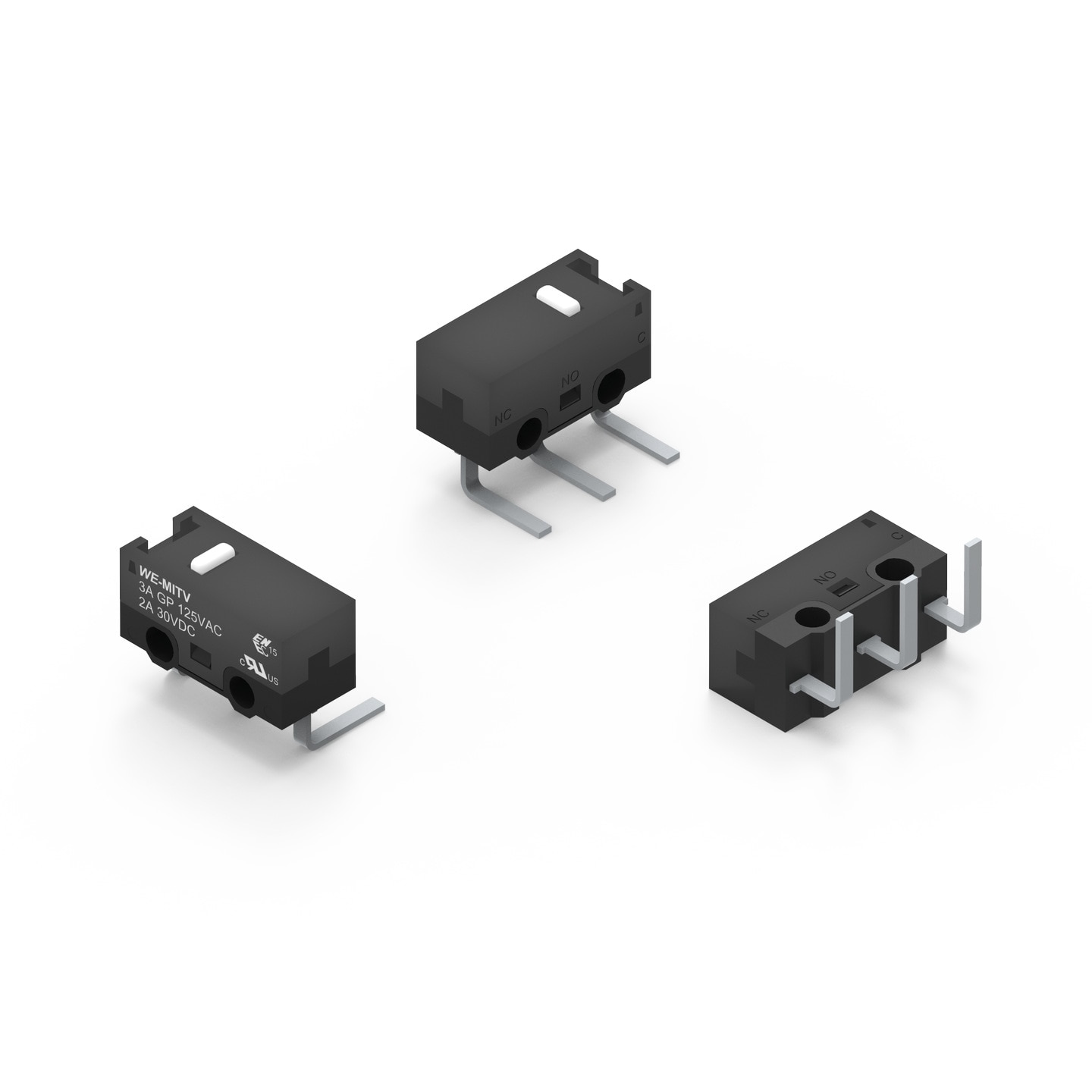

WS-MITV THT Terminal with Actuator, Right Angle Operation Micro Switch, 12.8 x 5.8 mm

Material Properties
Actuatormaterial	PBT
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	PBT
Rahmen Brennbarkeitsklasse	UL94 V-0
Bewegliche Kontaktmaterial	Silber
Stationary Contact Material	Silber
Anschlussmaterial	Kupferlegierung
Anschlussbeschichtung	Silber

Electrical Properties
ursprünglicher Kontaktwiderstand	30 mΩ
Kontaktwiderstand nach Lebensdauertest	1 Ω
R_ISO	100 MΩ

Mechanical Properties
Elektrische Lebensdauer	10000 Cycles
Schaltbild	SPDT
Over travel	0.25 mm
Movement Differential	0.12 mm

General Information
Betriebstemperatur	-40 °C up to +85 °C

Packaging Properties
Verpackung	Tray

Certification
UL-Zulassung	E483308
ENEC 15 Approval	ENEC-03305

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Betätigungskraft (Value) (g)	Betriebsstellung (mm)	Muster
	463091691402	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-MITV (rev22a).IntLib \| 1.1 MB CDS CADENCE_WS-MITV (rev21b).zip \| 4.9 MB EAG Eagle_WS-MITV (rev21b).lbr \| 45.9 KB CAD-Dateien ZIP 3D 3D_463091691402 (rev1).pdf \| 358.3 KB IGS IGS_463091691402 (rev1).igs \| 3.8 MB STP STP_463091691402 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	150	5.5

	Artikel Nr.	Datenblatt
	463091691402	SPEC
