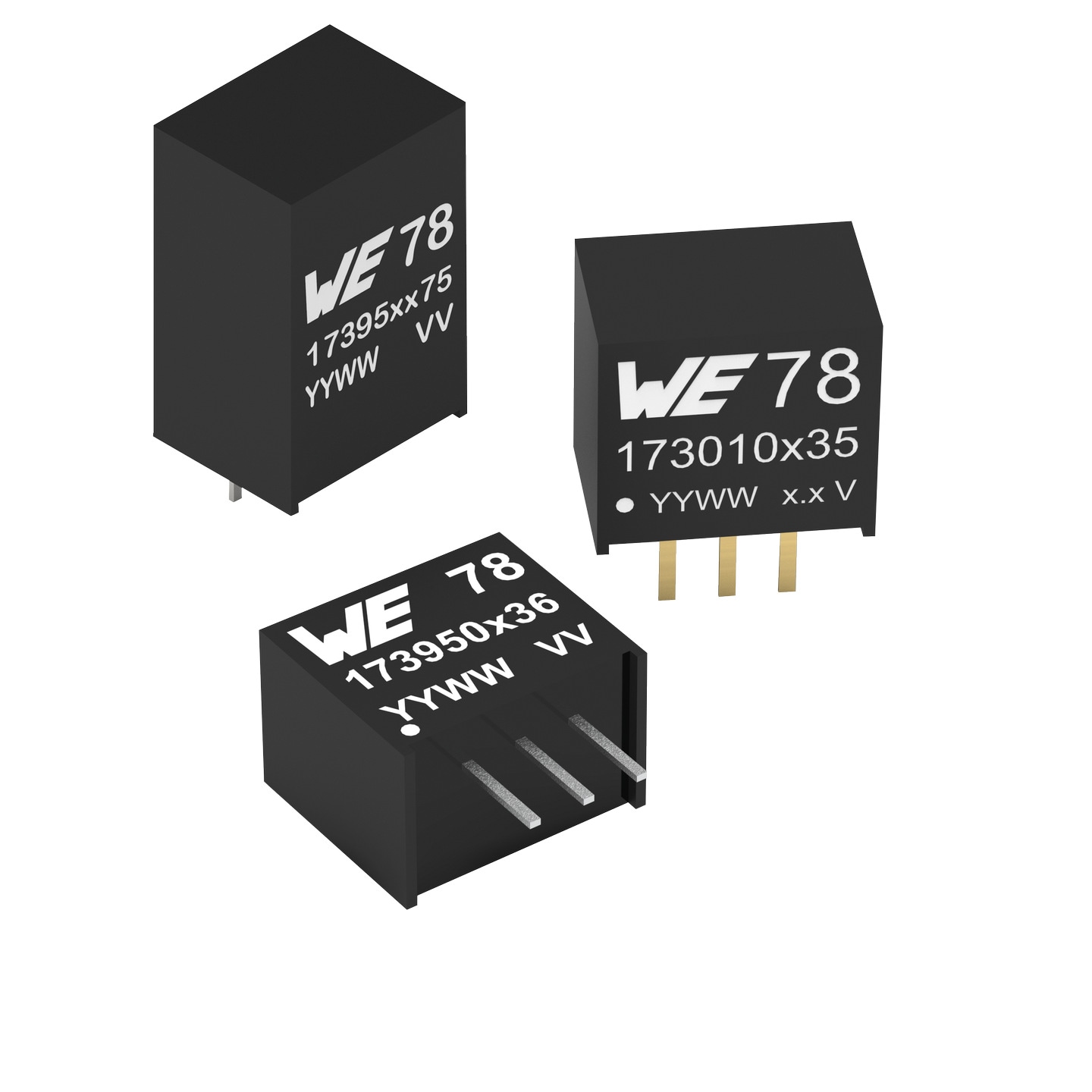

MagI³C-FDSM Fixed Step Down Regulator Module

Merkmale

Einfachstes Design (kein Stromversorgungs Fachwissen erforderlich)
Bedrahtete Gehäuse für einfache Bestückung und Prototypenbau
Keine externe Beschaltung (alle Komponenten einschließlich CIN und COUT sind integriert)
L78x Linearregler Ersatz (keine Kühlung mehr erforderlich)
Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55022 CISPR-22 Klasse B / EN55032 (CISPR-32) Klasse B)

Pin Positionen

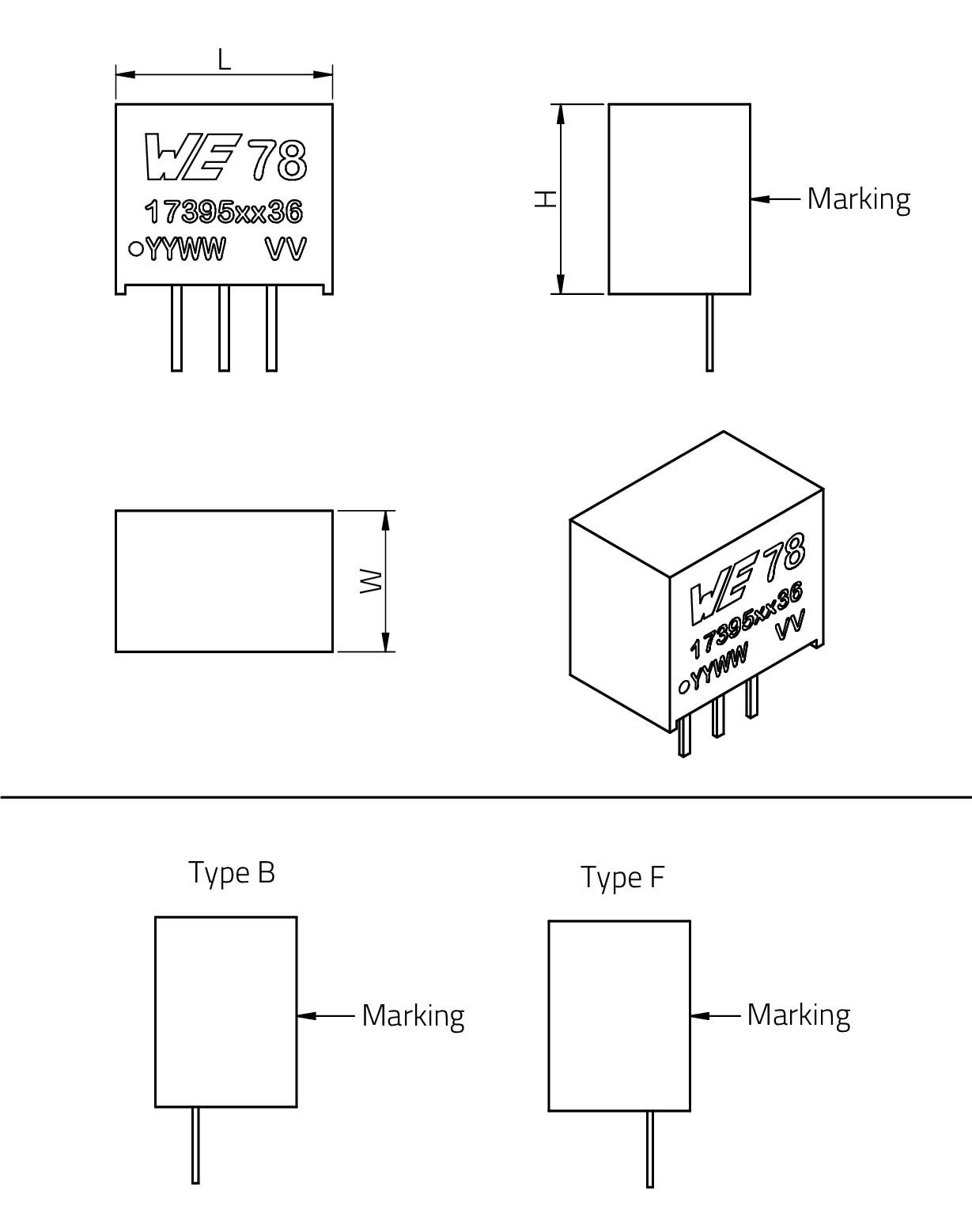

Typ B - Pin Position auf der Rückseite aus Sicht des Markings
Typ F - Pin Position vorne aus Sicht des Markings

Für Details siehe Datenblatt PIN Out Section und Bemaßungszeichnung!

Anwendung

Point-of-Load DC-DC Anwendungen von 9V, 12V, 15V, 18V, 24V, 36V und 48V Industrie Bus
Anwendungen für Logistik und Automatisierung
Ersatz für Linearregler
Interface- und Mikrocontroller-Versorgung
Prüf- und Messtechnik, Medizintechnik
Versorgung von Schnittstellen

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	V_in (V)	V_out (V)	I_out (A)	L (mm)	W (mm)	H (mm)	Pin Position	Evaluation Kit	Filtertüte
173950336	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173950336 (rev1.1).zip \| 1.6 MB CAD-Dateien ZIP IGS IGS_173950336 (rev1).igs \| 12.9 MB STP STP_173950336 (rev1).stp \| 3.9 MB Alle 7 Dateien als ZIP herunterladen ZIP	4.75 - 36	3.3	0.5	11.6	7.55	10.16	Type F	17800FDSM	173001
173950378	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB CAD-Dateien ZIP IGS IGS_173950378 (rev1).igs \| 13.1 MB STP STP_173950378 (rev1).stp \| 4 MB Alle 6 Dateien als ZIP herunterladen ZIP	6 - 28	3.3	0.5	11.6	8.5	10.5	Type F	17800FDSM	–
173010335	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173010335 (rev1.1).zip \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	6 - 36	3.3	1	11.6	8	10.4	Type F	17800FDSM	–
173950536	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173950536 (rev1.1).zip \| 1.6 MB Alle 5 Dateien als ZIP herunterladen ZIP	6.5 - 36	5	0.5	11.6	7.55	10.16	Type F	17800FDSM	173001
173950578	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB CAD-Dateien ZIP IGS IGS_173950578 (rev1).igs \| 13.1 MB STP STP_173950578 (rev1).stp \| 4 MB Alle 6 Dateien als ZIP herunterladen ZIP	7 - 28	5	0.5	11.6	8.5	10.5	Type F	17800FDSM	–
173010378	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB CAD-Dateien ZIP IGS IGS_173010378 (rev1).igs \| 13.7 MB STP STP_173010378 (rev1).stp \| 4.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	7 - 28	3.3	1	11.6	8.5	10.5	Type F	17800FDSM	–
173010342	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB CAD-Dateien ZIP IGS IGS_173010342 (rev1).igs \| 12.1 MB STP STP_173010342 (rev1).stp \| 3.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	7 - 42	3.3	1	11.6	8.5	10.5	Type F	17800FDSM	–
173010578	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB CAD-Dateien ZIP IGS IGS_173010578 (rev1).igs \| 13.7 MB STP STP_173010578 (rev1).stp \| 4.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	8 - 28	5	1	11.6	8.5	10.5	Type F	17800FDSM	–
173010542	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB CAD-Dateien ZIP IGS IGS_173010542 (rev1).igs \| 12.1 MB STP STP_173010542 (rev1).stp \| 3.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	8 - 42	5	1	11.6	8.5	10.5	Type F	17800FDSM	–
173010535	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173010535 (rev1.1).zip \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	8 - 36	5	1	11.6	8	10.4	Type F	MagI³C Power FeatherWing 17800FDSM	–
173950375	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173950375 (rev1.1).zip \| 2.3 MB Alle 5 Dateien als ZIP herunterladen ZIP	9 - 74.5	3.3	0.5	11.5	9	17.5	Type B	–	–
173950575	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173950575 (rev1.1).zip \| 2.3 MB Alle 5 Dateien als ZIP herunterladen ZIP	9 - 74.5	5	0.5	11.5	9	17.5	Type B	–	–
173951236	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173951236 (rev1.1).zip \| 1.6 MB Alle 5 Dateien als ZIP herunterladen ZIP	15 - 36	12	0.5	11.6	7.55	10.16	Type F	–	–
173011235	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173011235 (rev1.1).zip \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	16 - 36	12	1	11.6	8	10.4	Type F	–	–
173951275	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173951275 (rev1.1).zip \| 2.3 MB Alle 5 Dateien als ZIP herunterladen ZIP	18 - 74.5	12	0.5	11.5	9	17.5	Type B	–	–
173951536	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173951536 (rev1.1).zip \| 1.6 MB Alle 5 Dateien als ZIP herunterladen ZIP	19 - 36	15	0.5	11.6	7.55	10.16	Type F	–	–
173011535	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-FDSM (rev22e).IntLib \| 1.2 MB ZUK Cadstar_MagI3C-FDSM (rev22a).zip \| 23.9 KB CDS Cadence_MagI3C-FDSM (rev22a).zip \| 19.7 MB EAG Eagle_WPME-FDSM (rev22b).lbr \| 31.6 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_173011535 (rev1.1).zip \| 1.1 MB Alle 5 Dateien als ZIP herunterladen ZIP	20 - 36	15	1	11.6	8	10.4	Type F	–	–

Artikel Nr.	Datenblatt	Simulation
173950336	SPEC
173950378	SPEC
173010335	SPEC
173950536	SPEC
173950578	SPEC
173010378	SPEC
173010342	SPEC
173010578	SPEC
173010542	SPEC
173010535	SPEC
173950375	SPEC
173950575	SPEC
173951236	SPEC
173011235	SPEC
173951275	SPEC
173951536	SPEC
173011535	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	V_in (V)	V_out (V)	I_out (A)	L (mm)	W (mm)	H (mm)	Pin Position	Evaluation Kit	Filtertüte	Muster
