MagI³C-VDRM Variable Step Down Regulator Module

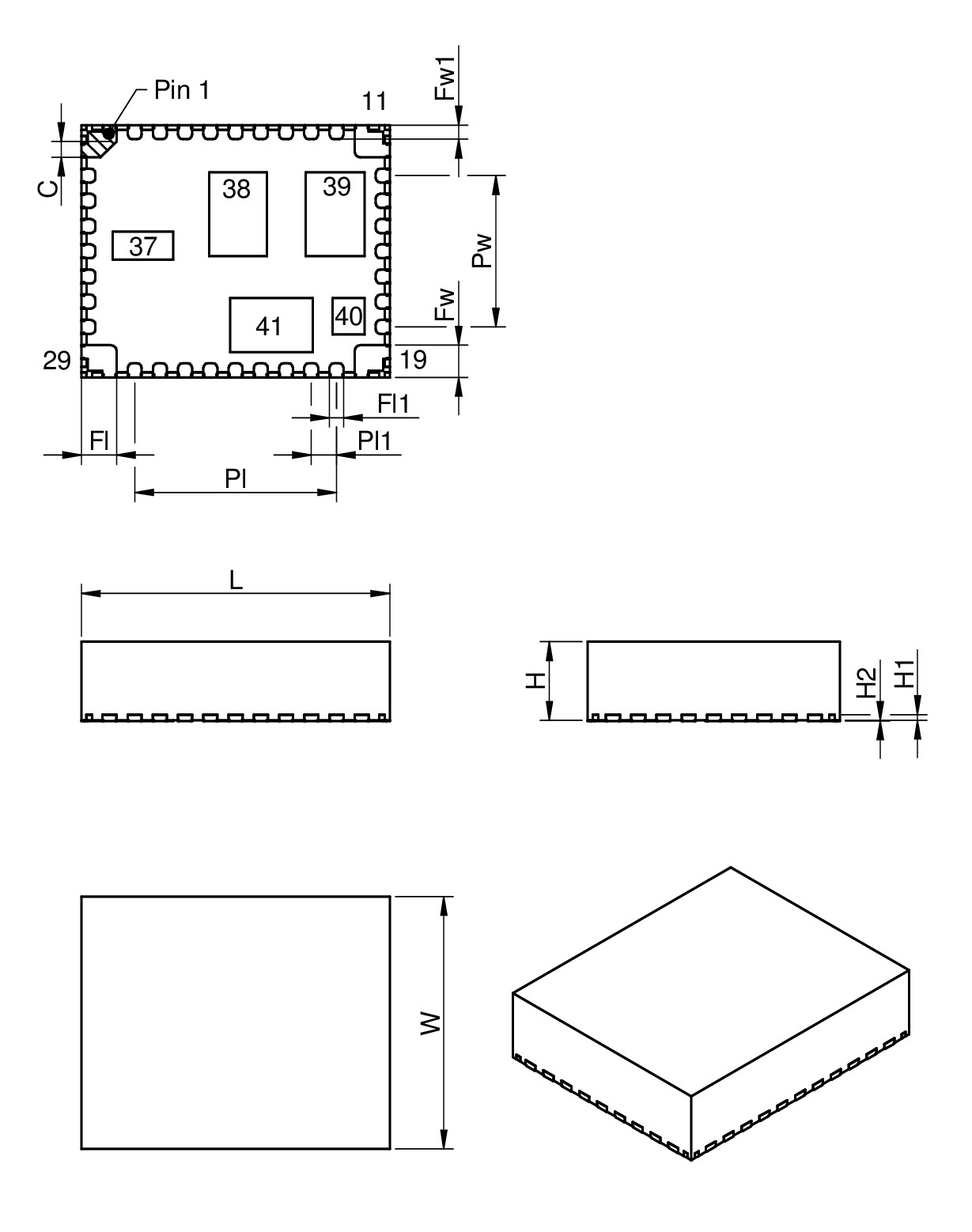

Bauform	Maße	L (mm)	B (mm)	H (mm)
TO263-7EP		9.85	10.16	4.57
BQFN		11	9	2.85

Merkmale

Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55022 Klasse B / CISPR-22)
TO263-7EP
Gehäuse mit PINs für einfache Bestückung und Prototypenbau
Einfaches Layout
Weiter Eingangsspannungsbereich für Transienten Festigkeit
Umgebungstemperatur bis zu + 105 °C
2 Lötzyklen erlaubt
QFN
Gehäuse mit geringer Höhe
Einfache Schaltung (nur 4 externe Komponenten benötigt)
Optionale Zusatzfunktionen (einstellbare Frequenz, einstellbarer Soft-Start, Power Good, sequenzieller Start, Tracking (synchroner Hochlauf zweier Ausgangsspannungen), Synchronisation zu externem Takt, einstellbare Unterspannungs-Abschaltung)
Weiter Eingangsspannungsbereich QFN-41 Typ
3 Lötzyklen erlaubt

Anwendung

Point of Load DC-DC Applikationen am 24V, 18V, 15V, 12V, 9V, 5V Bus
Prüf- und Messtechnik
Medizintechnik
Versorgung von Schnittstellen
Versorgung von Mikrocontrollern, Microprozessoren, DSPs, FPGAs
Industrieelektronik
Telekommunikation

Application Notes

MagI³C Power Module Designer

Ermöglicht schnelles und einfaches Design-in eines Power Modules ohne DC/DC-Wandlerkenntnisse. Mehr dazu im Webinar:

MagI³C Power Module Designer in REDEXPERT

Altium Design Examples

Leistungsoptimierte Layouts über Copy & Paste. Erfahren Sie mehr über Altium Design-Beispiele, um Ihr Design-In zu beschleunigen.

Tutorial ansehen

Artikeldaten

Alle

TO263-7EP

BQFN

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	V_in(V)	V_out(V)	I_out(A)	Evaluation Kit	Referenzdesign
171020302	SPEC	Simulation	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 2.95 - 6	Output Voltage 0.8 V - 3.6	Ausgangsstrom2 A	Evaluation Kit 178020302	Referenzdesign –
171040302	SPEC	Simulation	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 2.95 - 6	Output Voltage 0.8 V - 3.6	Ausgangsstrom4 A	Evaluation Kit 178040302	Referenzdesign –
171060302	SPEC	Simulation	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 2.95 - 6	Output Voltage 0.8 V - 3.6	Ausgangsstrom6 A	Evaluation Kit 178060302	Referenzdesign –
171012401	SPEC	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 42	Output Voltage 5 V - 24	Ausgangsstrom1 A	Evaluation Kit 178012401	Referenzdesign –
171012402	SPEC	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 42	Output Voltage 5 V - 24	Ausgangsstrom2 A	Evaluation Kit 178012402	Referenzdesign –
171020601	SPEC	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171020601 (rev1.1).zip \| 993.3 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 42	Output Voltage 0.8 V - 6	Ausgangsstrom2 A	Evaluation Kit 178020601	Referenzdesign –
171032401	SPEC	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 42	Output Voltage 5 V - 24	Ausgangsstrom3 A	Evaluation Kit 178032401	Referenzdesign –
171050601	SPEC	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 36	Output Voltage 0.8 V - 6	Ausgangsstrom5 A	Evaluation Kit 178050601	Referenzdesign –
171010601	SPEC	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171010601 (rev1.1).zip \| 992.6 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 42	Output Voltage 0.8 V - 6	Ausgangsstrom1 A	Evaluation Kit 178010601	Referenzdesign –
171030601	SPEC	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171030601 (rev1.1).zip \| 993.3 KB CAD-Dateien ZIP IGS MagIC-VDRM_TO263-7EP (rev1).igs \| 878.8 KB STP MagIC-VDRM_TO263-7EP (rev1).stp \| 423.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 6 - 42	Output Voltage 0.8 V - 6	Ausgangsstrom3 A	Evaluation Kit 178030601	Referenzdesign –
171021501	SPEC	Simulation	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT MagIC-VDRM (rev22b).IntLib \| 1.1 MB CDS Cadence_WPME-VDRM (rev25a).zip \| 205.5 KB EAG Eagle_MAGIC-VDRM (rev25a).lbr \| 86 KB KIC KiCad_WPME-VDRM (rev26a).zip \| 381.6 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 7 - 50	Output Voltage 2.5 V - 15	Ausgangsstrom2.5 A	Evaluation Kit 178021501	Referenzdesign Referenzdesign MagI³C Current Sharing Referenzdesign MagI³C Power Supply

Service & Support

Sie haben Fragen oder Anregungen zu den Themen Design-In Support, PCB-Layout Review, EMC Filter oder thermisches Design? Wir helfen Ihnen gerne weiter! Mit wenigen Details können wir Ihre Anfrage beantworten.

Design-In Support

Produktbezogene & applikationsspezifische Unterstützung durch die Hotline
Unterstützung bei Problemlösung und individueller Designerstellung

Zum Kontaktformular

Unterstützung bei Ihren Layoutanfragen

Individuelle Reviews von Kunden-Layouts
Referenz-Layout ist in jedem Datenblatt angegeben

Zum Kontaktformular

Unterstützung bei Ihrem Filterentwurf

Lösung für leitungsgebundene und abgestrahlte Emissionen
Getestete Filterkonfigurationen für die Einhaltung von EN55032 / CISPR-32 Klasse B
Reales EMV-Verhalten sowie Amplituden- und Phasengang der EMV-Filter auf REDEXPERT

Zum Kontaktformular

Support für Ihr thermisches Design

Simulation der Temperaturverteilung auf der PCB
Modultemperatur versus PCB-Fläche
Thermisches Verhalten der Power Module sowie interaktive Darstellung der Modul-Verlustleistung auf REDEXPERT

Zum Kontaktformular
