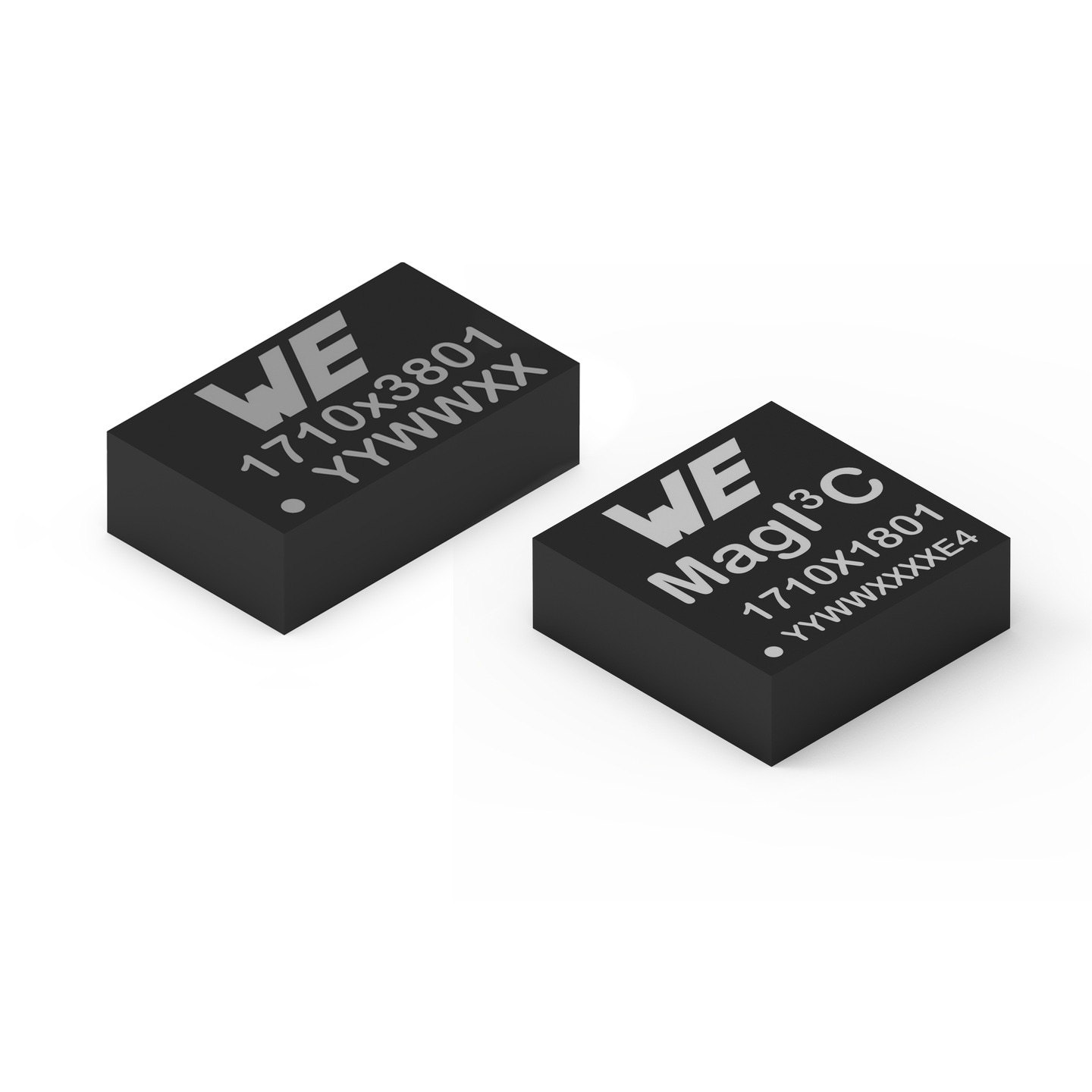

MagI³C-VDLM Variable Step Down LGA Module

Bauform	L (mm)	B (mm)	H (mm)	Montageart

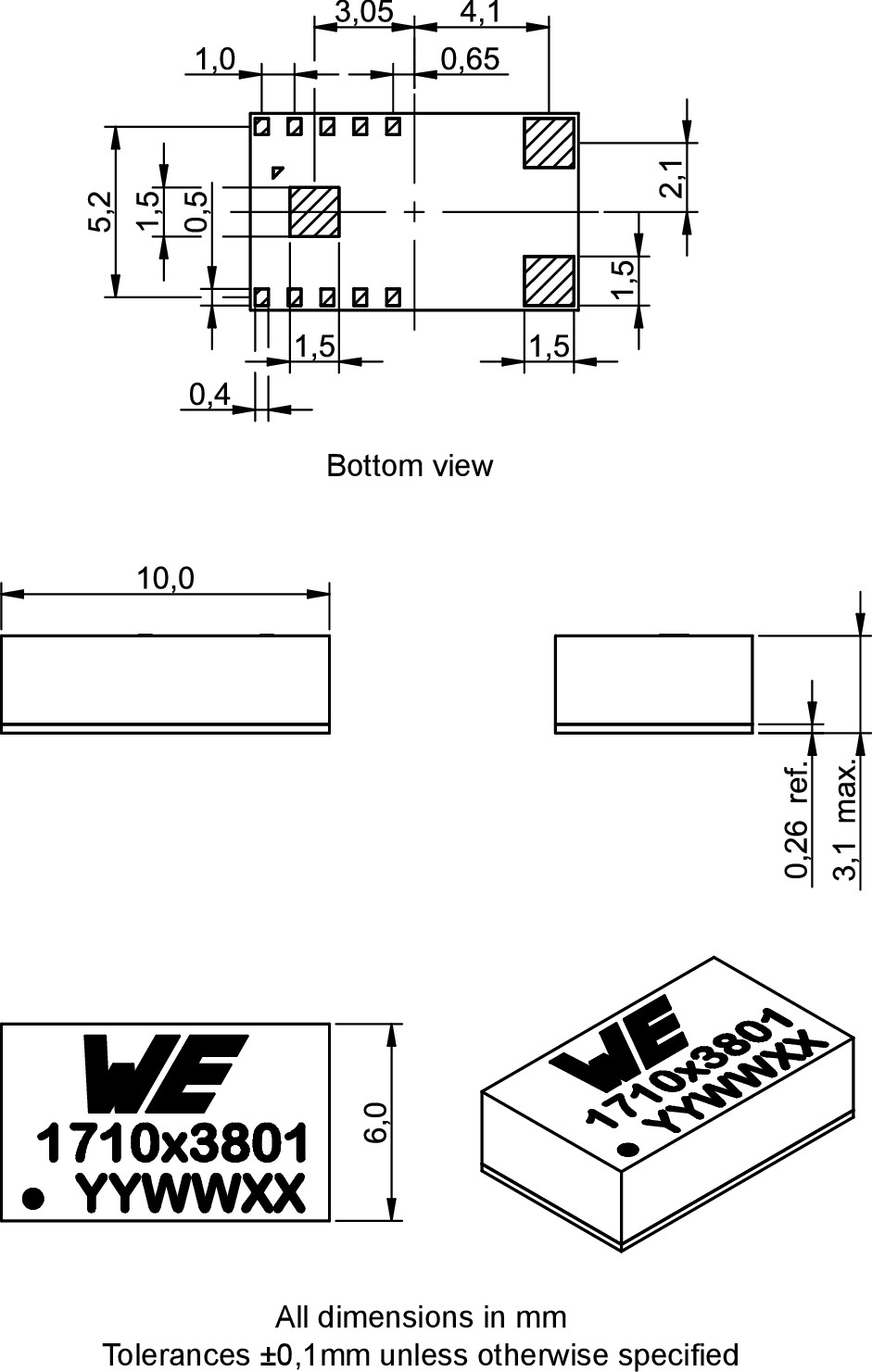

ERW.LGA-12EP	10	6	3.1	SMT

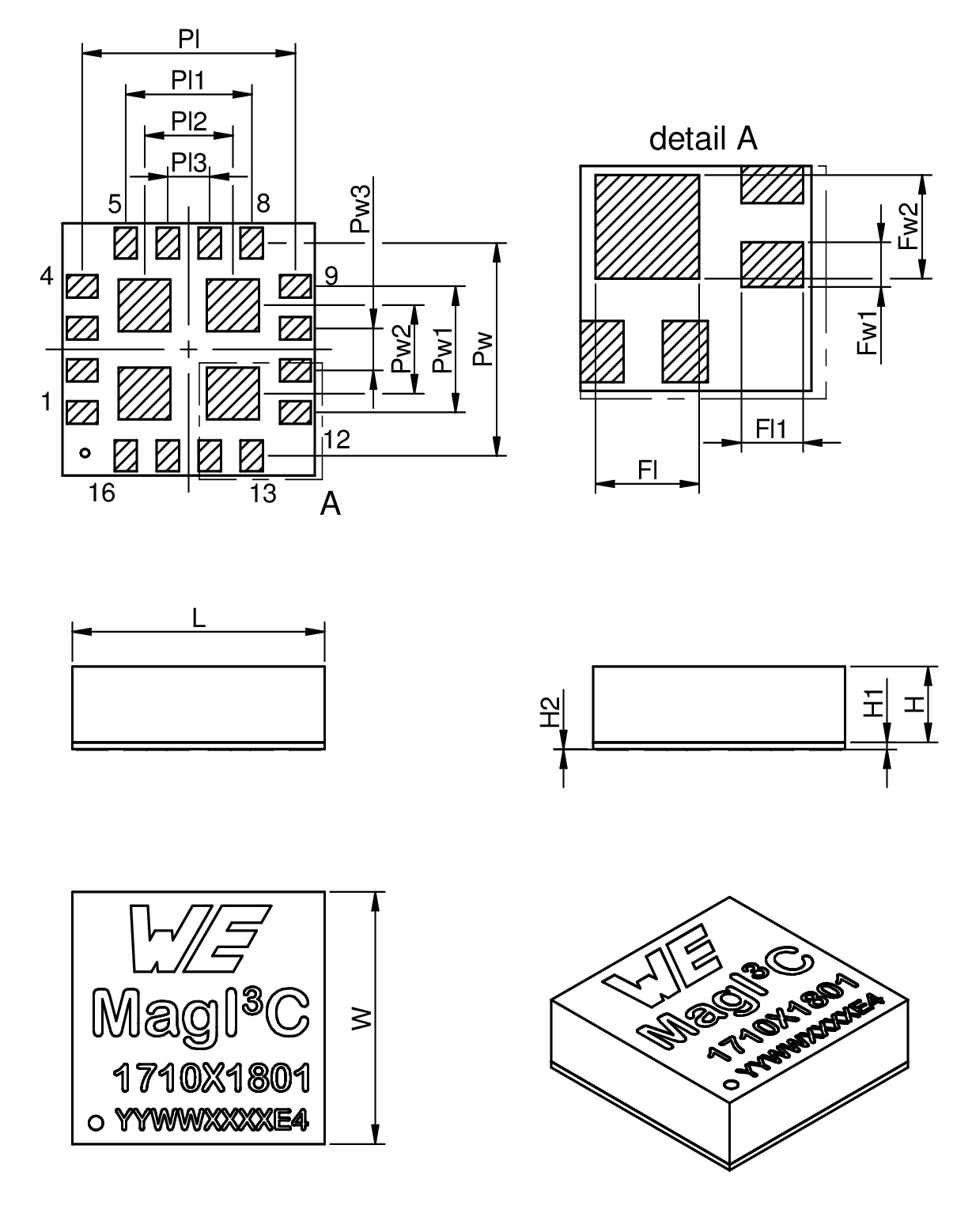

LGA-16EP	9	9	3	SMT

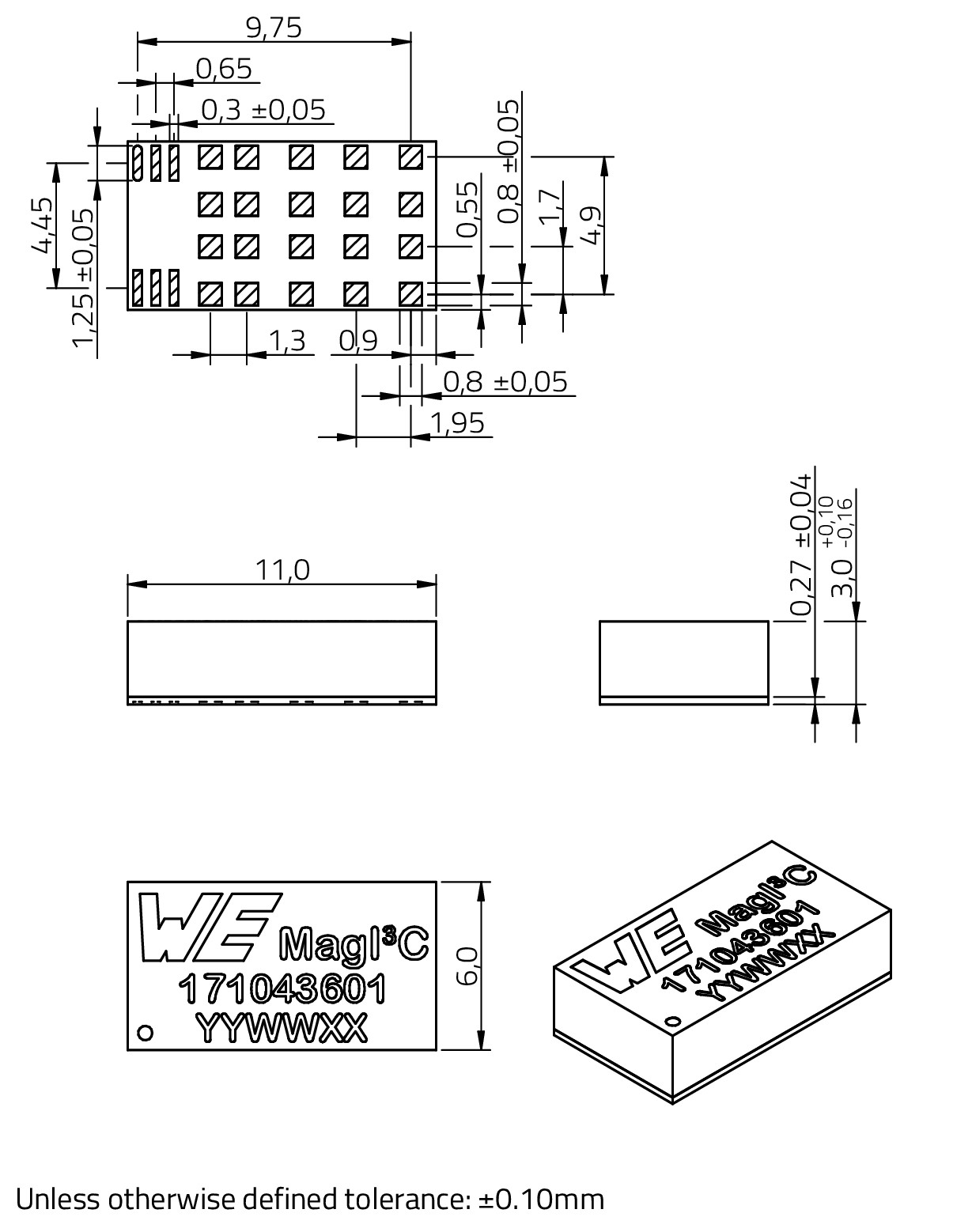

NEULGA-26	11	6	3	SMT

LTSpice-Dateien

LT
LTSpice_WPME-VDLM (rev25a).zip
|
70.6 MB

Merkmale

Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55022 Klasse B / CISPR-22)
LGA-12EP
Zum direkten Anschluss an das 24-V-Industriespannungsnetz
Gehäuse mit geringer Höhe und kleiner Fläche
Ideal für begrenzte Leiterplatten-/Layoutflächen
2 Lötzyklen
LGA-16EP
Gehäuse mit geringer Höhe und kleiner Fläche
Flexible und fehlerfreie Platzierung möglich durch Integration von CIN und COUT
Ideal für begrenzte Leiterplatten-/Layoutflächen
2 Lötzyklen
LGA-26
Zum direkten Anschluss an das 24-V-Industriespannungsnetz
Sync-Funktion für benutzerdefinierte Schaltfrequenzen
Gehäuse mit geringer Höhe und kleiner Fläche
Ideal für begrenzte Leiterplatten-/Layoutflächen
2 Lötzyklen

Anwendung

Point of Load DC-DC Applikationen am 18V, 15V, 12V, 9V, 5V Bus
Prüf- und Messtechnik
Medizintechnik
Versorgung von Schnittstellen
Versorgung von Mikrocontrollern, Microprozessoren, DSPs, FPGAs
Industrieelektronik
Telekommunikation
EDA-Modelle: Design Examples
VDLM-LGA16EP_LGA-12EP

Application Notes

MagI³C Power Module Designer

Ermöglicht schnelles und einfaches Design-in eines Power Modules ohne DC/DC-Wandlerkenntnisse. Mehr dazu im Webinar:

MagI³C Power Module Designer in REDEXPERT

Altium Design Examples

Leistungsoptimierte Layouts über Copy & Paste. Erfahren Sie mehr über Altium Design-Beispiele, um Ihr Design-In zu beschleunigen.

Tutorial ansehen

Artikeldaten

Alle

LGA-12EP

LGA-16EP

LGA-26

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	V_in(V)	V_out(V)	I_out(A)	Evaluation Kit	Referenzdesign	MusterVerfügbarkeit & Muster
171023801	SPEC3.5 - 38, 0.85 V - 13, 2 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171023801 (rev1.1).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_1710x3801 (rev1).pdf \| 602.9 KB IGS Download_IGS_1710x3801 (rev1).igs \| 11.4 MB STP Download_STP_1710X3801 (rev1).stp \| 3.5 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.5 - 38	Output Voltage 0.85 V - 13	Ausgangsstrom2 A	Evaluation Kit 178023801	Referenzdesign –	–Verfügbarkeit prüfen
171013801	SPEC3.5 - 38, 0.85 V - 13, 1 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171013801 (rev1.1).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_1710x3801 (rev1).pdf \| 602.9 KB IGS Download_IGS_1710x3801 (rev1).igs \| 11.4 MB STP Download_STP_1710X3801 (rev1).stp \| 3.5 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.5 - 38	Output Voltage 0.85 V - 13	Ausgangsstrom1 A	Evaluation Kit 178013801	Referenzdesign –	–Verfügbarkeit prüfen
171033801	SPEC3.5 - 38, 0.85 V - 6, 3 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171033801 (rev1.1).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_1710x3801 (rev1).pdf \| 602.9 KB IGS Download_IGS_1710x3801 (rev1).igs \| 11.4 MB STP Download_STP_1710X3801 (rev1).stp \| 3.5 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.5 - 38	Output Voltage 0.85 V - 6	Ausgangsstrom3 A	Evaluation Kit 178033801	Referenzdesign –	–Verfügbarkeit prüfen
171013802	SPEC3.5 - 38, 0.85 V - 13, 1 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171013802 (rev1.0).zip \| 2.2 MB CAD-Dateien ZIP 3D 3D_1710x3802 (rev1).pdf \| 581.3 KB IGS IGS_1710x3802 (rev1).igs \| 11 MB STP STP_1710X3802 (rev1).stp \| 3.4 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.5 - 38	Output Voltage 0.85 V - 13	Ausgangsstrom1 A	Evaluation Kit 178013802	Referenzdesign –	–Verfügbarkeit prüfen
171023802	SPEC3.5 - 38, 0.85 V - 13, 2 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171023802 (rev1.0).zip \| 2.2 MB CAD-Dateien ZIP 3D 3D_1710x3802 (rev1).pdf \| 581.3 KB IGS IGS_1710x3802 (rev1).igs \| 11 MB STP STP_1710X3802 (rev1).stp \| 3.4 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.5 - 38	Output Voltage 0.85 V - 13	Ausgangsstrom2 A	Evaluation Kit 178023802	Referenzdesign –	–Verfügbarkeit prüfen
171033802	SPEC3.5 - 38, 0.85 V - 6, 3 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171033802 (rev1.0).zip \| 2.2 MB CAD-Dateien ZIP 3D 3D_1710x3802 (rev1).pdf \| 581.3 KB IGS IGS_1710x3802 (rev1).igs \| 11 MB STP STP_1710X3802 (rev1).stp \| 3.4 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 3.5 - 38	Output Voltage 0.85 V - 6	Ausgangsstrom3 A	Evaluation Kit 178033802	Referenzdesign –	–Verfügbarkeit prüfen
171011801	SPEC4 - 18, 0.8 V - 17, 1 A	Simulation	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171011801 (rev1.0).zip \| 2 MB CAD-Dateien ZIP STP STP_1710x1801 (rev1).stp \| 4.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4 - 18	Output Voltage 0.8 V - 17	Ausgangsstrom1 A	Evaluation Kit 178011801	Referenzdesign –	–Verfügbarkeit prüfen
171021801	SPEC4 - 18, 0.8 V - 17, 2 A	Simulation	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171021801 (rev1.0).zip \| 2 MB CAD-Dateien ZIP STP STP_1710x1801 (rev1).stp \| 4.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4 - 18	Output Voltage 0.8 V - 17	Ausgangsstrom2 A	Evaluation Kit 178021801	Referenzdesign –	–Verfügbarkeit prüfen
171031801	SPEC4 - 18, 0.8 V - 17, 3 A	Simulation	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171031801 (rev1.0).zip \| 2 MB CAD-Dateien ZIP STP STP_1710x1801 (rev1).stp \| 4.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4 - 18	Output Voltage 0.8 V - 17	Ausgangsstrom3 A	Evaluation Kit 178031801	Referenzdesign Referenzdesign MagI³C Current Source	–Verfügbarkeit prüfen
171043601	SPEC4 - 36, 1 V - 6, 4 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171043601 (rev1.0).zip \| 2.3 MB CAD-Dateien ZIP 3D 3D_WPME-VDLM_171043601 (rev1).pdf \| 520.4 KB IGS IGS_WPME-VDLM_171043601 (rev1).igs \| 7.7 MB STP STP_WPME-VDLM_171043601 (rev1).stp \| 2.5 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4 - 36	Output Voltage 1 V - 6	Ausgangsstrom4 A	Evaluation Kit 178043601	Referenzdesign –	–Verfügbarkeit prüfen
171053601	SPEC4 - 36, 1 V - 6, 5 A	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev25a).IntLib \| 1.7 MB CDS Cadence_WPME-VDLM (rev25b).zip \| 7.9 MB EAG Eagle_WPME-VDLM (rev25a).lbr \| 66.1 KB KIC KiCad_WPME-VDLM (rev26b).zip \| 1.7 MB EDA-Modelle: Designbeispiele ZIP ALT Altium_DesignExample_171053601 (rev1.0).zip \| 2.2 MB CAD-Dateien ZIP 3D 3D_WPME-VDLM_171053601 (rev1).pdf \| 522.5 KB IGS IGS_WPME-VDLM_171053601 (rev1).igs \| 7.7 MB STP STP_WPME-VDLM_171053601 (rev1).stp \| 2.5 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 4 - 36	Output Voltage 1 V - 6	Ausgangsstrom5 A	Evaluation Kit 178053601	Referenzdesign –	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

Service & Support

Sie haben Fragen oder Anregungen zu den Themen Design-In Support, PCB-Layout Review, EMC Filter oder thermisches Design? Wir helfen Ihnen gerne weiter! Mit wenigen Details können wir Ihre Anfrage beantworten.

Design-In Support

Produktbezogene & applikationsspezifische Unterstützung durch die Hotline
Unterstützung bei Problemlösung und individueller Designerstellung

Zum Kontaktformular

Unterstützung bei Ihren Layoutanfragen

Individuelle Reviews von Kunden-Layouts
Referenz-Layout ist in jedem Datenblatt angegeben

Zum Kontaktformular

Unterstützung bei Ihrem Filterentwurf

Lösung für leitungsgebundene und abgestrahlte Emissionen
Getestete Filterkonfigurationen für die Einhaltung von EN55032 / CISPR-32 Klasse B
Reales EMV-Verhalten sowie Amplituden- und Phasengang der EMV-Filter auf REDEXPERT

Zum Kontaktformular

Support für Ihr thermisches Design

Simulation der Temperaturverteilung auf der PCB
Modultemperatur versus PCB-Fläche
Thermisches Verhalten der Power Module sowie interaktive Darstellung der Modul-Verlustleistung auf REDEXPERT

Zum Kontaktformular
