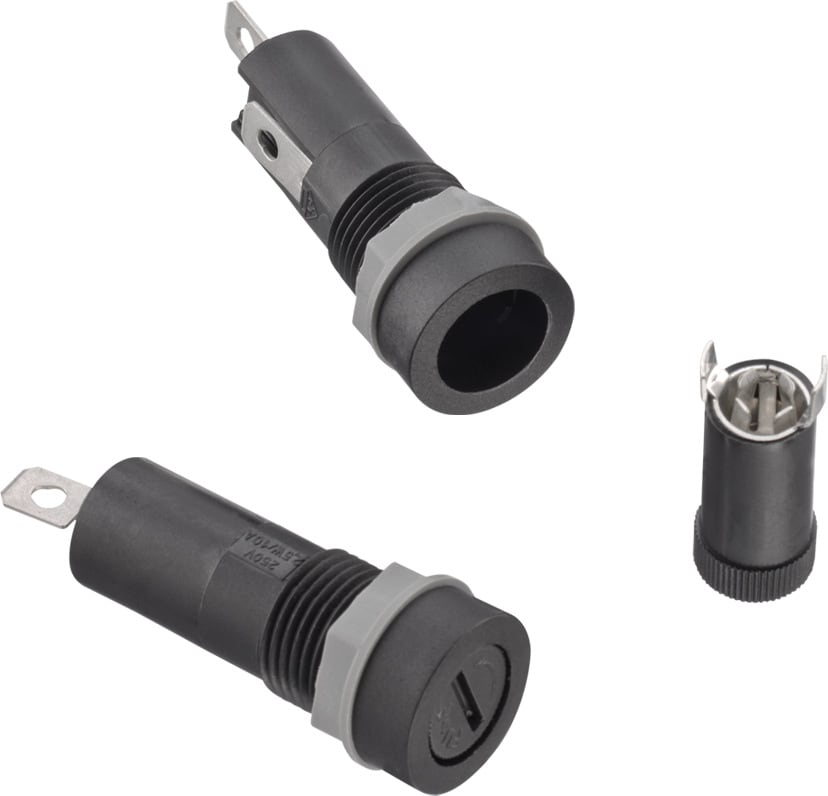

WR-FSH Shocksafe Fuseholder - Panel - Turn and Lock Cover

General Information
Betriebstemperatur	-30 °C up to +120 °C
Einhaltung	RoHS

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn über Nickel
Federmaterial	INOX Stahl

Electrical Properties
I_R	20 A
I_R[VDE]	10 A
Arbeitsspannung	250 V (AC)
Arbeitsspannung [UL]	250 V (AC)
Arbeitsspannung [VDE]	250 V (AC)
Spannungsfestigkeit [UL]	1500 V (AC)
Spannungsfestigkeit [cULus]	3 V (AC)
Spannungsfestigkeit [VDE]	3000 V (AC)
Kontaktwiderstand	10 mΩ
R_C	10 mΩ

Mechanical Properties
Schutzklasse	I & II
Sicherungsgröße	5x20 mm

Certification
cULus Zulassung	E157417
VDE-Zulassung	120170

Packaging Properties
Verpackung	Karton

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	I_R (A)	I_R[VDE] (A)	Design Kit	Muster
696314001002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT 696314001002 (rev16a).IntLib \| 1.7 MB ALT Altium_WR-FSH (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FSH (rev20a).zip \| 7.7 MB EAG Eagle_WR-FSH (rev20a).lbr \| 79.7 KB CAD-Dateien ZIP 3D 3D_696314001002 (rev1).pdf \| 191.4 KB IGS 696314001002 (rev1).igs \| 2.3 MB STP 696314001002 (rev1).stp \| 1.3 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	10	696001
696315001002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT 696315001002 (rev16a).IntLib \| 1.7 MB ALT Altium_WR-FSH (rev22a).IntLib \| 1.9 MB CDS Cadence_WR-FSH (rev20a).zip \| 7.7 MB EAG Eagle_WR-FSH (rev20a).lbr \| 79.7 KB CAD-Dateien ZIP 3D 3D_696315001002 (rev1).pdf \| 218.2 KB IGS 696315001002 (rev1).igs \| 2.4 MB STP 696315001002 (rev1).stp \| 1.3 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	10	612690 696001

Artikel Nr.	Datenblatt
696314001002	SPEC
696315001002	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	I_R (A)	I_R[VDE] (A)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-FSH Fuseholder
