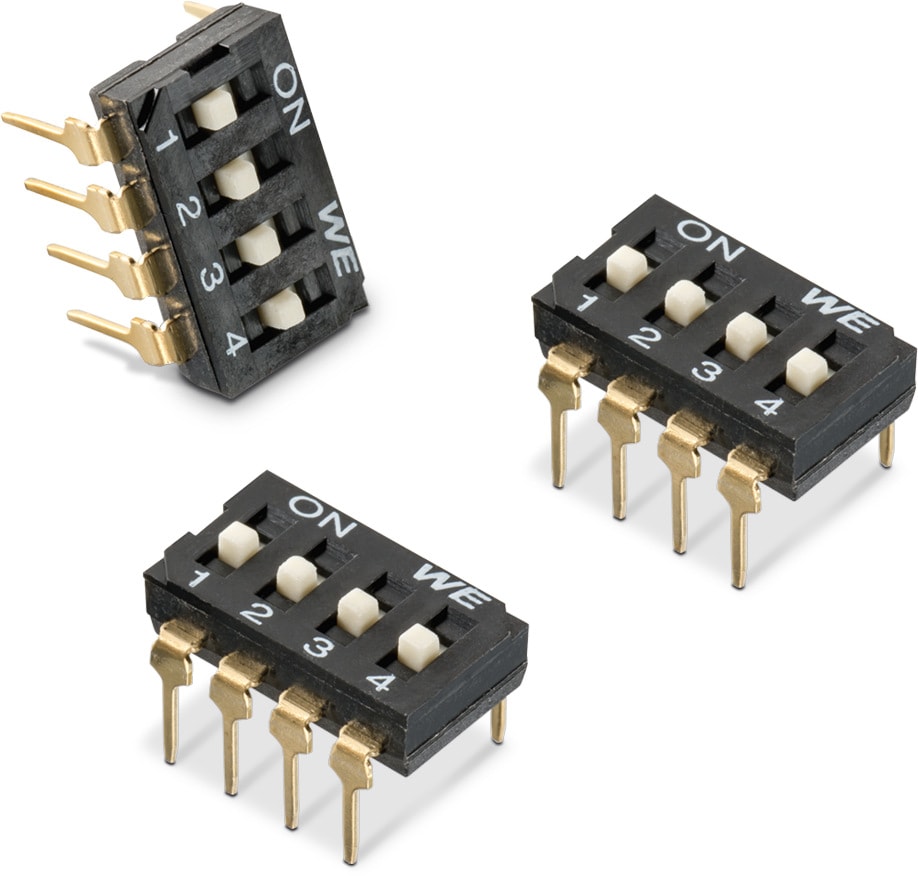

WS-DITV Small Compact THT with Raised Actuator 2.54 mm

Material Properties
Abdeckungsmaterial	PA9T
Abdeckung Brennbarkeitsklasse	UL94 V-0
Grundmaterial	PA9T
Grund Brennbarkeitsklasse	UL94 V-0
Actuatormaterial	PA66
Actuator Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Gold
Anschlussbeschichtung	Gold

Electrical Properties
I_R	100 mA
V_R	50 V (DC)
ursprünglicher Kontaktwiderstand	50 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	500 V (AC)

Mechanical Properties
Betätigungskraft (Value)	600 g
Elektrische Lebensdauer	2000 Cycles
Actuatortyp	Raise Type
Schaltzustand	Off

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Nein

Packaging Properties
Verpackung	Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Poles	L (mm)	Dampfphasenprozess	Design Kit	Muster
	418127270901	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270901 (rev1).pdf \| 96 KB IGS Download_IGES_418127270901 (rev1).iges \| 506.1 KB STP 418127270901 (rev1).stp \| 479.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	1	3.48	nicht spezifiziert	–
	418127270902	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270902 (rev1).pdf \| 119.7 KB IGS Download_IGES_418127270902 (rev1).iges \| 1.5 MB STP 418127270902 (rev1).stp \| 589.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	2	6.02	nicht spezifiziert	499001
	418127270903	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270903 (rev1).pdf \| 149.5 KB IGS Download_IGES_418127270903 (rev1).iges \| 1.8 MB STP 418127270903 (rev1).stp \| 453.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	3	8.56	nicht spezifiziert	–
	418127270904	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270904 (rev1).pdf \| 172.1 KB IGS Download_IGES_418127270904 (rev1).iges \| 940.4 KB STP 418127270904 (rev1).stp \| 902.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	11.1	nicht spezifiziert	499001
	418127270906	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270906 (rev1).pdf \| 220.4 KB IGS Download_IGES_418127270906 (rev1).iges \| 1.2 MB STP 418127270906 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	6	16.18	nicht spezifiziert	499001
	418127270908	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270908 (rev1).pdf \| 266.6 KB IGS Download_IGES_418127270908 (rev1).iges \| 1.4 MB STP 418127270908 (rev1).stp \| 1.3 MB Alle 6 Dateien als ZIP herunterladen ZIP	8	21.26	nicht spezifiziert	499001
	418127270910	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270910 (rev1).pdf \| 316.1 KB IGS Download_IGES_418127270910 (rev1).iges \| 1.6 MB STP 418127270910 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	10	26.34	nicht spezifiziert	499001
	418127270912	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127270912 (rev1).pdf \| 344.2 KB IGS Download_IGES_418127270912 (rev1).igs \| 4.5 MB STP 418127270912 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	12	31.42	nicht spezifiziert	–

	Artikel Nr.	Datenblatt
	418127270901	SPEC
	418127270902	SPEC
	418127270903	SPEC
	418127270904	SPEC
	418127270906	SPEC
	418127270908	SPEC
	418127270910	SPEC
	418127270912	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Poles	L (mm)	Dampfphasenprozess	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Switches
