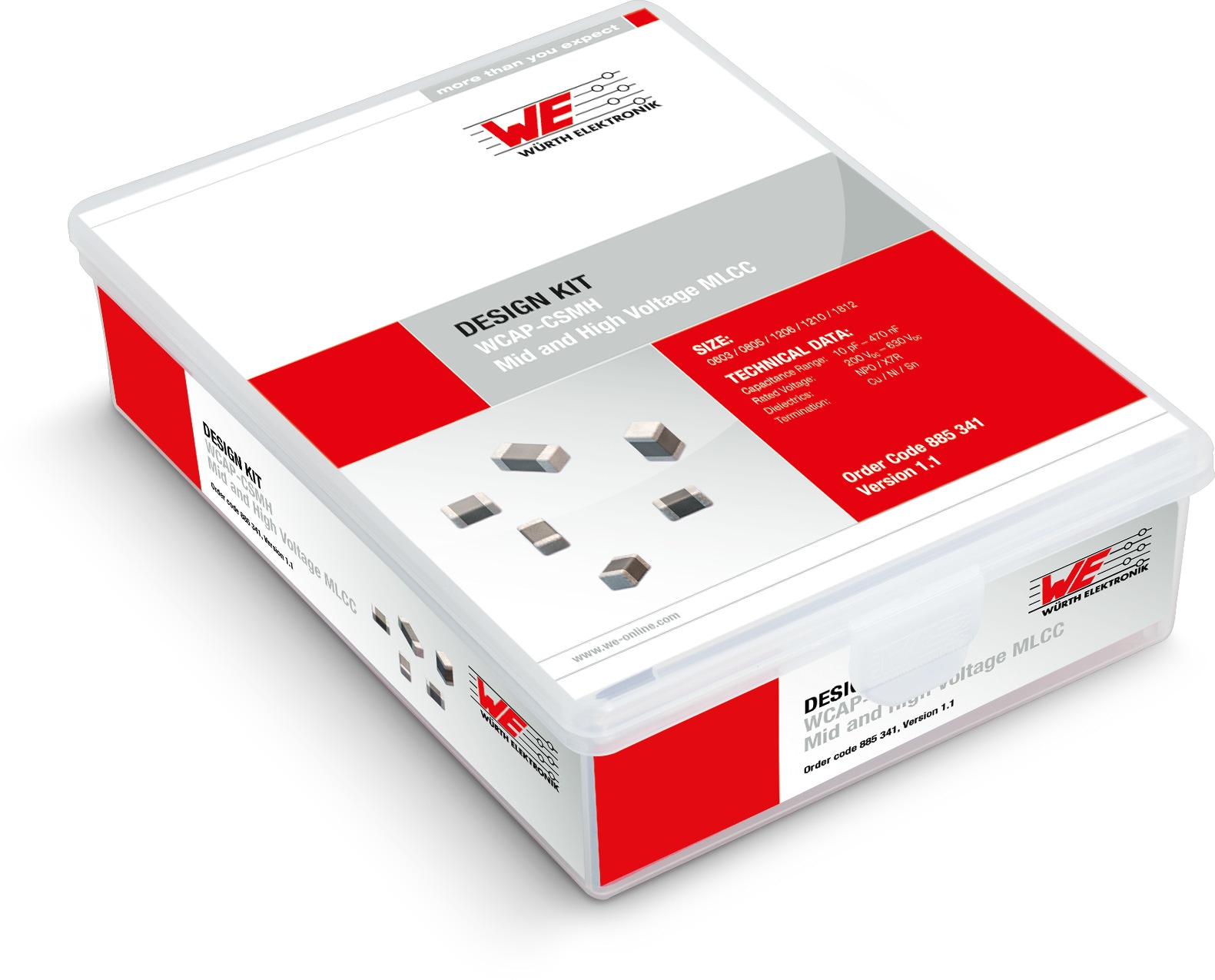

Design Kit WCAP-CSMH MLCCs
Mid and High Voltage Artikel Nr. 885341
Anwendung
- Schutz der Ports vor EFT und Überspannung
- DC-Block
- Hochspannungskopplung
- Aufbau von Snubber
Artikeldaten
Filtern nach
in
anzeigen
Artikel
in
0 Produktserien
Alle zurücksetzen
|
Artikel Nr.
|
Datenblatt
|
Simulation
|
Downloads
|
Status
|
Produktserie
|
C
|
VR
(V (DC))
|
Bauform
|
H
(mm)
|
Keramiktyp
|
Muster
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| WCAP-CSMH Mid and High Voltage, 10 pF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
pF
|
Nennspannung
250 V (DC)
|
Bauform
0603
|
Höhe
0.8 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 47 pF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
47
pF
|
Nennspannung
500 V (DC)
|
Bauform
0805
|
Höhe
0.6 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 47 pF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
47
pF
|
Nennspannung
500 V (DC)
|
Bauform
1206
|
Höhe
0.8 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 100 pF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
100
pF
|
Nennspannung
250 V (DC)
|
Bauform
0603
|
Höhe
0.8 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 100 pF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
100
pF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
0.8 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 100 pF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
100
pF
|
Nennspannung
250 V (DC)
|
Bauform
0603
|
Höhe
0.8 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 470 pF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
470
pF
|
Nennspannung
250 V (DC)
|
Bauform
0603
|
Höhe
0.8 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 470 pF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
470
pF
|
Nennspannung
500 V (DC)
|
Bauform
0805
|
Höhe
0.8 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 470 pF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
470
pF
|
Nennspannung
500 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 1 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
1
nF
|
Nennspannung
250 V (DC)
|
Bauform
0603
|
Höhe
0.8 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 1 nF, 200 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
1
nF
|
Nennspannung
200 V (DC)
|
Bauform
0805
|
Höhe
1.25 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 1 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
1
nF
|
Nennspannung
500 V (DC)
|
Bauform
0805
|
Höhe
0.8 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 1 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
1
nF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 2.2 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
2.2
nF
|
Nennspannung
250 V (DC)
|
Bauform
0805
|
Höhe
1.25 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 2.2 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
2.2
nF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
1.6 mm
|
Keramiktyp
NP0 Klasse I
|
|
||
| WCAP-CSMH Mid and High Voltage, 2.2 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
2.2
nF
|
Nennspannung
500 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 4.7 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
4.7
nF
|
Nennspannung
250 V (DC)
|
Bauform
0805
|
Höhe
0.8 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 4.7 nF, 200 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
4.7
nF
|
Nennspannung
200 V (DC)
|
Bauform
1812
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 4.7 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
4.7
nF
|
Nennspannung
500 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 10 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
nF
|
Nennspannung
250 V (DC)
|
Bauform
0603
|
Höhe
0.8 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 10 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
nF
|
Nennspannung
250 V (DC)
|
Bauform
0805
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 10 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
nF
|
Nennspannung
500 V (DC)
|
Bauform
0805
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 10 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
nF
|
Nennspannung
500 V (DC)
|
Bauform
1812
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 10 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
nF
|
Nennspannung
500 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 10 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
10
nF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 15 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
15
nF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 22 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
22
nF
|
Nennspannung
250 V (DC)
|
Bauform
0805
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 22 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
22
nF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
1.6 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 33 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
33
nF
|
Nennspannung
630 V (DC)
|
Bauform
1210
|
Höhe
1.6 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 33 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
33
nF
|
Nennspannung
630 V (DC)
|
Bauform
1206
|
Höhe
1.6 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 68 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
68
nF
|
Nennspannung
630 V (DC)
|
Bauform
1210
|
Höhe
2 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 100 nF, 200 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
100
nF
|
Nennspannung
200 V (DC)
|
Bauform
1812
|
Höhe
1.25 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 100 nF, 500 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
100
nF
|
Nennspannung
500 V (DC)
|
Bauform
1812
|
Höhe
2 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 100 nF, 630 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
100
nF
|
Nennspannung
630 V (DC)
|
Bauform
1812
|
Höhe
2 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 220 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
220
nF
|
Nennspannung
250 V (DC)
|
Bauform
1210
|
Höhe
2.5 mm
|
Keramiktyp
X7R Klasse II
|
|
||
| WCAP-CSMH Mid and High Voltage, 470 nF, 250 V (DC) |
Downloads
8 Dateien
RF & Microwave Simulationsmodelle
Alle 8 Dateien als ZIP herunterladen
|
Status
Aktiv
i
| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
|
Produktserie
WCAP-CSMH Mid and High Voltage
|
Kapazität
470
nF
|
Nennspannung
250 V (DC)
|
Bauform
1812
|
Höhe
2 mm
|
Keramiktyp
X7R Klasse II
|
|
