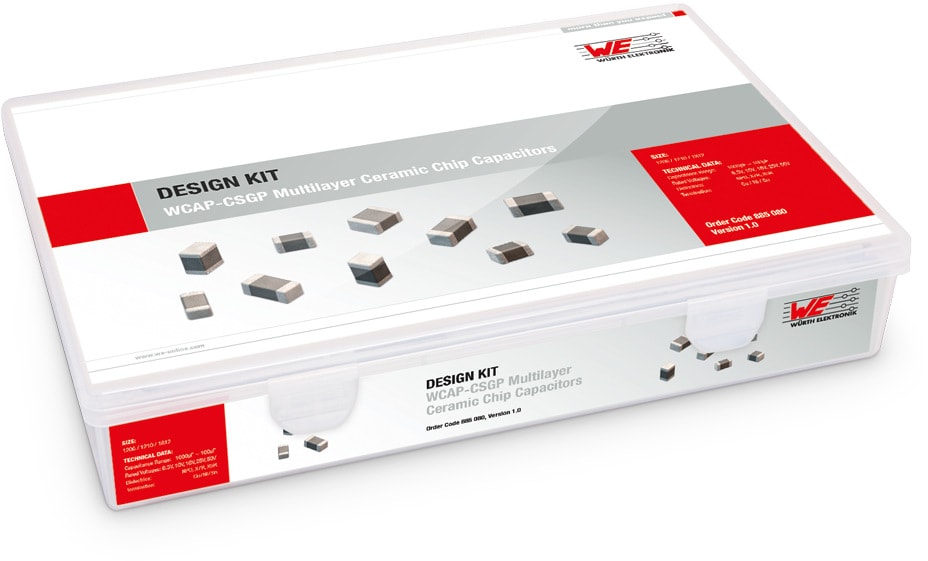

Design Kit WCAP-CSGP MLCCs

General Purpose Artikel Nr. 885080

Anwendung

  • Kopplung
  • Entkopplung
  • Bypass
  • Glättung
  • Befilterung
  • Resonanzkreis

Artikeldaten

Artikel Nr. Daten­blatt Simu­lation Downloads ProduktserieCVR
(V (DC))
BauformH
(mm)
Keramiktyp Muster
885012008049SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)1 nF 50 1206 0.8 NP0 Klasse I
885012009017SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)1 nF 50 1210 0.95 NP0 Klasse I
885012008050SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)1.5 nF 50 1206 0.8 NP0 Klasse I
885012009018SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)1.5 nF 50 1210 0.95 NP0 Klasse I
885012010009SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)1.5 nF 50 1812 1.25 NP0 Klasse I
885012008051SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)2.2 nF 50 1206 0.8 NP0 Klasse I
885012009019SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)2.2 nF 50 1210 0.95 NP0 Klasse I
885012008052SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)3.3 nF 50 1206 0.8 NP0 Klasse I
885012009020SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)3.3 nF 50 1210 0.95 NP0 Klasse I
885012010010SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)3.3 nF 50 1812 1.25 NP0 Klasse I
885012008053SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)4.7 nF 50 1206 0.8 NP0 Klasse I
885012009021SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)4.7 nF 50 1210 0.95 NP0 Klasse I
885012010011SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)4.7 nF 50 1812 1.25 NP0 Klasse I
885012008054SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)6.8 nF 50 1206 0.95 NP0 Klasse I
885012009022SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)6.8 nF 50 1210 0.95 NP0 Klasse I
885012010012SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)6.8 nF 50 1812 1.25 NP0 Klasse I
885012008055SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)10 nF 50 1206 1.25 NP0 Klasse I
885012208081SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)10 nF 50 1206 0.8 X7R Klasse II
885012009023SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)10 nF 50 1210 0.95 NP0 Klasse I
885012010013SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)10 nF 50 1812 1.25 NP0 Klasse I
885012208082SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)15 nF 50 1206 0.8 X7R Klasse II
885012009024SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)15 nF 50 1210 1.25 NP0 Klasse I
885012010014SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)15 nF 50 1812 1.25 NP0 Klasse I
885012208083SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)22 nF 50 1206 0.8 X7R Klasse II
885012010015SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)22 nF 50 1812 1.25 NP0 Klasse I
885012008010SPEC
6 Dateien WCAP-CSGP MLCCs 10 V(DC)33 nF 10 1206 1.6 NP0 Klasse I
885012208084SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)33 nF 50 1206 0.8 X7R Klasse II
885012010016SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)33 nF 50 1812 1.25 NP0 Klasse I
885012208085SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)47 nF 50 1206 0.8 X7R Klasse II
885012208086SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)68 nF 50 1206 0.8 X7R Klasse II
885012208087SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)100 nF 50 1206 0.8 X7R Klasse II
885012210025SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)100 nF 50 1812 1.25 X7R Klasse II
885012208088SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)150 nF 50 1206 0.95 X7R Klasse II
885012210026SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)150 nF 50 1812 1.25 X7R Klasse II
885012208089SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)220 nF 50 1206 0.95 X7R Klasse II
885012209043SPEC
6 Dateien WCAP-CSGP MLCCs 50 V(DC)220 nF 50 1210 0.95 X7R Klasse II
885012210027SPEC
7 Dateien WCAP-CSGP MLCCs 50 V(DC)220 nF 50 1812 1.25 X7R Klasse II
885012208090SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)330 nF 50 1206 1.25 X7R Klasse II
885012209044SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)330 nF 50 1210 1.25 X7R Klasse II
885012210028SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)330 nF 50 1812 1.25 X7R Klasse II
885012208091SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)470 nF 50 1206 1.6 X7R Klasse II
885012209045SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)470 nF 50 1210 1.25 X7R Klasse II
885012210029SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)470 nF 50 1812 1.25 X7R Klasse II
885012208092SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)680 nF 50 1206 1.6 X7R Klasse II
885012209046SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)680 nF 50 1210 1.25 X7R Klasse II
885012210030SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)680 nF 50 1812 2 X7R Klasse II
885012208093SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)1 µF 50 1206 1.6 X7R Klasse II
885012209047SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)1 µF 50 1210 1.25 X7R Klasse II
885012210031SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)1 µF 50 1812 2 X7R Klasse II
885012108019SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)2.2 µF 25 1206 1.6 X5R Klasse II
885012210032SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)2.2 µF 50 1812 2.5 X7R Klasse II
885012108015SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)3.3 µF 16 1206 1.6 X5R Klasse II
885012208094SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)4.7 µF 50 1206 1.6 X7R Klasse II
885012108020SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)4.7 µF 25 1206 1.6 X5R Klasse II
885012209048SPEC
8 Dateien WCAP-CSGP MLCCs 50 V(DC)4.7 µF 50 1210 2.5 X7R Klasse II
885012109008SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)4.7 µF 16 1210 2 X5R Klasse II
885012109012SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)4.7 µF 25 1210 2 X5R Klasse II
885012208069SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)10 µF 25 1206 1.6 X7R Klasse II
885012108017SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)10 µF 16 1206 1.6 X5R Klasse II
885012108021SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)10 µF 25 1206 1.6 X5R Klasse II
885012209028SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)10 µF 25 1210 2 X7R Klasse II
885012109009SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)10 µF 16 1210 2 X5R Klasse II
885012109013SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)10 µF 25 1210 2 X5R Klasse II
885012208019SPEC
8 Dateien WCAP-CSGP MLCCs 10 V(DC)22 µF 10 1206 1.6 X7R Klasse II
885012108018SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)22 µF 16 1206 1.6 X5R Klasse II
885012209006SPEC
8 Dateien WCAP-CSGP MLCCs 10 V(DC)22 µF 10 1210 2.5 X7R Klasse II
885012109010SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)22 µF 16 1210 2.5 X5R Klasse II
885012109014SPEC
8 Dateien WCAP-CSGP MLCCs 25 V(DC)22 µF 25 1210 2.5 X5R Klasse II
885012108012SPEC
8 Dateien WCAP-CSGP MLCCs 10 V(DC)47 µF 10 1206 1.6 X5R Klasse II
885012109011SPEC
8 Dateien WCAP-CSGP MLCCs 16 V(DC)47 µF 16 1210 2.5 X5R Klasse II
885012108005SPEC
7 Dateien WCAP-CSGP MLCCs 6.3 V(DC)100 µF 6.3 1206 1.6 X5R Klasse II
885012109004SPEC
8 Dateien WCAP-CSGP MLCCs 6.3 V(DC)100 µF 6.3 1210 2.5 X5R Klasse II
