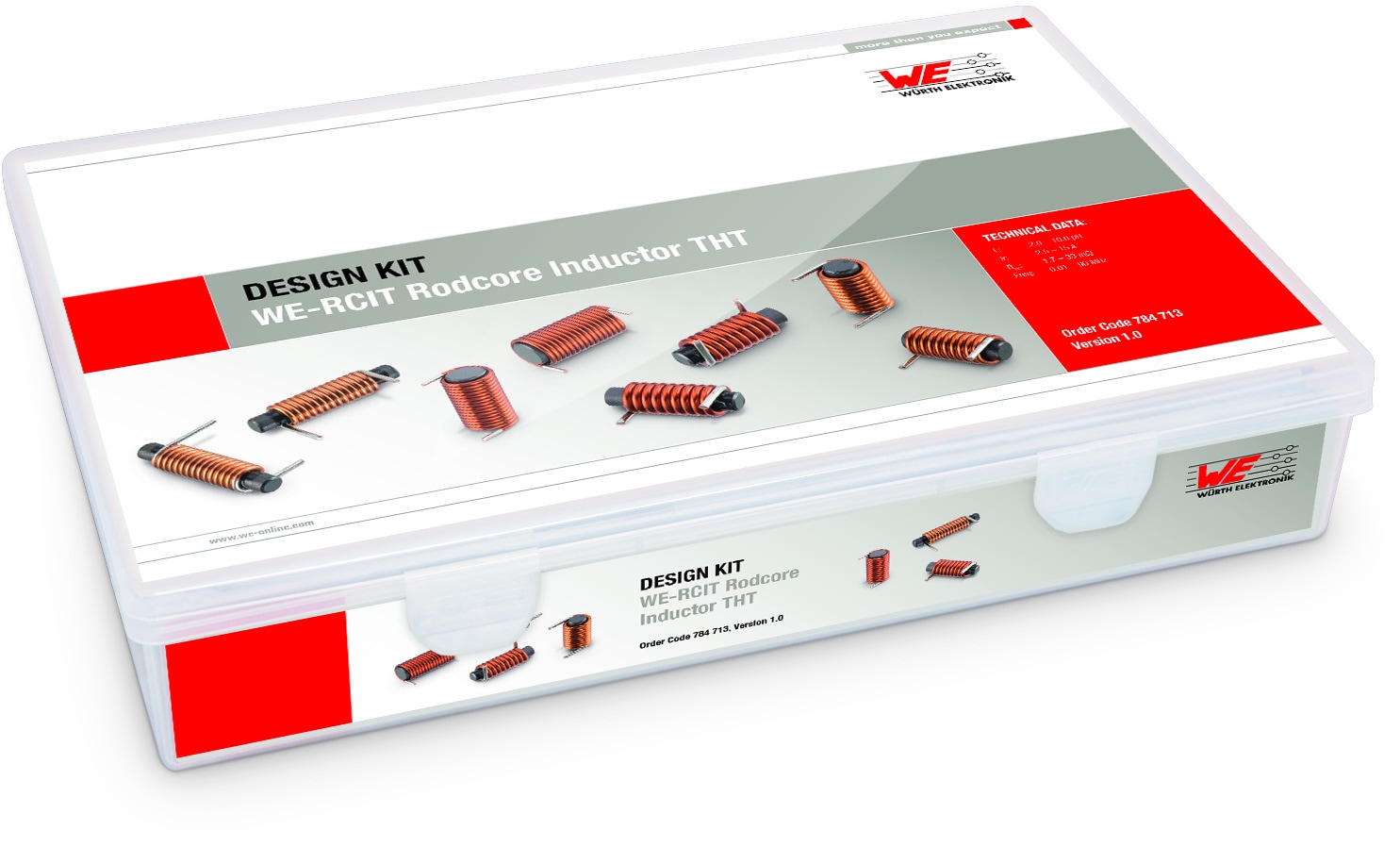

Design Kit WE-RCIT Rodcore Inductor THT

Inlay herunterladen

Merkmale

Integrierte DC/DC-Wandler
EMV-Unterdrückung in motorischen Antriebssystemen
Infotainment Systeme
Automotive approved

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Produktserie	L(µH)	I_R(A)	R_DC(mΩ)	f_res(MHz)	Muster
7847110020	WE-RCIT Rod Core Inductor THT, 2 µH, 4 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIS-7847110020 (rev1).igs \| 607.3 KB STP Download_STP_WE-RCIS-7847110020 (rev1).stp \| 295.5 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität2 µH	Nennstrom4 A	Gleichstromwiderstand11 mΩ	Eigenresonanzfrequenz290 MHz
7847121020	WE-RCIT Rod Core Inductor THT, 2 µH, 10 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847121020 (rev1).igs \| 497.4 KB STP Download_STP_WE-RCIT-7847121020 (rev1).stp \| 224.5 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität2 µH	Nennstrom10 A	Gleichstromwiderstand3.8 mΩ	Eigenresonanzfrequenz150 MHz
7847131020	WE-RCIT Rod Core Inductor THT, 2 µH, 15 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847131020 (rev1).igs \| 491.6 KB STP Download_STP_WE-RCIT-7847131020 (rev1).stp \| 206.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität2 µH	Nennstrom15 A	Gleichstromwiderstand1.7 mΩ	Eigenresonanzfrequenz110 MHz
7847121060	WE-RCIT Rod Core Inductor THT, 6 µH, 6.4 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847121060 (rev1).igs \| 821.5 KB STP Download_STP_WE-RCIT-7847121060 (rev1).stp \| 386.3 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität6 µH	Nennstrom6.4 A	Gleichstromwiderstand11.7 mΩ	Eigenresonanzfrequenz95 MHz
7847131060	WE-RCIT Rod Core Inductor THT, 6 µH, 10 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847131060 (rev1).igs \| 687.9 KB STP Download_STP_WE-RCIT-7847131060 (rev1).stp \| 313.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität6 µH	Nennstrom10 A	Gleichstromwiderstand6.5 mΩ	Eigenresonanzfrequenz80 MHz
7847132060	WE-RCIT Rod Core Inductor THT, 6 µH, 15 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847132060 (rev1).igs \| 699.5 KB STP Download_STP_WE-RCIT-7847132060 (rev1).stp \| 283.9 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität6 µH	Nennstrom15 A	Gleichstromwiderstand3.5 mΩ	Eigenresonanzfrequenz55 MHz
7847111100	WE-RCIT Rod Core Inductor THT, 10 µH, 3 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847111100 (rev1).igs \| 971.4 KB STP Download_STP_WE-RCIT-7847111100 (rev1).stp \| 497.3 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität10 µH	Nennstrom3 A	Gleichstromwiderstand33 mΩ	Eigenresonanzfrequenz90 MHz
7847121100	WE-RCIT Rod Core Inductor THT, 10 µH, 5.5 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847121100 (rev1).igs \| 1018.3 KB STP Download_STP_WE-RCIT-7847121100 (rev1).stp \| 485.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität10 µH	Nennstrom5.5 A	Gleichstromwiderstand15.1 mΩ	Eigenresonanzfrequenz80 MHz
7847131100	WE-RCIT Rod Core Inductor THT, 10 µH, 10 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847131100 (rev1).igs \| 934.5 KB STP Download_STP_WE-RCIT-7847131100 (rev1).stp \| 429.6 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität10 µH	Nennstrom10 A	Gleichstromwiderstand8.8 mΩ	Eigenresonanzfrequenz50 MHz
7847132100	WE-RCIT Rod Core Inductor THT, 10 µH, 15 A	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RCIT (rev22b).IntLib \| 1.1 MB CDS Cadence_WE-RCIT (rev18a).zip \| 14.9 MB EAG Eagle_WE-RCIT (rev21a).lbr \| 38.8 KB KIC KiCad_WE-RCIT (rev25b).zip \| 30.9 MB ZUK Cadstar_WE-RCIT (rev21b).zip \| 8.6 KB CAD-Dateien ZIP IGS Download_IGS_WE-RCIT-7847132100 (rev1).igs \| 807.5 KB STP Download_STP_WE-RCIT-7847132100 (rev1).stp \| 348.8 KB Elektrische Modelle ZIP PSP PSpice_WE-RCIT (rev22a).zip \| 4.3 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-RCIT Rod Core Inductor THT	Induktivität10 µH	Nennstrom15 A	Gleichstromwiderstand5.7 mΩ	Eigenresonanzfrequenz40 MHz
