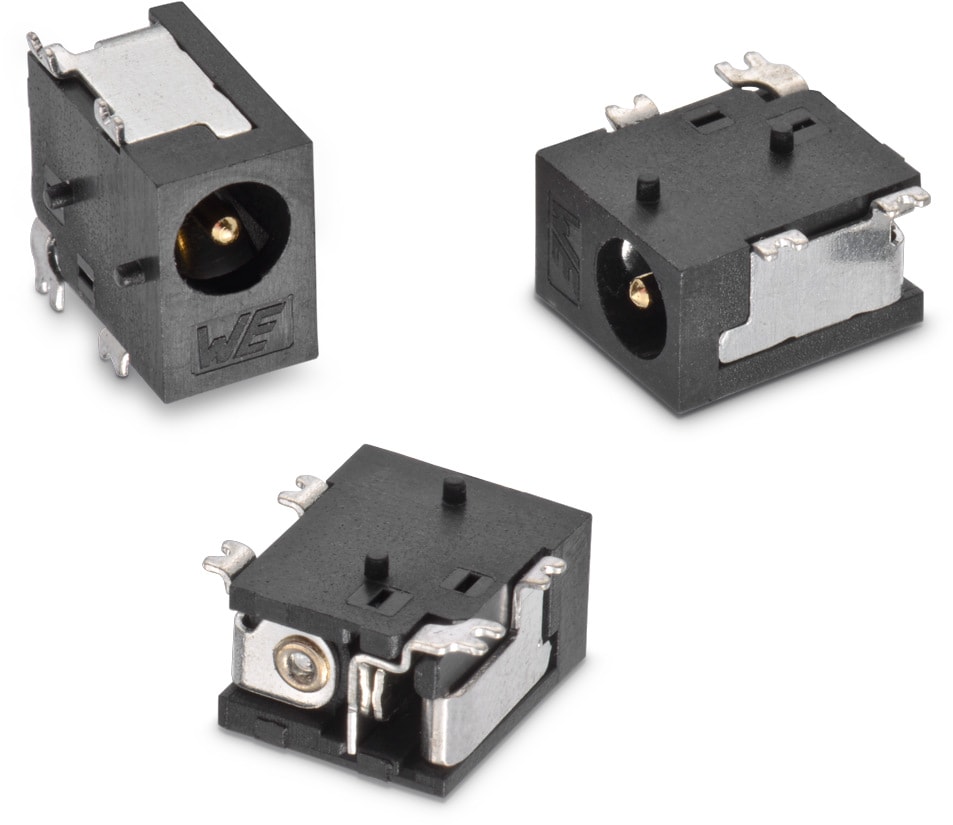

WR-DC DC Power Jack Right Angled Low Profile SMT Ø 3.9 with 4 soldering pads & pegs

General Information
Betriebstemperatur-40 °C up to +85 °C
EinhaltungRoHS
Qualitätsklasse5 000 Mating cycles
TypRight Angled
Material Properties
IsolationsmaterialPA9T
Isolation BrennbarkeitsklasseUL94 V-0
FarbeSchwarz
KontaktmaterialKupferlegierung
KontakttypStamped
MittelstiftbeschichtungGold
MittelstiftanschlussbeschichtungZinn
FederspitzematerialZinn
Shunt Terminal beschichtungZinn
Electrical Properties
IR 15 A
Arbeitsspannung18 V (DC)
Spannungsfestigkeit500 V (AC)
Kontaktwiderstand50 mΩ
RISO100 MΩ
Certification
UL ApprovalE323964
Packaging Properties
VerpackungTape and Reel

Artikeldaten

Artikel Nr. Daten­blatt DownloadsMontageartTypIR 1
(A)
Arbeitsspannung
(V (DC))
VerpackungDesign Kit Muster
694103107102SPEC
6 Dateien SMT Right Angled 5 18 Tape and Reel612690
694001
Artikel Nr. Daten­blatt
694103107102SPEC
Muster
Artikel Nr. Daten­blatt DownloadsMontageartTypIR 1
(A)
Arbeitsspannung
(V (DC))
VerpackungDesign Kit Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:
