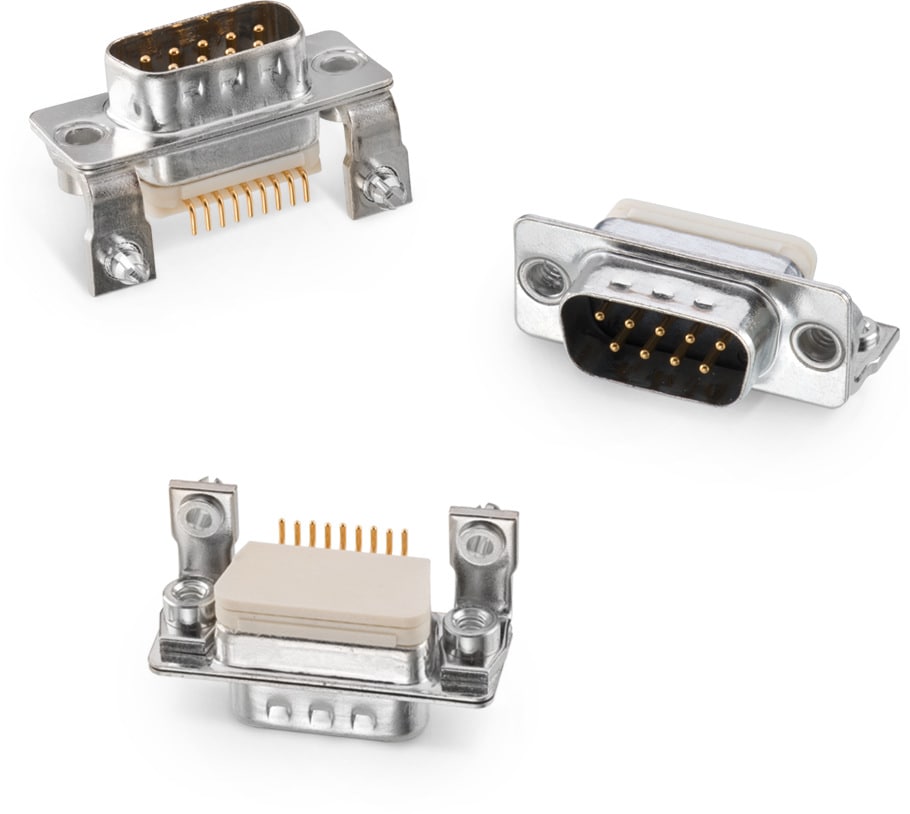

WE-D-SUB Filter Bent 90° SMT

Merkmale

Standard Filter mit 1000 pF (weitere Werte möglich auf Anfrage)
Hohe Dämpfung von mehr als 40 dB @ 180 MHz
Nennstrom @ 20°C: 7,5A
Isolationswiderstand: min. 1 GΩ
Arbeitstemperaturbereich: -55 °C bis +125 °C
Niedrige Bauhöhe: 6,3mm
Arbeitsspannung: 100 VDC
Testspannung: 250 VRMS

Anwendung

Befilterung von Interfaces
Externe Verbindung zu
- Drucker
- Sensoren
- Displays

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

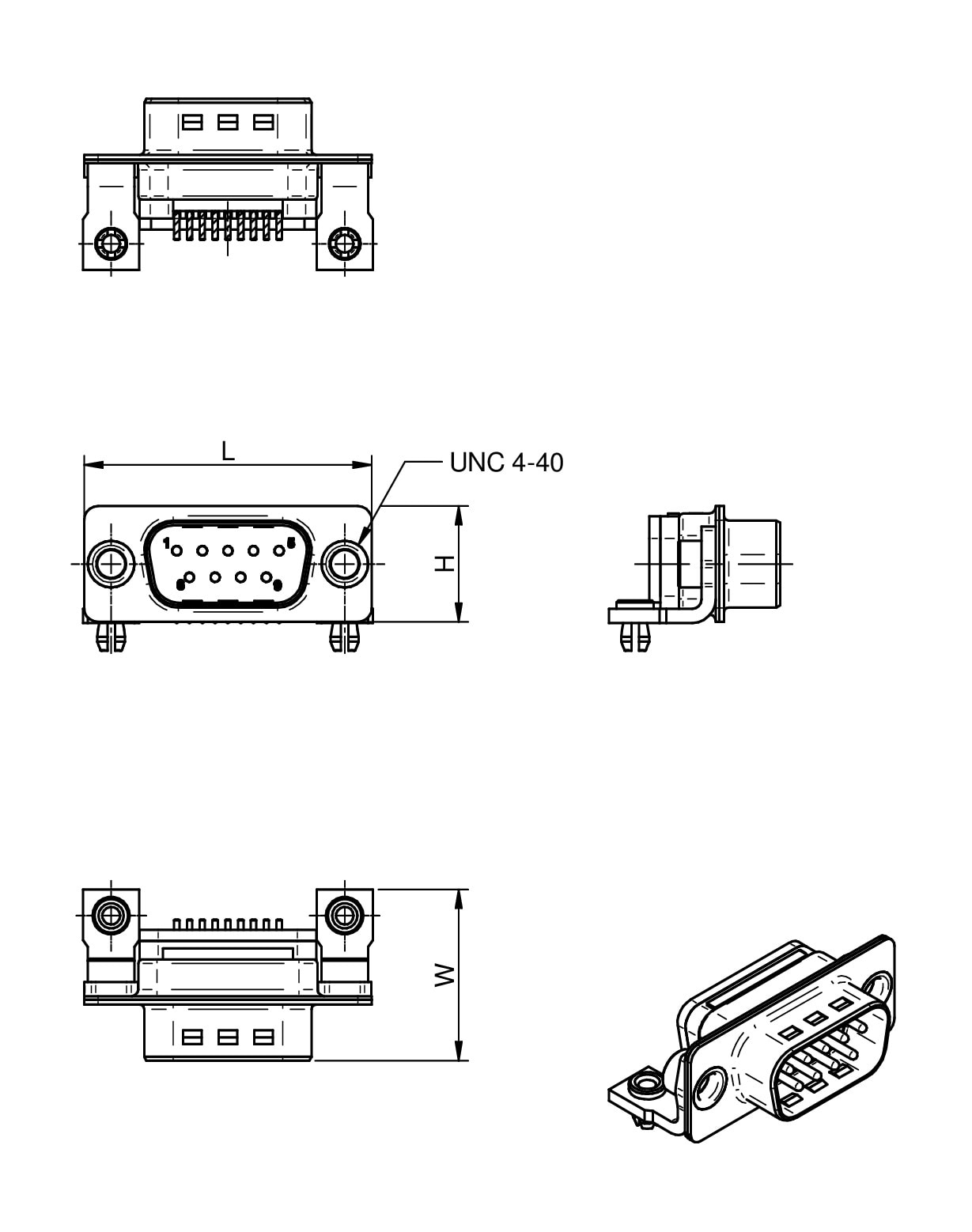

	Artikel Nr.	Datenblatt	Downloads	Status	Polzahl	Gender	L(mm)	B(mm)	H(mm)	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	240117113	SPEC9, Stift, 30.8 mm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN document gültig ab 28.09.2026	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS 240117113 (rev1).igs \| 16 MB STP 240117113 (rev1).stp \| 1.6 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl9	GenderStift	Länge30.8 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	240617113	SPEC9, Buchse, 30.8 mm Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 27.09.2026 SPEC Datenblatt gültig ab 28.09.2026 PCN PCN document gültig ab 28.09.2026	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS 240617113 (rev1).igs \| 18.9 MB STP 240617113 (rev1).stp \| 1.7 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl9	GenderBuchse	Länge30.8 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	242117113	SPEC15, Stift, 39.2 mm	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS 242117113 (rev1).igs \| 23.3 MB STP 242117113 (rev1).stp \| 1.7 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl15	GenderStift	Länge39.2 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	242617113	SPEC15, Buchse, 39.2 mm	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS 242617113 (rev1).igs \| 28.1 MB STP 242617113 (rev1).stp \| 1.8 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl15	GenderBuchse	Länge39.2 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	244117113	SPEC25, Stift, 53.1 mm	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS Download_IGS_244117113 (rev1).igs \| 9.3 MB STP Download_STP_244117113 (rev1).stp \| 2.9 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl25	GenderStift	Länge53.1 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	244617113	SPEC25, Buchse, 53.1 mm	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS Download_IGS_244617113 (rev1).igs \| 9.1 MB STP Download_STP_244617113 (rev1).stp \| 1.9 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl25	GenderBuchse	Länge53.1 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	246117113	SPEC37, Stift, 69.5 mm	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS Download_IGS_246117113 (rev1).igs \| 9.7 MB STP Download_STP_246117113 (rev1).stp \| 2.1 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl37	GenderStift	Länge69.5 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	246617113	SPEC37, Buchse, 69.5 mm	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB KIC KiCad_WE-D-SUB (rev26a).zip \| 46.7 MB IGS Download_IGS_246617113 (rev1).igs \| 10.2 MB STP Download_STP_246617113 (rev1).stp \| 2.1 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl37	GenderBuchse	Länge69.5 mm	Breite18.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen

Zubehör

WA-PCCA Plastic Caps for D-SUB
