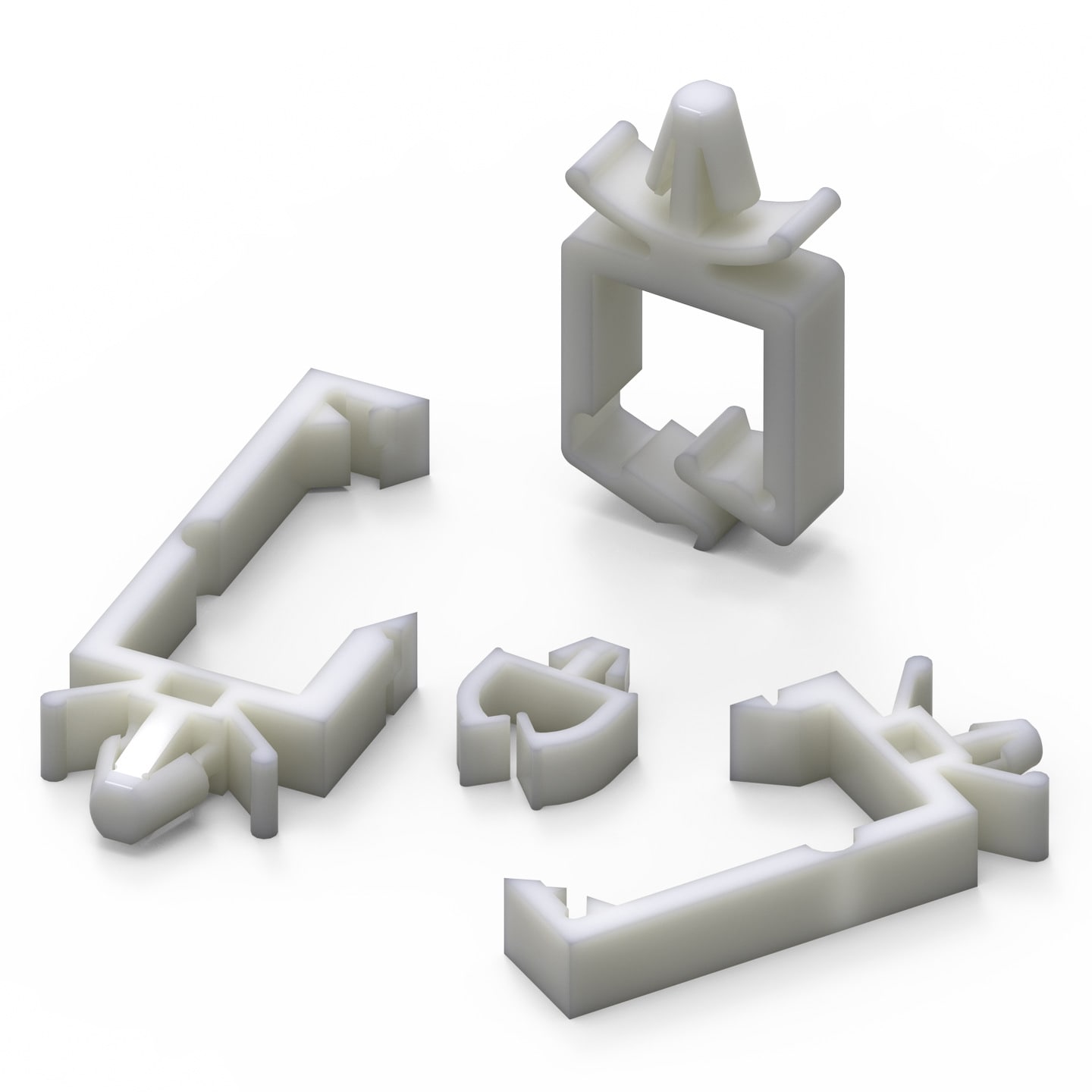

WA-CHSN Oben verriegelnder Kabelhalter

Anwendung

Dieser Kabelhalter mit verschließbarem Klemmband ist ideal für die Montage von Kabelschlaufen an Ecken und Kanten
Perfekt für Labor- und Testumgebungen sowie für die individuelle Konfektionierung von Kabelschlaufen
Einfach zu montieren, keine Werkzeuge erforderlich, wiederverwendbar

General Information
Betriebstemperatur	-30 °C up to +85 °C
Material	Nylon 66; PA66
Farbe	Natur
t _min	0.5 mm; 0.8 mm; 1.2 mm
Brennbarkeitsklasse	UL94 V-2

Packaging Properties
Verpackung	Beutel

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	H(mm)	L(mm)	f(mm)	Panel Thickness	Design Kit	Board	Muster
	522410000	7.3 mm, 6.6 mm, 3	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_522410000 (rev1).pdf \| 43 KB IGS Downloads_IGS_522410000 (rev1).igs \| 480.8 KB STP Downloads_STEP_522410000 (rev1).stp \| 166.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe7.3 mm	Länge6.6 mm	Drilling in Panel 3	–	Design Kit 700999	Board –
	522420000	7.3 mm, 6.6 mm, 3.5	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_522420000 (rev1).pdf \| 41.1 KB IGS Downloads_IGS_522420000 (rev1).igs \| 463.4 KB STP Downloads_STEP_522420000 (rev1).stp \| 154.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe7.3 mm	Länge6.6 mm	Drilling in Panel 3.5	–	Design Kit 700999	Board 700990
	521432000	9 mm, 11.1 mm, 4.8-5 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521432000 (rev1).pdf \| 63.4 KB IGS Downloads_IGS_521432000 (rev1).igs \| 608.7 KB STP Downloads_STEP_521432000 (rev1).stp \| 356.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe9 mm	Länge11.1 mm	Drilling in Panel 4.8-5 mm	Panel Thickness -	Design Kit 700999	Board 700990
	521442000	9 mm, 11.1 mm, 3.5	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521442000 (rev1).pdf \| 52.2 KB IGS Downloads_IGS_521442000 (rev1).igs \| 519.8 KB STP Downloads_STEP_521442000 (rev1).stp \| 361 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe9 mm	Länge11.1 mm	Drilling in Panel 3.5	Panel Thickness -	Design Kit 700999	Board –
	521436000	14.2 mm, 11.1 mm, 4.8-5 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521436000 (rev1).pdf \| 61.3 KB IGS Downloads_IGS_521436000 (rev1).igs \| 609.5 KB STP Downloads_STEP_521436000 (rev1).stp \| 356.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe14.2 mm	Länge11.1 mm	Drilling in Panel 4.8-5 mm	Panel Thickness -	Design Kit –	Board –
	521446000	14.2 mm, 11.1 mm, 3.5	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521446000 (rev1).pdf \| 51.2 KB IGS Downloads_IGS_521446000 (rev1).igs \| 519.4 KB STP Downloads_STEP_521446000 (rev1).stp \| 361 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe14.2 mm	Länge11.1 mm	Drilling in Panel 3.5	Panel Thickness -	Design Kit 700999	Board –
	521424000	18 mm, 10.8 mm, 4.8-5 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521424000 (rev1).pdf \| 63.4 KB IGS Downloads_IGS_521424000 (rev1).igs \| 587.6 KB STP Downloads_STEP_521424000 (rev1).stp \| 317 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe18 mm	Länge10.8 mm	Drilling in Panel 4.8-5 mm	Panel Thickness -	Design Kit –	Board 700990
	521438000	18 mm, 16 mm, 4.8-5 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521438000 (rev1).pdf \| 60.2 KB IGS Downloads_IGS_521438000 (rev1).igs \| 609.9 KB STP Downloads_STEP_521438000 (rev1).stp \| 356.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe18 mm	Länge16 mm	Drilling in Panel 4.8-5 mm	Panel Thickness -	Design Kit –	Board –
	521426000	27.2 mm, 10.8 mm, 4.8-5 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_521426000 (rev1).pdf \| 55.8 KB IGS Download IGS (o141624v372) (rev1).igs \| 588.9 KB STP Downloads_STEP_521426000 (rev1).stp \| 317 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe27.2 mm	Länge10.8 mm	Drilling in Panel 4.8-5 mm	Panel Thickness -	Design Kit 700999	Board –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Board ASSEMBLY Spacer

Design Kit Assembly Technology - Plastic
