WA-CHCL Cable Clip | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

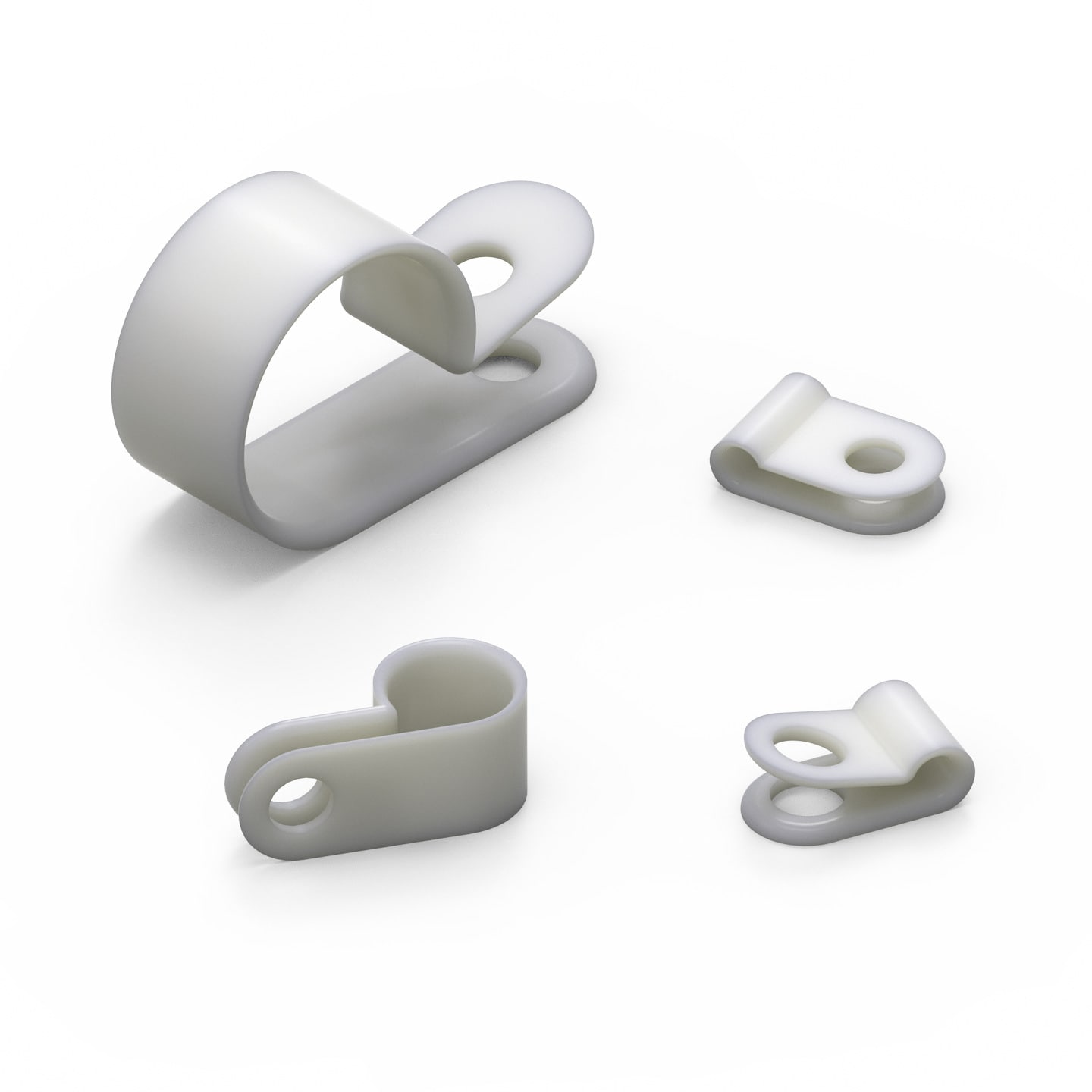

WA-CHCL Cable Clip

Anwendung

Abgerundete Kabelumlenkung
Mit Schnappnieten oder Schrauben befestigen
Durch die abgerundeten Kanten werden Beschädigungen der Kabel verhindert
Sehr robust, obwohl es 70% leichter ist als Metall

General Information
Betriebstemperatur	-30 °C up to +85 °C
Material	Nylon 66
Farbe	Natur
Brennbarkeitsklasse	UL94 V-2

Packaging Properties
Verpackung	Lose

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	L₁ (mm)	B (mm)	Ø D (mm)	Ø ID closed (mm)	Design Kit	Muster
	500912500	6.4 mm, 6.3 mm, 3.7 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500912500 (rev1).pdf \| 37.6 KB IGS Download_IGS_500912500 (rev1).igs \| 147.8 KB STP Download_STP_500912500 (rev1).stp \| 19.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.4 mm	Breite 6.3 mm	Durchmesser 3.7 mm	Innendurchmesser geschlossen 3.5 mm	Design Kit –
	500910500	6.8 mm, 6.5 mm, 3.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500910500 (rev1).pdf \| 37.2 KB IGS Downloads_IGS_50091500 (rev1).igs \| 94.3 KB STP Downloads_STEP_500910500 (rev1).stp \| 28.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.8 mm	Breite 6.5 mm	Durchmesser 3.8 mm	Innendurchmesser geschlossen 3 mm	Design Kit 700999
	500911000	8.2 mm, 9.2 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500911000 (rev1).pdf \| 110 KB IGS Download_500911000_IGS (rev1).igs \| 197.5 KB STP Download_500911000_STEP (rev1).stp \| 24.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 8.2 mm	Breite 9.2 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 3 mm	Design Kit –
	500911500	8.5 mm, 9.9 mm, 4.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500911500 (rev1).pdf \| 94.8 KB IGS Downloads_IGS_500911500 (rev1).igs \| 185.9 KB STP Downloads_STEP_500911500 (rev1).stp \| 26.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 8.5 mm	Breite 9.9 mm	Durchmesser 4.4 mm	Innendurchmesser geschlossen 3 mm	Design Kit –
	500912000	8.9 mm, 13.2 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500912000 (rev1).pdf \| 99.1 KB IGS Download_IGS_500912000 (rev1).igs \| 198.8 KB STP Download_STP_500912000 (rev1).stp \| 25.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 8.9 mm	Breite 13.2 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 3 mm	Design Kit –
	500913000	10.2 mm, 10 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500913000 (rev1).pdf \| 109.1 KB IGS Download_IGS_500913000 (rev1).igs \| 195.8 KB STP Download_STP_500913000 (rev1).stp \| 24.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 10.2 mm	Breite 10 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 4.5 mm	Design Kit 700999
	500913500	10.2 mm, 9.3 mm, 5 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500913500 (rev1).pdf \| 108.8 KB IGS Download_IGS_500913500 (rev1).igs \| 198.5 KB STP Download_STP_500913500 (rev1).stp \| 25.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 10.2 mm	Breite 9.3 mm	Durchmesser 5 mm	Innendurchmesser geschlossen 6.2 mm	Design Kit –
	500914000	10.5 mm, 9.5 mm, 5 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500914000 (rev1).pdf \| 91 KB IGS Download_IGS_500914000 (rev1).igs \| 166 KB STP Download_STP_500914000 (rev1).stp \| 23.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 10.5 mm	Breite 9.5 mm	Durchmesser 5 mm	Innendurchmesser geschlossen 7.6 mm	Design Kit –
	500914500	12 mm, 9.5 mm, 3.2 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500914500 (rev1).pdf \| 100.1 KB IGS Download_IGS_500914500 (rev1).igs \| 189.4 KB STP Download_STP_500914500 (rev1).stp \| 26.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12 mm	Breite 9.5 mm	Durchmesser 3.2 mm	Innendurchmesser geschlossen 8.3 mm	Design Kit –
	500915000	12.4 mm, 9.5 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500915000 (rev1).pdf \| 94.6 KB IGS Download_IGS_500915000 (rev1).igs \| 166.2 KB STP Download_STP_500915000 (rev1).stp \| 23.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12.4 mm	Breite 9.5 mm	Durchmesser 4.8 mm	Innendurchmesser geschlossen 9 mm	Design Kit 700999
	500915500	13.2 mm, 12.3 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500915500 (rev1).pdf \| 108.3 KB IGS Download_IGS_500915500 (rev1).igs \| 199.3 KB STP Download_STP_500915500 (rev1).stp \| 25 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 13.2 mm	Breite 12.3 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 9 mm	Design Kit –
	500916000	14.8 mm, 12.5 mm, 4.9 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500916000 (rev1).pdf \| 36.9 KB IGS Download_IGS_500916000 (rev1).igs \| 139.8 KB STP Download_STP_500916000 (rev1).stp \| 19.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 14.8 mm	Breite 12.5 mm	Durchmesser 4.9 mm	Innendurchmesser geschlossen 11.5 mm	Design Kit –
	500916500	16 mm, 12.9 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500916500 (rev1).pdf \| 104.3 KB IGS Download_IGS_500916500 (rev1).igs \| 200.1 KB STP Download_STP_500916500 (rev1).stp \| 25 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 16 mm	Breite 12.9 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 12.8 mm	Design Kit –
	500917000	17.1 mm, 12.9 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500917000 (rev1).pdf \| 111 KB IGS Download_IGS_500917000 (rev1).igs \| 200 KB STP Download_STEP_500917000 (rev1).stp \| 25.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 17.1 mm	Breite 12.9 mm	Durchmesser 4.8 mm	Innendurchmesser geschlossen 15.5 mm	Design Kit 700999
	500917500	20.2 mm, 12.9 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500917500 (rev1).pdf \| 94 KB IGS Download_IGS_500917500 (rev1).igs \| 199.8 KB STP Download_STEP_500917500 (rev1).stp \| 25 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 20.2 mm	Breite 12.9 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 17 mm	Design Kit –
	500918000	21.2 mm, 12.9 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500918000 (rev1).pdf \| 101.8 KB IGS Download_IGS_500918000 (rev1).igs \| 198.7 KB STP Download_STEP_500918000 (rev1).stp \| 24.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 21.2 mm	Breite 12.9 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 20 mm	Design Kit –
	500918500	23.5 mm, 12.9 mm, 5.4 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_500918500 (rev1).pdf \| 111.2 KB IGS Download_500918500_IGS (rev1).igs \| 214.6 KB STP Download_STEP_500918500 (rev1).stp \| 26.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 23.5 mm	Breite 12.9 mm	Durchmesser 5.4 mm	Innendurchmesser geschlossen 24 mm	Design Kit –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Assembly Technology - Plastic
