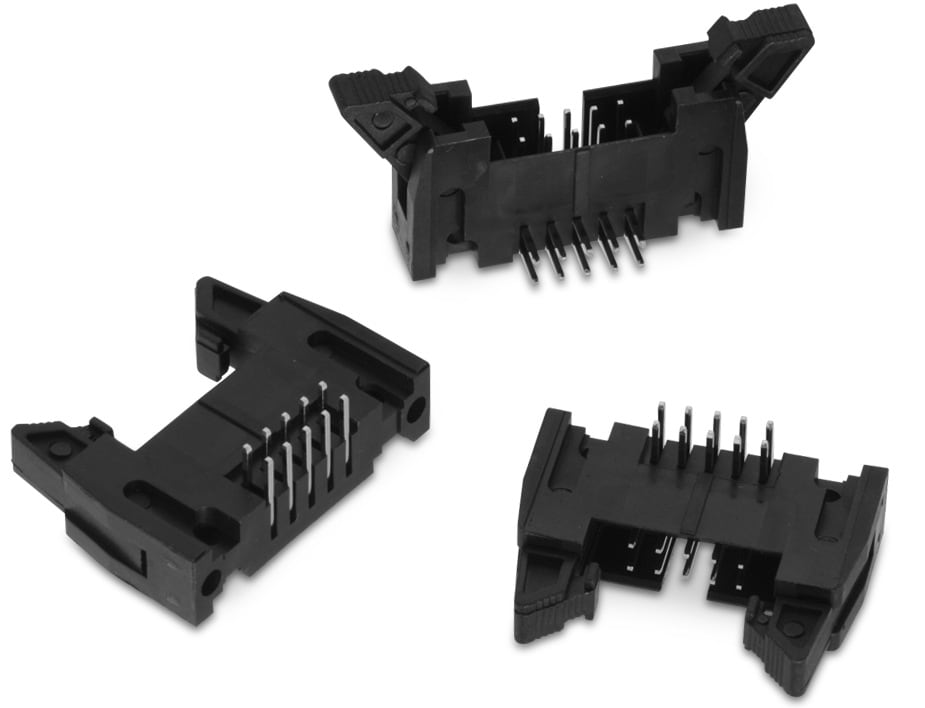

WR-BHD 2.54 mm Male Angled Box Header with short lever

WR-BHD 2.54 mm Male Angled Box Header with short lever. Betriebstemperatur -40 °C up to +105 °C. Spannungsfestigkeit 500 V (AC).

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2.54 mm
Gender	Männlich

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Version	Gender	Typ	Montageart	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit
61201022121	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201022121_1 (rev1).pdf \| 126.9 KB STP 61201022121 (rev1).stp \| 598.8 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	mit Verriegelungshebel	Männlich	Angled	THT	32.2	3	250	20	max.	Tray	612001 612690
61201422121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201422121_1 (rev1).pdf \| 134.1 KB IGS 61201422121 (rev1).igs \| 1.7 MB STP 61201422121 (rev1).stp \| 647.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.54	mit Verriegelungshebel	Männlich	Angled	THT	37.28	3	250	20	max.	Tray	–
61201622121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201622121_1 (rev1).pdf \| 134.5 KB IGS 61201622121 (rev1).igs \| 1.8 MB STP 61201622121 (rev1).stp \| 672.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	2.54	mit Verriegelungshebel	Männlich	Angled	THT	39.82	3	250	20	max.	Tray	–
61202022121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202022121_1 (rev1).pdf \| 151.6 KB IGS 61202022121 (rev1).igs \| 1.9 MB STP 61202022121 (rev1).stp \| 721.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2.54	mit Verriegelungshebel	Männlich	Angled	THT	44.9	3	250	20	max.	Tray	612001
61202422121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202422121_1 (rev1).pdf \| 159.1 KB IGS 61202422121 (rev1).igs \| 2 MB STP 61202422121 (rev1).stp \| 770.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	2.54	mit Verriegelungshebel	Männlich	Angled	THT	49.98	3	250	20	max.	Tray	–
61202622121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202622121_1 (rev1).pdf \| 162.8 KB IGS 61202622121 (rev1).igs \| 2.1 MB STP 61202622121 (rev1).stp \| 795 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2.54	mit Verriegelungshebel	Männlich	Angled	THT	52.32	3	250	20	max.	Tray	612001
61203422121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61203422121_1 (rev1).pdf \| 177.6 KB IGS 61203422121 (rev1).igs \| 2.3 MB STP 61203422121 (rev1).stp \| 893 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	2.54	mit Verriegelungshebel	Männlich	Angled	THT	62.68	3	250	20	max.	Tray	612001
61204022121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61204022121_1 (rev1).pdf \| 188.2 KB IGS 61204022121 (rev1).igs \| 2.5 MB STP 61204022121 (rev1).stp \| 968 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	2.54	mit Verriegelungshebel	Männlich	Angled	THT	70.3	3	250	20	max.	Tray	–
61205022121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61205022121_1 (rev1).pdf \| 209.5 KB IGS 61205022121 (rev1).igs \| 2.8 MB STP 61205022121 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	50	2.54	mit Verriegelungshebel	Männlich	Angled	THT	83	3	250	20	max.	Tray	–
61206022121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev25a).IntLib \| 18.8 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev25a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61206022121_1 (rev1).pdf \| 228.4 KB IGS 61206022121 (rev1).igs \| 3.1 MB STP 61206022121 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	60	2.54	mit Verriegelungshebel	Männlich	Angled	THT	95.7	3	250	20	max.	Tray	–
