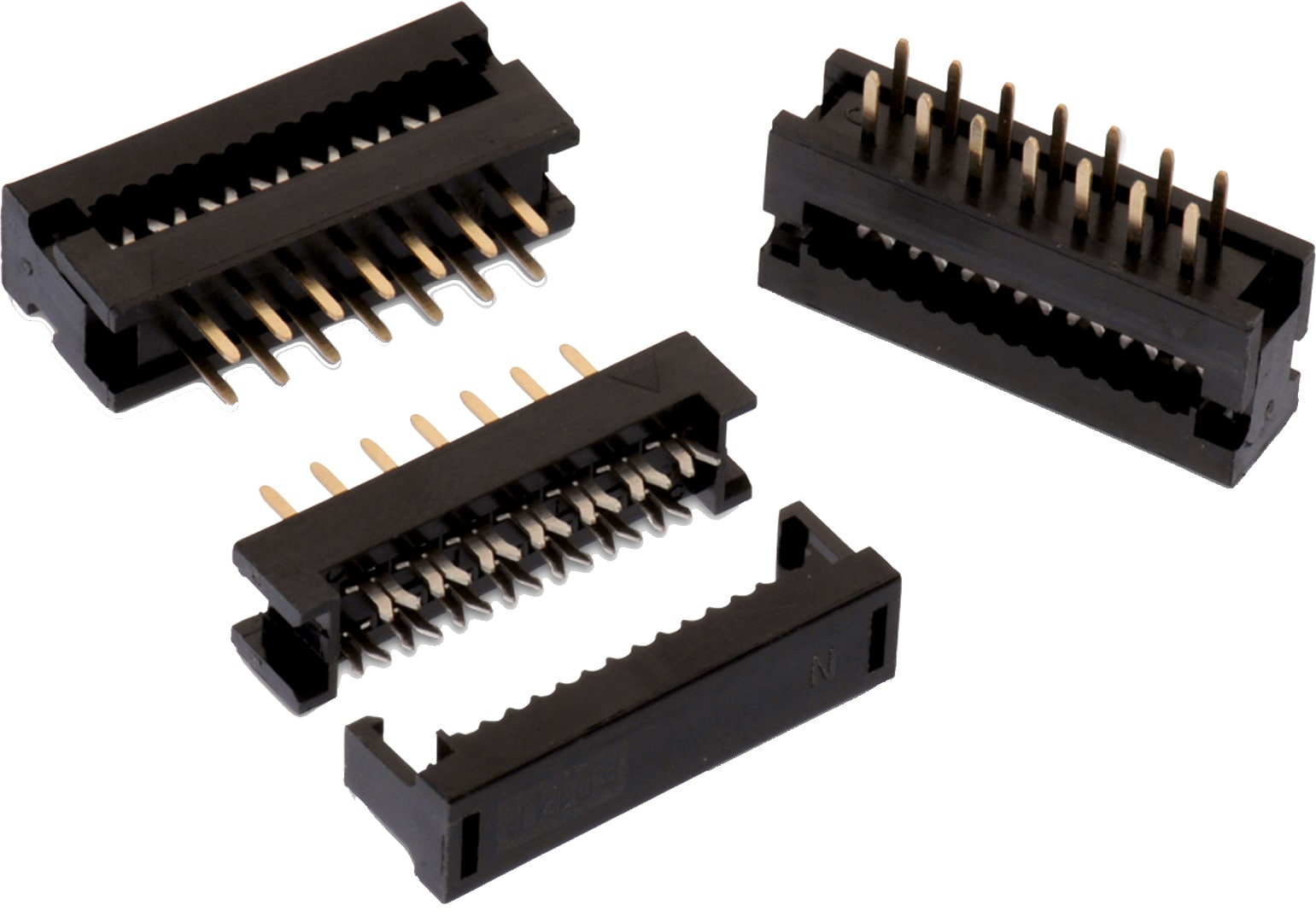

WR-BHD 2.54 mm Board to Cable Transition Connector

WR-BHD 2.54 mm Board to Cable Transition Connector. Betriebstemperatur -40 °C up to +105 °C. Spannungsfestigkeit 500 V (AC)

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	selektiv vergoldet
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2.54 mm
Gender	Transition

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit
61200622323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61200622323_1 (rev1).pdf \| 82.2 KB IGS Download_IGES_61200622323 (rev1).iges \| 1.2 MB STP 61200622323 (rev1).stp \| 290.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.54	Transition	13.07	1	250	20	max.	Tray	612001
61200822323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61200822323_1 (rev1).pdf \| 92.5 KB IGS Download_IGES_61200822323 (rev1).iges \| 1.4 MB STP 61200822323 (rev1).stp \| 331.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.54	Transition	15.61	1	250	20	max.	Tray	–
61201022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201022323_1 (rev1).pdf \| 104.2 KB IGS Download_IGES_61201022323 (rev1).iges \| 1.5 MB STP 61201022323 (rev1).stp \| 363.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	Transition	18.15	1	250	20	max.	Tray	612001 612690
61201422323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201422323_1 (rev1).pdf \| 128.3 KB IGS Download_IGES_61201422323 (rev1).iges \| 1.9 MB STP 61201422323 (rev1).stp \| 451.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.54	Transition	23.23	1	250	20	max.	Tray	612001
61201622323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201622323_1 (rev1).pdf \| 134.7 KB IGS Download_IGES_61201622323 (rev1).iges \| 2.1 MB STP 61201622323 (rev1).stp \| 488 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	2.54	Transition	25.77	1	250	20	max.	Tray	612001
61202022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202022323_1 (rev1).pdf \| 155.9 KB IGS Download_IGES_61202022323 (rev1).iges \| 2.4 MB STP 61202022323 (rev1).stp \| 566.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2.54	Transition	30.85	1	250	20	max.	Tray	612001
61202622323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202622323_1 (rev1).pdf \| 201.7 KB IGS Download_IGES_61202622323 (rev1).iges \| 2.9 MB STP 61202622323 (rev1).stp \| 692 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2.54	Transition	38.47	1	250	20	max.	Tray	612001
61203422323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61203422323_1 (rev1).pdf \| 235.7 KB IGS Download_IGES_61203422323 (rev1).iges \| 3.6 MB STP 61203422323 (rev1).stp \| 863.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	2.54	Transition	48.63	1	250	20	max.	Tray	612001
61204022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61204022323_1 (rev1).pdf \| 269.2 KB IGS Download_IGES_61204022323 (rev1).iges \| 4.2 MB STP 61204022323 (rev1).stp \| 986.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	2.54	Transition	56.25	1	250	20	max.	Tray	612001
61205022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61205022323_1 (rev1).pdf \| 328.3 KB IGS Download_IGES_61205022323 (rev1).iges \| 5.1 MB STP 61205022323 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	50	2.54	Transition	68.95	1	250	20	max.	Tray	612001
