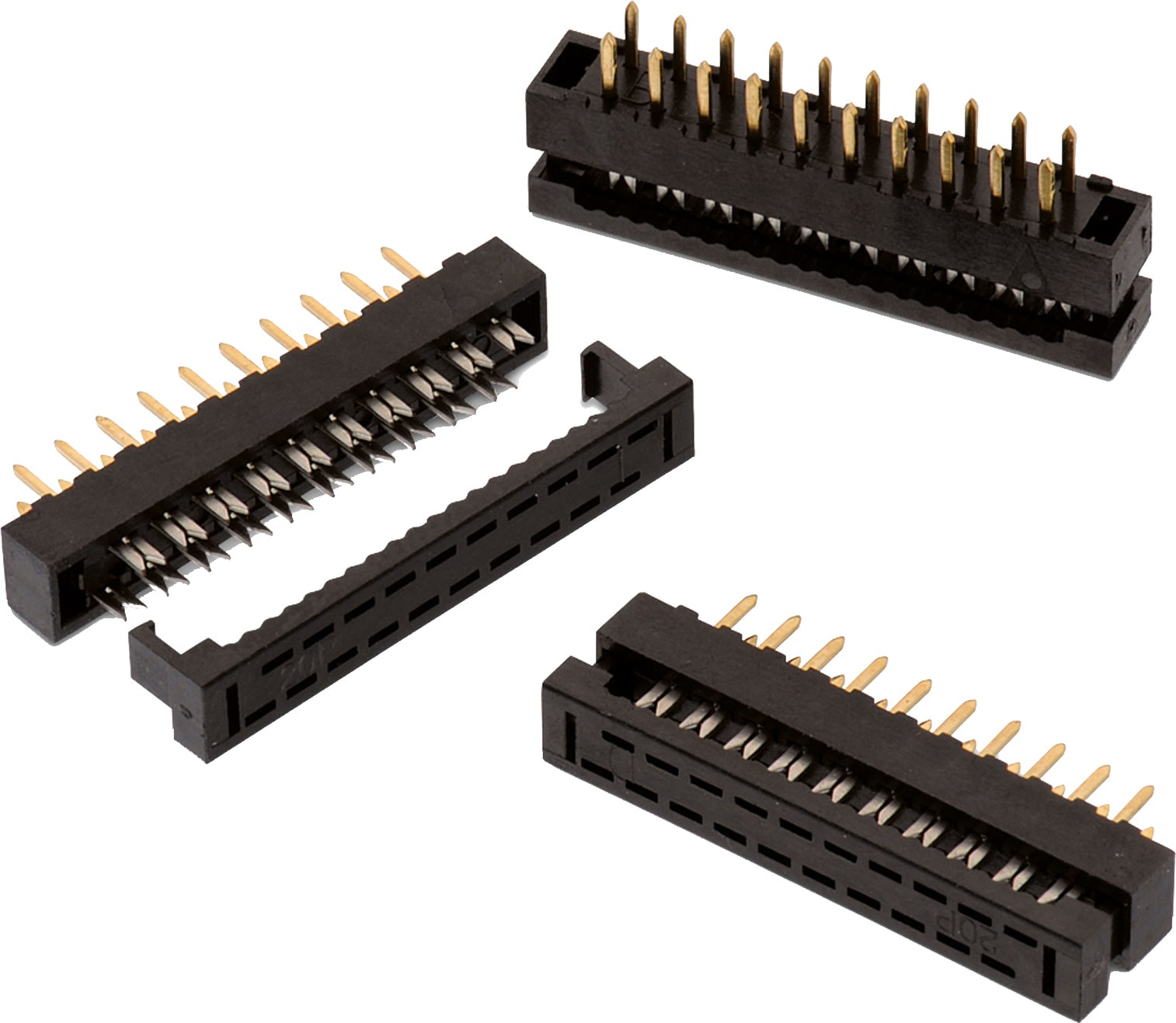

WR-BHD 2.00 mm Board to Cable Transition Connector

WR-BHD 2.00 mm Board to Cable Transition Connector. Betriebstemperatur -40 °C up to +105 °C. Spannungsfestigkeit 500 V (AC)

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	selektiv vergoldet
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +125 °C
Einhaltung	RoHS
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2 mm
Gender	Transition

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Mehr erfahren

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit
62501022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62501022323_1 (rev1).pdf \| 113.9 KB IGS 62501022323 (rev1).igs \| 1.6 MB STP 62501022323 (rev1).stp \| 616.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2	Transition	14.1	1	250	20	max.	Tray	612001 612690
62501422323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62501422323_1 (rev1).pdf \| 149.2 KB IGS 62501422323 (rev1).igs \| 2 MB STP 62501422323 (rev1).stp \| 788.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2	Transition	18.1	1	250	20	max.	Tray	612001
62502022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62502022323_1 (rev1).pdf \| 178 KB IGS 62502022323 (rev1).igs \| 2.7 MB STP 62502022323 (rev1).stp \| 1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2	Transition	24.1	1	250	20	max.	Tray	612001
62502622323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62502622323_1 (rev1).pdf \| 242.8 KB IGS 62502622323 (rev1).igs \| 3.3 MB STP 62502622323 (rev1).stp \| 1.3 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2	Transition	30.1	1	250	20	max.	Tray	612001
62503022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62503022323_1 (rev1).pdf \| 274.9 KB IGS 62503022323 (rev1).igs \| 3.8 MB STP 62503022323 (rev1).stp \| 1.4 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	2	Transition	34.1	1	250	20	max.	Tray	612001
62503422323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62503422323_1 (rev1).pdf \| 306.2 KB IGS 62503422323 (rev1).igs \| 4.2 MB STP 62503422323 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	2	Transition	38.1	1	250	20	max.	Tray	612001
62504022323	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev25a).zip \| 19.1 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62504022323_1 (rev1).pdf \| 320 KB IGS 62504022323 (rev1).igs \| 4.9 MB STP 62504022323 (rev1).stp \| 1.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	2	Transition	44.1	1	250	20	max.	Tray	612001
