WE-AC HC Hochstrom Luftspule

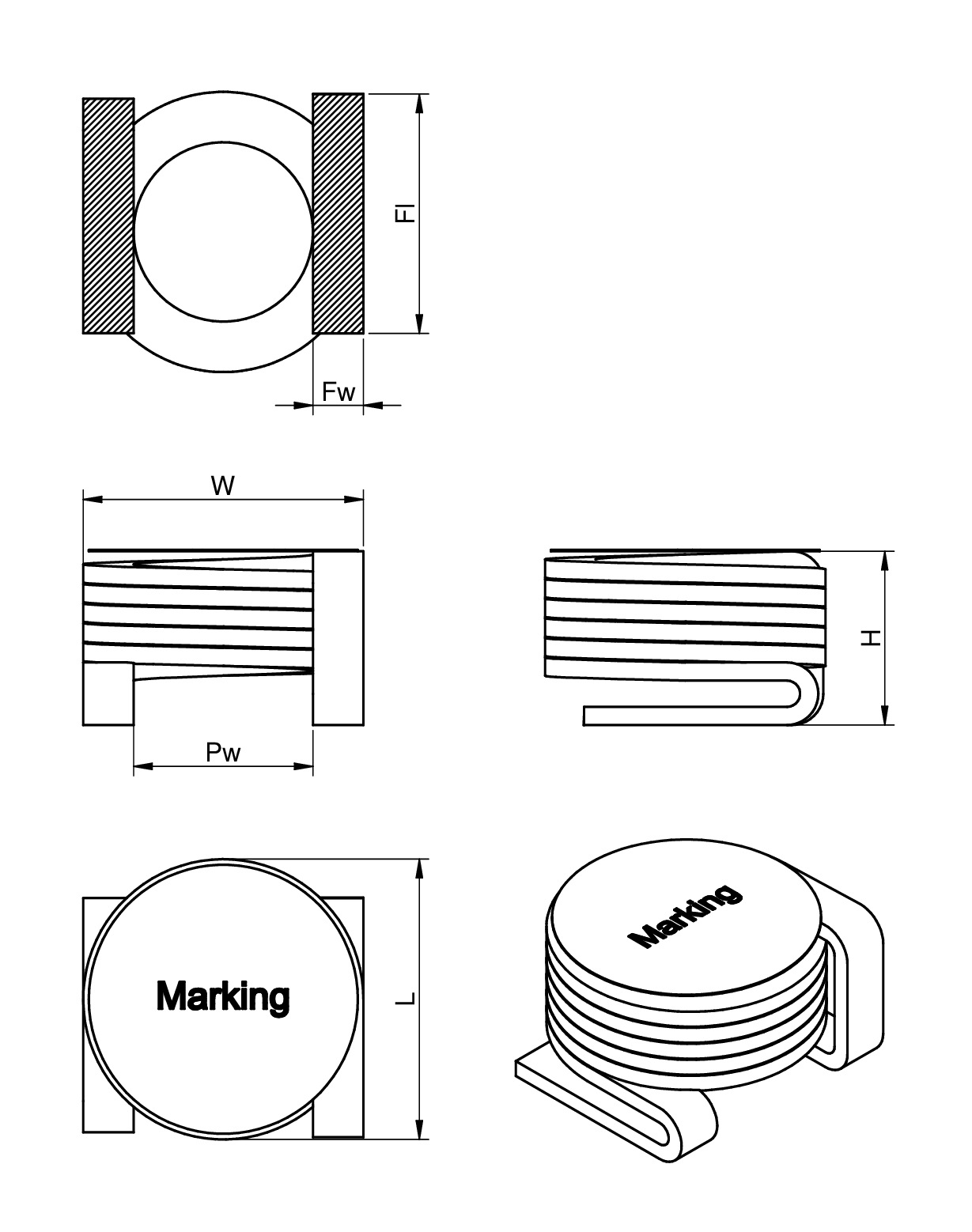

Bauform	Maße	L (mm)	B (mm)	Fl (mm)
1010		10	10	8.55
1212		11.5	12	9.1

LTSpice-Dateien

LT

LTSpice_WE-AC-HC (rev22a).zip

Merkmale

Keine Sättigung
Keine Kernverluste
Extrem höhe Güte
Sehr niedriger R_DC
Hohe Stromtragfähigkeit
Induktivitätswerte von 22 bis zu 146 nH
Betriebstemperatur: -40 °C bis zu +125 °C

Anwendung

DC-DC Konverter mit hohem Strom und Clocks > 4 MHz
HF-Leistungsverstärker
HF-Spannungsregler
Hochstrom HF-Filter/Abblockung
Stromversorgungen
Magnetisch empflindliche Anwendungen

Application Notes

ANP118 Akustisches Rauschen und Spulenfiepen
PDF

Modelithics-Simulationsmodelle

Integrieren Sie diesen Teil in Ihre Konstruktion mit den hochpräzisen messbasierten Simulationsmodellen von Modelithics. Fordern Sie einen 90-Tage-GRATIS-Trail an! Die Modelithics-Bibliotheken sind auch für das Advanced Design System (ADS) von Keysight Technologies, die NI / AWR-Designumgebung / Microwave Office ™, Gensys, ASYSS® HFSS ™, Sonnet® und Cadence von Keysight Technologies verfügbar.

Fordern Sie einen KOSTENLOSEN 90-Tage-Trial an!

Artikeldaten

Alle

1010

1212

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (nH)	Tol. L	Testbedingung L	Q_min.	Testbedingung Q	R_{DC max.} (mΩ)	I_R (A)	f_res (MHz)	Muster
7449152022	22 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449152022 (rev22a).a3dcomp \| 1 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449152022 (rev1).igs \| 800.5 KB STP Download_STP_WE-ACHC-7449152022 (rev1).stp \| 348.3 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449152022 (rev22a).s2p \| 78.7 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 280	Güte 100 MHz	Gleichstromwiderstand 0.55 mΩ	Nennstrom 40 A	Eigenresonanzfrequenz 867 MHz
7449150023	23 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449150023 (rev22a).a3dcomp \| 1.3 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449150023 (rev1).igs \| 793.2 KB STP Download_STP_WE-ACHC-7449150023 (rev1).stp \| 341.1 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449150023 (rev22a).s2p \| 78.8 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 23 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 191	Güte 100 MHz	Gleichstromwiderstand 1.2 mΩ	Nennstrom 30 A	Eigenresonanzfrequenz 867 MHz
7449152042	42 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449152042 (rev22a).a3dcomp \| 904.6 KB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449152042 (rev1).igs \| 848.4 KB STP Download_STP_WE-ACHC-7449152042 (rev1).stp \| 365.3 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449152042 (rev22a).s2p \| 78.6 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 42 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 240	Güte 100 MHz	Gleichstromwiderstand 770 mΩ	Nennstrom 34 A	Eigenresonanzfrequenz 605 MHz
7449150046	46.5 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449150046 (rev22a).a3dcomp \| 1.1 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449150046 (rev1).igs \| 849.1 KB STP Download_STP_WE-ACHC-7449150046 (rev1).stp \| 360.4 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449150046 (rev22a).s2p \| 78.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 46.5 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 223	Güte 100 MHz	Gleichstromwiderstand 1.62 mΩ	Nennstrom 28 A	Eigenresonanzfrequenz 581 MHz
7449152066	66 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449152066 (rev22a).a3dcomp \| 1.1 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449152066 (rev1).igs \| 873 KB STP Download_STP_WE-ACHC-7449152066 (rev1).stp \| 368.3 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449152066 (rev22a).s2p \| 78.7 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 66 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 245	Güte 100 MHz	Gleichstromwiderstand 0.99 mΩ	Nennstrom 32 A	Eigenresonanzfrequenz 457 MHz
7449150079	79 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449150079 (rev22a).a3dcomp \| 788 KB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449150079 (rev1).igs \| 890.7 KB STP Download_STP_WE-ACHC-7449150079 (rev1).stp \| 387 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449150079 (rev22a).s2p \| 78.8 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 79 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 184	Güte 100 MHz	Gleichstromwiderstand 2.11 mΩ	Nennstrom 23 A	Eigenresonanzfrequenz 422 MHz
7449152090	90 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449152090 (rev22a).a3dcomp \| 1.2 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449152090 (rev1).igs \| 915.3 KB STP Download_STP_WE-ACHC-7449152090 (rev1).stp \| 386.2 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449152090 (rev22a).s2p \| 78.7 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 90 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 226	Güte 100 MHz	Gleichstromwiderstand 1.21 mΩ	Nennstrom 30 A	Eigenresonanzfrequenz 359 MHz
7449150111	111 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449150111 (rev22a).a3dcomp \| 1.2 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449150111 (rev1).igs \| 921.1 KB STP Download_STP_WE-ACHC-7449150111 (rev1).stp \| 394.8 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449150111 (rev22a).s2p \| 78.6 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 111 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 186	Güte 100 MHz	Gleichstromwiderstand 2.11 mΩ	Nennstrom 22 A	Eigenresonanzfrequenz 374 MHz
7449152111	117 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449152111 (rev22a).a3dcomp \| 952.5 KB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449152111 (rev1).igs \| 960.5 KB STP Download_STP_WE-ACHC-7449152111 (rev1).stp \| 297.1 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449152111 (rev22a).s2p \| 78.7 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 117 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 211	Güte 100 MHz	Gleichstromwiderstand 1.43 mΩ	Nennstrom 32 A	Eigenresonanzfrequenz 345 MHz
7449150146	146 nH, ±20%, 1 MHz	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-AC HC (rev22d).IntLib \| 582.5 KB ANS ANSYS_7449150146 (rev22a).a3dcomp \| 1.3 MB CDS Cadence_WE-ACHC (rev18a).zip \| 2.3 MB EAG Eagle_WE-ACHC (rev19a).lbr \| 30.6 KB KIC KiCad_WE-ACHC (rev25b).zip \| 2.8 MB ZUK Cadstar_WE-ACHC (rev19a).zip \| 6 KB CAD-Dateien ZIP IGS Download_IGS_WE-ACHC-7449150146 (rev1).igs \| 933 KB STP Download_STP_WE-ACHC-7449150146 (rev1).stp \| 388.6 KB Elektrische Modelle ZIP ADS ADS_WE-ACHC (rev24a).zip \| 931.6 KB PSP PSpice_WE-AC-HC (rev22a).zip S S-Parameter_7449150146 (rev22a).s2p \| 78.8 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 146 nH	Induktivität ±20%	Induktivität 1 MHz	Güte 163	Güte 100 MHz	Gleichstromwiderstand 3.33 mΩ	Nennstrom 19 A	Eigenresonanzfrequenz 332 MHz
