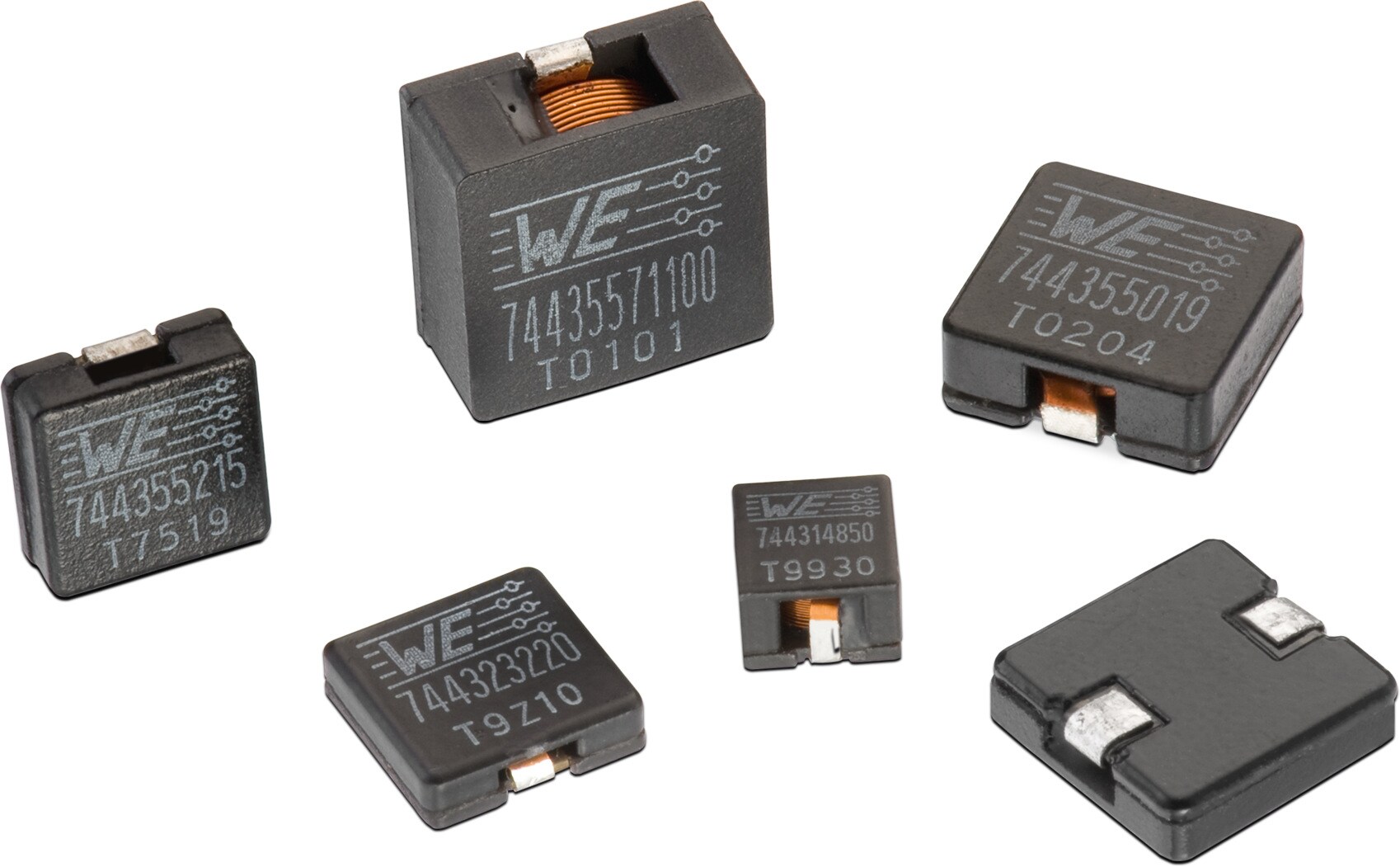

WE-HCI SMT Flat Wire High Current Inductor

Shielded

Size Dimen­sionsL
(mm)
W
(mm)
H
(mm)
MaterialMount

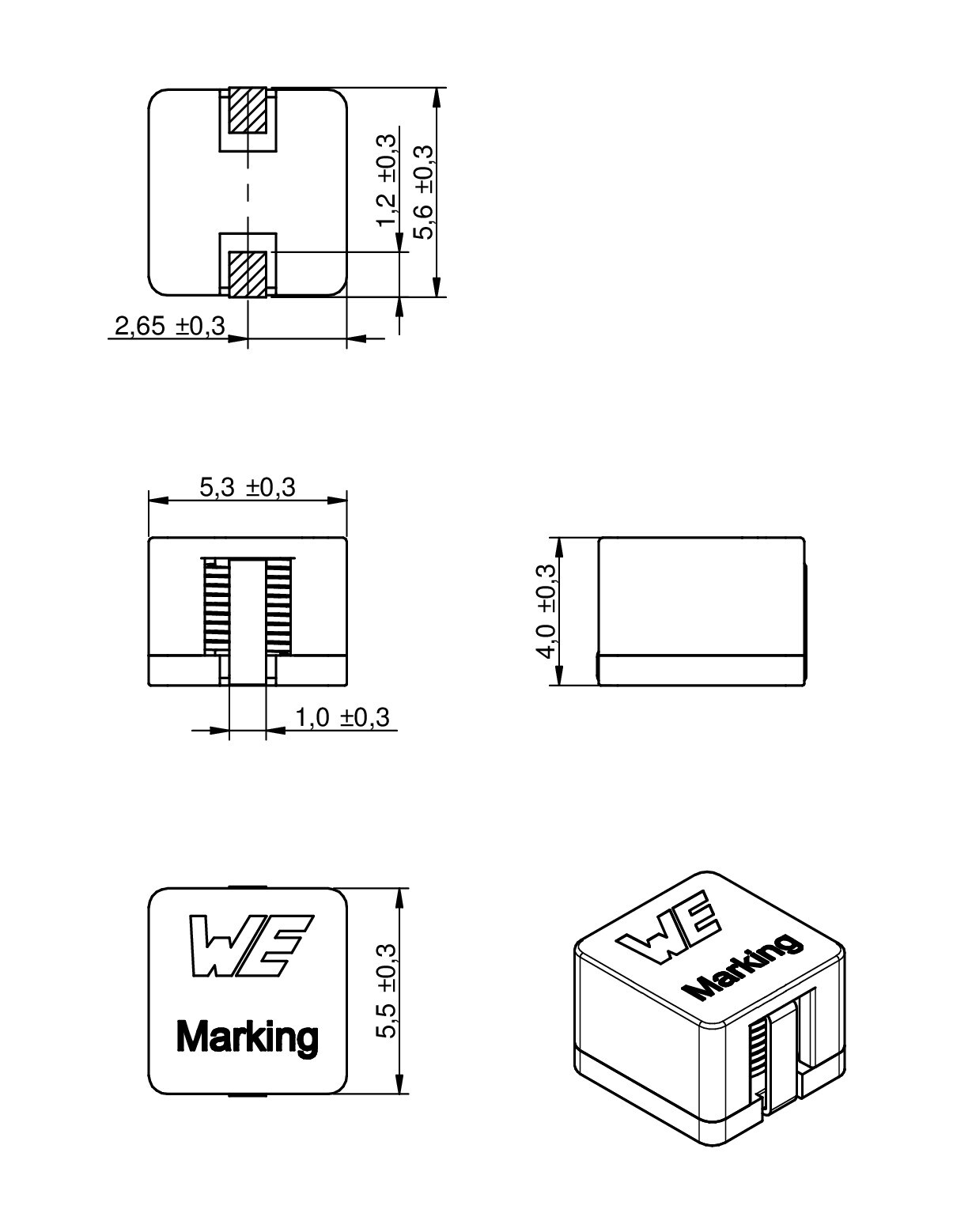

5040 5.5 5.3 4 Superflux SMT

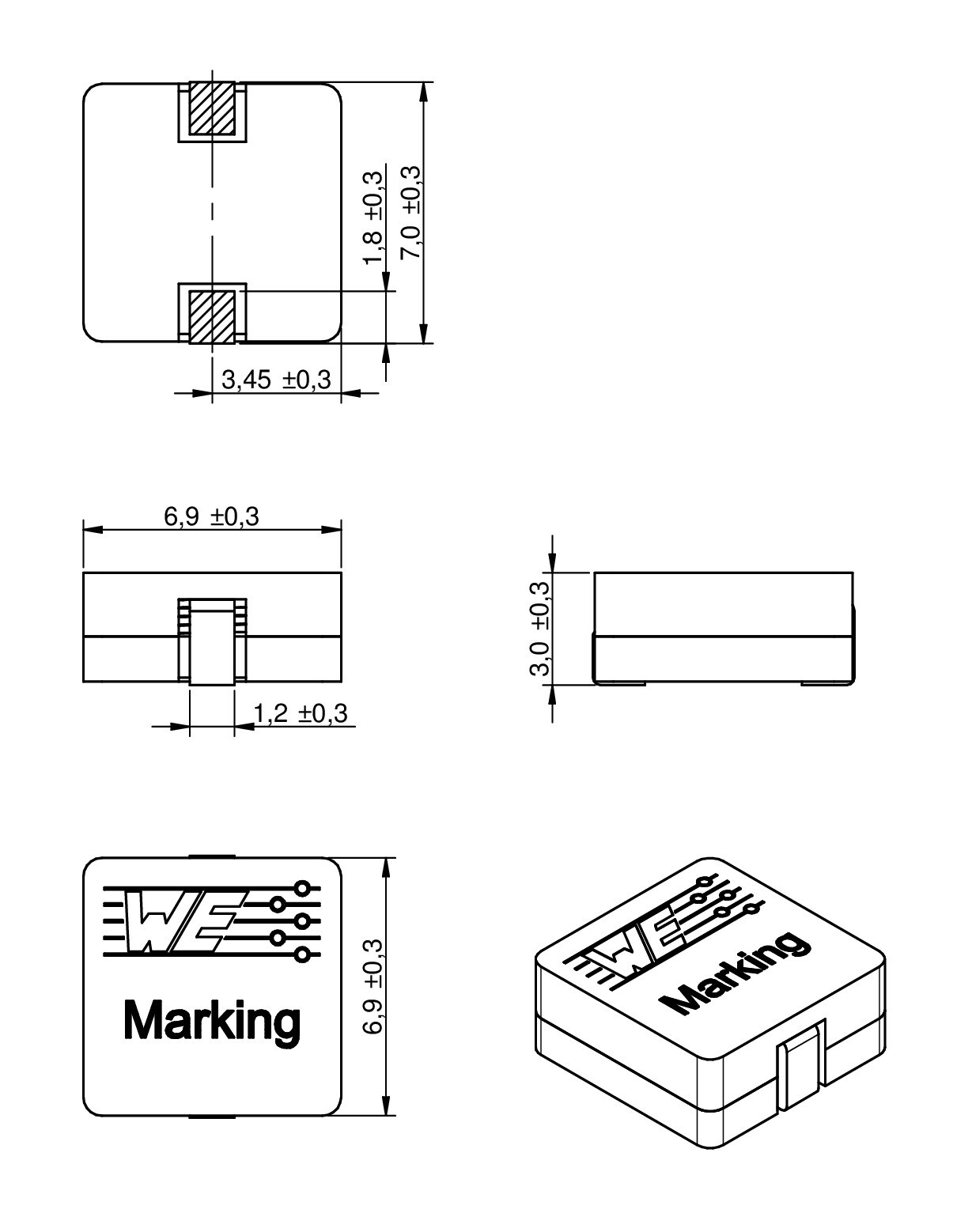

7030 7 6.9 3 Superflux SMT

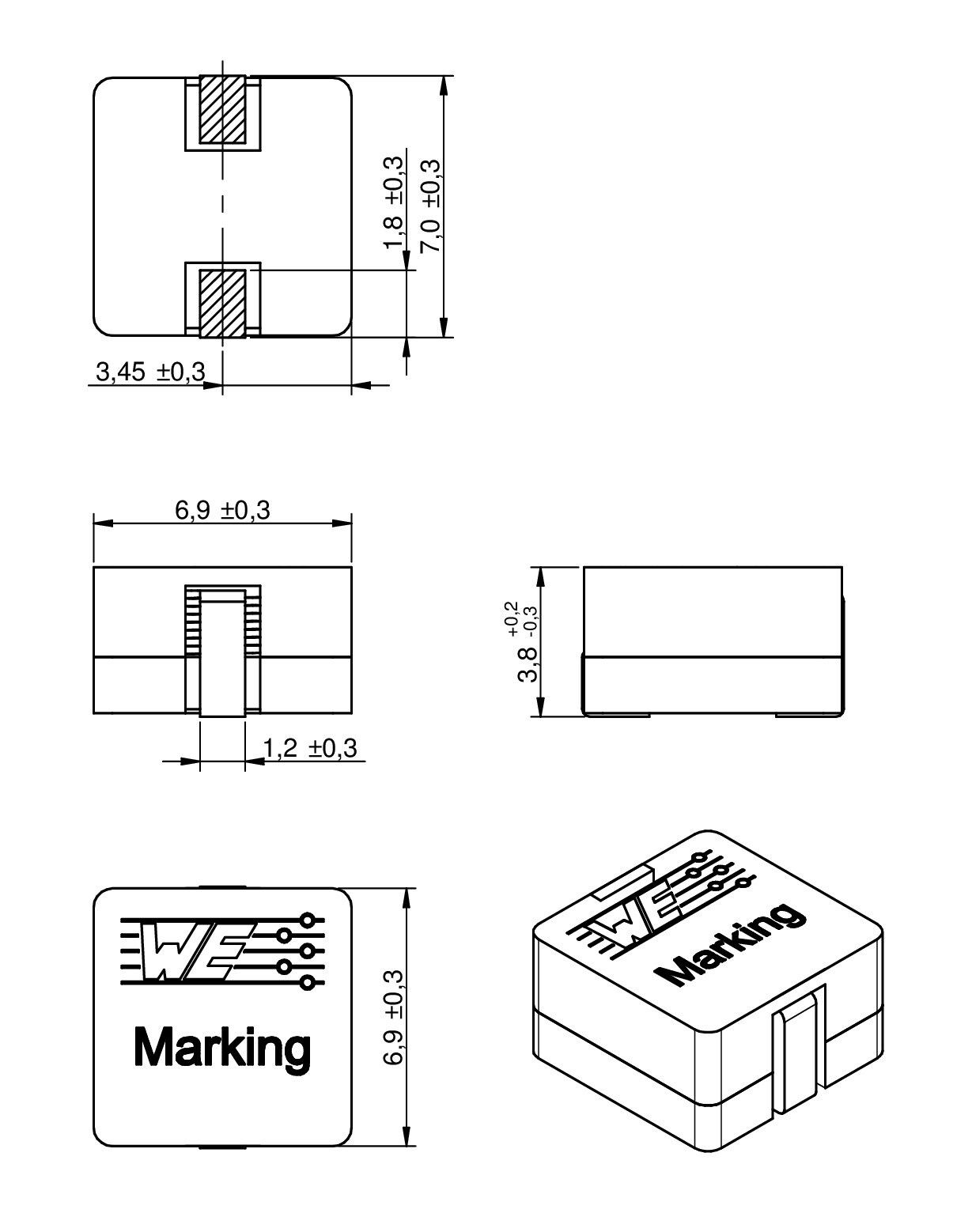

7040 7 6.9 3.8 Superflux SMT

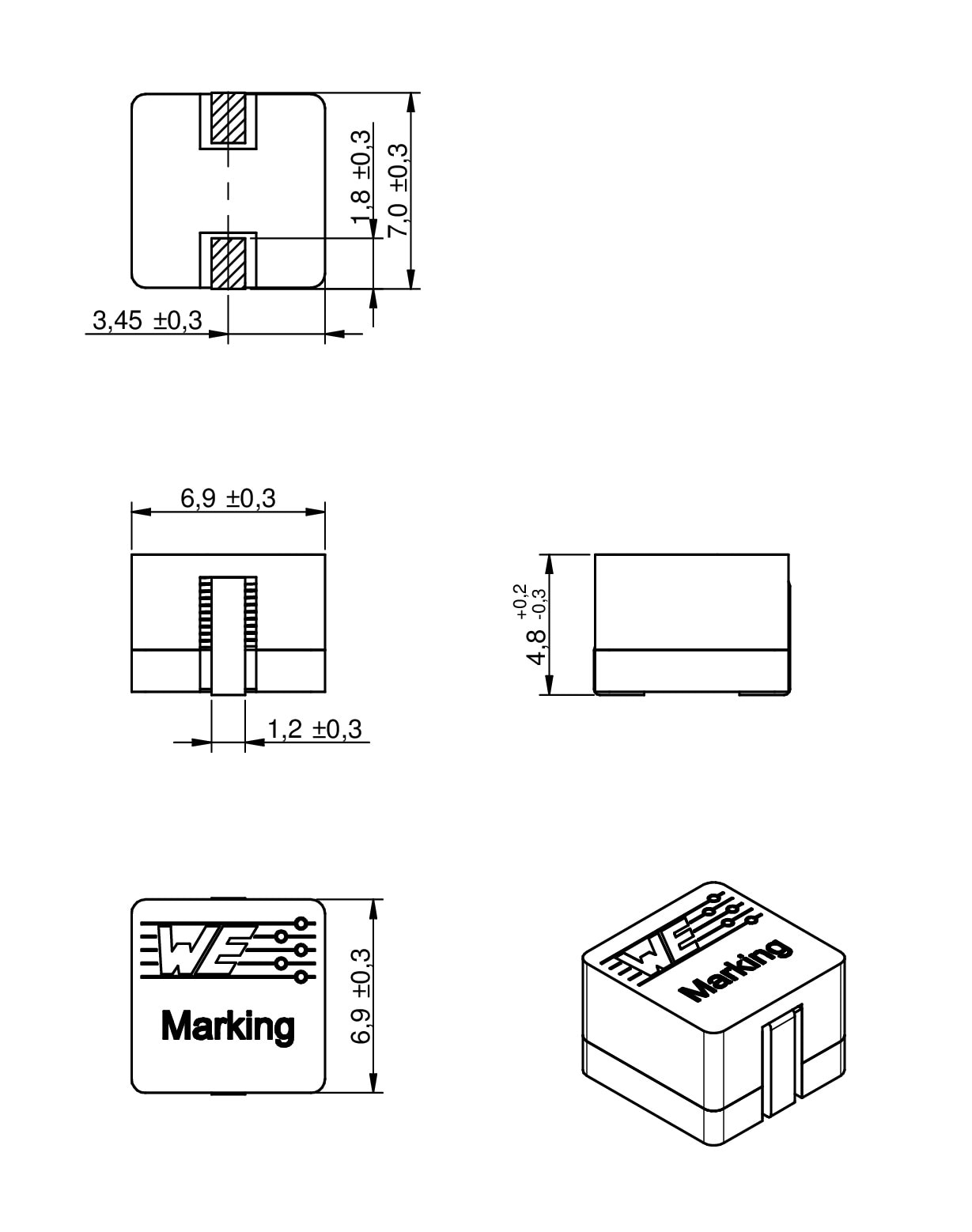

7050 7 6.9 4.8 Superflux SMT

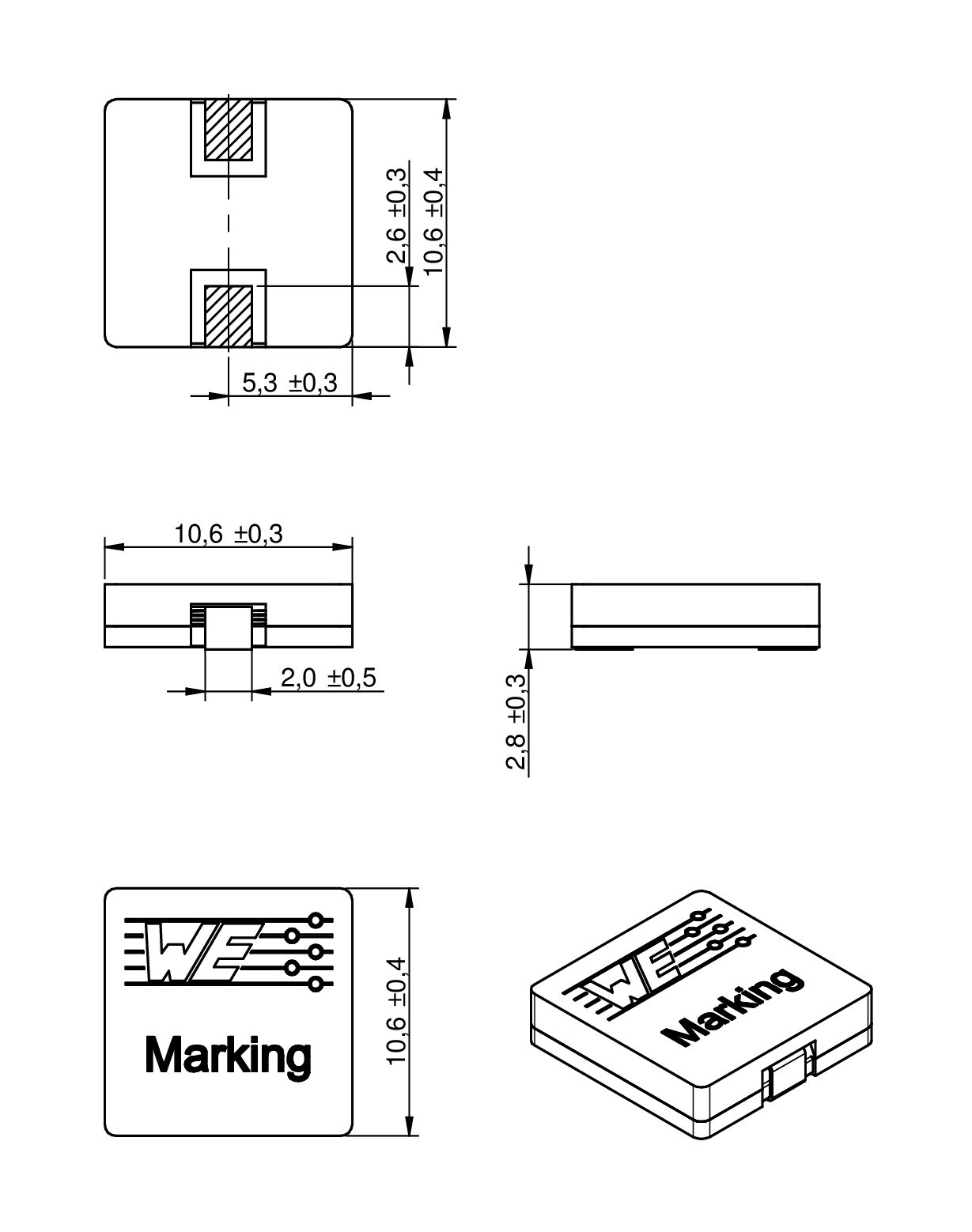

1030 10.6 10.6 2.8 Superflux SMT

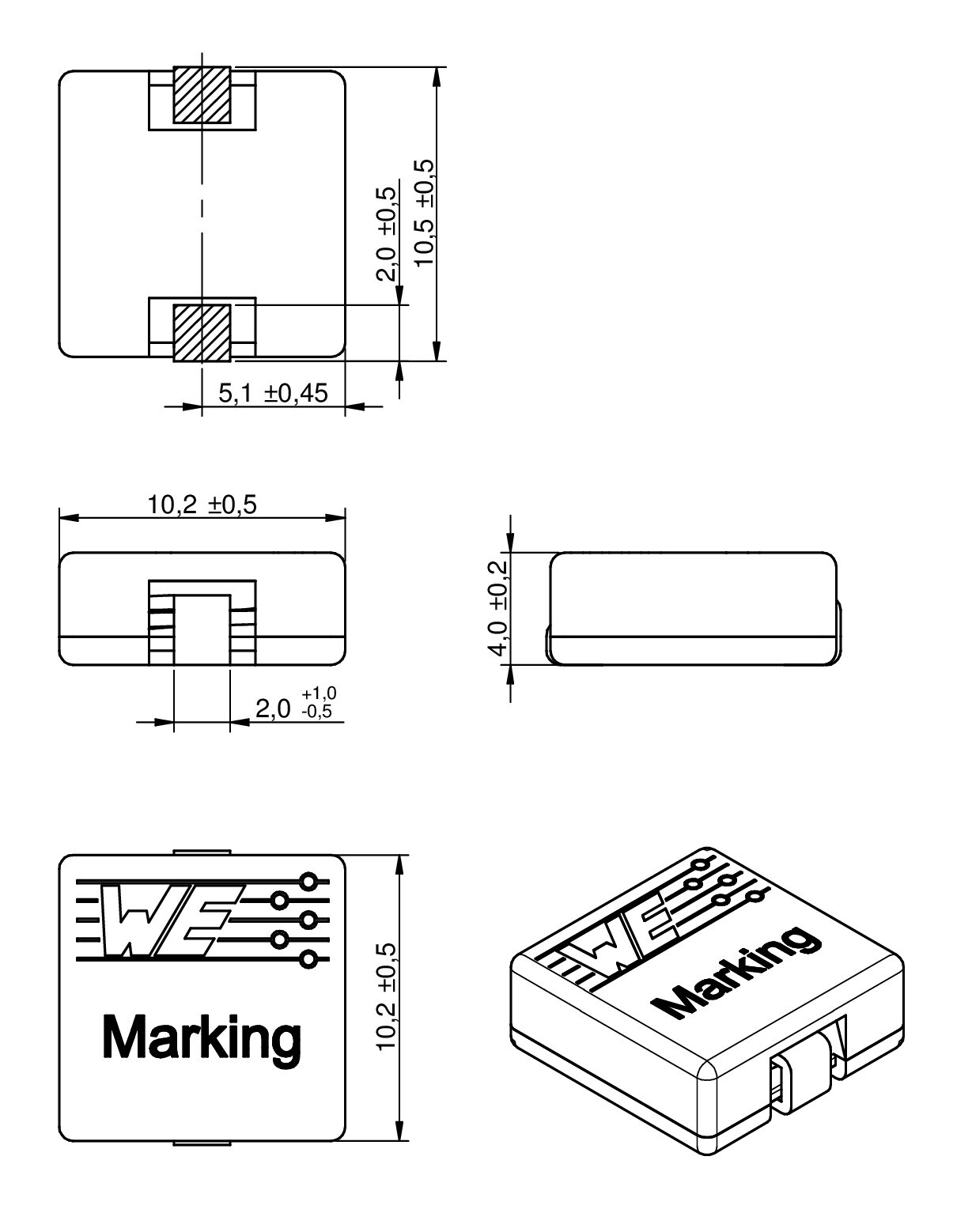

1040 10.5 10.2 4 WE-PERM SMT

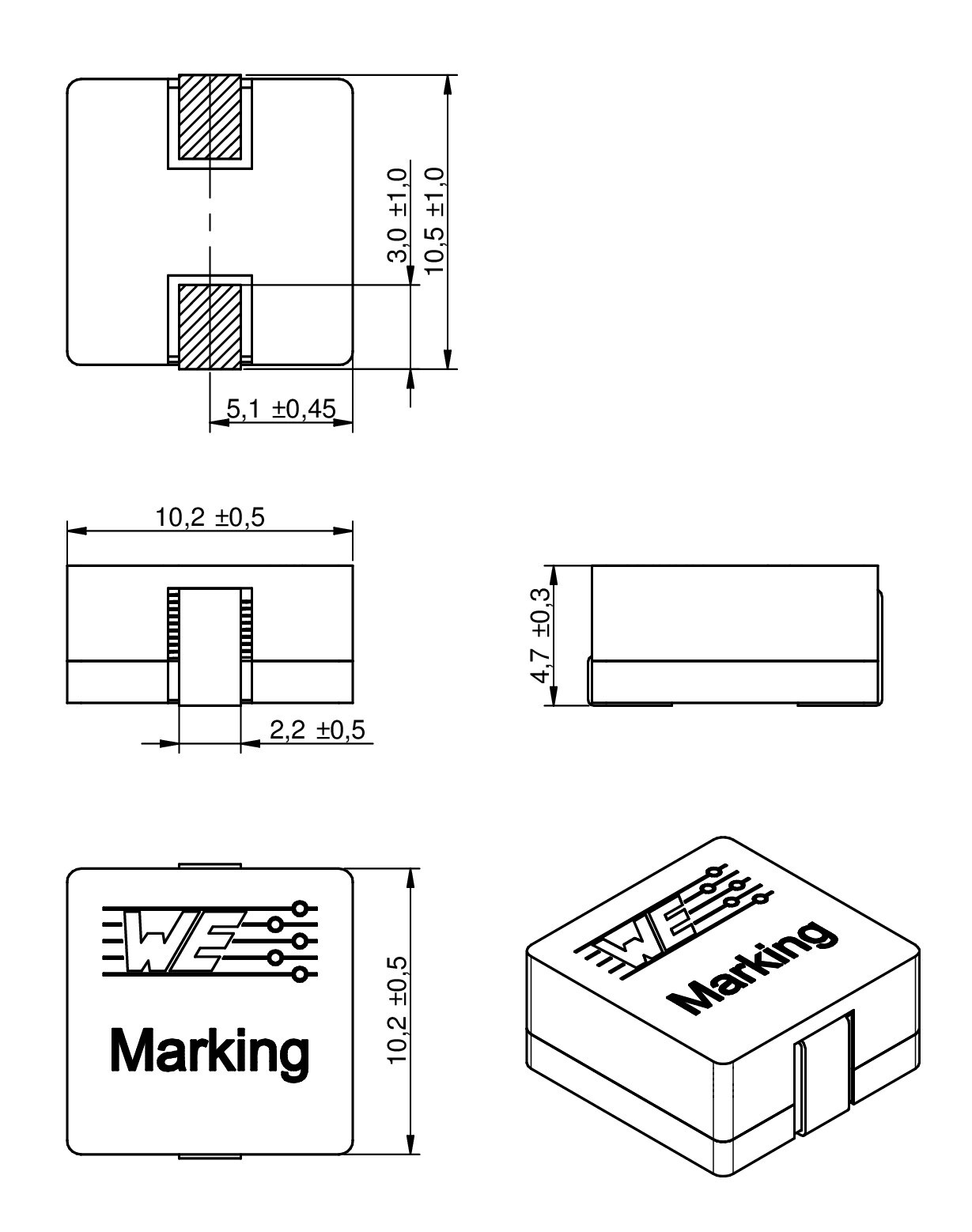

1050 10.5 10.2 4.7 Superflux SMT

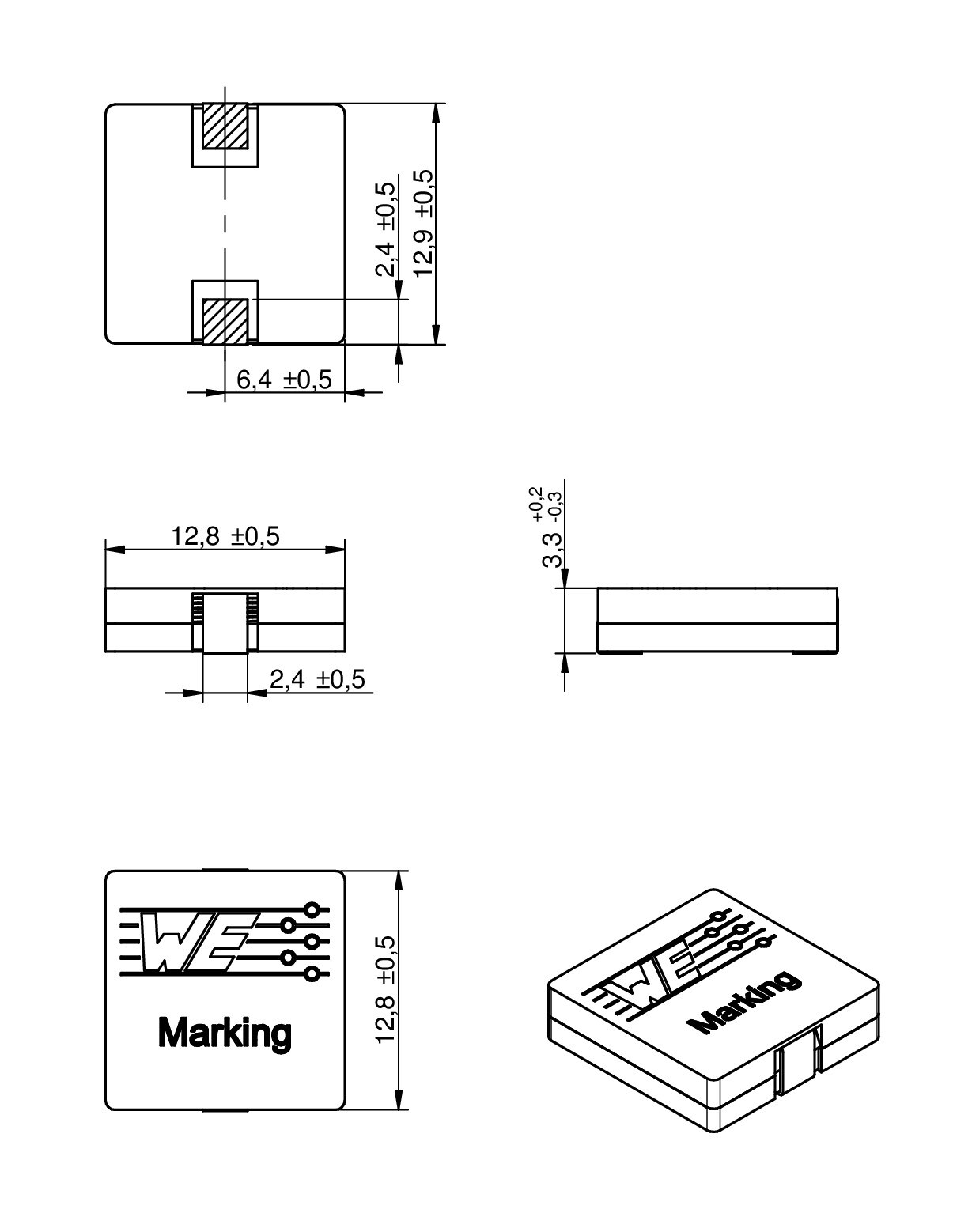

1335 - 12.8 3.3 Superflux SMT

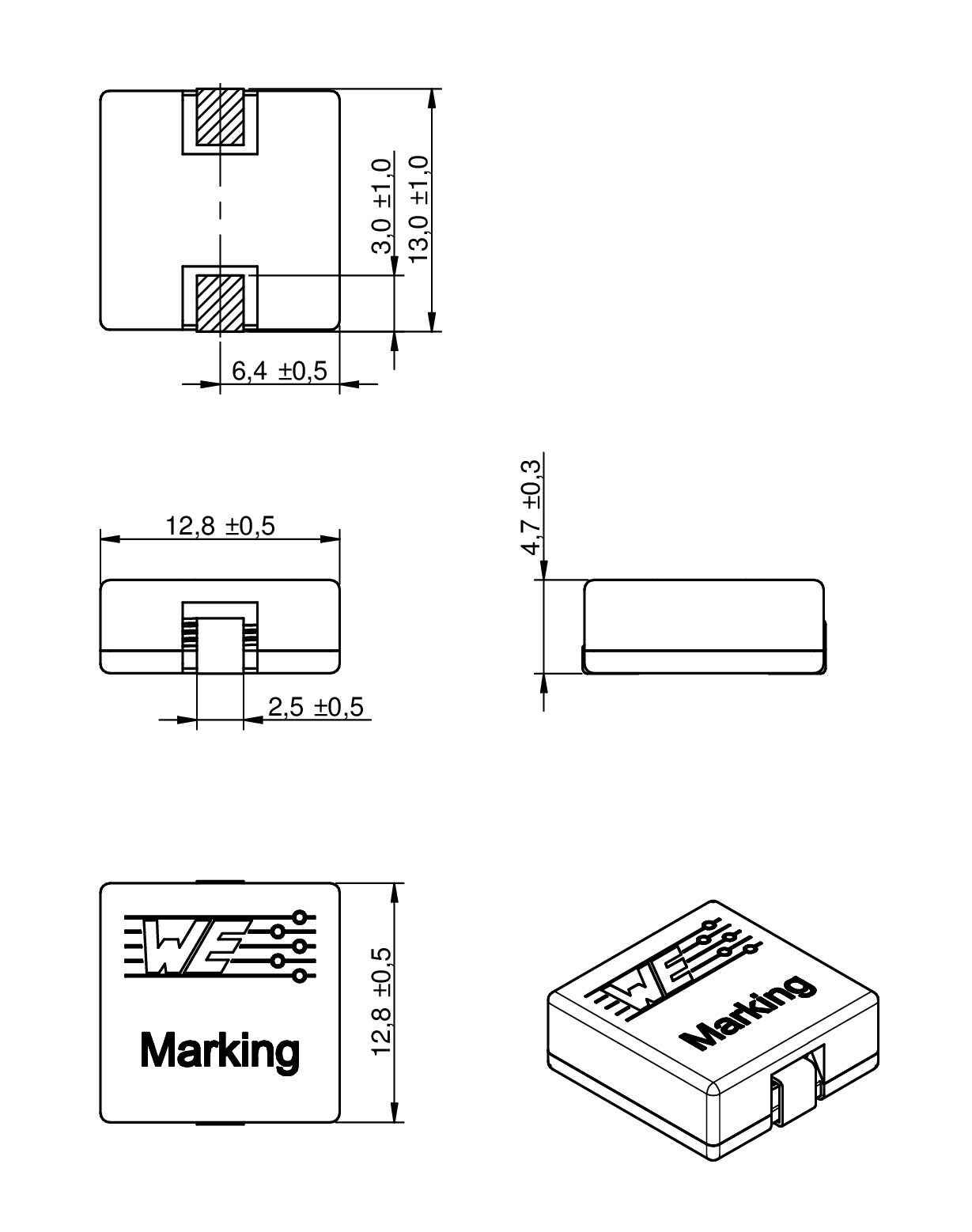

1350 13 12.8 4.7 WE-PERM SMT

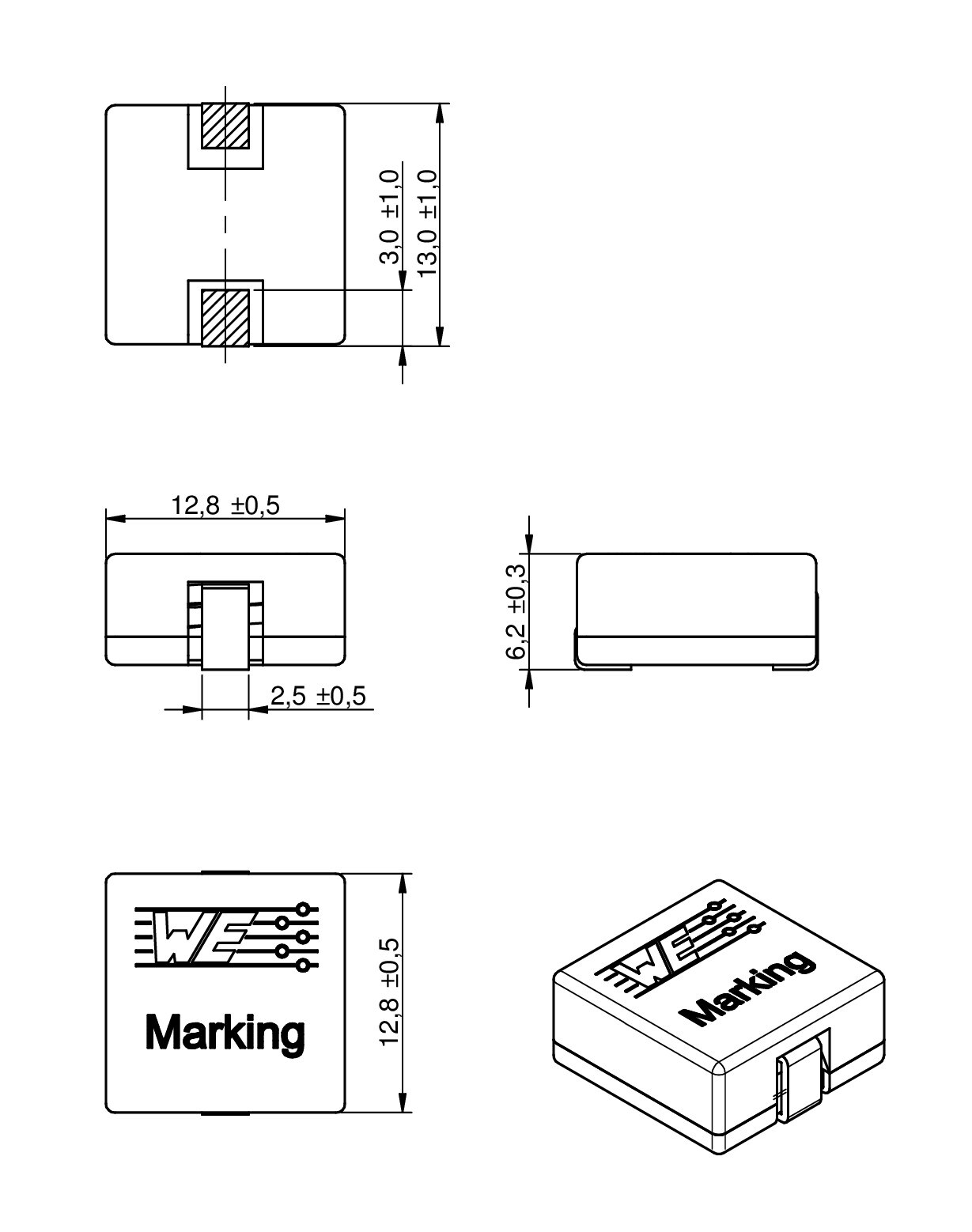

1365 - 12.8 6.2 WE-PERM SMT

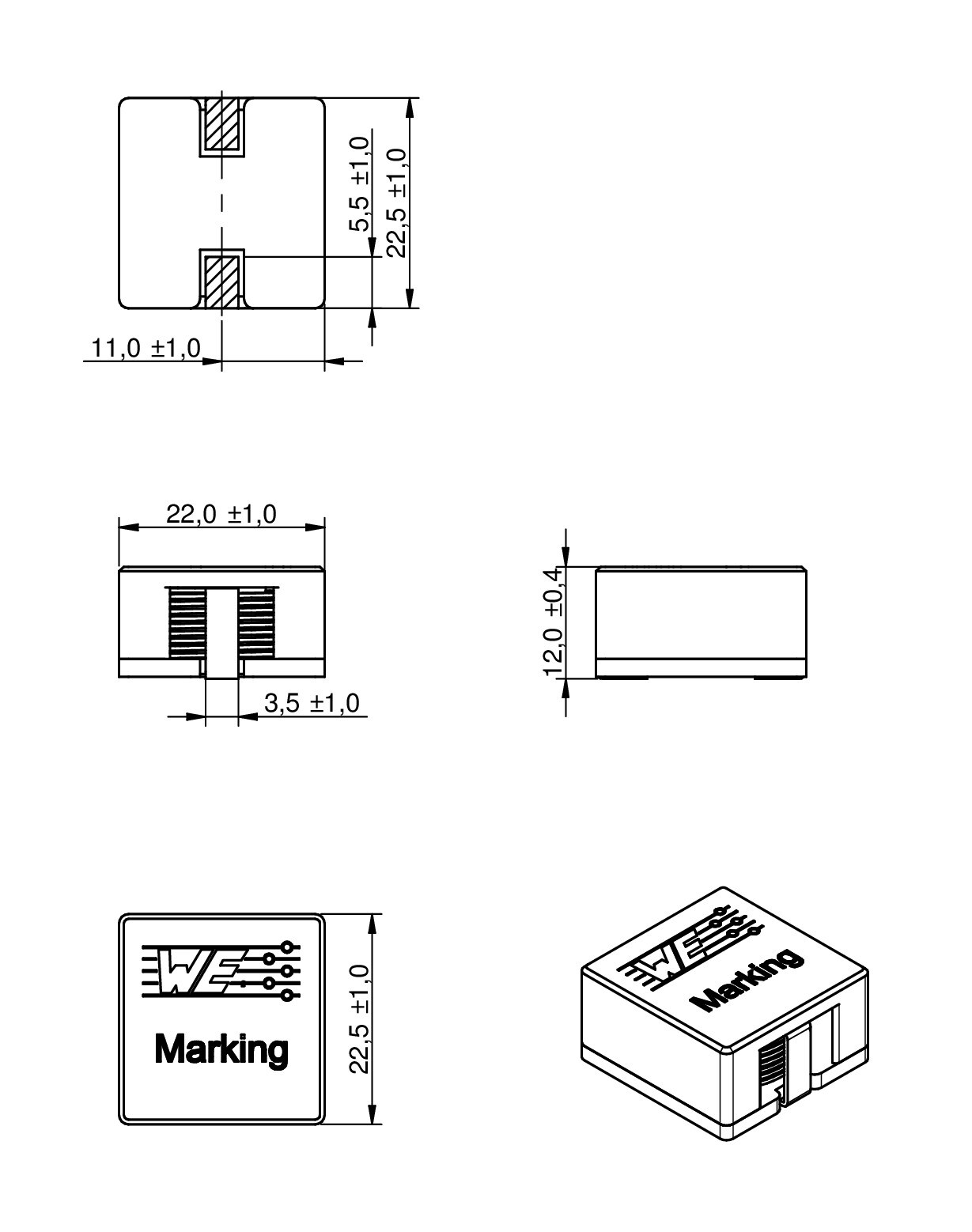

2212 22.5 22 12 MnZn SMT

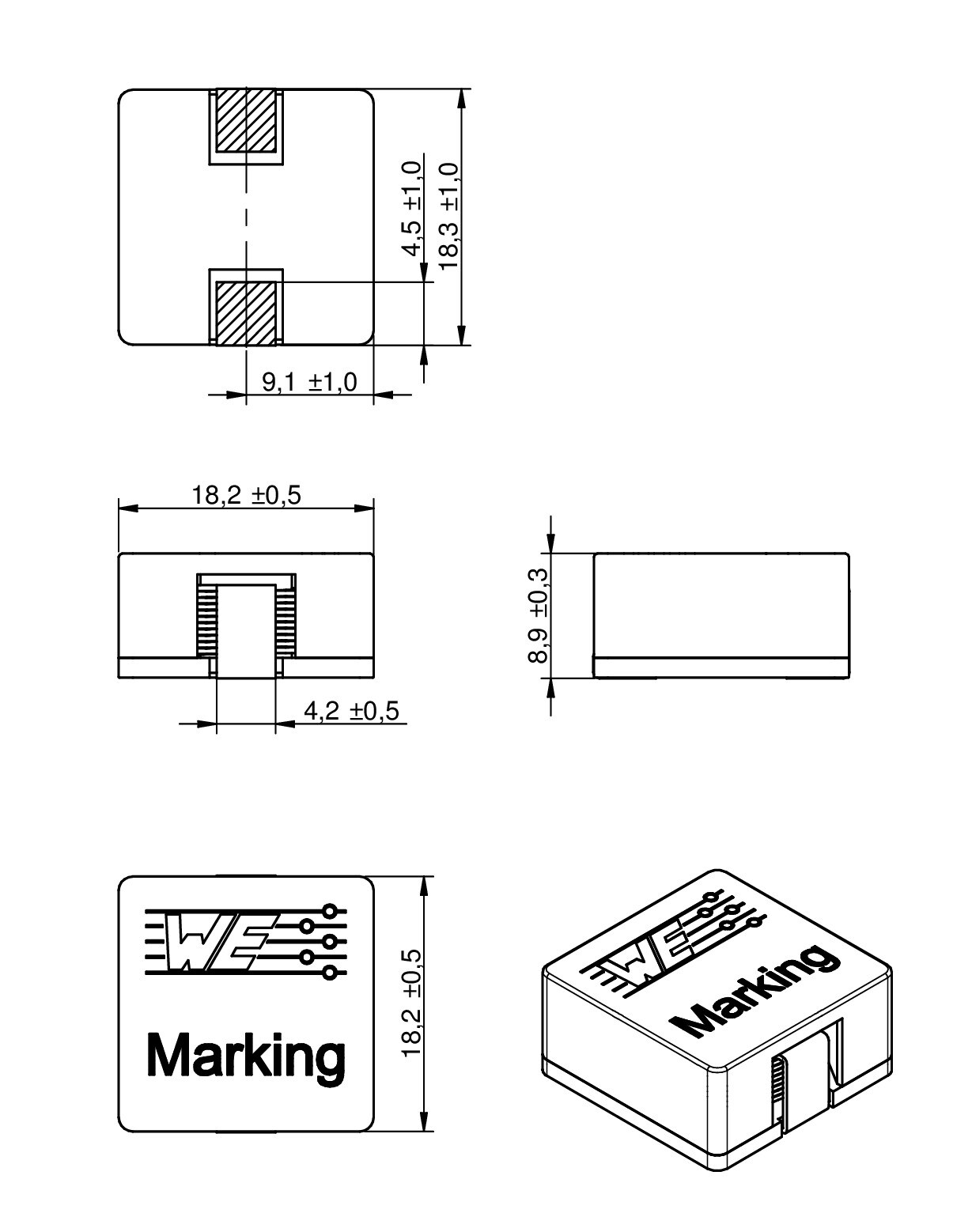

1890 18.3 18.2 8.9 WE-PERM 2 SMT

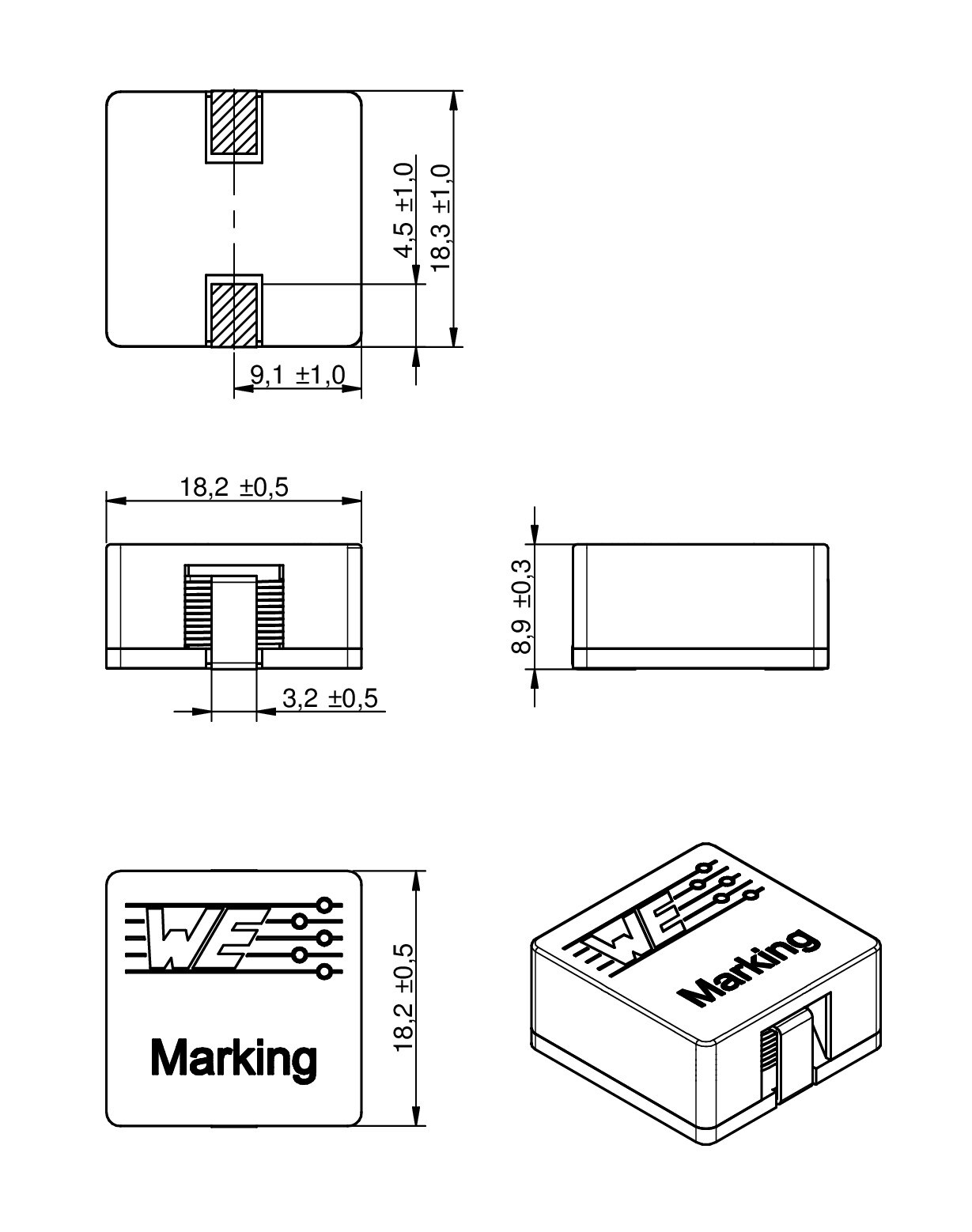

1890 18.3 18.2 8.9 MnZn SMT

Characteristics

  • AECQ 200 qualified
  • Magnetically shielded
  • Flat wire coil for low losses at high frequency
  • Low stray field
  • Operating temperature: –40 °C to +125°C / +150 °C / +155°C
  • Recommended solder profile: Reflow

Applications

  • Graphic cards
  • Laptops
  • Industrial computers
  • Motherboards
  • High current switching regulators
  • DC/DC converter
  • Polyphase-switching regulators
  • Filter

Products

All
5040
7030
7040
7050
1030
1040
1050
1335
1350
1365
2212
1890
1890
Order Code Data­sheet Simu­lation DownloadsL
(µH)
IRP,40K
(A)
ISAT,10%
(A)
ISAT,30%
(A)
RDC
(mΩ)
fres
(MHz)
MaterialDesign Kit Samples
744310013SPEC
8 files 0.13 40.75 16 48 0.91 400 Superflux744354
744355215SPEC
8 files 0.15 56.4 20 60 0.58 275 WE-PERM744355
744325016SPEC
8 files 0.16 57.2 24 58 0.51 400 Superflux744355
744355019SPEC
8 files 0.19 65 28 60 0.5 225 WE-PERM744356
744323020SPEC
8 files 0.2 52.4 21 50 0.82 216 Superflux744355
744355122SPEC
8 files 0.2 69.7 22 65 0.35 230 WE-PERM744356
744316022SPEC
8 files 0.22 29.9 14 25 1.25 507 Superflux
744311022SPEC
8 files 0.22 36.4 15 32 1.1 290 Superflux744354
744310024SPEC
8 files 0.24 28.8 18 40 1.8 220 Superflux744354
744314024SPEC
8 files 0.24 35.4 6 28 1 320 Superflux744354
744313025SPEC
8 files 0.25 61.7 22 60 0.75 170 Superflux744356
744355230SPEC
8 files 0.3 42.2 13 35 1.1 170 WE-PERM744355
744316033SPEC
8 files 0.33 25.5 9.5 20 1.75 402 Superflux
744323033SPEC
8 files 0.33 30.9 15 36 2.17 119 Superflux744355
744311047SPEC
8 files 0.4 27.9 11 25 1.85 250 Superflux744354
744325040SPEC
8 files 0.4 55.7 18 37 0.67 160 Superflux744355
744316047SPEC
8 files 0.47 19.5 8 16 2.75 280 Superflux
744314047SPEC
8 files 0.47 31.9 9 20 1.35 235 Superflux744354
744355047SPEC
8 files 0.47 50.1 24 50 0.9 95 WE-PERM744356
744355147SPEC
8 files 0.47 54.9 25 50 0.67 100 WE-PERM744356
744310055SPEC
8 files 0.52 19.2 8.5 20 3.7 140 Superflux744354
744323056SPEC
8 files 0.56 30.9 15 33 2.17 106 Superflux744355
744355256SPEC
8 files 0.56 35.6 12.5 30 1.61 100 WE-PERM744355
744316068SPEC
8 files 0.68 16 7 13.5 4 253 Superflux
744311068SPEC
8 files 0.68 20.9 9.5 20 3.1 105 Superflux744354
744323068SPEC
8 files 0.68 19.4 8 21 4.79 51 Superflux744355
744313068SPEC
8 files 0.68 38.5 13 40 1.58 90 Superflux744356
744325072SPEC
8 files 0.72 37.8 14 35 1.3 115 Superflux744355
744314076SPEC
8 files 0.76 22.9 8 15 2.25 200 Superflux744354
744355182SPEC
8 files 0.82 44.5 15 35 0.9 72 WE-PERM744356
7443556082SPEC
8 files 0.82 65.3 42 65 0.54 85 WE-PERM 2744357
744355090SPEC
8 files 0.9 36 11 28 1.6 72 WE-PERM744356
744310095SPEC
8 files 0.95 14.4 5 13 6.2 90 Superflux744354
744316100SPEC
8 files 1 14.8 5.5 11.5 4.75 158 Superflux
744311100SPEC
8 files 1 16.8 8 19 4.6 85 Superflux744354
744323100SPEC
8 files 1 19.4 10 21 4.79 69 Superflux744355
7443552100SPEC
8 files 1 23.1 7.5 20 3.3 80 WE-PERM744355
744314110SPEC
8 files 1.1 19.6 6 13 3.15 135 Superflux744354
744310115SPEC
8 files 1.15 11.8 7.5 13 8.6 84 Superflux744354
744323120SPEC
8 files 1.2 17.4 6.5 15 6.6 59 Superflux744355
744325120SPEC
8 files 1.2 32.6 12 25 1.8 75 Superflux744355
744313120SPEC
8 files 1.2 28.8 10 28 2.85 58 Superflux744356
7443551130SPEC
8 files 1.3 32.1 11 25 1.8 59 WE-PERM744356
7443556130SPEC
8 files 1.3 47.7 31 62 0.94 78 WE-PERM 2744357
7443550140SPEC
8 files 1.4 29 10 26 2.4 60 WE-PERM744356
744316150SPEC
8 files 1.5 11 5 9 8.15 110 Superflux
744310150SPEC
8 files 1.5 9.6 4.75 12 12.7 80 Superflux744354
744311150SPEC
8 files 1.5 13.8 4.5 14 6.6 72 Superflux744354
744314150SPEC
8 files 1.5 16.4 4 11 4.3 110 Superflux744354
744323150SPEC
8 files 1.5 17.4 7.5 18 6.6 43 Superflux744355
7443552150SPEC
8 files 1.5 18 6.5 17 5.3 63 WE-PERM744355
744325180SPEC
8 files 1.8 22.1 7 18 3.5 70 Superflux744355
744313180SPEC
8 files 1.8 19.5 8 22 5.6 48 Superflux744356
7443556190SPEC
8 files 1.9 42.1 23 52 1.2 51 WE-PERM 2744357
744310200SPEC
8 files 2 8.7 3 9 14.2 58 Superflux744354
744314200SPEC
8 files 2 13.8 4.5 9 5.85 68 Superflux744354
7443552200SPEC
8 files 2 14.8 5 13 7.3 53 WE-PERM744355
7443551200SPEC
8 files 2 26.5 9 22 2.6 45 WE-PERM744356
744316220SPEC
8 files 2.2 9.2 3.5 7.5 11.3 108 Superflux
744311220SPEC
8 files 2.2 10.2 5.6 13 11.4 52 Superflux744354
744323220SPEC
8 files 2.2 12.4 7 15 11.38 36 Superflux744355
744313220SPEC
8 files 2.2 19.4 8 18 5.7 40 Superflux744356
7443550230SPEC
8 files 2.3 23.8 7 17 3.7 40 WE-PERM744356
744325240SPEC
8 files 2.4 18.6 6.9 17 4.75 67 Superflux744355
7443556260SPEC
8 files 2.6 36.8 21 50 1.58 42 WE-PERM 2744357
7443552280SPEC
8 files 2.8 12.1 4.8 11 10.6 46 WE-PERM744355
7443551280SPEC
8 files 2.8 22.5 8 17.5 3.3 35 WE-PERM744356
7443550320SPEC
8 files 3.2 19.1 6 15 5.3 34 WE-PERM744356
744316330SPEC
8 files 3.3 7.1 2.75 5.8 18.5 66 Superflux
744311330SPEC
8 files 3.3 8.1 4.5 11 17.2 43 Superflux744354
744314330SPEC
8 files 3.3 10.9 3.2 8 9 65 Superflux744354
744325330SPEC
8 files 3.3 16.6 5 15 5.9 54 Superflux744355
744313330SPEC
8 files 3.3 16.3 5.5 14 8.1 30 Superflux744356
74435580330SPEC
8 files 3.3 33.2 27.5 45 1.7 26.5 MnZn
7443556350SPEC
8 files 3.5 24.2 17 37 3.1 38 WE-PERM 2744357
7443551370SPEC
8 files 3.7 18.3 7 16 4.9 26 WE-PERM744356
744325420SPEC
8 files 4.2 15.4 5 14 7.1 33 Superflux744355
7443552430SPEC
8 files 4.3 10.9 3.5 8 14.1 33 WE-PERM744355
7443556450SPEC
8 files 4.5 23.5 16 37 3.4 35 WE-PERM 2744357
744316470SPEC
8 files 4.7 6 2.5 4.7 24.5 57 Superflux
744311470SPEC
8 files 4.7 7.8 2.5 7 19.5 33 Superflux744354
7443551470SPEC
8 files 4.7 14.9 6 15 7 30 WE-PERM744356
7443550480SPEC
8 files 4.8 12.9 5.5 13 10.5 28 WE-PERM744356
744314490SPEC
8 files 4.9 8.3 2.2 6.5 14.5 56 Superflux744354
744325550SPEC
8 files 5.5 12 4.5 12 10.3 30 Superflux744355
744316560SPEC
8 files 5.6 5.5 2.4 4.6 28.5 48 Superflux
7443552560SPEC
8 files 5.6 8.3 3.3 7.5 20.6 30 WE-PERM744355
7443556560SPEC
8 files 5.6 22.8 15 33 3.7 28 WE-PERM 2744357
7443557560SPEC
8 files 5.6 27.1 26 29 2.82 26 MnZn
7443550600SPEC
8 files 6 11.2 5 11.5 13.5 22 WE-PERM744356
7443551600SPEC
8 files 6 13.6 6 14 8.4 22 WE-PERM744356
744314650SPEC
8 files 6.5 6.6 2 6 21.5 50 Superflux744354
744325650SPEC
8 files 6.5 11 4.4 10 12.5 27 Superflux744355
7443556680SPEC
8 files 6.8 22 13 27 4.1 24 WE-PERM 2744357
74435580680SPEC
8 files 6.8 30.5 9 31 2.1 18 MnZn
7443551730SPEC
8 files 7.3 16.5 5.5 12 5.9 28 WE-PERM744356
744314760SPEC
8 files 7.6 5.5 2.2 4.8 28.2 48 Superflux744354
7443557760SPEC
8 files 7.6 22.8 19 22 3.75 20 MnZn744357
744325780SPEC
8 files 7.8 10.7 4.2 9.5 13.6 23 Superflux744355
7443550820SPEC
8 files 8.2 12.5 5 11 11.6 20 WE-PERM744356
74435580820SPEC
8 files 8.2 26.1 7.5 30 2.7 17 MnZn
744314850SPEC
8 files 8.5 5.3 2 4.5 30.5 44 Superflux744354
7443551920SPEC
8 files 9.2 14.4 5 10.5 7.8 26 WE-PERM744356
744314101SPEC
8 files 10 5.3 1.8 4 33 40 Superflux744354
7443251000SPEC
8 files 10 9.5 4 8.5 16.3 21 Superflux744355
7443550101SPEC
8 files 10 11.1 5 10 14.1 18 WE-PERM744356
74435561100SPEC
8 files 10 16.5 10 21.5 6.9 14 WE-PERM 2744357
74435571100SPEC
8 files 10 16.4 8.8 18.5 6.9 16 MnZn744357
74435581000SPEC
8 files 10 22.9 8 26 3.4 15 MnZn
7443551111SPEC
8 files 11.3 13.1 4 9.5 9.1 12 WE-PERM744356
74435581200SPEC
8 files 12 20.1 5 25 4.3 13 MnZn
7443551131SPEC
8 files 13 11.9 4 9 11.2 14 WE-PERM744356
74435571500SPEC
8 files 15 14.1 10.75 14 9 14 MnZn744357
7443551151SPEC
8 files 15.4 10 3.5 8 14.8 15 WE-PERM744356
7443251600SPEC
8 files 16 6.25 3.2 6.5 34.5 18 Superflux744355
7443551181SPEC
8 files 18 7.4 3.5 7.5 22 16 WE-PERM744356
7443551221SPEC
8 files 22 7.1 3 6.5 24.7 14 WE-PERM744356
74435572200SPEC
8 files 22 10.9 9 11 14.6 10.5 MnZn744357
74435582200SPEC
8 files 22 15.6 5.5 18 7 8.3 MnZn
7443551331SPEC
8 files 33 6.6 2.5 5.5 30.5 11 WE-PERM744356
74435573300SPEC
8 files 33 8.7 8 9 21.7 9.5 MnZn744357
74435583300SPEC
8 files 33 10.6 12.5 15 13.2 6.8 MnZn
74435574700SPEC
8 files 47 6.4 6.25 7 33.5 7.5 MnZn744357
74435584700SPEC
8 files 47 8.4 10.25 12 19.2 6.1 MnZn
74435586800SPEC
8 files 68 6.9 8.25 9.5 27.3 5 MnZn
74435588200SPEC
8 files 82 6.6 7.75 8.5 30.4 4.4 MnZn
