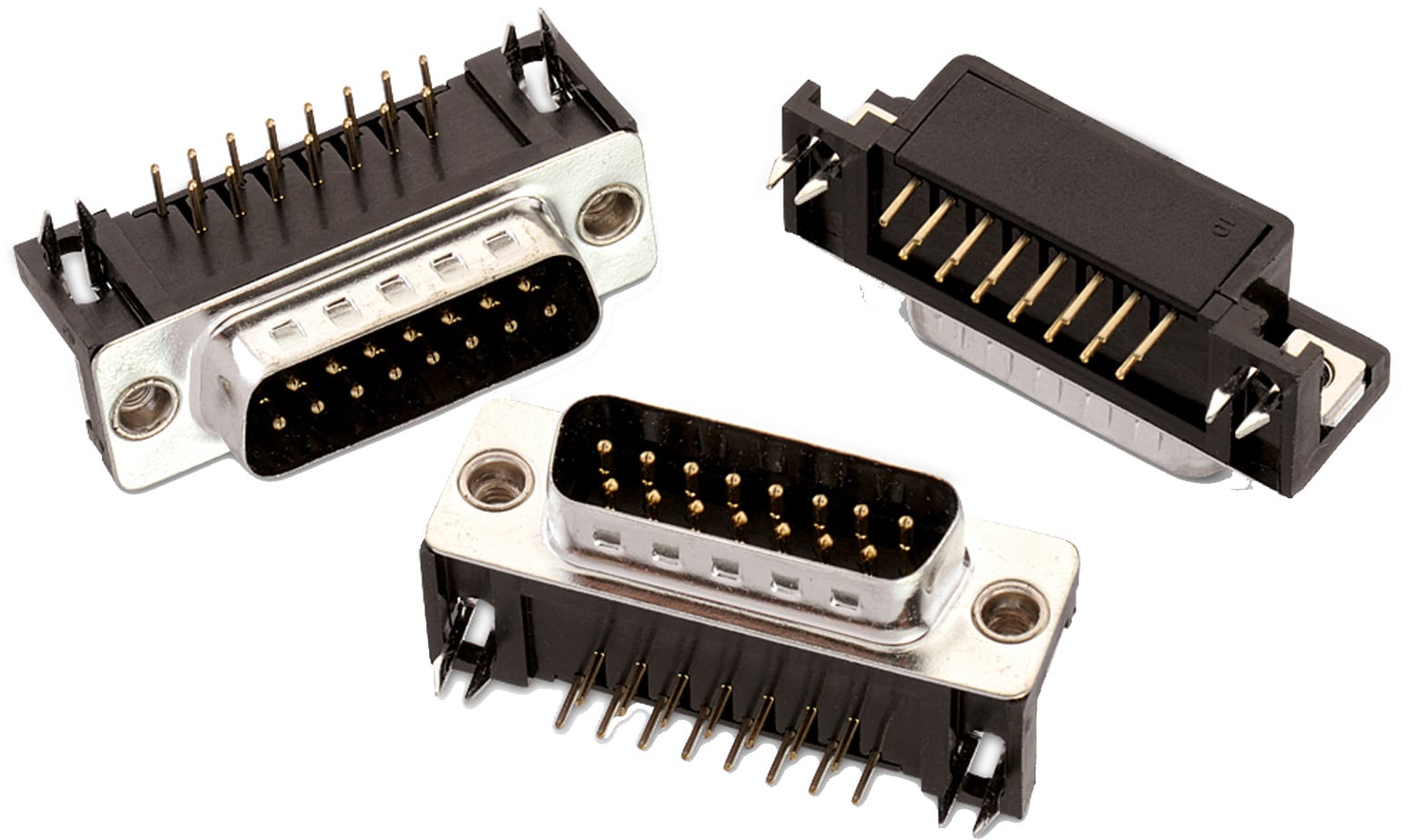

WR-DSUB 10.30 mm Male Angled PCB Connector w/o Hex Screw

General Information
Operating Temperature-55 °C up to +105 °C
ComplianceRoHS
Quality Class3 as per CECC 75 301-802
GenderMale
TypeAngled
Insulator MaterialPBT
Insulator Flammability RatingUL94 V-0
Contact MaterialCopper Alloy
Contact PlatingSelective Gold
Contact TypeStamped
Shielding MaterialSteel
Shielding PlatingNickel (Ni)
Electrical Properties
IR3 A
Working Voltage125 V (AC)
Withstanding Voltage1000 V (AC)
Contact Resistance30 mΩ

Products

Order Code Data­sheet DownloadsPinsGenderTypeOperating TemperatureWorking Voltage
(V (AC))
Samples
618009233721SPEC
6 files 9 Male Angled -55 °C up to +105 °C 125
618015233721SPEC
6 files 15 Male Angled -55 °C up to +105 °C 125
618025233721SPEC
6 files 25 Male Angled -55 °C up to +105 °C 125
618037233721SPEC
6 files 37 Male Angled -55 °C up to +105 °C 125
Order Code Data­sheet
618009233721SPEC
618015233721SPEC
618025233721SPEC
618037233721SPEC
Samples
Order Code Data­sheet DownloadsPinsGenderTypeOperating TemperatureWorking Voltage
(V (AC))
Samples
