WL-TIRC THT Infrared Round Color

Bauform	Maße	Montageart

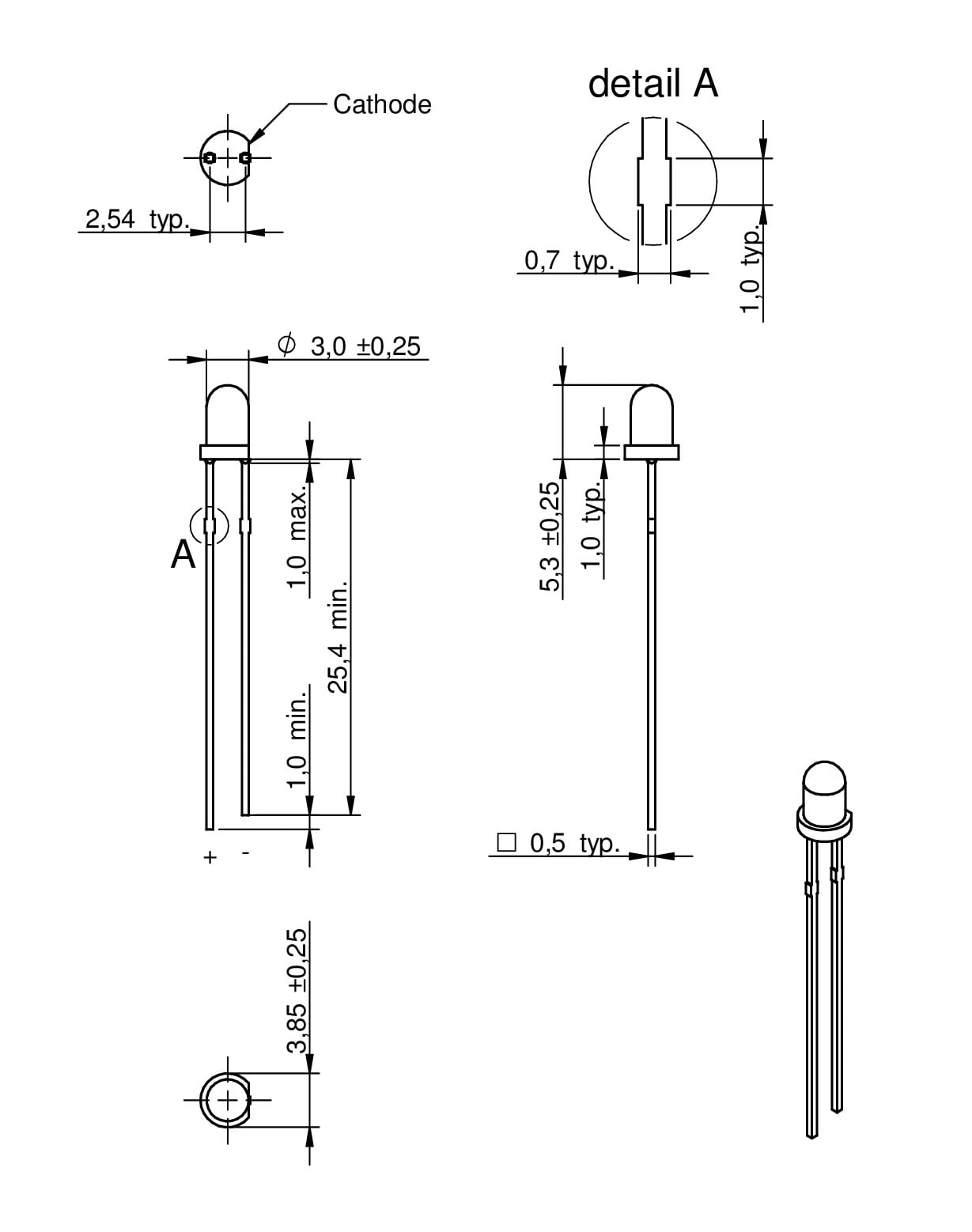

3 mm		THT

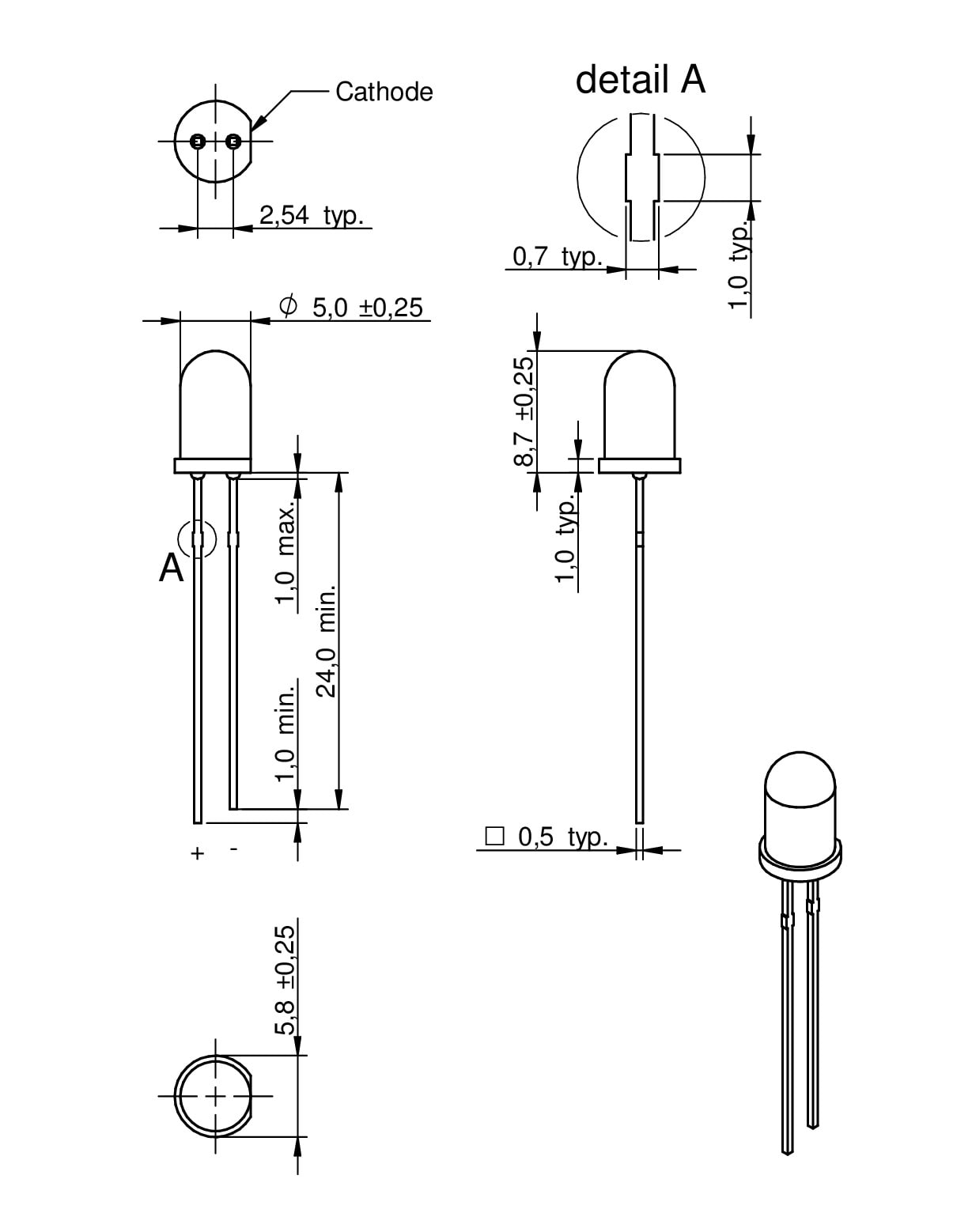

5 mm		THT

LTSpice-Dateien

LT
LTSpice_WL-TIRC (rev22a).zip
|
1.9 KB

Merkmale

Infrarot Emitter
Sehr hohe Strahlungsintensität
Standardgrößen 3 mm und 5 mm
Schnelle Schaltzeiten

Anwendung

Sensorik
Abstandsmessung
Fernbedienungen
Rauchmelder
Datenübertragung

Artikeldaten

Alle

3 mm

5 mm

Artikel Nr.	Datenblatt	Downloads	Status	λ_{Peak typ.} (nm)	λ_{Centroid max.}	I_{e typ.} (mW/sr)	V_{F typ.} (V)	2θ_{50% typ.} (°)	Chiptechnologie	Muster
15400385F3590	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_3mm (rev1).igs \| 245.1 KB STP STP_WL-TIRC_3mm (rev1).stp \| 76.5 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	850	845.0	60	1.5	30	AlGaAs
15400585F3590	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_5mm (rev1).igs \| 234.3 KB STP STP_WL-TIRC_5mm (rev1).stp \| 74.2 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	850	845.0	85	1.5	30	AlGaAs
15400394F3590	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_3mm (rev1).igs \| 245.1 KB STP STP_WL-TIRC_3mm (rev1).stp \| 76.5 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	940.0	30	1.3	30	AlGaAs
15400594F3590	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_5mm (rev1).igs \| 234.3 KB STP STP_WL-TIRC_5mm (rev1).stp \| 74.2 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	940.0	30	1.3	30	AlGaAs

Artikel Nr.	Datenblatt
15400385F3590	SPEC
15400585F3590	SPEC
15400394F3590	SPEC
15400594F3590	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	λ_{Peak typ.} (nm)	λ_{Centroid max.}	I_{e typ.} (mW/sr)	V_{F typ.} (V)	2θ_{50% typ.} (°)	Chiptechnologie	Muster
