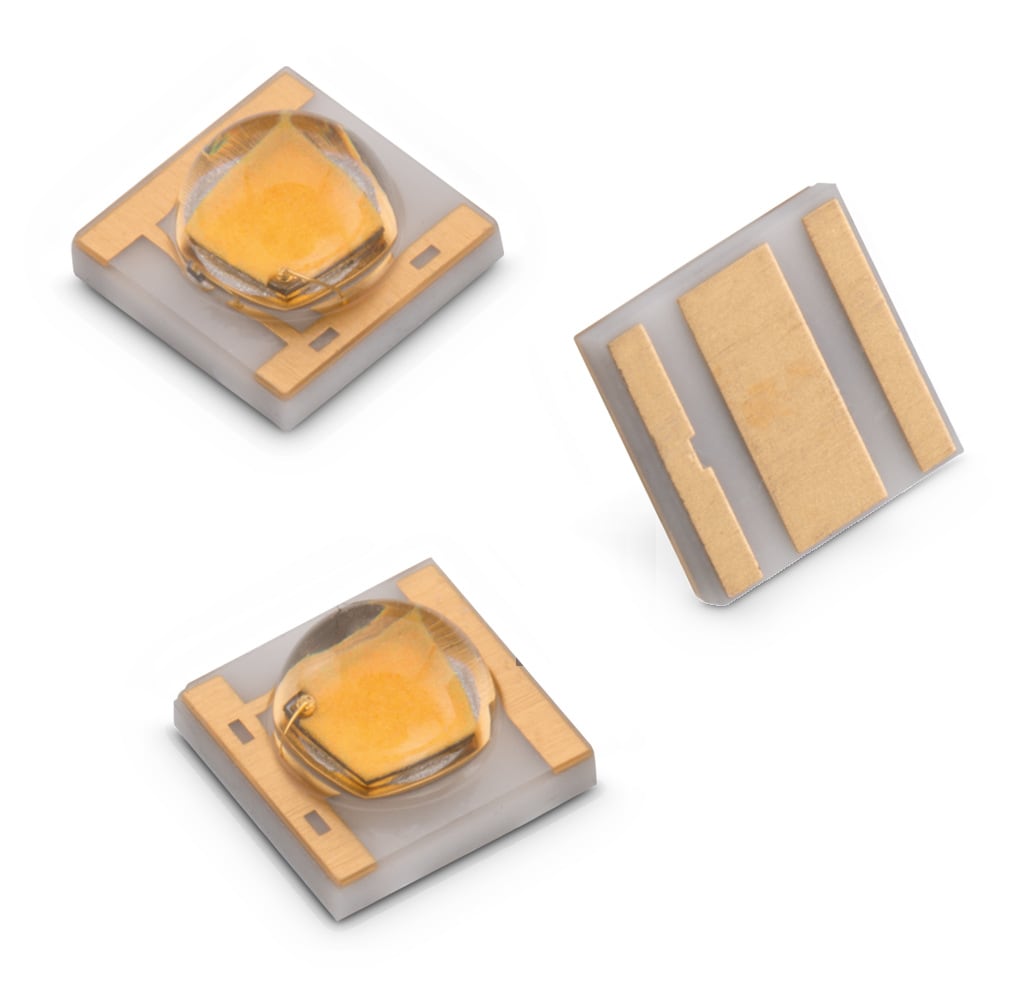

WL-SWTC SMT White Top view Ceramic LED

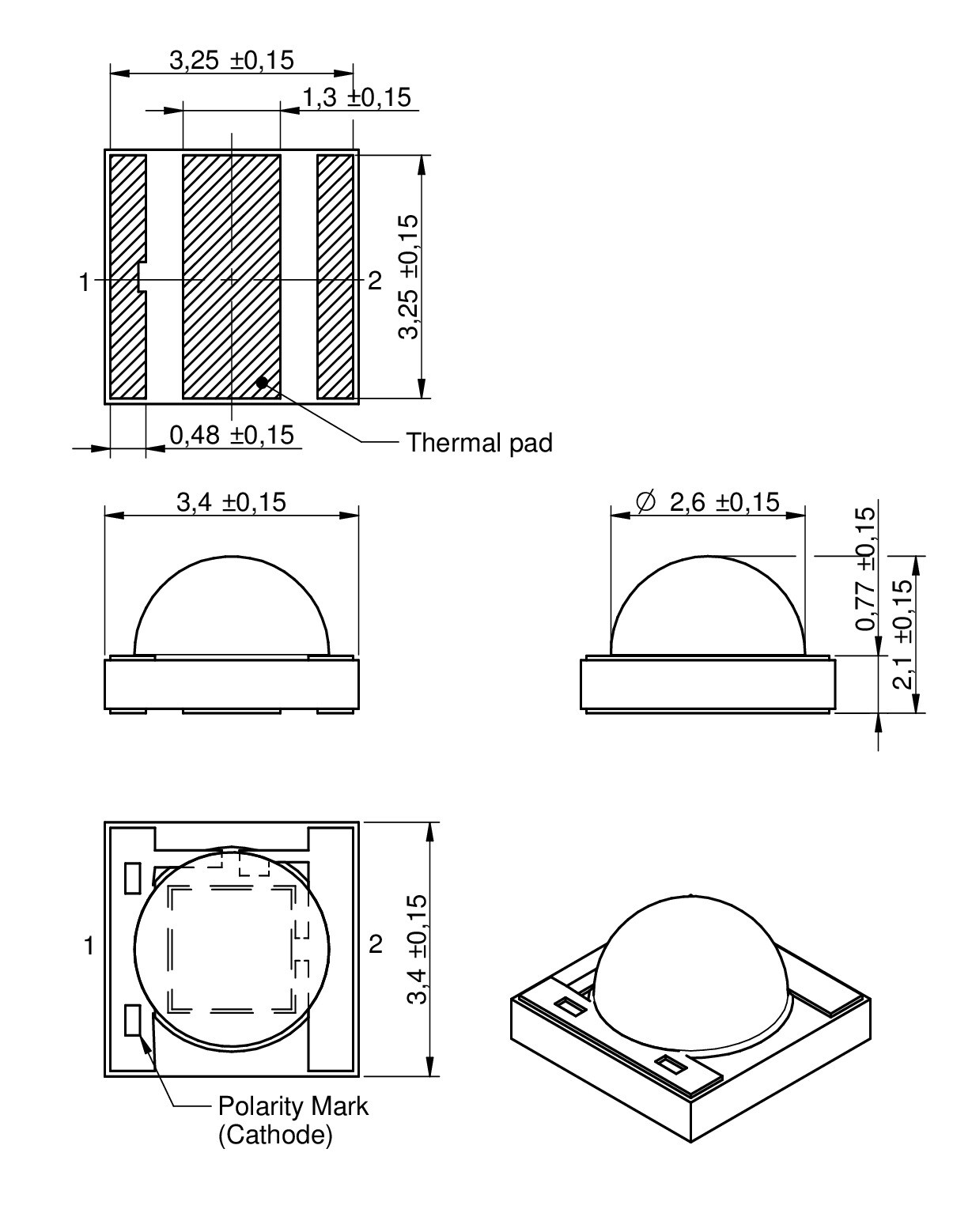

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
3535		3.45	3.45	0.71	SMT

LTSpice-Dateien

LT
LTSpice_WL-SWTC (rev22a).zip
|
1.8 KB

Merkmale

Schnellwechseln
Keine IR Strahlen
Hohe Helligkeit
Geringe Seitenausstrahlung
Klare Silikonlinse
Aufsicht / Draufsicht / Ansicht von oben
Flexibel mit zusätzlicher optischer Linse kombinierbar
Verschiedene Farbtemperaturen
Kompakte Anschlussstelle
Hitzebeständigkeit vom Anschluss zum Lötpunkt: 8 K/W
LED Anschlusstemperatur: 150°C
Feuchtigkeitsempfindlichkeit Level: 2

Anwendung

Innenbeleuchtung: Spotbeleuchtung, Deckenbeleuchtung, Regalbeleuchtung
Außenbeleuchtung: Straßen-, Sicherheits-, Tunnel-, Parkplatzbeleuchtung und Fußgängerampeln
Industrielle Beleuchtung: hohe und tiefe Decken
Endverbraucher: Taschenlampen
Beleuchtung für landwirtschaftliche Geräte
LED Signal- und Symbolleuchten

Application Notes

DNS001 LED Driver with MagI³C Power Module
PDF

Artikeldaten

3535

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Farbe	CCT max.	Φ_{V typ.} (lm)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Bauform	Design Kit	Muster
158353060	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTC (rev22c).IntLib \| 51.5 KB CDS Cadence_WL-SWTC (rev25a).zip \| 299.9 KB EAG Eagle_WL-SWTC (rev22a).lbr \| 18.4 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTC-3535 (rev1).igs \| 667.4 KB STP Download_STP_WL-SWTC-3535 (rev1).stp \| 251.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTC (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kaltweiß	6000.0	135	3.2	InGaN	120	3535	158300
158353050	SPEC		25 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTC (rev22c).IntLib \| 51.5 KB CDS Cadence_WL-SWTC (rev25a).zip \| 299.9 KB EAG Eagle_WL-SWTC (rev22a).lbr \| 18.4 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTC-3535 (rev1).igs \| 667.4 KB STP Download_STP_WL-SWTC-3535 (rev1).stp \| 251.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTC (rev22a).zip \| 3.2 KB Strahldaten ASA ASAP-and-APEX_dis_158353050_5M (rev1p0).zip \| 120.9 MB COD CodeV_ray_158353050_5M (rev1p0).zip \| 120.9 MB FRE Fred_dat_158353050_5M (rev1p0).zip \| 120.9 MB FRE Fred_txt_158353050_5M (rev1p0).zip \| 188.9 MB LIG LightTools_ray_158353050_5M (rev1p0).zip \| 120.9 MB LIG LightTools_txt_158353050_5M (rev1p0).zip \| 188.9 MB LUC LucidShape_ray_158353050_5M (rev1p0).zip \| 120.9 MB LUC LucidShape_txt_158353050_5M (rev1p0).zip \| 188.9 MB OPT OpTaliX_dis_158353050_5M (rev1p0).zip \| 120.9 MB OPT OpTaliX_txt_158353050_5M (rev1p0).zip \| 188.9 MB OPT OptiCAD_dat_158353050_5M (rev1p0).zip \| 120.9 MB OPT OptiCAD_txt_158353050_5M (rev1p0).zip \| 188.9 MB RIR Photopia_rir_158353050_5M (rev1p0).zip \| 120.9 MB SIM Simulux_ray_158353050_5M (rev1p0).zip \| 120.9 MB SPE Speos_ray_158353050_5M (rev1p0).zip \| 125 MB SRC Lucaray-maker_src_158353050_5M (rev1p0).zip \| 120.9 MB TRA TracePro_txt_158353050_5M (rev1p0).zip \| 188.9 MB ZEM ZemaxBin_dat_158353050_5M (rev1p0).zip \| 120.9 MB ZEM Zemax_dat_158353050_5M (rev1p0).zip \| 188.9 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Tageslicht	5000.0	135	3.2	InGaN	120	3535	158300
158353040	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SWTC (rev22c).IntLib \| 51.5 KB CDS Cadence_WL-SWTC (rev25a).zip \| 299.9 KB EAG Eagle_WL-SWTC (rev22a).lbr \| 18.4 KB CAD-Dateien ZIP IGS Download_IGS_WL-SWTC-3535 (rev1).igs \| 667.4 KB STP Download_STP_WL-SWTC-3535 (rev1).stp \| 251.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SWTC (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Moonlight	4000.0	121	3.2	InGaN	120	3535	158300

Artikel Nr.	Datenblatt	Simulation
158353060	SPEC
158353050	SPEC
158353040	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Farbe	CCT max.	Φ_{V typ.} (lm)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Bauform	Design Kit	Muster
