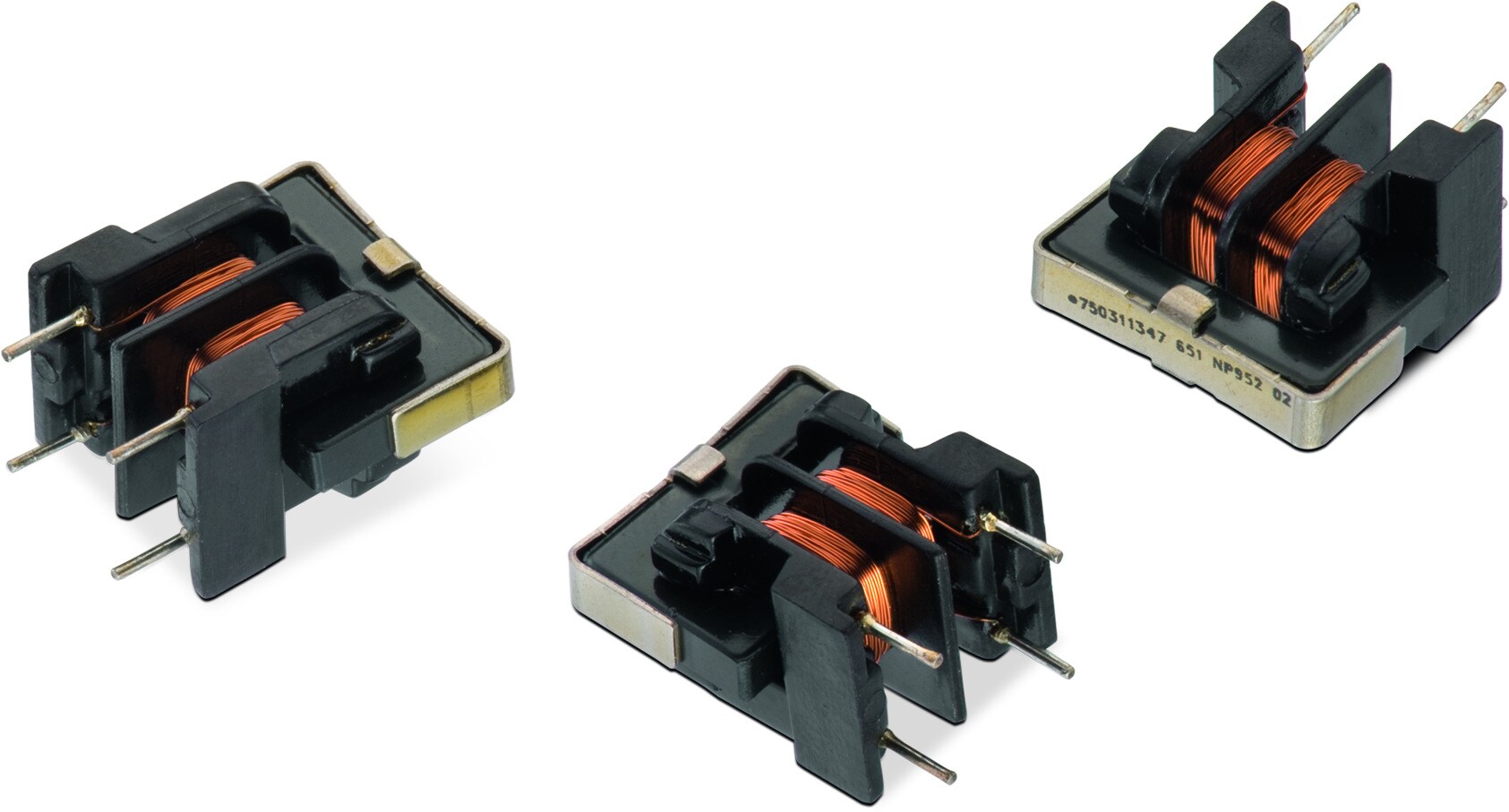

WE-TFC Stromkompensierte Netzdrossel
| Bauform | Maße | L (mm) | B (mm) | H (mm) | Montageart | |
|---|---|---|---|---|---|---|
UU9.8V | 17 | 11.5 | 17 | THT | ||
UU9.8H | 17 | 15.5 | 12.5 | THT |
LTSpice-Dateien
Merkmale
- Entstörung von Gleichtaktstörungen bis zu 70 dB
- Ca. 1% Streuinduktivität zur symmetrischen Entstörung
- Hohe Isolationsspannung zwischen den Wicklungen
- Brennbarkeit gemäß UL 94 V-0
- Klimakategorie 40/125/21
Anwendung
- Netzfilter
- Kompakte Schaltnetzteile
- Elektronische Vorschaltgeräte (LED Lampen)
- Beleuchtung
- Weiße Ware
Artikeldaten
Alle
UU9.8V
UU9.8H
Filtern nach
in anzeigen
Artikel in 2 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | IR(A) | L(mH) | RDC max.(Ω) | VR(V (AC)) | VT(V (AC)) | Material | L(mm) | B(mm) | H(mm) | Montageart | Design Kit | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
744861018 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom1 A | Induktivität1.8 mH | Gleichstromwiderstand0.31 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit – | |||
744861033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.8 A | Induktivität3.3 mH | Gleichstromwiderstand0.51 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit | |||
744861056 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.6 A | Induktivität5.6 mH | Gleichstromwiderstand0.83 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit – | |||
744861082 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.5 A | Induktivität8.2 mH | Gleichstromwiderstand1.3 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit | |||
744861100 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.45 A | Induktivität10 mH | Gleichstromwiderstand1.65 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit – | |||
744861120 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.4 A | Induktivität12 mH | Gleichstromwiderstand2 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit – | |||
744861180 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.3 A | Induktivität18 mH | Gleichstromwiderstand3.1 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit | |||
744861250 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.25 A | Induktivität25 mH | Gleichstromwiderstand3.6 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite15.5 mm | Höhe12.5 mm | MontageartTHT | Design Kit – | |||
744862018 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom1 A | Induktivität1.8 mH | Gleichstromwiderstand0.31 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit | |||
744862033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.8 A | Induktivität3.3 mH | Gleichstromwiderstand0.51 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit – | |||
744862056 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.6 A | Induktivität5.6 mH | Gleichstromwiderstand0.83 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit | |||
744862082 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.5 A | Induktivität8.2 mH | Gleichstromwiderstand1.3 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit – | |||
744862100 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.45 A | Induktivität10 mH | Gleichstromwiderstand1.65 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit – | |||
744862120 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.4 A | Induktivität12 mH | Gleichstromwiderstand2 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit | |||
744862180 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.3 A | Induktivität18 mH | Gleichstromwiderstand3.1 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit – | |||
744862250 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Nennstrom0.25 A | Induktivität25 mH | Gleichstromwiderstand3.6 Ω | Nennspannung300 V (AC) | Prüfspannung2500 V (AC) | MaterialMnZn | Länge17 mm | Breite11.5 mm | Höhe17 mm | MontageartTHT | Design Kit |
