Bauform | L (mm) | W (mm) | H (mm) | Montageart | ||
---|---|---|---|---|---|---|

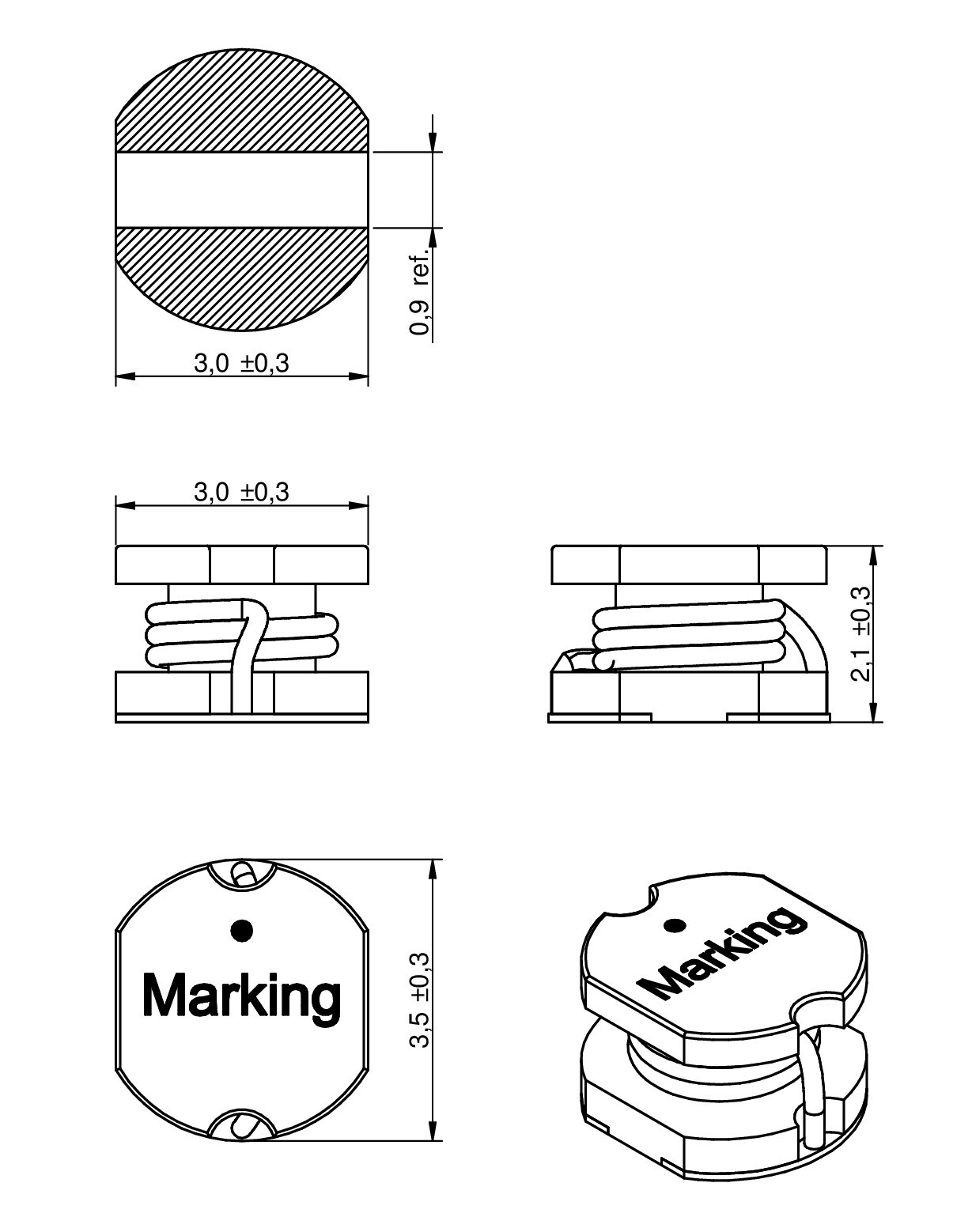

3521 | 3 | 3.5 | 2.1 | SMT | ||

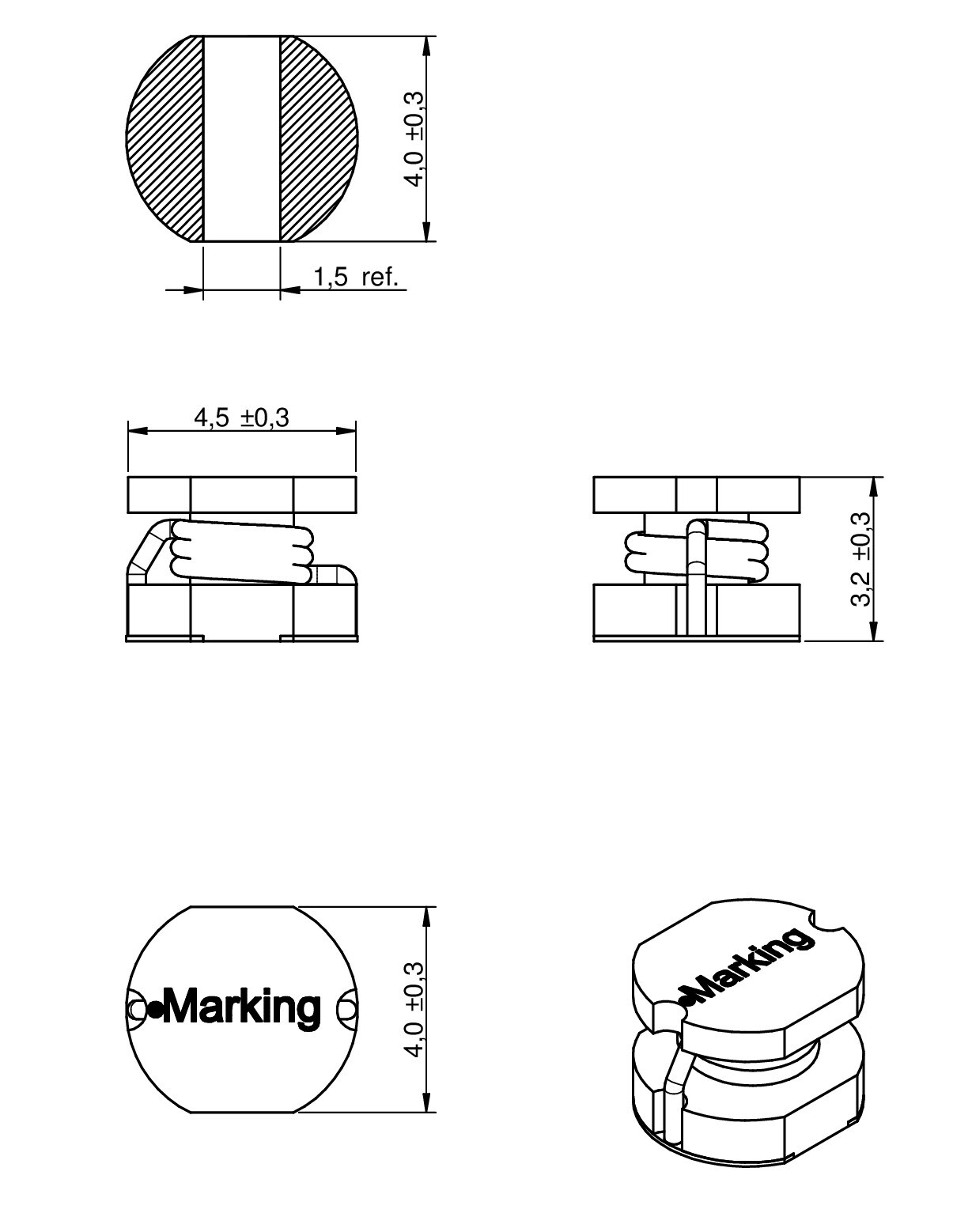

4532 | - | - | 3.2 | SMT | ||

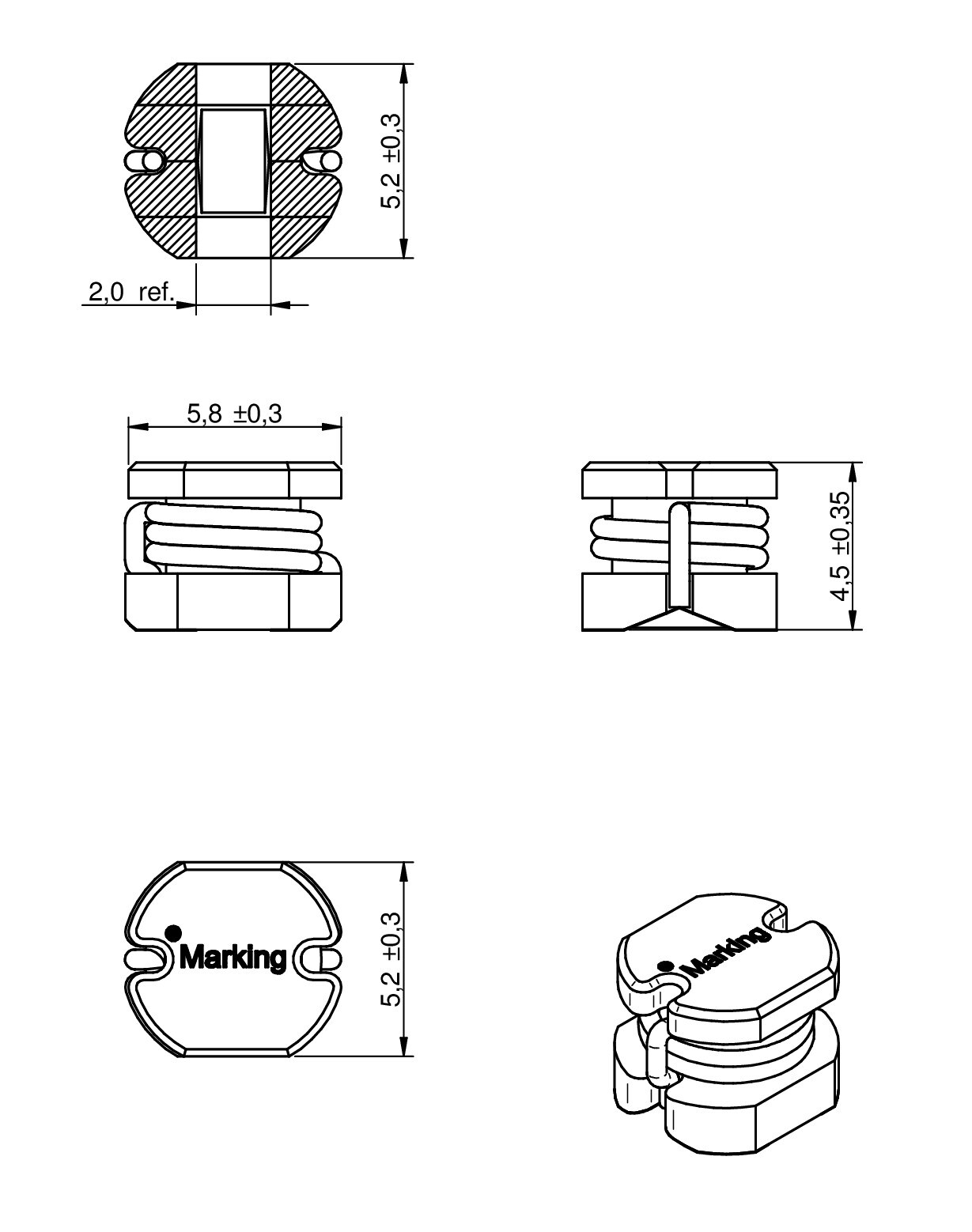

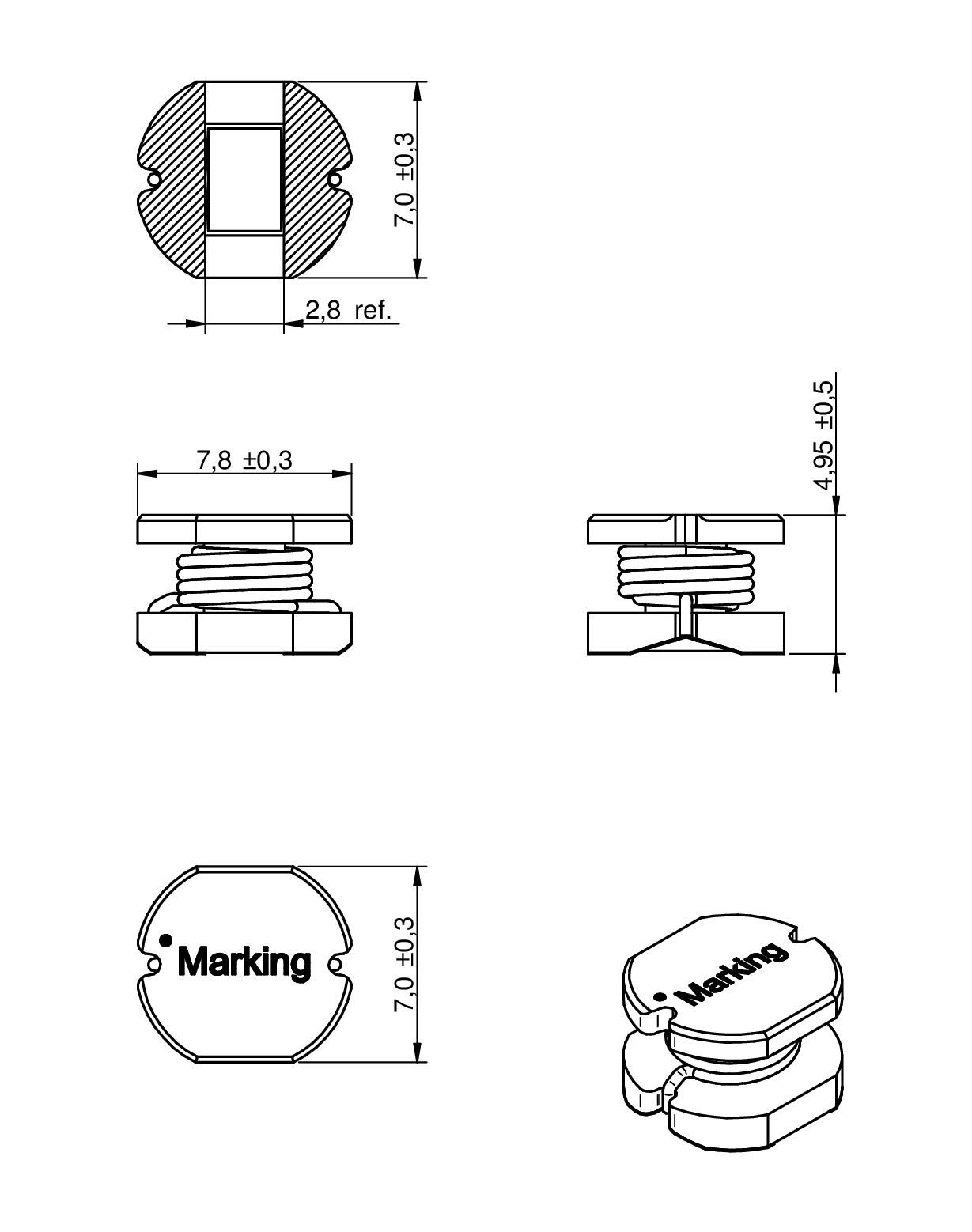

5848 | 5.2 | 5.8 | 4.5 | SMT | ||
7850 | 7 | 7.8 | 5 | SMT | ||

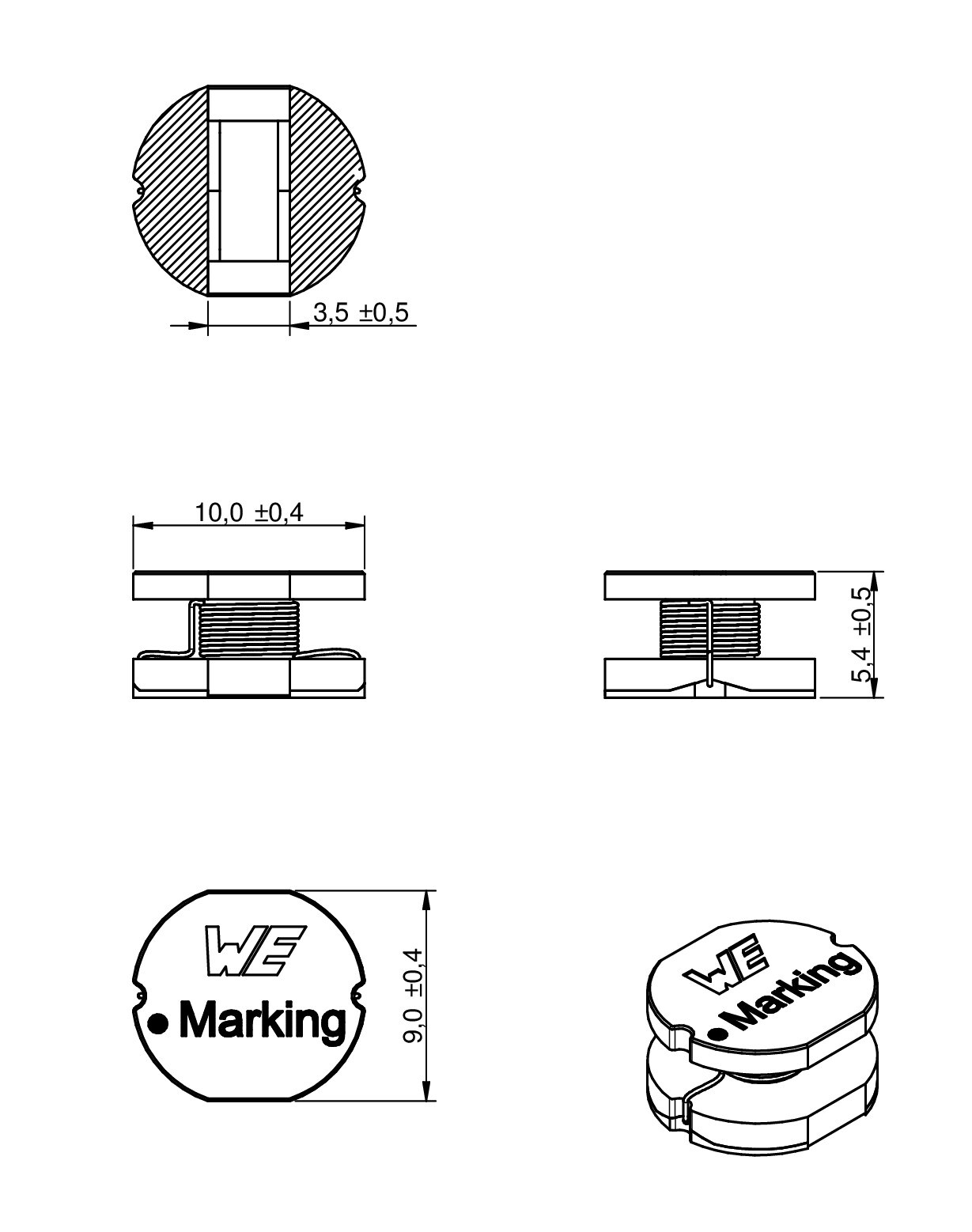

1054 | 9 | 10 | 5.4 | SMT |

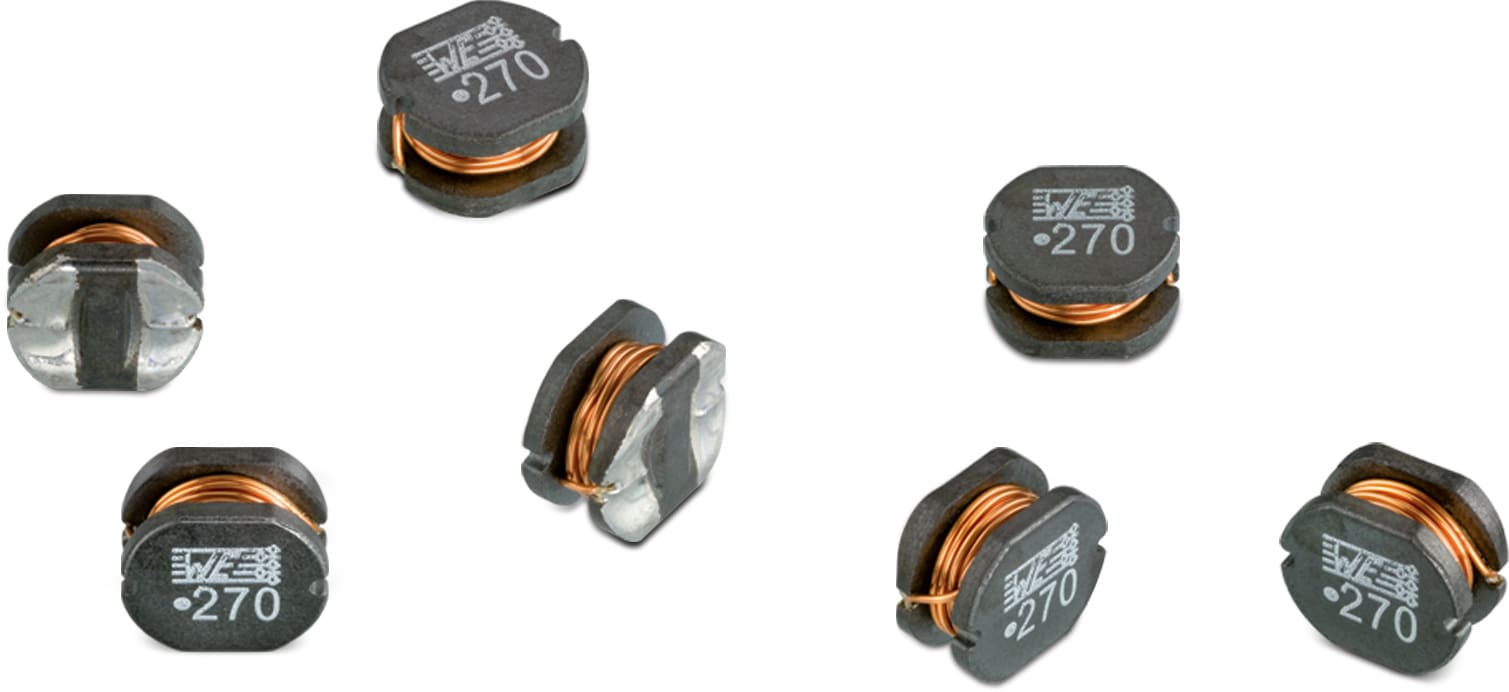

Merkmale
- Offene Bauform
- Sättigungsströme bis 14 A
- Geringe Toleranzen bei großen Induktivitätswerten
- Betriebstemperatur: –40 ºC bis +125 ºC
- Empfohlenes Lötverfahren: Reflow
Anwendung
- Schaltregler im Bereich kleiner Betriebsspannungen (Grafikkarten, embedded PC-Karten, Mainboards)
- Integrierte DC-/DC-Wandler
- Optimale Dämpfung im MHz Frequenzbereich
Application Notes
- ANP005 EMV-Filter für DC/DC-Schaltregler optimiert
- ANP006 Einfluss des Ausgangsfilters auf die Regelschleife
- ANP008 Negativer Eingangswiderstand von Schaltreglern
- ANP009 Verlustfrei gefiltert
- ANP039 Power Inductors - 8 Design Tipps
- ANP047 Das Verhalten elektromagnetischer Strahlung von Speicherinduktivitäten in Schaltreglern
Artikeldaten
Artikel Nr. | Datenblatt | Simulation | Downloads | L (µH) | IR (A) | ISAT (A) | RDC typ. (Ω) | RDC max. (Ω) | fres (MHz) | Design Kit | Muster |
---|---|---|---|---|---|---|---|---|---|---|---|
7447730 | SPEC | 9 Dateien | 1 | 4 | 5.72 | 0.014 | 0.049 | 110 | 744773 | ||
7447732010 | SPEC | 9 Dateien | 1 | 2.55 | 3.7 | 0.039 | 0.05 | 160 | – | ||
744776012 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 9 Dateien | 1.2 | 7.4 | 11 | 0.004 | 0.006 | 110 | – | ||
744773014 | SPEC | 9 Dateien | 1.4 | 3.4 | 5.04 | 0.022 | 0.056 | 103 | – | ||
7447732015 | SPEC | 9 Dateien | 1.5 | 2.08 | 3.05 | 0.054 | 0.07 | 130 | – | ||
744773018 | SPEC | 9 Dateien | 1.8 | 2.7 | 3.6 | 0.028 | 0.064 | 95 | – | ||
744773022 | SPEC | 9 Dateien | 2.2 | 2.5 | 3.38 | 0.034 | 0.071 | 85 | 744773 | ||
744774022 | SPEC | 9 Dateien | 2.2 | 4.6 | 8.2 | 0.026 | 0.041 | 54 | 744773 | ||
744776022 | SPEC | 9 Dateien | 2.2 | 7 | 8 | 0.007 | 0.01 | 75 | – | ||
7447732022 | SPEC | 9 Dateien | 2.2 | 1.71 | 2.54 | 0.07 | 0.09 | 100 | – | ||
744773027 | SPEC | 9 Dateien | 2.7 | 2.25 | 2.97 | 0.039 | 0.079 | 72 | – | ||
744774027 | SPEC | 9 Dateien | 2.7 | 4 | 8 | 0.032 | 0.045 | 50 | – | ||
744773033 | SPEC | 9 Dateien | 3.3 | 2 | 2.88 | 0.041 | 0.086 | 65 | 744773 | ||
744774033 | SPEC | 9 Dateien | 3.3 | 4 | 7.5 | 0.042 | 0.06 | 43 | – | ||
744776033 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 9 Dateien | 3.3 | 6 | 7 | 0.009 | 0.015 | 45 | – | ||
7447732033 | SPEC | 9 Dateien | 3.3 | 1.39 | 2.09 | 0.091 | 0.12 | 80 | – | ||
744773039 | SPEC | 9 Dateien | 3.9 | 1.88 | 2.57 | 0.054 | 0.094 | 61 | – | ||
744773047 | SPEC | 9 Dateien | 4.7 | 1.82 | 2.46 | 0.059 | 0.11 | 50 | 744773 | ||
744774047 | SPEC | 9 Dateien | 4.7 | 3 | 5.5 | 0.056 | 0.071 | 33 | 744773 | ||
744776047 | SPEC | 9 Dateien | 4.7 | 5 | 6 | 0.012 | 0.017 | 41 | – | ||
7447732047 | SPEC | 9 Dateien | 4.7 | 1.16 | 1.77 | 0.125 | 0.16 | 70 | – | ||
744773056 | SPEC | 9 Dateien | 5.6 | 1.58 | 2.43 | 0.069 | 0.126 | 48 | – | ||
744776056 | SPEC | 9 Dateien | 5.6 | 4.8 | 5.5 | 0.015 | 0.019 | 38 | – | ||
744773068 | SPEC | 9 Dateien | 6.8 | 1.54 | 2.1 | 0.076 | 0.131 | 41 | 744773 | ||
744774068 | SPEC | 9 Dateien | 6.8 | 2.4 | 5 | 0.071 | 0.082 | 28 | 744773 | ||
744776068 | SPEC | 9 Dateien | 6.8 | 4.4 | 5 | 0.016 | 0.022 | 34 | – | ||
7447732068 | SPEC | 9 Dateien | 6.8 | 0.96 | 1.48 | 0.17 | 0.21 | 55 | – | ||
744773082 | SPEC | 9 Dateien | 8.2 | 1.5 | 1.8 | 0.116 | 0.146 | 38 | – | ||
744776082 | SPEC | 9 Dateien | 8.2 | 4.2 | 4.25 | 0.02 | 0.026 | 25 | – | ||
74477310 | SPEC | 9 Dateien | 10 | 1.45 | 1.74 | 0.118 | 0.182 | 37 | 744773 | ||
74477410 | SPEC | 9 Dateien | 10 | 2.2 | 2.5 | 0.078 | 0.1 | 26 | 744773 | ||
74477510 | SPEC | 9 Dateien | 10 | 2.3 | 2.95 | 0.044 | 0.07 | 28 | 744775 | ||
74477610 | SPEC | 9 Dateien | 10 | 2.98 | 3.24 | 0.028 | 0.06 | 24 | 744775 | ||
7447732110 | SPEC | 9 Dateien | 10 | 0.8 | 1.23 | 0.237 | 0.3 | 45 | – | ||
744773112 | SPEC | 9 Dateien | 12 | 1.28 | 1.62 | 0.156 | 0.21 | 32 | – | ||
744774112 | SPEC | 9 Dateien | 12 | 2 | 1.94 | 0.082 | 0.11 | 24 | – | ||
744775112 | SPEC | 9 Dateien | 12 | 2.18 | 2.2 | 0.042 | 0.08 | 26 | 744775 | ||
744776112 | SPEC | 9 Dateien | 12 | 2.72 | 3.15 | 0.033 | 0.07 | 23 | – | ||
744773115 | SPEC | 9 Dateien | 15 | 1.2 | 1.46 | 0.204 | 0.235 | 26 | 744773 | ||
744774115 | SPEC | 9 Dateien | 15 | 1.53 | 1.9 | 0.089 | 0.14 | 23 | 744773 | ||
744775115 | SPEC | 9 Dateien | 15 | 1.93 | 2.23 | 0.044 | 0.09 | 20 | 744775 | ||
744776115 | SPEC | 9 Dateien | 15 | 2.47 | 2.88 | 0.034 | 0.08 | 20 | – | ||
7447732115 | SPEC | 9 Dateien | 15 | 0.64 | 1.01 | 0.347 | 0.43 | 36 | – | ||
744773118 | SPEC | 9 Dateien | 18 | 1.1 | 1.29 | 0.225 | 0.338 | 23 | – | ||
744774118 | SPEC | 9 Dateien | 18 | 1.45 | 1.69 | 0.104 | 0.15 | 21 | – | ||
744775118 | SPEC | 9 Dateien | 18 | 1.89 | 2.14 | 0.053 | 0.1 | 19 | 744775 | ||
744776118 | SPEC | 9 Dateien | 18 | 2.36 | 2.43 | 0.043 | 0.09 | 19 | 744775 | ||
744773122 | SPEC | 9 Dateien | 22 | 1 | 1.22 | 0.261 | 0.37 | 20 | 744773 | ||
744774122 | SPEC | 9 Dateien | 22 | 1.28 | 1.53 | 0.109 | 0.18 | 16 | 744773 | ||
744775122 | SPEC | 9 Dateien | 22 | 1.76 | 1.81 | 0.065 | 0.11 | 17.5 | 744775 | ||
744776122 | SPEC | 9 Dateien | 22 | 2.04 | 2.07 | 0.051 | 0.1 | 16 | 744775 | ||
7447732122 | SPEC | 9 Dateien | 22 | 0.53 | 0.84 | 0.561 | 0.7 | 28 | – | ||
744773127 | SPEC | 9 Dateien | 27 | 0.94 | 1 | 0.328 | 0.522 | 21 | – | ||
744774127 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 9 Dateien | 27 | 1.19 | 1.4 | 0.133 | 0.2 | 15 | 744773 | ||
744775127 | SPEC | 9 Dateien | 27 | 1.48 | 1.62 | 0.074 | 0.12 | 15.5 | 744775 | ||
744776127 | SPEC | 9 Dateien | 27 | 1.95 | 1.98 | 0.063 | 0.11 | 15 | 744775 | ||
744773133 | SPEC | 9 Dateien | 33 | 0.86 | 0.9 | 0.37 | 0.54 | 20 | 744773 | ||
744774133 | SPEC | 9 Dateien | 33 | 1.09 | 1.17 | 0.15 | 0.23 | 14 | 744773 | ||
744775133 | SPEC | 9 Dateien | 33 | 1.35 | 1.47 | 0.088 | 0.13 | 14.5 | 744775 | ||
744776133 | SPEC | 9 Dateien | 33 | 1.78 | 1.89 | 0.083 | 0.12 | 13 | 744775 | ||
7447732133 | SPEC | 9 Dateien | 33 | 0.43 | 0.7 | 0.778 | 0.97 | 24 | – | ||
744773139 | SPEC | 9 Dateien | 39 | 0.77 | 0.87 | 0.418 | 0.587 | 15 | – | ||
744774139 | SPEC | 9 Dateien | 39 | 0.94 | 1.1 | 0.215 | 0.32 | 12 | – | ||
744775139 | SPEC | 9 Dateien | 39 | 1.25 | 1.33 | 0.116 | 0.16 | 12.5 | – | ||
744776139 | SPEC | 9 Dateien | 39 | 1.62 | 1.8 | 0.098 | 0.14 | 12 | – | ||
744773147 | SPEC | 9 Dateien | 47 | 0.68 | 0.77 | 0.523 | 0.844 | 17 | 744773 | ||
744774147 | SPEC | 9 Dateien | 47 | 0.86 | 1 | 0.26 | 0.37 | 11.5 | 744773 | ||
744775147 | SPEC | 9 Dateien | 47 | 1.17 | 1.24 | 0.134 | 0.18 | 12 | 744775 | ||
744776147 | SPEC | 9 Dateien | 47 | 1.45 | 1.62 | 0.095 | 0.17 | 11 | 744775 | ||
7447732147 | SPEC | 9 Dateien | 47 | 0.36 | 0.59 | 1.11 | 1.33 | 20 | – | ||
744773156 | SPEC | 9 Dateien | 56 | 0.64 | 0.75 | 0.714 | 0.937 | 16 | – | ||
744774156 | SPEC | 9 Dateien | 56 | 0.77 | 0.9 | 0.298 | 0.42 | 10 | – | ||
744775156 | SPEC | 9 Dateien | 56 | 1.04 | 1.14 | 0.189 | 0.24 | 10.5 | 744775 | ||
744776156 | SPEC | 9 Dateien | 56 | 1.36 | 1.53 | 0.112 | 0.19 | 10 | – | ||
744773168 | SPEC | 9 Dateien | 68 | 0.56 | 0.68 | 0.754 | 1.117 | 13 | 744773 | ||
744774168 | SPEC | 9 Dateien | 68 | 0.64 | 0.86 | 0.313 | 0.46 | 10 | 744773 | ||
744775168 | SPEC | 9 Dateien | 68 | 0.99 | 1.05 | 0.218 | 0.28 | 9.7 | 744775 | ||
744776168 | SPEC | 9 Dateien | 68 | 1.19 | 1.49 | 0.138 | 0.22 | 9 | 744775 | ||
7447732168 | SPEC | 9 Dateien | 68 | 0.3 | 0.49 | 1.57 | 1.8 | 16 | – | ||
744774182 | SPEC | 9 Dateien | 82 | 0.6 | 0.72 | 0.475 | 0.6 | 8 | – | ||
744775182 | SPEC | 9 Dateien | 82 | 0.9 | 0.95 | 0.248 | 0.37 | 8.6 | 744775 | ||
744776182 | SPEC | 9 Dateien | 82 | 1.11 | 1.17 | 0.15 | 0.25 | 8 | 744775 | ||
74477420 | SPEC | 9 Dateien | 100 | 0.57 | 0.68 | 0.51 | 0.65 | 7.5 | 744773 | ||
74477520 | SPEC | 9 Dateien | 100 | 0.77 | 0.86 | 0.208 | 0.43 | 8 | 744775 | ||
74477620 | SPEC | 9 Dateien | 100 | 1.02 | 1.1 | 0.2 | 0.35 | 7.5 | 744775 | ||
7447732210 | SPEC | 9 Dateien | 100 | 0.24 | 0.41 | 2.42 | 2.8 | 12 | – | ||
744774212 | SPEC | 9 Dateien | 120 | 0.49 | 0.63 | 0.66 | 0.93 | 7 | – | ||
744775210 | SPEC | 9 Dateien | 120 | 0.67 | 0.81 | 0.308 | 0.47 | 7 | – | ||
744776212 | SPEC | 9 Dateien | 120 | 0.94 | 0.99 | 0.243 | 0.4 | 6.5 | 744775 | ||
744774215 | SPEC | 9 Dateien | 150 | 0.46 | 0.54 | 0.72 | 1.1 | 6.5 | 744773 | ||
744775215 | SPEC | 9 Dateien | 150 | 0.6 | 0.71 | 0.467 | 0.64 | 6.2 | 744775 | ||
744776215 | SPEC | 9 Dateien | 150 | 0.81 | 0.9 | 0.3 | 0.47 | 6 | 744775 | ||
744774218 | SPEC | 9 Dateien | 180 | 0.42 | 0.5 | 0.85 | 1.38 | 5.8 | – | ||
744775218 | SPEC | 9 Dateien | 180 | 0.55 | 0.57 | 0.574 | 0.71 | 5.8 | 744775 | ||
744776218 | SPEC | 9 Dateien | 180 | 0.76 | 0.78 | 0.32 | 0.63 | 5.4 | 744775 | ||
744774222 | SPEC | 9 Dateien | 220 | 0.42 | 0.47 | 0.945 | 1.57 | 5 | 744773 | ||
744775222 | SPEC | 9 Dateien | 220 | 0.51 | 0.56 | 0.614 | 0.96 | 5.4 | 744775 | ||
744776222 | SPEC | 9 Dateien | 220 | 0.67 | 0.77 | 0.451 | 0.73 | 5 | 744775 | ||
744775227 | SPEC | 9 Dateien | 270 | 0.47 | 0.51 | 0.699 | 1.11 | 4.7 | 744775 | ||
744776227 | SPEC | 9 Dateien | 270 | 0.62 | 0.68 | 0.5 | 0.97 | 4.3 | – | ||
744775233 | SPEC | 9 Dateien | 330 | 0.43 | 0.48 | 0.81 | 1.26 | 4.2 | 744775 | ||
744776233 | SPEC | 9 Dateien | 330 | 0.52 | 0.59 | 0.75 | 1.15 | 4.1 | 744775 | ||
744775239 | SPEC | 9 Dateien | 390 | 0.38 | 0.43 | 1.151 | 1.77 | 3.9 | – | ||
744776239 | SPEC | 9 Dateien | 390 | 0.49 | 0.54 | 0.794 | 1.3 | 3.9 | – | ||
744775247 | SPEC | 9 Dateien | 470 | 0.36 | 0.38 | 1.37 | 1.96 | 3.4 | 744775 | ||
744776247 | SPEC | 9 Dateien | 470 | 0.44 | 0.5 | 0.969 | 1.48 | 3.4 | 744775 | ||
744776256 | SPEC | 9 Dateien | 560 | 0.39 | 0.47 | 1.047 | 1.9 | 3 | – | ||
744776260 | SPEC | 9 Dateien | 600 | 0.7 | 0.6 | 1.17 | 1.39 | 2.9 | – | ||
744776268 | SPEC | 9 Dateien | 680 | 0.36 | 0.43 | 1.245 | 2.25 | 2.7 | 744775 | ||
744776282 | SPEC | 9 Dateien | 820 | 0.32 | 0.41 | 1.42 | 2.55 | 2.5 | 744775 | ||
74477530 | SPEC | 9 Dateien | 1000 | 0.3 | 0.3 | 2.78 | 3.3 | 2.4 | – | ||
74477630 | SPEC | 9 Dateien | 1000 | 0.32 | 0.38 | 2.2 | 2.6 | 2.3 | – | ||
74477330A | SPEC | 9 Dateien | 1000 | 0.12 | 0.18 | 12.5 | 15 | 3.5 | – | ||
744776312 | SPEC | 9 Dateien | 1200 | 0.3 | 0.38 | 2.48 | 3 | 2.1 | – | ||
744776322 | SPEC | 9 Dateien | 2200 | 0.18 | 0.26 | 4.4 | 5.3 | 1.4 | – |
