WE-MI SMT-Multilayer-Induktivitäten

WE-MI SMT-Multilayer-Induktivitäten, ideal für hohe Packungsdichten, magnetisch geschirmt für Filterschaltungen und Oszillatoren von Würth Elektronik

Bauform	L (mm)	B (mm)	H (mm)	Montageart

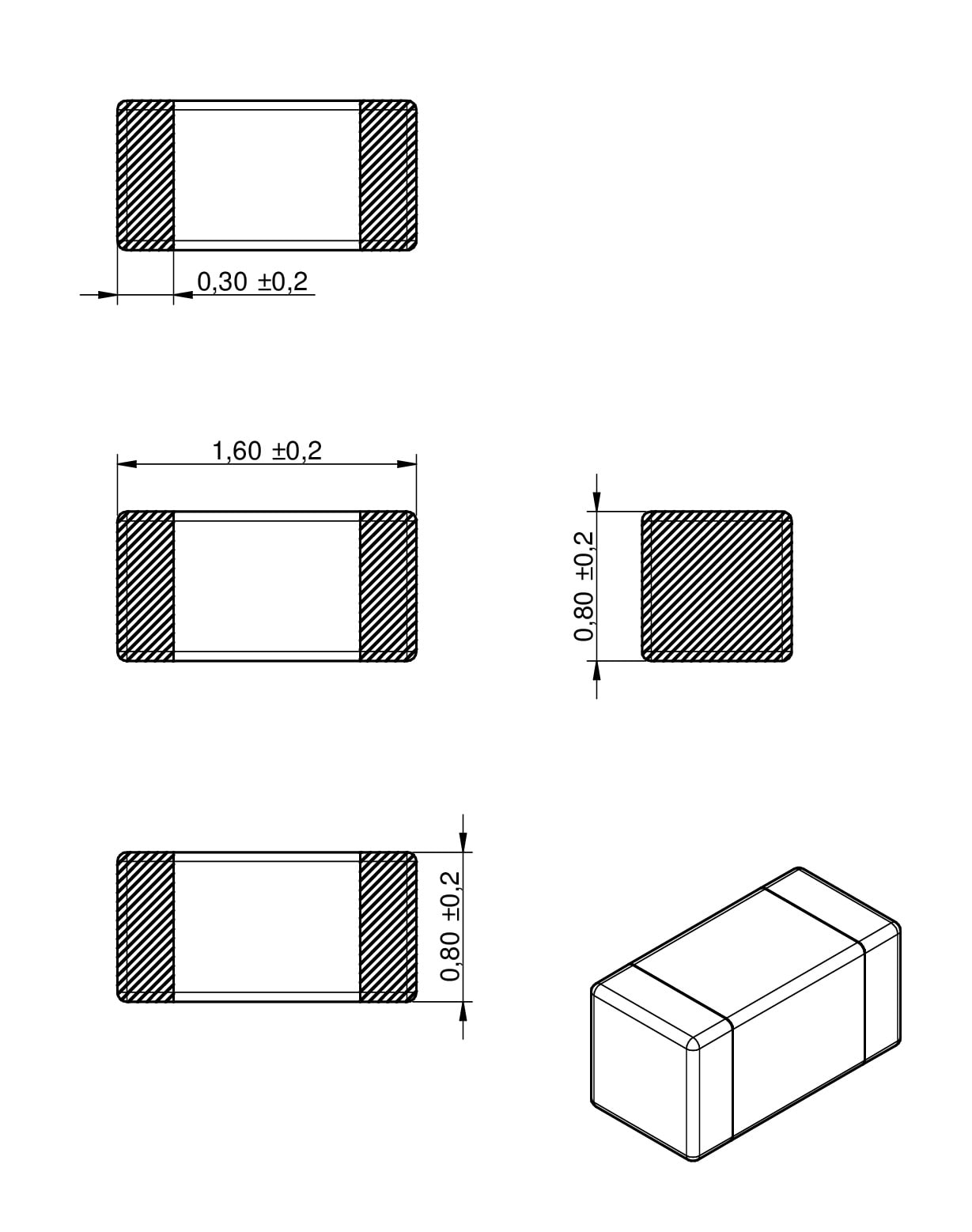

0603	1.6	0.8	0.8	SMT

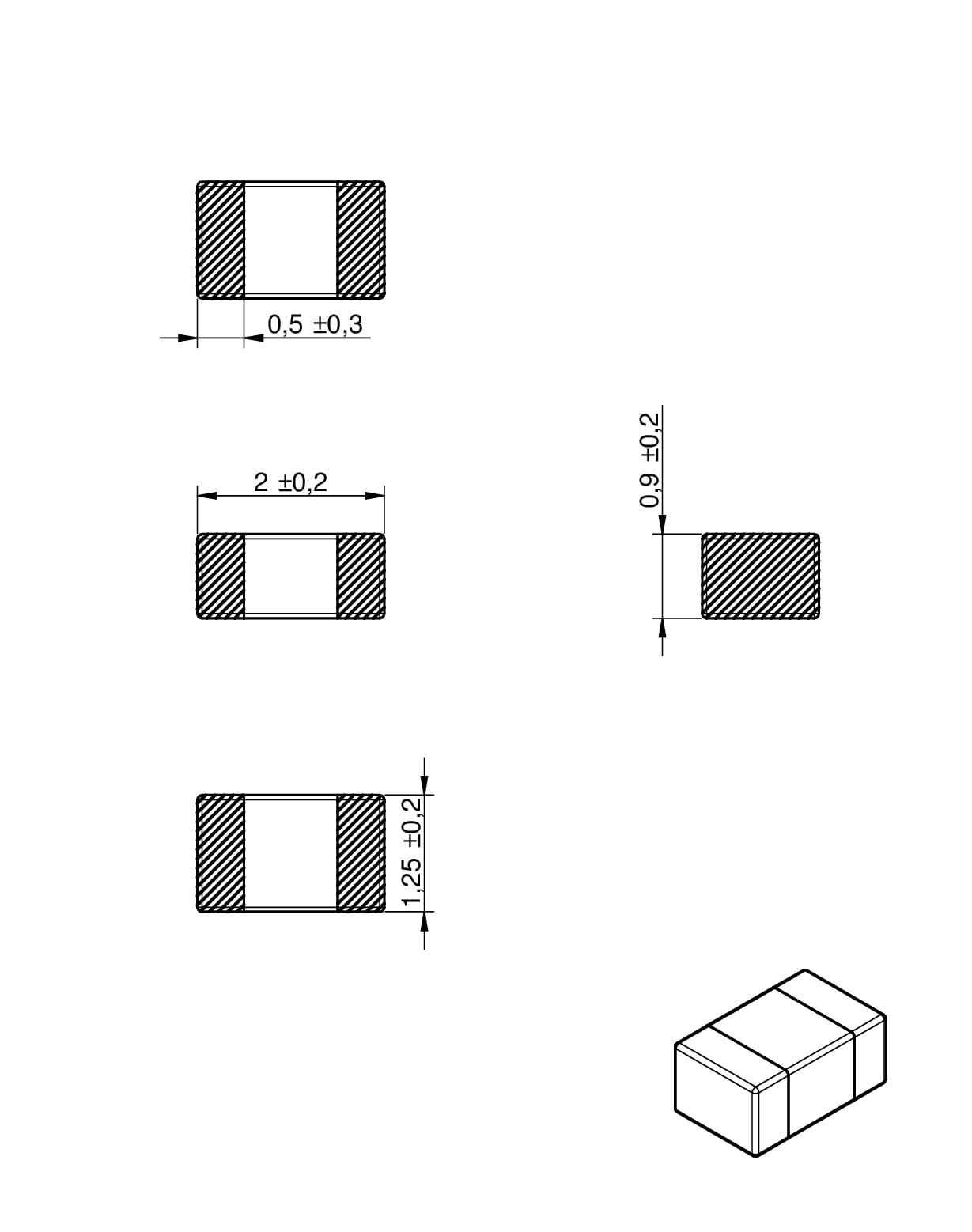

0805	2	1.2	-	SMT

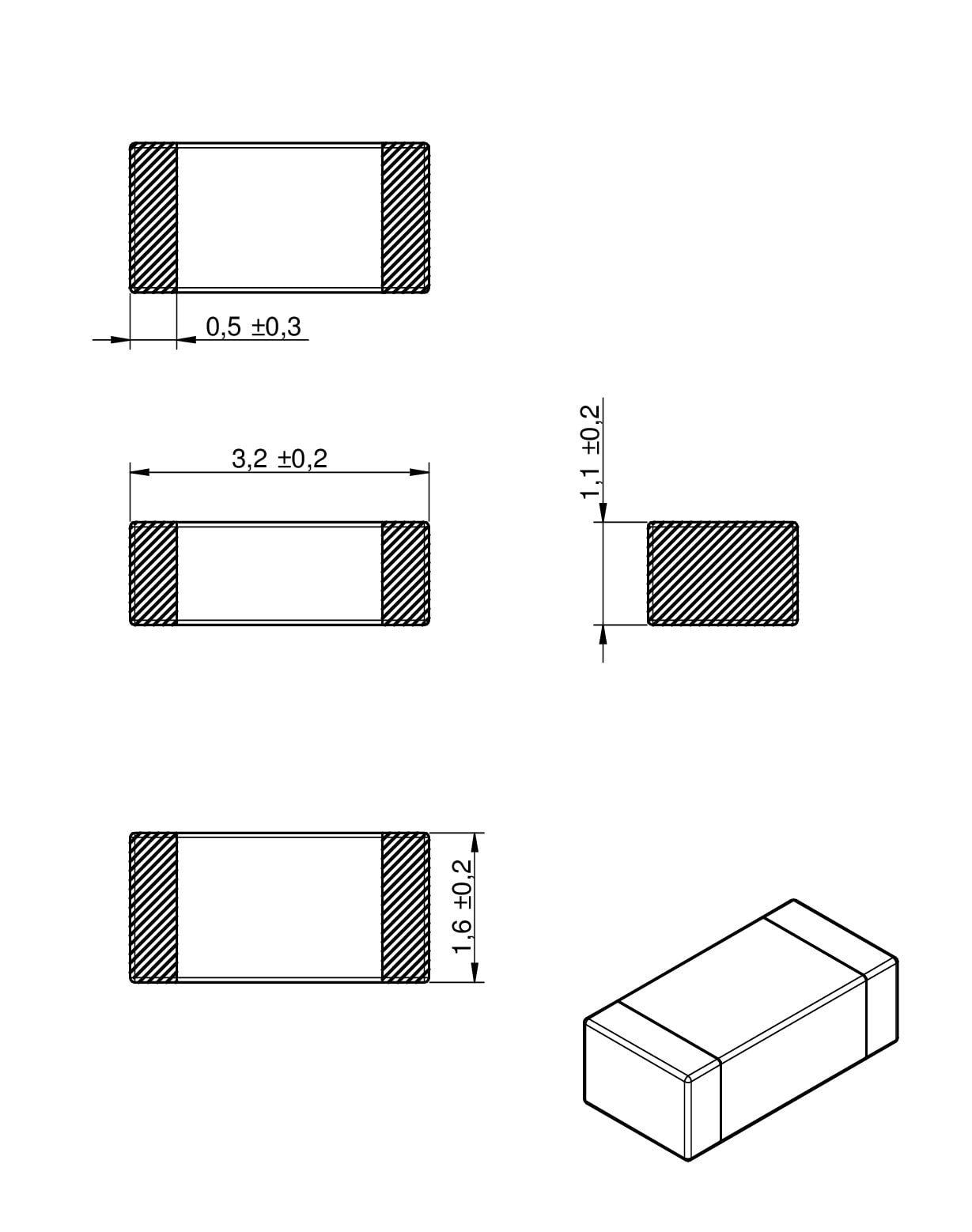

1206	3.2	1.6	1.1	SMT

Merkmale

Ideal für hohe Packungsdichten
Magnetisch geschirmt
Kein Übersprechen
Betriebstemperatur: –55 ºC bis +125 ºC

Anwendung

Filterschaltungen
Oszillatoren
Anpassungsnetzwerke
Diskret aufgebaute T- oder π-Filter

Artikeldaten

Alle

0603

0805

1206

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	Q(%)	I_{R 1}(mA)	R_{DC max.}(Ω)	Design Kit
74479614	0.047 µH, 10 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.047 µH	Güte10 %	Nennstrom 150 mA	Gleichstromwiderstand0.25 Ω	Design Kit 744790
74479014	0.047 µH, 20 %, 300 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_0 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_0 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.047 µH	Güte20 %	Nennstrom 1300 mA	Gleichstromwiderstand0.2 Ω	Design Kit 744790
74479114	0.047 µH, 20 %, 300 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.047 µH	Güte20 %	Nennstrom 1300 mA	Gleichstromwiderstand0.15 Ω	Design Kit –
7447962	0.1 µH, 15 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.1 µH	Güte15 %	Nennstrom 150 mA	Gleichstromwiderstand0.5 Ω	Design Kit 744790
7447902	0.1 µH, 20 %, 250 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_0 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_0 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.1 µH	Güte20 %	Nennstrom 1250 mA	Gleichstromwiderstand0.3 Ω	Design Kit 744790
7447912	0.1 µH, 20 %, 250 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.1 µH	Güte20 %	Nennstrom 1250 mA	Gleichstromwiderstand0.25 Ω	Design Kit 744790
74479623	0.22 µH, 15 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Güte15 %	Nennstrom 150 mA	Gleichstromwiderstand0.8 Ω	Design Kit 744790
74479023	0.22 µH, 20 %, 250 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_0 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_0 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Güte20 %	Nennstrom 1250 mA	Gleichstromwiderstand0.5 Ω	Design Kit 744790
744791220	0.22 µH, 20 %, 250 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Güte20 %	Nennstrom 1250 mA	Gleichstromwiderstand0.4 Ω	Design Kit 744790
74479632	0.47 µH, 15 %, 35 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Güte15 %	Nennstrom 135 mA	Gleichstromwiderstand1 Ω	Design Kit 744790
74479032	0.47 µH, 25 %, 200 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_1 (rev1).igs \| 79.3 KB STP Download_STP_WE-MI-0805_1 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Güte25 %	Nennstrom 1200 mA	Gleichstromwiderstand0.6 Ω	Design Kit 744790
74479132	0.47 µH, 25 %, 200 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Güte25 %	Nennstrom 1200 mA	Gleichstromwiderstand0.6 Ω	Design Kit 744790
7447965	1 µH, 35 %, 25 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Güte35 %	Nennstrom 125 mA	Gleichstromwiderstand0.6 Ω	Design Kit 744790
7447905	1 µH, 45 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_0 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_0 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Güte45 %	Nennstrom 150 mA	Gleichstromwiderstand0.4 Ω	Design Kit 744790
7447915	1 µH, 45 %, 100 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Güte45 %	Nennstrom 1100 mA	Gleichstromwiderstand0.4 Ω	Design Kit 744790
7447915J	1 µH, 45 %, 100 mA	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Güte45 %	Nennstrom 1100 mA	Gleichstromwiderstand0.4 Ω	Design Kit –
74479652	2.2 µH, 35 %, 15 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Güte35 %	Nennstrom 115 mA	Gleichstromwiderstand1 Ω	Design Kit 744790
74479052	2.2 µH, 45 %, 30 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_0 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_0 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Güte45 %	Nennstrom 130 mA	Gleichstromwiderstand0.6 Ω	Design Kit 744790
74479152	2.2 µH, 45 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Güte45 %	Nennstrom 150 mA	Gleichstromwiderstand0.6 Ω	Design Kit 744790
74479152J	2.2 µH, 45 %, 50 mA	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Güte45 %	Nennstrom 150 mA	Gleichstromwiderstand0.6 Ω	Design Kit –
74479653	3.3 µH, 35 %, 15 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Güte35 %	Nennstrom 115 mA	Gleichstromwiderstand1.4 Ω	Design Kit 744790
74479053	3.3 µH, 45 %, 30 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_1 (rev1).igs \| 79.3 KB STP Download_STP_WE-MI-0805_1 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Güte45 %	Nennstrom 130 mA	Gleichstromwiderstand0.8 Ω	Design Kit 744790
74479153	3.3 µH, 45 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Güte45 %	Nennstrom 150 mA	Gleichstromwiderstand0.7 Ω	Design Kit 744790
7447966	4.7 µH, 35 %, 15 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Güte35 %	Nennstrom 115 mA	Gleichstromwiderstand1.8 Ω	Design Kit 744790
7447906	4.7 µH, 45 %, 30 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_1 (rev1).igs \| 79.3 KB STP Download_STP_WE-MI-0805_1 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Güte45 %	Nennstrom 130 mA	Gleichstromwiderstand1 Ω	Design Kit 744790
7447916	4.7 µH, 45 %, 50 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Güte45 %	Nennstrom 150 mA	Gleichstromwiderstand0.9 Ω	Design Kit 744790
74479668	6.8 µH, 35 %, 5 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Güte35 %	Nennstrom 15 mA	Gleichstromwiderstand1.7 Ω	Design Kit 744790
74479068	6.8 µH, 50 %, 15 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_1 (rev1).igs \| 79.3 KB STP Download_STP_WE-MI-0805_1 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Güte50 %	Nennstrom 115 mA	Gleichstromwiderstand1 Ω	Design Kit –
74479168	6.8 µH, 50 %, 25 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Güte50 %	Nennstrom 125 mA	Gleichstromwiderstand0.9 Ω	Design Kit 744790
7447968	10 µH, 30 %, 3 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS WE-MI_0603_MI (rev1).igs \| 158 KB STP WE-MI_0603_MI (rev1).stp \| 60.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Güte30 %	Nennstrom 13 mA	Gleichstromwiderstand1.85 Ω	Design Kit 744790
7447908	10 µH, 50 %, 15 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_1 (rev1).igs \| 79.3 KB STP Download_STP_WE-MI-0805_1 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Güte50 %	Nennstrom 115 mA	Gleichstromwiderstand1 Ω	Design Kit 744790
7447918	10 µH, 50 %, 25 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Güte50 %	Nennstrom 125 mA	Gleichstromwiderstand0.6 Ω	Design Kit 744790
74479081	12 µH, 50 %, 15 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI-0805_1 (rev1).igs \| 79.3 KB STP Download_STP_WE-MI-0805_1 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12 µH	Güte50 %	Nennstrom 115 mA	Gleichstromwiderstand1.1 Ω	Design Kit 744790
74479184	33 µH, 35 %, 25 mA	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-MI (rev22a).IntLib \| 96.5 KB CDS Cadence_WE-MI (rev25a).zip \| 229.9 KB EAG Eagle_WE-MI (rev22a).lbr \| 56 KB KIC KiCad_WE-MI (rev25b).zip \| 54.8 KB ZUK Cadstar_WE-MI (rev19a).zip \| 8.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-MI_0805_0,9 (rev1).igs \| 79.2 KB STP Download_STP_WE-MI-0805_1,25 (rev1).stp \| 63.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Güte35 %	Nennstrom 125 mA	Gleichstromwiderstand0.9 Ω	Design Kit –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-MI Multilayer SMT Inductors

Mehr erfahren

Applications of EMC Components
PDF
