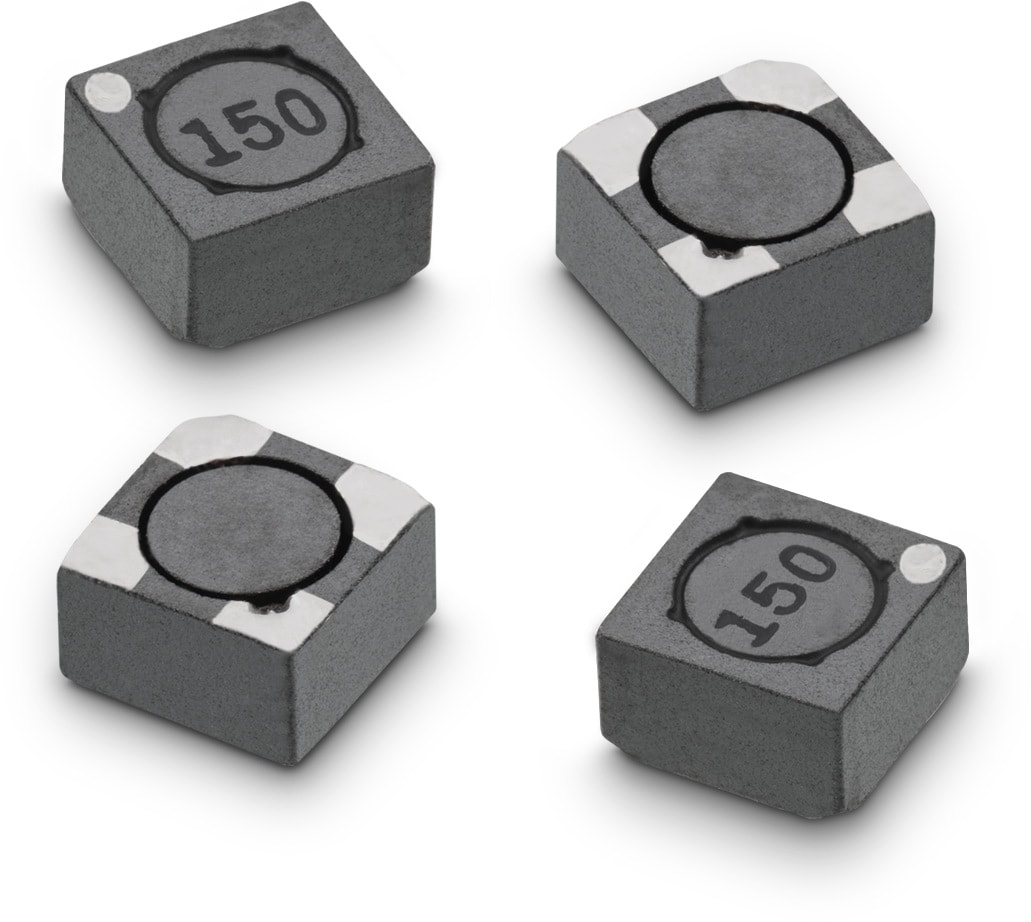

WE-DPC HV SMT-Doppeldrossel

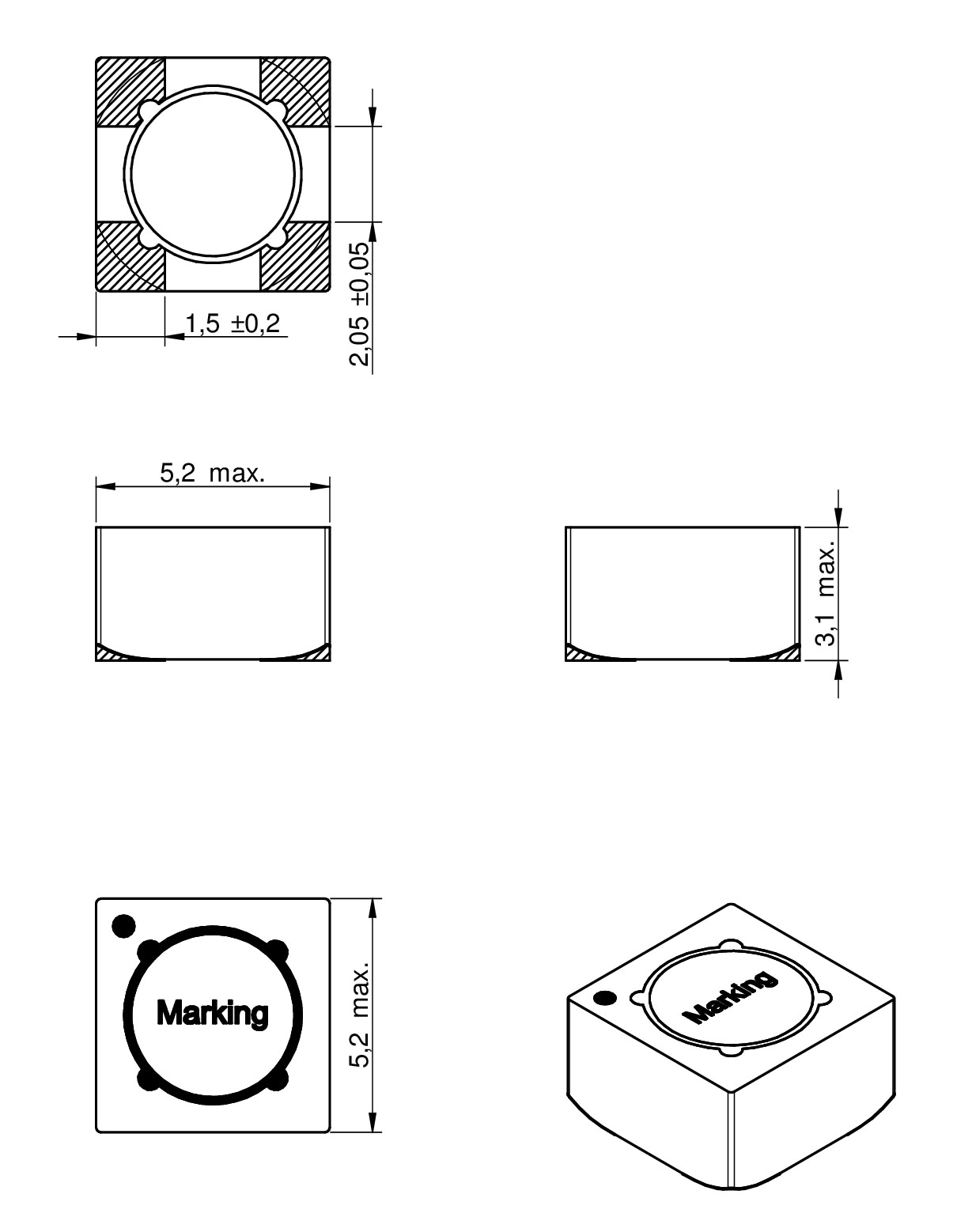

| Bauform | Maße | L (mm) | B (mm) | H (mm) | |
|---|---|---|---|---|---|
5030 | 5.2 | 5.2 | 3.1 |
LTSpice-Dateien
Merkmale
- Unsere kleinste Doppeldrossel mit 1,5kV Isolierung
- Magnetisch abgeschirmt
- 1:1 Übertragung
- Gekoppelte Miniatur-Induktivität mit zwei identischen Wicklungen
- Betriebstemperatur: -40 ° C bis + 125 ° C
- Referenzdesigns
- https://www.we-online.com/rd006 (3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems)
Anwendung
- Isolierte Konverter-Anwendung, (wie z.B. Flyback-Konverter) mit hoher Verpackungsdichte
- Buck, Boost, Sepic, Zeta, CUK Converter
- Kann als Einzelinduktor mit Serien- und Parallelschaltung verwendet werden
Artikeldaten
Filtern nach
in anzeigen
Artikel in 1 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | L1(µH) | L2(µH) | n | IR 1(A) | IR 2(A) | ISAT 1(A) | RDC1 typ(mΩ) | RDC2 typ(mΩ) | RDC1 max(mΩ) | RDC2 max(mΩ) | fres 1(MHz) | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7448841010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 11 µH | Induktivität 21 µH | Übersetzungsverhältnis1:1 | Nennstrom 12.9 A | Nennstrom 22.9 A | Sättigungsstrom [1]5 A | Gleichstromwiderstand 132 mΩ | Gleichstromwiderstand 232 mΩ | Gleichstromwiderstand 145 mΩ | Gleichstromwiderstand 245 mΩ | Eigenresonanzfrequenz [1]190 MHz | |||
7448841015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 11.5 µH | Induktivität 21.5 µH | Übersetzungsverhältnis1:1 | Nennstrom 12.7 A | Nennstrom 22.7 A | Sättigungsstrom [1]3.7 A | Gleichstromwiderstand 148 mΩ | Gleichstromwiderstand 248 mΩ | Gleichstromwiderstand 168 mΩ | Gleichstromwiderstand 268 mΩ | Eigenresonanzfrequenz [1]110 MHz | |||
7448841022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 12.2 µH | Induktivität 22.2 µH | Übersetzungsverhältnis1:1 | Nennstrom 12.5 A | Nennstrom 22.5 A | Sättigungsstrom [1]3.2 A | Gleichstromwiderstand 150 mΩ | Gleichstromwiderstand 250 mΩ | Gleichstromwiderstand 172 mΩ | Gleichstromwiderstand 272 mΩ | Eigenresonanzfrequenz [1]95 MHz | |||
7448841033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 13.3 µH | Induktivität 23.3 µH | Übersetzungsverhältnis1:1 | Nennstrom 11.9 A | Nennstrom 21.9 A | Sättigungsstrom [1]2.6 A | Gleichstromwiderstand 184 mΩ | Gleichstromwiderstand 284 mΩ | Gleichstromwiderstand 1120 mΩ | Gleichstromwiderstand 2120 mΩ | Eigenresonanzfrequenz [1]50 MHz | |||
7448841047 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 14.7 µH | Induktivität 24.7 µH | Übersetzungsverhältnis1:1 | Nennstrom 11.6 A | Nennstrom 21.6 A | Sättigungsstrom [1]1.9 A | Gleichstromwiderstand 1102 mΩ | Gleichstromwiderstand 2102 mΩ | Gleichstromwiderstand 1145 mΩ | Gleichstromwiderstand 2145 mΩ | Eigenresonanzfrequenz [1]45 MHz | |||
7448841068 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 16.8 µH | Induktivität 26.8 µH | Übersetzungsverhältnis1:1 | Nennstrom 11.4 A | Nennstrom 21.4 A | Sättigungsstrom [1]1.7 A | Gleichstromwiderstand 1168 mΩ | Gleichstromwiderstand 2168 mΩ | Gleichstromwiderstand 1240 mΩ | Gleichstromwiderstand 2240 mΩ | Eigenresonanzfrequenz [1]42 MHz | |||
7448841082 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 18.2 µH | Induktivität 28.2 µH | Übersetzungsverhältnis1:1 | Nennstrom 11.3 A | Nennstrom 21.3 A | Sättigungsstrom [1]1.6 A | Gleichstromwiderstand 1180 mΩ | Gleichstromwiderstand 2180 mΩ | Gleichstromwiderstand 1265 mΩ | Gleichstromwiderstand 2265 mΩ | Eigenresonanzfrequenz [1]40 MHz | |||
7448841100 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 110 µH | Induktivität 210 µH | Übersetzungsverhältnis1:1 | Nennstrom 11.2 A | Nennstrom 21.2 A | Sättigungsstrom [1]1.5 A | Gleichstromwiderstand 1210 mΩ | Gleichstromwiderstand 2210 mΩ | Gleichstromwiderstand 1300 mΩ | Gleichstromwiderstand 2300 mΩ | Eigenresonanzfrequenz [1]35 MHz | |||
7448841150 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 115 µH | Induktivität 215 µH | Übersetzungsverhältnis1:1 | Nennstrom 10.9 A | Nennstrom 20.9 A | Sättigungsstrom [1]1.4 A | Gleichstromwiderstand 1325 mΩ | Gleichstromwiderstand 2325 mΩ | Gleichstromwiderstand 1465 mΩ | Gleichstromwiderstand 2465 mΩ | Eigenresonanzfrequenz [1]24 MHz | |||
7448841220 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 122 µH | Induktivität 222 µH | Übersetzungsverhältnis1:1 | Nennstrom 10.8 A | Nennstrom 20.8 A | Sättigungsstrom [1]1 A | Gleichstromwiderstand 1455 mΩ | Gleichstromwiderstand 2455 mΩ | Gleichstromwiderstand 1650 mΩ | Gleichstromwiderstand 2650 mΩ | Eigenresonanzfrequenz [1]21 MHz | |||
7448841330 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 133 µH | Induktivität 233 µH | Übersetzungsverhältnis1:1 | Nennstrom 10.7 A | Nennstrom 20.7 A | Sättigungsstrom [1]0.9 A | Gleichstromwiderstand 1718 mΩ | Gleichstromwiderstand 2718 mΩ | Gleichstromwiderstand 11025 mΩ | Gleichstromwiderstand 21025 mΩ | Eigenresonanzfrequenz [1]19 MHz | |||
7448841470 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität 147 µH | Induktivität 247 µH | Übersetzungsverhältnis1:1 | Nennstrom 10.6 A | Nennstrom 20.6 A | Sättigungsstrom [1]0.7 A | Gleichstromwiderstand 1840 mΩ | Gleichstromwiderstand 2840 mΩ | Gleichstromwiderstand 11200 mΩ | Gleichstromwiderstand 21200 mΩ | Eigenresonanzfrequenz [1]18 MHz |
