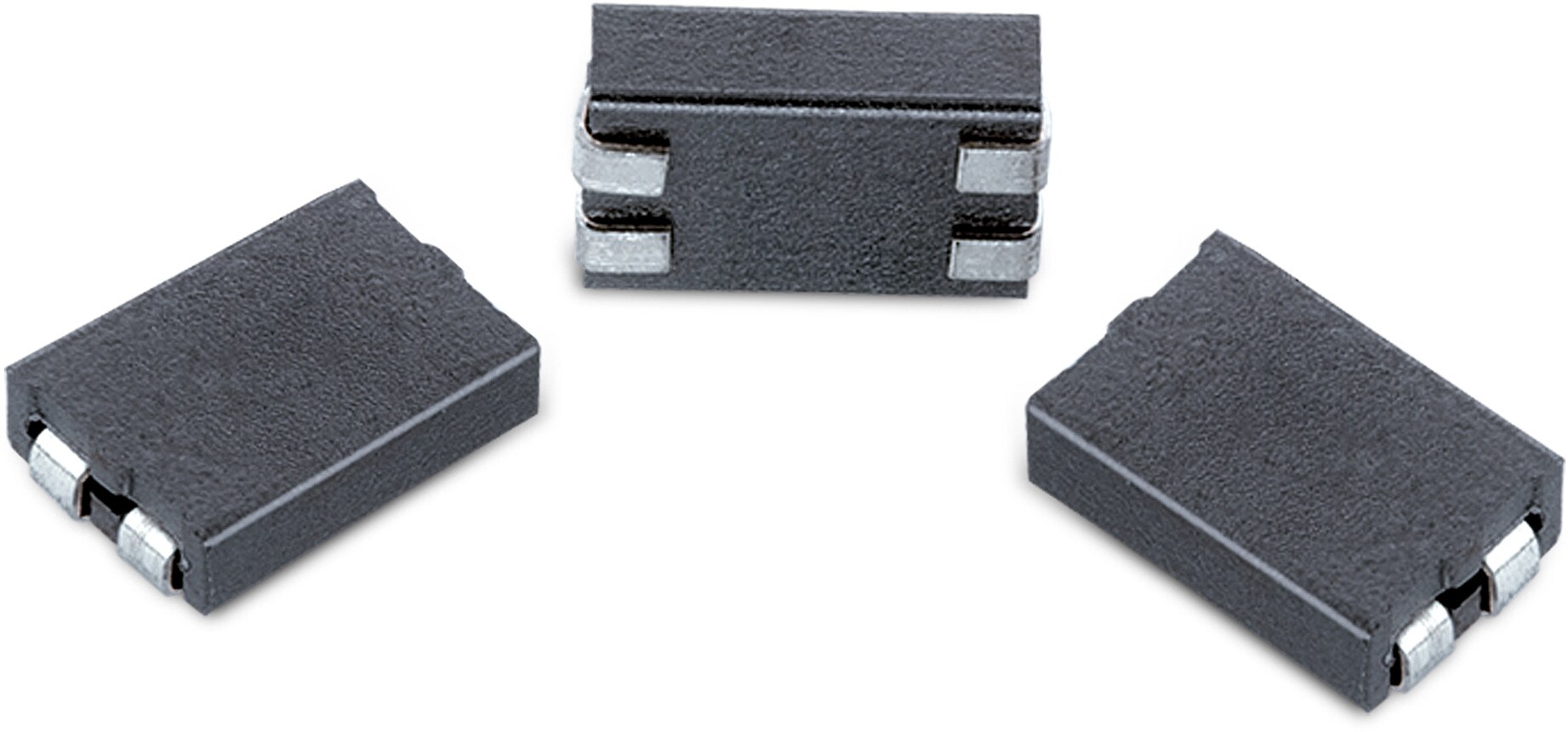

WE-CMS SMT Bead Array

Bauform	Maße	L (mm)	B (mm)	H (mm)	Fl (mm)
4856		5.6	4.8	3.2	1.5
9056		8.9	5.6	3.2	1.5
9085		9.3	8.5	4.8	1.5

LTSpice-Dateien

LT
LTSpice_WE-CMS (rev24a).zip
|
1.8 KB

Merkmale

Maximaler Dauerstrom bis zu 21 A
Niedriger RDC
Impedanzen bis zu 200 Ω
Betriebstemperatur: –40 ºC bis +125 ºC

Anwendung

Spannungsversorgungen
Symmetrische Datenleitungen
Leistungselektronik

Artikeldaten

Alle

4856

9056

9085

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z @ 100 MHz(Ω)	I_R(A)	R_{DC max.}(mΩ)	Z @ 25 MHz(Ω)	Design Kit	Muster

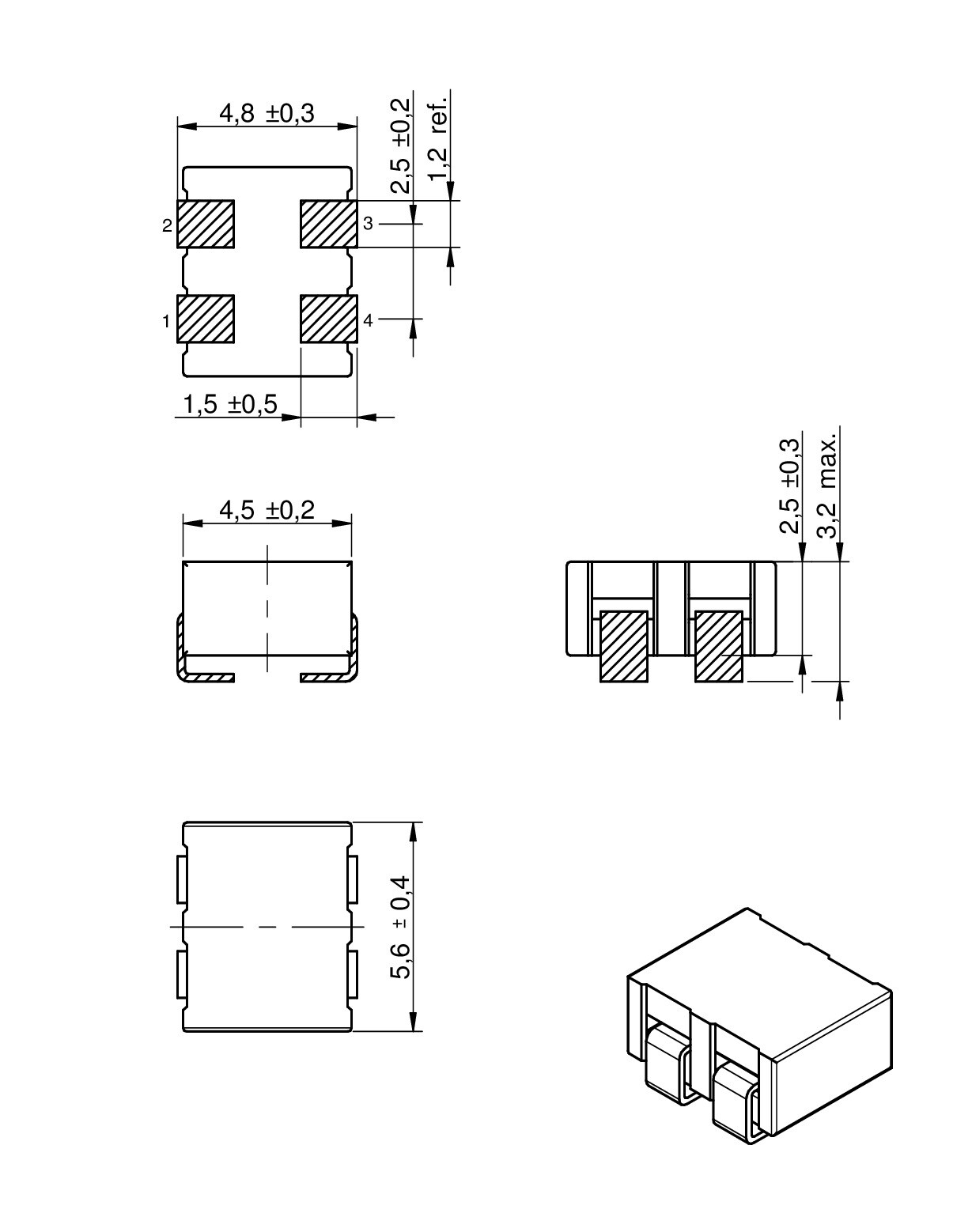

7427520	30 Ω, 17 A, 3 mΩ	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMS (rev22c).IntLib \| 97.5 KB CDS Cadence_WE-CMS (rev22a).zip \| 383.1 KB EAG Eagle_WE-CMS (rev19a).lbr \| 20.9 KB KIC KiCad_WE-CMS (rev25b).zip \| 130.2 KB ZUK Cadstar_WE-CMS (rev21a).zip \| 6.1 KB CAD-Dateien ZIP IGS 7427520 (rev1).igs \| 459.2 KB STP 7427520 (rev1).stp \| 175.6 KB Elektrische Modelle ZIP PSP PSpice_WE-CMS (rev24a).zip \| 4.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz30 Ω	Nennstrom17 A	Gleichstromwiderstand3 mΩ	Impedanz @ 25 MHz20 Ω	Design Kit 742793

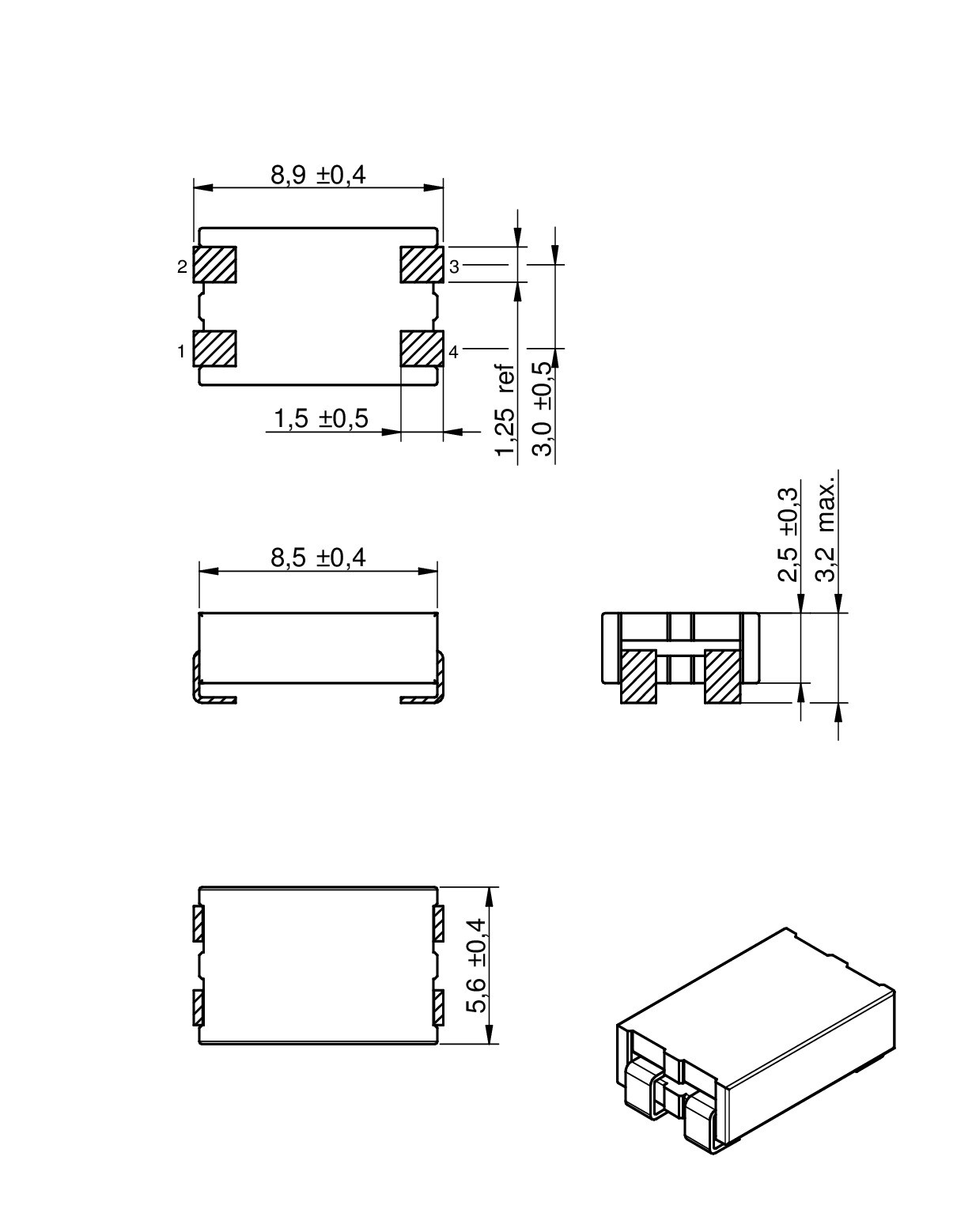

7427521	52 Ω, 19 A, 3 mΩ	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMS (rev22c).IntLib \| 97.5 KB CDS Cadence_WE-CMS (rev22a).zip \| 383.1 KB EAG Eagle_WE-CMS (rev19a).lbr \| 20.9 KB KIC KiCad_WE-CMS (rev25b).zip \| 130.2 KB ZUK Cadstar_WE-CMS (rev21a).zip \| 6.1 KB CAD-Dateien ZIP IGS 7427521 (rev1).igs \| 596.7 KB STP 7427521 (rev1).stp \| 188 KB Elektrische Modelle ZIP PSP PSpice_WE-CMS (rev24a).zip \| 4.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz52 Ω	Nennstrom19 A	Gleichstromwiderstand3 mΩ	Impedanz @ 25 MHz34 Ω	Design Kit 742791 742793
7427523	83 Ω, 21 A, 3 mΩ	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMS (rev22c).IntLib \| 97.5 KB CDS Cadence_WE-CMS (rev22a).zip \| 383.1 KB EAG Eagle_WE-CMS (rev19a).lbr \| 20.9 KB KIC KiCad_WE-CMS (rev25b).zip \| 130.2 KB ZUK Cadstar_WE-CMS (rev21a).zip \| 6.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-CMS-9085-7427523 (rev1).igs \| 611.3 KB STP Download_STP_WE-CMS-9085-7427523 (rev1).stp \| 119.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CMS (rev24a).zip \| 4.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz83 Ω	Nennstrom21 A	Gleichstromwiderstand3 mΩ	Impedanz @ 25 MHz54 Ω	Design Kit –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Ferrite WE-CBF große Bauformen

Design Kit WE-MPSB / WE-PBF / WE-SUKW / WE-CMS
