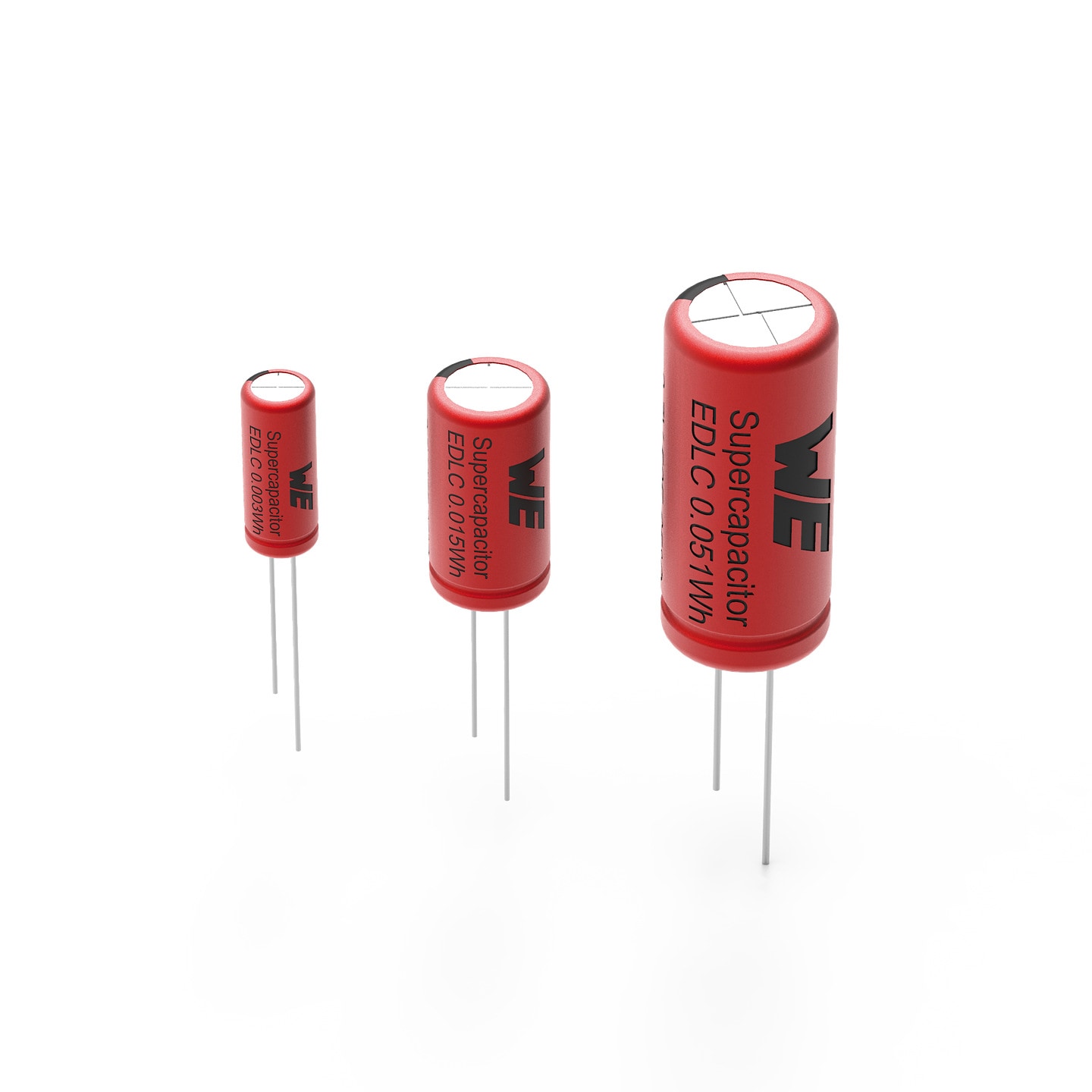

WCAP-STSC Superkondensatoren (EDLCs)

Standard Cylindrical – THT

Merkmale

  • Produktserie mit einer standardisierten zylindrischen Bauform
  • Doppelschichtkondensatoren
  • Höhere Energiedichte im Vergleich zu klassischen Kondensatoren
  • Montagetyp: Radial THT
  • Kapazitätsbereich: 3 F ‒ 50 F
  • Kapazitätstoleranz: -10 % / +30 %
  • Nennspannung: 2.7 V(DC)
  • Betriebstemperatur: -40 °C to +65 °C
  • Lebensdauer: 500000 Zyklen
  • Abmessungen (DxL) in mm: 8.0 x 20.0 bis 18.0 x 40.0
  • Empfohlenes Lötverfahren: Wellenlöten

Anwendung

  • Backup-Speicher
  • Smart Meter
  • Netzwerk
  • USV-Anlage
  • Power-Assist
  • Energy Harvesting

Artikeldaten

Artikel Nr. Daten­blatt Simu­lation DownloadsCVR
(V (DC))
Lebenszyklus (Value)
(Cycles)
BetriebstemperaturRESR DC
(mΩ)
RESR AC
(mΩ)
ILeak
(mA)
IMax
(A)
IRated
(A)
P
(kW/ kg)
E
(Wh/ kg)
Raster
(mm)
Ø D
(mm)
L
(mm)
Verpackung Muster
850617030001SPEC
8 Dateien 3 F 2.7 500000 -40 °C up to +65 °C 70 60 0.008 3.3 0.7 18.08 2.1 3.5 8 20 Lose
850617021001SPEC
8 Dateien 5 F 2.7 500000 -40 °C up to +65 °C 50 40 0.012 5.4 1.29 17.35 2.41 5 10 20 Lose
850617021002SPEC
8 Dateien 7 F 2.7 500000 -40 °C up to +65 °C 45 35 0.02 7.1 1.7 18.92 3.3 5 10 20 Lose
850617021004SPEC
8 Dateien 10 F 2.7 500000 -40 °C up to +65 °C 35 30 0.03 10 2.5 19.1 3.7 5 10 25 Lose
850617021005SPEC
8 Dateien 15 F 2.7 500000 -40 °C up to +65 °C 33 30 0.06 13.5 3.6 12.27 3.3 5 13 25 Lose
850617022001SPEC
8 Dateien 25 F 2.7 500000 -40 °C up to +65 °C 25 20 0.068 20.7 6 10.72 3.7 7.5 16 25 Lose
850617022002SPEC
8 Dateien 50 F 2.7 500000 -40 °C up to +65 °C 20 15 0.105 33.7 11.2 8.13 4.5 7.5 18 40 Lose
Artikel Nr. Daten­blatt Simu­lation
850617030001SPEC
850617021001SPEC
850617021002SPEC
850617021004SPEC
850617021005SPEC
850617022001SPEC
850617022002SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsCVR
(V (DC))
Lebenszyklus (Value)
(Cycles)
BetriebstemperaturRESR DC
(mΩ)
RESR AC
(mΩ)
ILeak
(mA)
IMax
(A)
IRated
(A)
P
(kW/ kg)
E
(Wh/ kg)
Raster
(mm)
Ø D
(mm)
L
(mm)
Verpackung Muster

Superkondensatoren

Superkondensatoren, auch bekannt als EDLC für Electric Double Layer Capacitor, sind einfach zu verwendende Energiespeicher und in vielerlei Hinsicht mit Batterien vergleichbar. Sie schließen die Lücke zwischen Kondensatoren und Batterien. Superkondensatoren haben folgende Eigenschaften:

  • Höhere Leistungsdichte als Batterien
  • Höhere Energiedichte als herkömmliche Kondensatoren

Produktserien

Serie WCAP-STSC

  • Montagetyp: Radial THT
  • Typ: Standard Cylindrical
  • Kapazität: 3 – 50 F
  • Spannung: 2.7 V (DC)

Serie WCAP-SISC

  • Montagetyp: Snap-In
  • Typ: Standard Cylindrical
  • Kapazität: 100 & 350 F
  • Spannung: 2.7 V (DC)

Der Superkondensator – ein vielseitiger Energiespeicher und seine Verwendung

Im Verlauf der Präsentation werden wichtige Eigenschaften von Superkondensatoren und Merkmale des Design-in-Prozesses diskutiert. Superkondensatoren benötigen, wie jeder andere Energiespeicher, eine gewisse Infrastruktur, um ihre Energie speichern und abgeben zu können.
