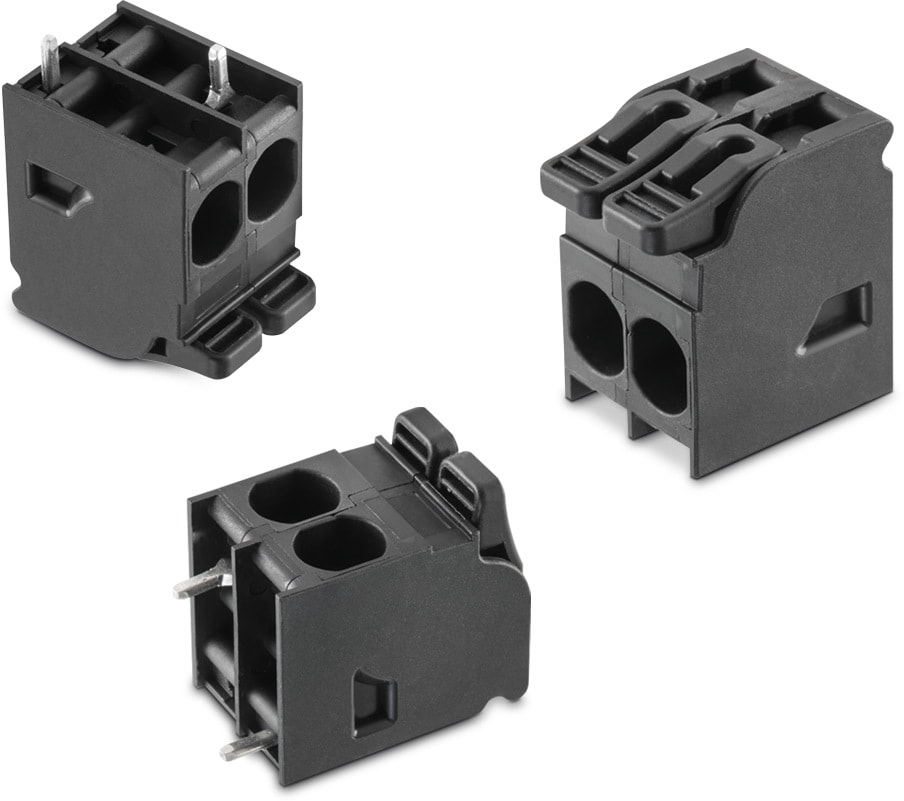

WR-TBL Series 4049B - 7.50 mm Screwless Spring Clamp Power Connector

Kind Properties
P 7.5 mm
Material Properties
Isolationsmaterial PA66
Isolation Brennbarkeitsklasse UL94 V-0
Isolationsfarbe Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Zinn über Nickel
Kontakttyp Stamped
Federmaterial Edelstahl
General Information
Betriebstemperatur -40 up to +105 °C
Electrical Properties
IR UL 30 A
Arbeitsspannung 600 V (AC)
Arbeitsspannung [UL] 600 V (AC)
Spannungsfestigkeit [UL] 2200 V (AC)
Spannungsfestigkeit [cULus] 2200 V (AC)
Kontaktwiderstand 20 mΩ
Mechanical Properties
Kabellänge 12 (mm)
Wire Properties
Solid Wire Section (AWG) 10 to 24 (AWG)
Solid Wire Section (Metric) 5.26 to 0.205 (mm²)
Stranded Wire Section (AWG) 10 to 24 (AWG)
Stranded Wire Section (Metric) 5.26 to 0.205 (mm²)
Certification
UL-Zulassung E315414
Packaging Properties
Verpackung Karton

Artikeldaten

Artikel Nr. Daten­blatt Downloads Anwendung PCB/Kabel/Panel Modularity Typ Pins Wire Section Muster
691404910002B
IGE STE 3D ALT EAG CAD Screwless PCB Nein Horizontal Power Connector 2 10 to 24 (AWG) 5.26 to 0.205 (mm²)
691404910003B
IGE STE 3D ALT EAG CAD Screwless PCB Nein Horizontal Power Connector 3 10 to 24 (AWG) 5.26 to 0.205 (mm²)
691404910005B
IGE STE 3D ALT EAG CAD Screwless PCB Nein Horizontal Power Connector 5 10 to 24 (AWG) 5.26 to 0.205 (mm²)
Artikel Nr. Daten­blatt
691404910002B
691404910003B
691404910005B
