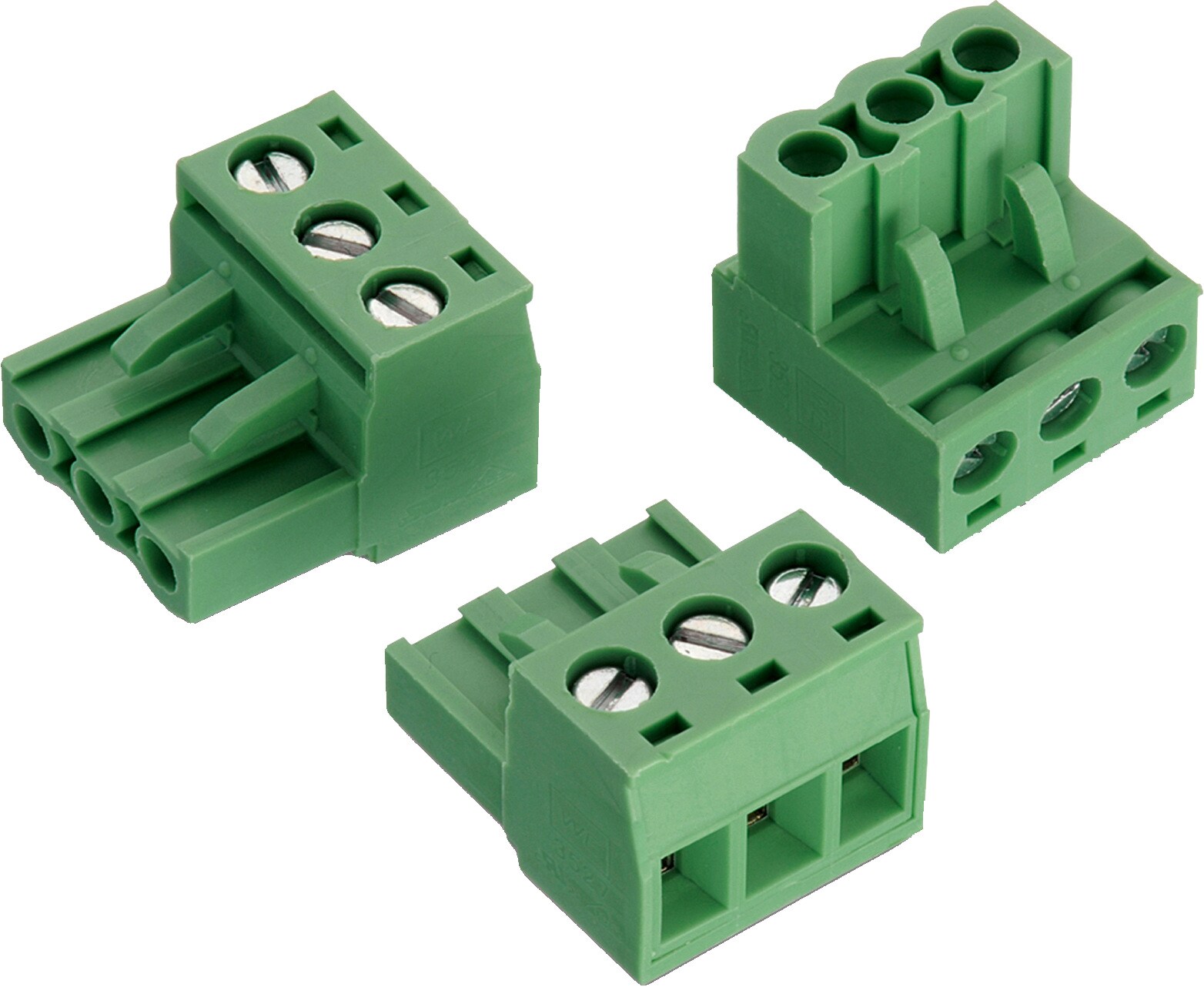

WR-TBL Serie 3527 - 5.00 mm Vertical

General Information
Betriebstemperatur-40 °C up to +105 °C
EinhaltungRoHS
Raster5 mm
Material Properties
IsolationsmaterialPA66
Isolation BrennbarkeitsklasseUL94 V-0
KontaktmaterialMessing
KabelschutzmaterialEdelstahl
Electrical Properties
IR20 A
IR cULus20 A
IR VDE20 A
Arbeitsspannung300 V (AC)
Arbeitsspannung [cULus]300 V (AC)
Arbeitsspannung [VDE]300 V (AC)
Spannungsfestigkeit [cULus]1600 V (AC)
Kontaktwiderstand [cULus]20 mΩ
Mechanical Properties
Kabellänge6 up to 7 (mm)
Wire Properties
Solid Wire Section (AWG)12 to 22 (AWG)
Solid Wire Section (Metric)3.31 to 0.129 (mm²)
Stranded Wire Section (AWG)12 to 22 (AWG)
Stranded Wire Section (Metric)3.31 to 0.129 (mm²)
Certification
cULus ZulassungE315414

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire Section Muster
691352710002SPEC
3 Dateien 2 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710003SPEC
3 Dateien 3 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710004SPEC
3 Dateien 4 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710005SPEC
3 Dateien 5 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710006SPEC
3 Dateien 6 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710007SPEC
3 Dateien 7 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710008SPEC
3 Dateien 8 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
691352710012SPEC
3 Dateien 12 Pluggable Kabel Nein Vertikal 12 to 22 (AWG) 3.31 to 0.129 (mm²)
Artikel Nr. Daten­blatt
691352710002SPEC
691352710003SPEC
691352710004SPEC
691352710005SPEC
691352710006SPEC
691352710007SPEC
691352710008SPEC
691352710012SPEC
Muster
Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire Section Muster
