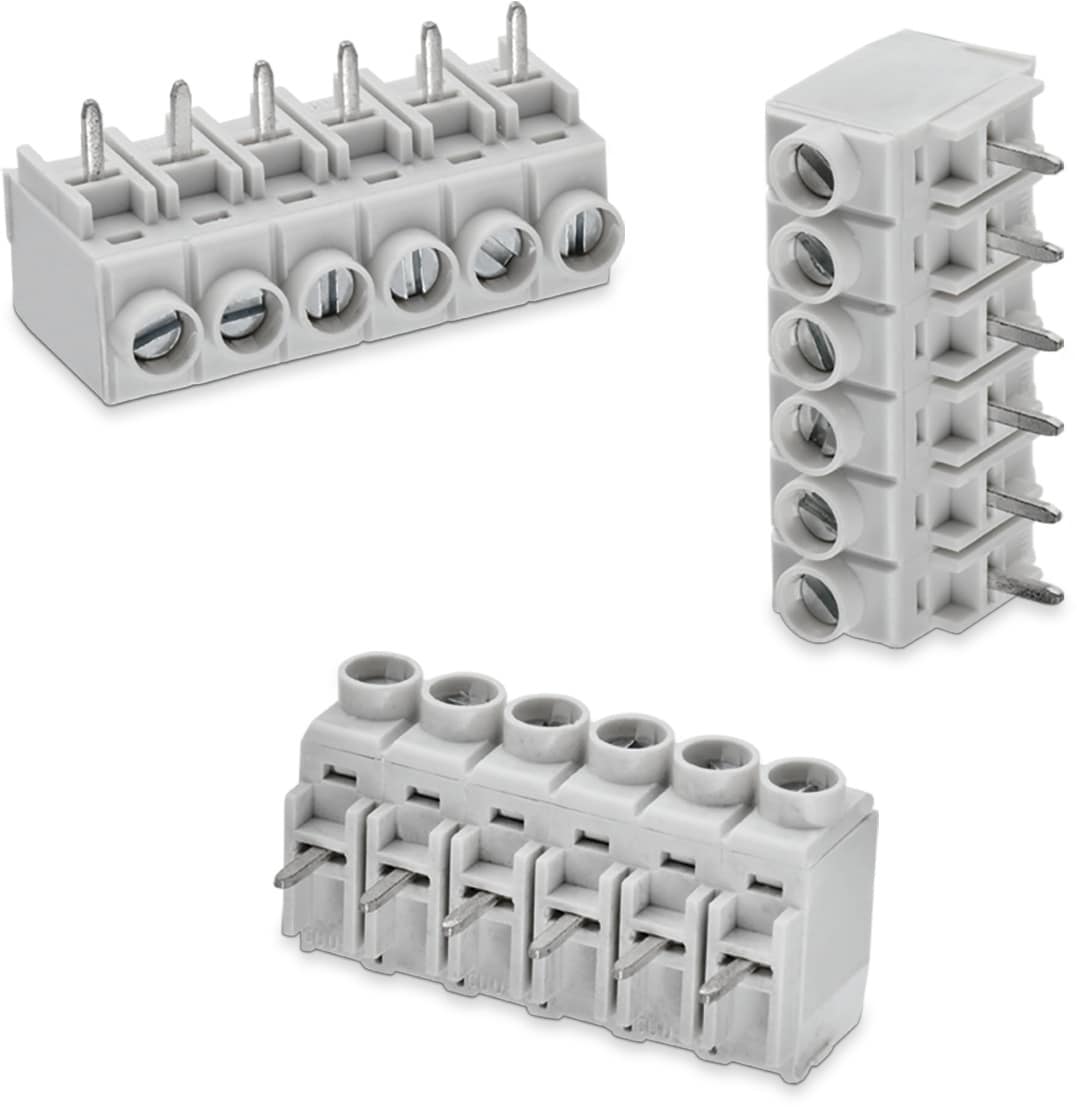

WR-TBL Series 1327 - 5.00 mm - Vertical Entry with Pressure Clamp divisible

General Information
Betriebstemperatur-30 °C up to +120 °C
EinhaltungRoHS
Raster5 mm
Material Properties
IsolationsmaterialPC
Isolation BrennbarkeitsklasseUL94 V-0
IsolationsfarbeGrau
KontaktmaterialStahl
KontaktbeschichtungZink
SchraubanschlussmaterialStahl
SchraubanschlussbeschichtungZink
KabelschutzmaterialKupferlegierung
Electrical Properties
IR cULus16 A
IR VDE22 A
Arbeitsspannung300 V (AC); 450 V (AC)
Arbeitsspannung [cULus]300 V (AC)
Arbeitsspannung [VDE]450 V (AC)
Spannungsfestigkeit [cULus]1600 V (AC)
Spannungsfestigkeit [VDE]2500 V (AC)
Kontaktwiderstand [cULus]20 mΩ
Kontaktwiderstand [VDE]20 mΩ
Mechanical Properties
Kabellänge6 (mm)
SchraubeM2.5
Certification
cULus ZulassungE150931
VDE-Zulassung40021359 TYPE: CUU
Packaging Properties
VerpackungKarton

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionDesign Kit Muster
691132700002
6 Dateien 2 Pressure Clamp Divisible PCB Nein Vertikal 30 to 12 (AWG) 0.05 to 3.31 (mm²)691001
691132700003
6 Dateien 3 Pressure Clamp Divisible PCB Nein Vertikal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691132700004
6 Dateien 4 Pressure Clamp Divisible PCB Nein Vertikal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691132700005
6 Dateien 5 Pressure Clamp Divisible PCB Nein Vertikal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691132700006
6 Dateien 6 Pressure Clamp Divisible PCB Nein Vertikal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691132700008
6 Dateien 8 Pressure Clamp Divisible PCB Nein Vertikal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
Artikel Nr. Daten­blatt
691132700002
691132700003
691132700004
691132700005
691132700006
691132700008
Muster
Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionDesign Kit Muster
