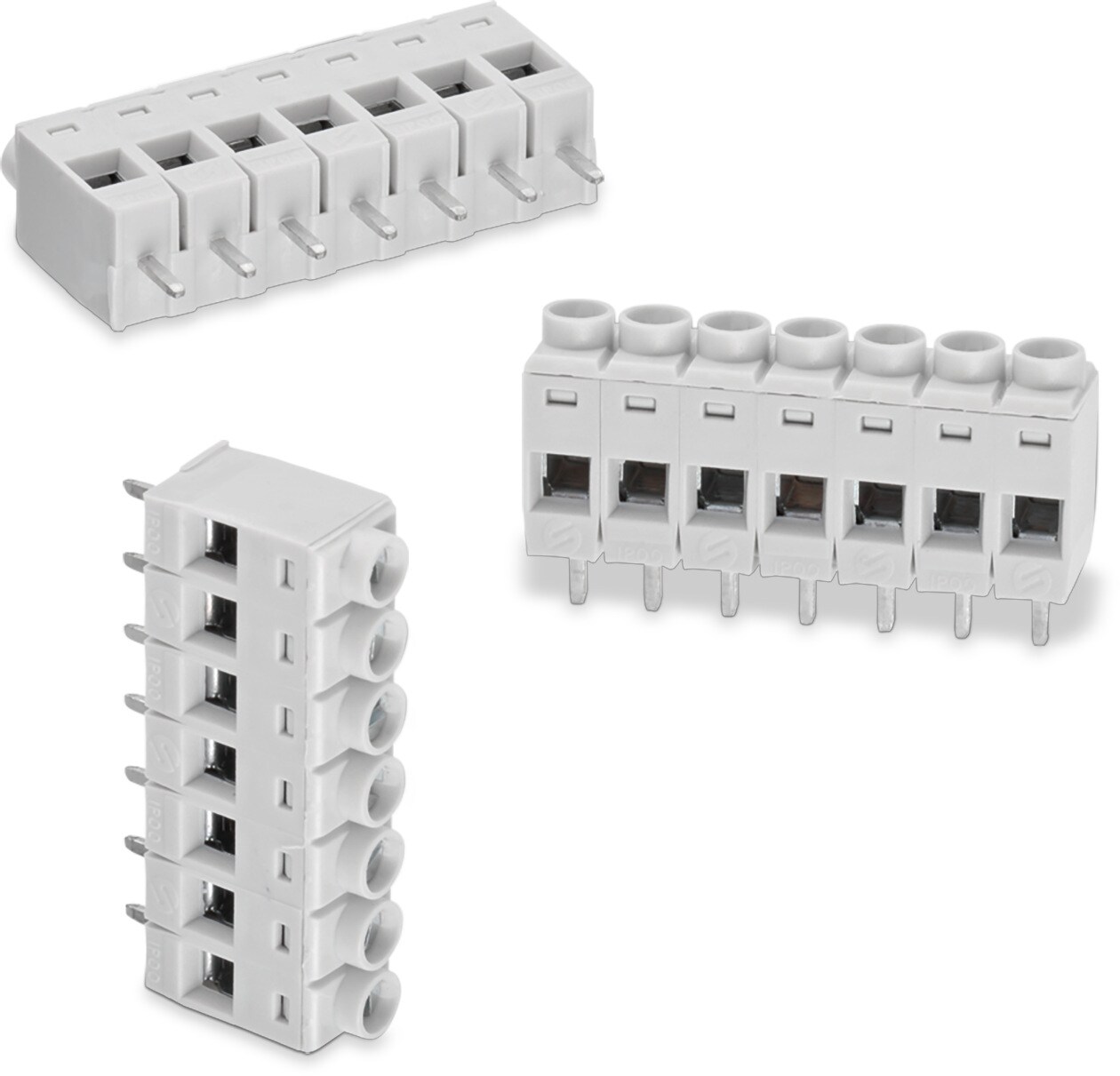

WR-TBL Series 1317 - 5.00 mm Horizontal Entry with Pressure Clamp Divisible

General Information
Betriebstemperatur-30 °C up to +120 °C
EinhaltungRoHS
Raster5 mm
Material Properties
IsolationsmaterialPC
Isolation BrennbarkeitsklasseUL94 V-0
IsolationsfarbeGrau
KontaktmaterialStahl
KontaktbeschichtungZink
SchraubanschlussmaterialStahl
SchraubanschlussbeschichtungZink
KabelschutzmaterialKupferlegierung
Electrical Properties
IR cULus16 A
IR VDE22 A
Arbeitsspannung300 V (AC); 450 V (AC)
Arbeitsspannung [cULus]300 V (AC)
Arbeitsspannung [VDE]450 V (AC)
Spannungsfestigkeit [cULus]1600 V (AC)
Spannungsfestigkeit [VDE]2000 V (AC); 2500 V (AC)
Kontaktwiderstand [cULus]20 mΩ
Kontaktwiderstand [VDE]20 mΩ
Mechanical Properties
Kabellänge6 (mm)
SchraubeM2.5
Certification
cULus Zulassungul62368
VDE-Zulassung40021359
VDE-Zulassung40021359 TYPE: CUU
Packaging Properties
VerpackungKarton

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionDesign Kit Muster
691131710002SPEC
6 Dateien 2 Pressure Clamp Divisible PCB Nein Horizontal 30 to 12 (AWG) 0.05 to 3.31 (mm²)691001
691131710003SPEC
6 Dateien 3 Pressure Clamp Divisible PCB Nein Horizontal 30 to 12 (AWG) 0.05 to 3.31 (mm²)612690
691131710004SPEC
6 Dateien 4 Pressure Clamp Divisible PCB Nein Horizontal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691131710005SPEC
6 Dateien 5 Pressure Clamp Divisible PCB Nein Horizontal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691131710006SPEC
6 Dateien 6 Pressure Clamp Divisible PCB Nein Horizontal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
691131710008SPEC
6 Dateien 8 Pressure Clamp Divisible PCB Nein Horizontal 30 to 12 (AWG) 0.05 to 3.31 (mm²)
Artikel Nr. Daten­blatt
691131710002SPEC
691131710003SPEC
691131710004SPEC
691131710005SPEC
691131710006SPEC
691131710008SPEC
Muster
Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionDesign Kit Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.

  • Kundenspezifische Produkte nach Ihren Anforderungen
  • Über 2000 Standardbauteile
  • Ab Lager verfügbar ohne MOQ
  • Personalisierte Modifikationen von Standardteilen für kleine Mengen
  • Farb- & Druckmöglichkeiten mit MOQ für Massenproduktion

Personalisierte Modifikationen von Standard Terminal Blocks

Tintenstrahlbedruckung

Bedruckung Ihrer Terminal Blocks (z.B. Kodierung, Personalisierung)

Kodierung

Vorinstallation von Kodierstiften nach Kodiervorgaben

Farbkodierung

Für ausgewählte Serien nach Ihren Vorgaben (412B / 412MB / 413B)

Assemblierung

Schnelle Assemblierung von Polzahlen nach Ihren Anforderungen
