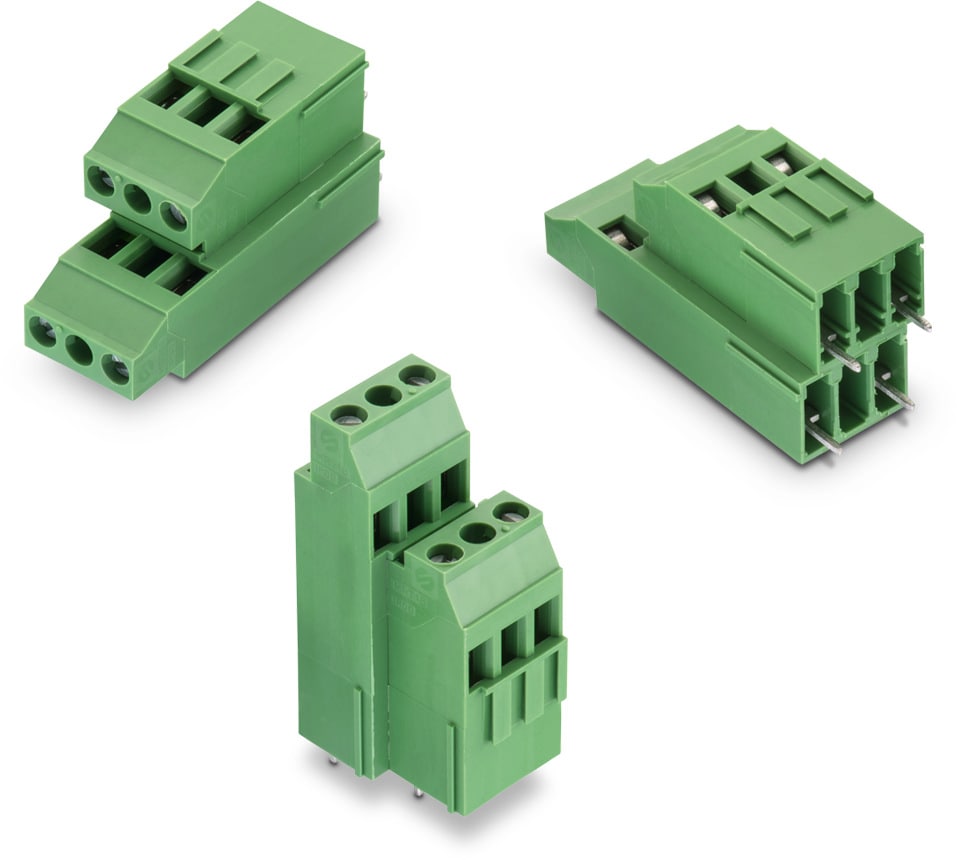

WR-TBL Serie 2346 - 10.16 mm Horiz Entry w. Rising Cage Clamp

Kind Properties
P 10.16 mm
Material Properties
Isolationsmaterial PA6/66
Isolation Brennbarkeitsklasse UL94 V-0
Isolationsfarbe Grün
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Nickel
Schraubanschlussbeschichtung Stahl
Schraubanschlussmaterial Zink
Kabelschutzmaterial Kupferlegierung mit Zinn über Nickel
General Information
Betriebstemperatur -30 up to +120 °C
Einhaltung Lead free / RoHS
Electrical Properties
IR UL 20 A
IR VDE 20 A
Arbeitsspannung [UL] 300 V (AC)
Arbeitsspannung [VDE] 750 V (AC)
Spannungsfestigkeit [UL] 1600 V (AC)
Spannungsfestigkeit [VDE] 3000 V (AC)
Kontaktwiderstand 20 mΩ
Mechanical Properties
Kabellänge 6 (mm)
Schraube M3
Certification
UL-Zulassung E150931 Cat No. MRT18 (5)
VDE-Zulassung 40022114 Type MRT18
Packaging Properties
Verpackung Karton

Artikeldaten

Artikel Nr. SPEC Downloads Anwendung PCB/Kabel/Panel Modularity Typ Pins Wire Section Muster
691234610002
IGE STE 3D ALT EAG CAD Rising Cage Clamp PCB Ja Dual Level Horizontal 2 12 to 30 (AWG) 3.31 to 0.05 (mm²)
691234610004
IGE STE 3D ALT EAG CAD Rising Cage Clamp PCB Ja Dual Level Horizontal 4 12 to 30 (AWG) 3.31 to 0.05 (mm²)
691234610102
IGE STE 3D ALT EAG CAD Rising Cage Clamp PCB Ja Dual Level Horizontal 2 12 to 30 (AWG) 3.31 to 0.05 (mm²)
Artikel Nr. SPEC
691234610002
691234610004
691234610102
