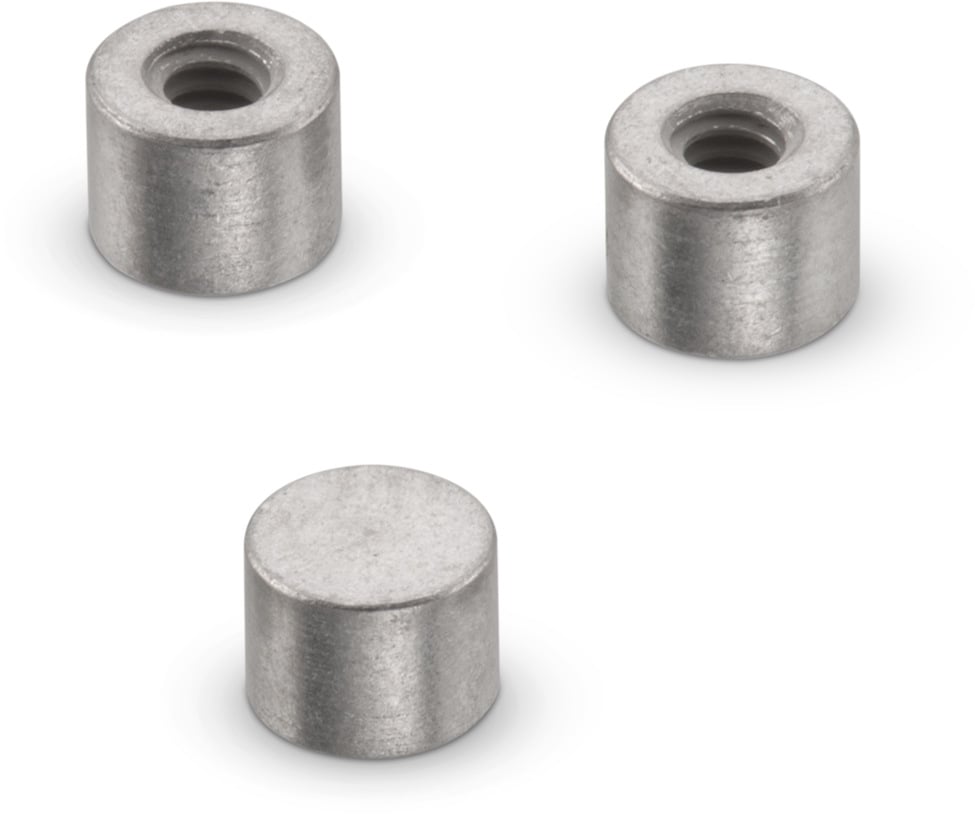

WA-SMSI SMT Stahl Spacer mit Innengewinde M1.6 / Boden geschlossen

Anwendung

Befestigung von Leiterplatten zu Gehäusen oder anderen Leiterplatten
Für Abstände von 2.5 bis 6mm
Präzise und schnelle Verarbeitung
Hohe mechanische Kräfte
Höchste Prozesssicherheit

General Information
Betriebstemperatur	-55 °C up to +150 °C
Material	Stahl
Oberfläche	Zinn
Lötpastendicke	120 µm
Anziehdrehmoment	0.1 N*m

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

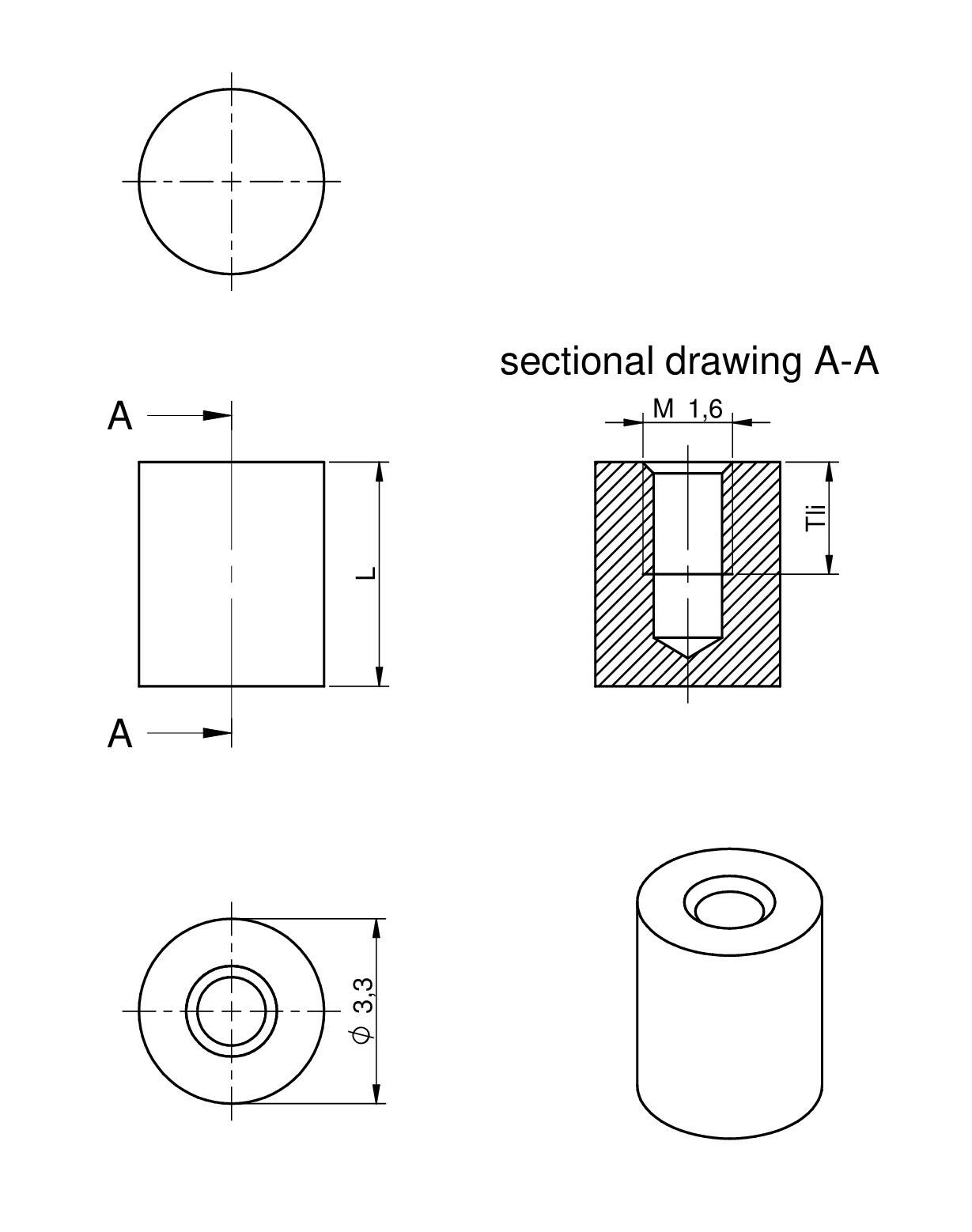

Artikel Nr.	Datenblatt	Downloads	Status	L(mm)	T_li(mm)	T_i	Ø OD(mm)	Verpackung	VPE
97730256330R	2.5 mm, 1.5 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730256330 (rev1).pdf \| 36 KB IGS Download_IGS_97730256330 (rev1).igs \| 54.3 KB STP Download_STEP_97730256330 (rev1).stp \| 9.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge2.5 mm	Innere Gewindelänge1.5 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit2200
97730306330R	3 mm, 1.8 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730306330 (rev1).pdf \| 31.6 KB IGS Download_IGS_97730306330 (rev1).igs \| 54.2 KB STP Download_STEP_97730306330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge3 mm	Innere Gewindelänge1.8 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit1800
97730356330R	3.5 mm, 2 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730356330R (rev1).pdf \| 34.5 KB IGS Download_IGS_97730356330 (rev1).igs \| 54.5 KB STP Download_STEP_97730356330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge3.5 mm	Innere Gewindelänge2 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit1800
97730406330R	4 mm, 2 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730406330 (rev1).pdf \| 34.1 KB IGS Download_IGS_97730406330 (rev1).igs \| 54.1 KB STP Download_STEP_97730406330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge4 mm	Innere Gewindelänge2 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit1400
97730456330R	4.5 mm, 2 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730456330 (rev1).pdf \| 30.3 KB IGS Download_IGS_97730456330 (rev1).igs \| 54.9 KB STP Download_STEP_97730456330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge4.5 mm	Innere Gewindelänge2 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit1400
97730506330R	5 mm, 2 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730506330 (rev1).pdf \| 29.9 KB IGS Download_IGS_97730506330 (rev1).igs \| 54.6 KB STP Download_STEP_97730506330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge5 mm	Innere Gewindelänge2 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit1300
97730606330R	6 mm, 2 mm, M1.6	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730606330 (rev1).pdf \| 31.8 KB IGS Download_IGS_97730606330 (rev1).igs \| 54.6 KB STP Download_ STEP_97730606330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge6 mm	Innere Gewindelänge2 mm	InnengewindeM1.6	Außendurchmesser3.3 mm	VerpackungTape and Reel	Verpackungseinheit1100

SMT Spacer from Würth Elektronik eiSos

SCHACHMATT

SMT Spacer gewinnt!

SMT Spacer von Würth Elektronik optimieren maßgeblich die Verarbeitung elektromechanischer Baugruppen. Herkömmliche Abstandsbolzen müssen zeitintensiv von Hand montiert werden; SMT Spacer sind auf die vollautomatische Bestückung zugeschnitten. Die auf Rolle verpackten Bauteile werden präzise auf der Leiterplatte positioniert. Eine Vielzahl an Varianten ermöglicht automatisch bestückbare, mechanisch stabile und sichere Lötverbindungen in jeder Applikation.

Präzise und schnelle Verarbeitung
Schnell lösbare Kaptonfolie
Hohe mechanische Kräfte
Höchste Prozesssicherheit
