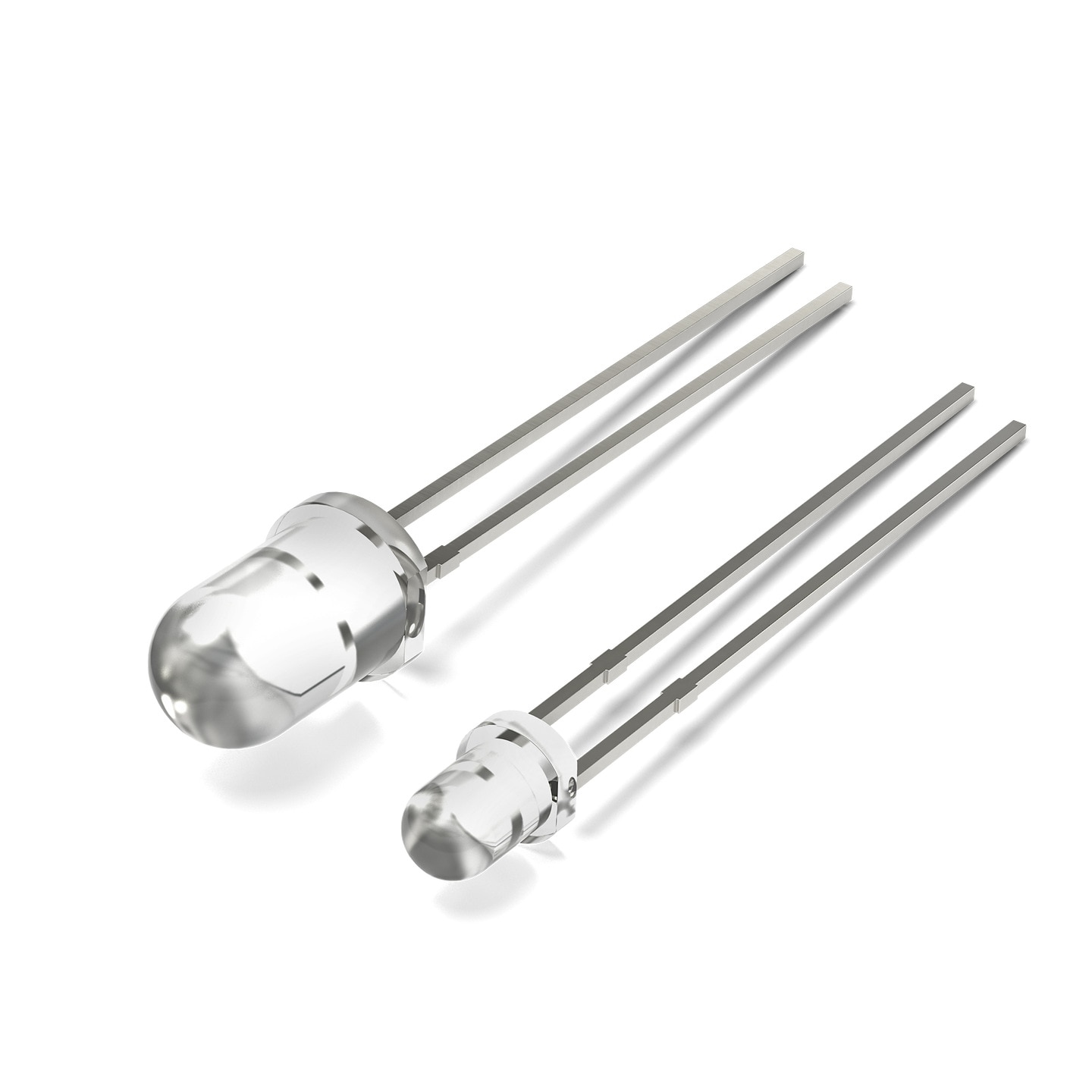

WL-TTRW Phototransistor Round Waterclear

Bauform	Maße	L (mm)	W (mm)	H (mm)

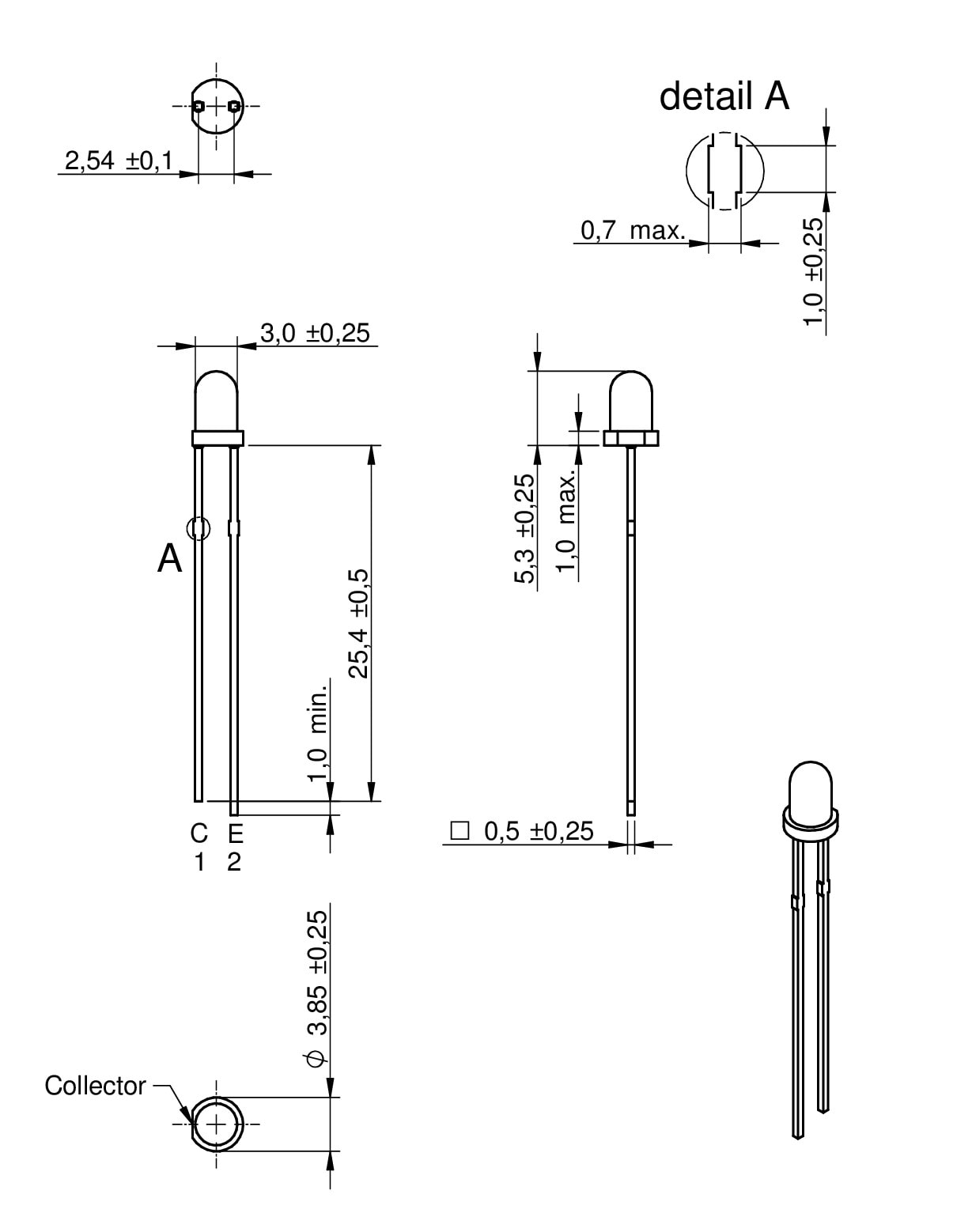

THT 3 mm - without stopper		3	3.8	8.7

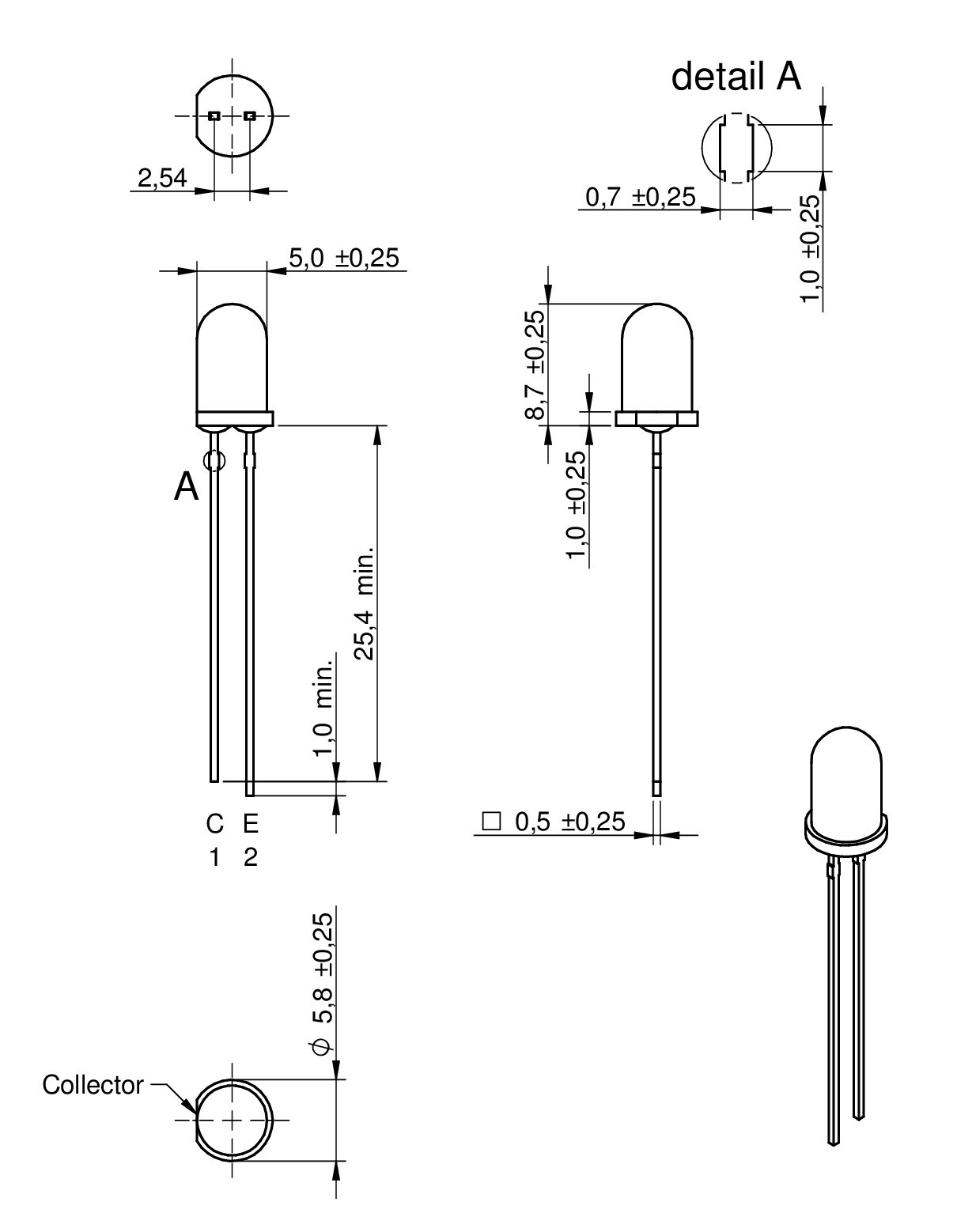

THT 5 mm - without stopper		5	5.8	8.7

Merkmale

Standard THT Package
Schmaler Abstrahlwinkel
Hohe Empfindlichkeit
Ohne Tageslichtfilter
Perfekt auf IR LEDs abgestimmt

Anwendung

Rauchmelder
Zähler und Encoder
Pulsmessung
Staubsaugerroboter
Touch Screens

Artikeldaten

Alle

THT 3 mm - without stopper

THT 5 mm - without stopper

Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	Testbedingung I_CE.P	I_{CE.P typ.} (mA)	I_{CE.P min.} (mA)	Testbedingung I_CEO.Dark	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
1540032NA3090	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TTRW (rev22b).IntLib \| 46 KB CDS Cadence_WL-TTRW (rev20a).zip \| 120.6 KB EAG Eagle_WL-TTRW (rev20b).lbr \| 18.5 KB CAD-Dateien ZIP IGS Downloads_IGS_1540032NA3090 (rev1).igs \| 233.4 KB STP Downloads_STEP_1540032NA3090 (rev1).stp \| 49.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	850	400	1100	V_CE = 5 V Ee = 1 mW/cm² λ = 850 nm	15	5	V_CE = 20 V Ee = 0 mW/cm²	300	Si	30
1540052NA3090	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TTRW (rev22b).IntLib \| 46 KB CDS Cadence_WL-TTRW (rev20a).zip \| 120.6 KB EAG Eagle_WL-TTRW (rev20b).lbr \| 18.5 KB CAD-Dateien ZIP IGS Download_IGS_1540052NA3090 (rev1).igs \| 231 KB STP Download_STEP_1540052NA3090 (rev1).stp \| 49.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	850	400	1100	V_CE = 5 V Ee = 1 mW/cm² λ = 850 nm	15	6	V_CE = 20 V Ee = 0 mW/cm²	300	Si	30

Artikel Nr.	Datenblatt	Simulation
1540032NA3090	SPEC
1540052NA3090	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	Testbedingung I_CE.P	I_{CE.P typ.} (mA)	I_{CE.P min.} (mA)	Testbedingung I_CEO.Dark	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
