WL-SUTW SMT Ultraviolet Top LED Waterclear

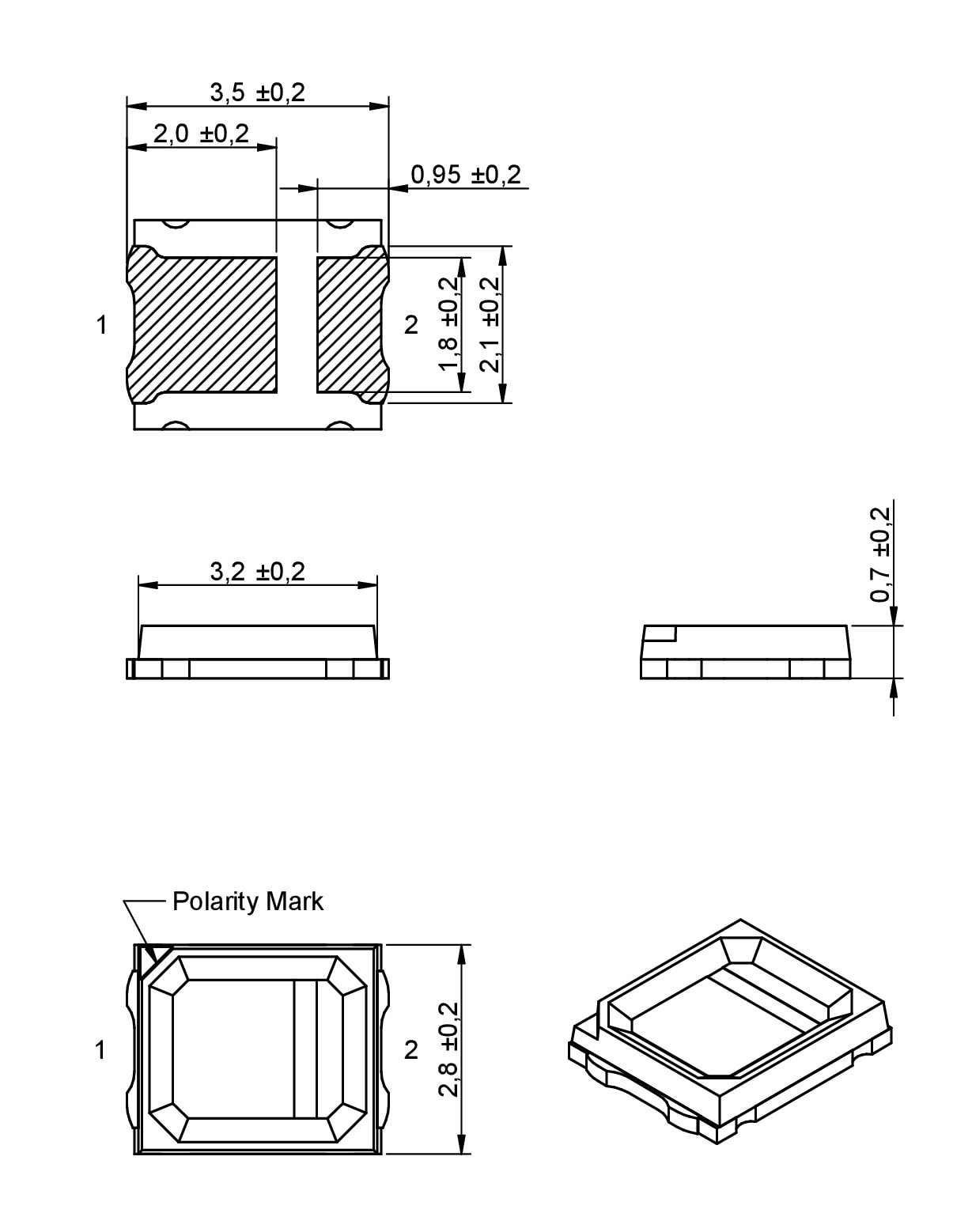

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
Size 2835		3.5	2.8	0.7	SMT

LTSpice-Dateien

LT
LTSpice_WL-SUTW (rev22a).zip
|
1.8 KB

Merkmale

UV-A emittierende LEDs
Peak Wellenlängen: 365, 385, 395, 405 nm
Standard 2835 PLCC 2 package
Flache Bauform
Abstrahlwinkel: 120°

Anwendung

Horticulture
UV- Härtung
Sensorik
Fälschungserkennung

Artikeldaten

Size 2835

	Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Peak typ.} (nm)	Φ_{e min.} (mW)	Φ_{e typ.} (mW)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
	153283367A212	SPEC		25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SUTW (rev24a).IntLib \| 77.5 KB EAG Eagle_WL-SUTW (rev22a).lbr \| 19.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SUTW_153283367A212 (rev1).pdf \| 130.4 KB IGS Download_IGS_WL-SUTW_153283367A212 (rev1).igs \| 1022.5 KB STP Download_STP_WL-SUTW_153283367A212 (rev1).stp \| 268.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SUTW (rev22a).zip \| 3.1 KB Strahldaten RIR Photopia_rir_153283367A212_5M (rev1p0).zip \| 121.2 MB SRC Lucaray-maker_src_153283367A212_5M (rev1p0).zip \| 121.2 MB ASA ASAP-and-APEX_dis_153283367A212_5M (rev1p0).zip \| 121.2 MB COD CodeV_ray_153283367A212_5M (rev1p0).zip \| 121.2 MB FRE Fred_dat_153283367A212_5M (rev1p0).zip \| 121.2 MB FRE Fred_txt_153283367A212_5M (rev1p0).zip \| 187.5 MB LIG LightTools_ray_153283367A212_5M (rev1p0).zip \| 121.2 MB LIG LightTools_txt_153283367A212_5M (rev1p0).zip \| 187.5 MB LUC LucidShape_ray_153283367A212_5M (rev1p0).zip \| 121.2 MB LUC LucidShape_txt_153283367A212_5M (rev1p0).zip \| 187.4 MB OPT optalix_DIS_153283367A212_5M (rev1p0).zip \| 121.2 MB OPT OpTaliX_txt_153283367A212_5M (rev1p0).zip \| 187.4 MB OPT OptiCAD_dat_153283367A212_5M (rev1p0).zip \| 121.2 MB OPT OptiCAD_txt_153283367A212_5M (rev1p0).zip \| 187.4 MB SIM Simulux_ray_153283367A212_5M (rev1p0).zip \| 121.2 MB SPE Speos_ray_153283367A212_5M (rev1p0).zip \| 125.4 MB TRA TracePro_txt_153283367A212_5M (rev1p0).zip \| 187.5 MB ZEM Zemax_dat_153283367A212_5M (rev1p0).zip \| 187.4 MB ZEM ZemaxBin_dat_153283367A212_5M (rev1p0).zip \| 121.2 MB	365	30	50	3.6	AlInGaN	120
	153283387A212	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SUTW (rev24a).IntLib \| 77.5 KB EAG Eagle_WL-SUTW (rev22a).lbr \| 19.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SUTW_153283xx7A212 (rev1).pdf \| 159.8 KB IGS Download_IGS_WL-SUTW_153283xx7A212 (rev1).igs \| 1.1 MB STP Download_STP_WL-SUTW_153283xx7A212 (rev1).stp \| 283.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SUTW (rev22a).zip \| 3.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	385	50	90	3.4	GaN	120
	153283397A212	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SUTW (rev24a).IntLib \| 77.5 KB EAG Eagle_WL-SUTW (rev22a).lbr \| 19.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SUTW_153283xx7A212 (rev1).pdf \| 159.8 KB IGS Download_IGS_WL-SUTW_153283xx7A212 (rev1).igs \| 1.1 MB STP Download_STP_WL-SUTW_153283xx7A212 (rev1).stp \| 283.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SUTW (rev22a).zip \| 3.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	395	80	140	3.4	GaN	120
	153283407A212	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SUTW (rev24a).IntLib \| 77.5 KB EAG Eagle_WL-SUTW (rev22a).lbr \| 19.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SUTW_153283xx7A212 (rev1).pdf \| 159.8 KB IGS Download_IGS_WL-SUTW_153283xx7A212 (rev1).igs \| 1.1 MB STP Download_STP_WL-SUTW_153283xx7A212 (rev1).stp \| 283.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SUTW (rev22a).zip \| 3.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	405	80	140	3.4	GaN	120

	Artikel Nr.	Datenblatt	Simulation
	153283367A212	SPEC
	153283387A212	SPEC
	153283397A212	SPEC
	153283407A212	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Peak typ.} (nm)	Φ_{e min.} (mW)	Φ_{e typ.} (mW)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
