MagI³C-VDLM Variable Step Down LGA Module

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

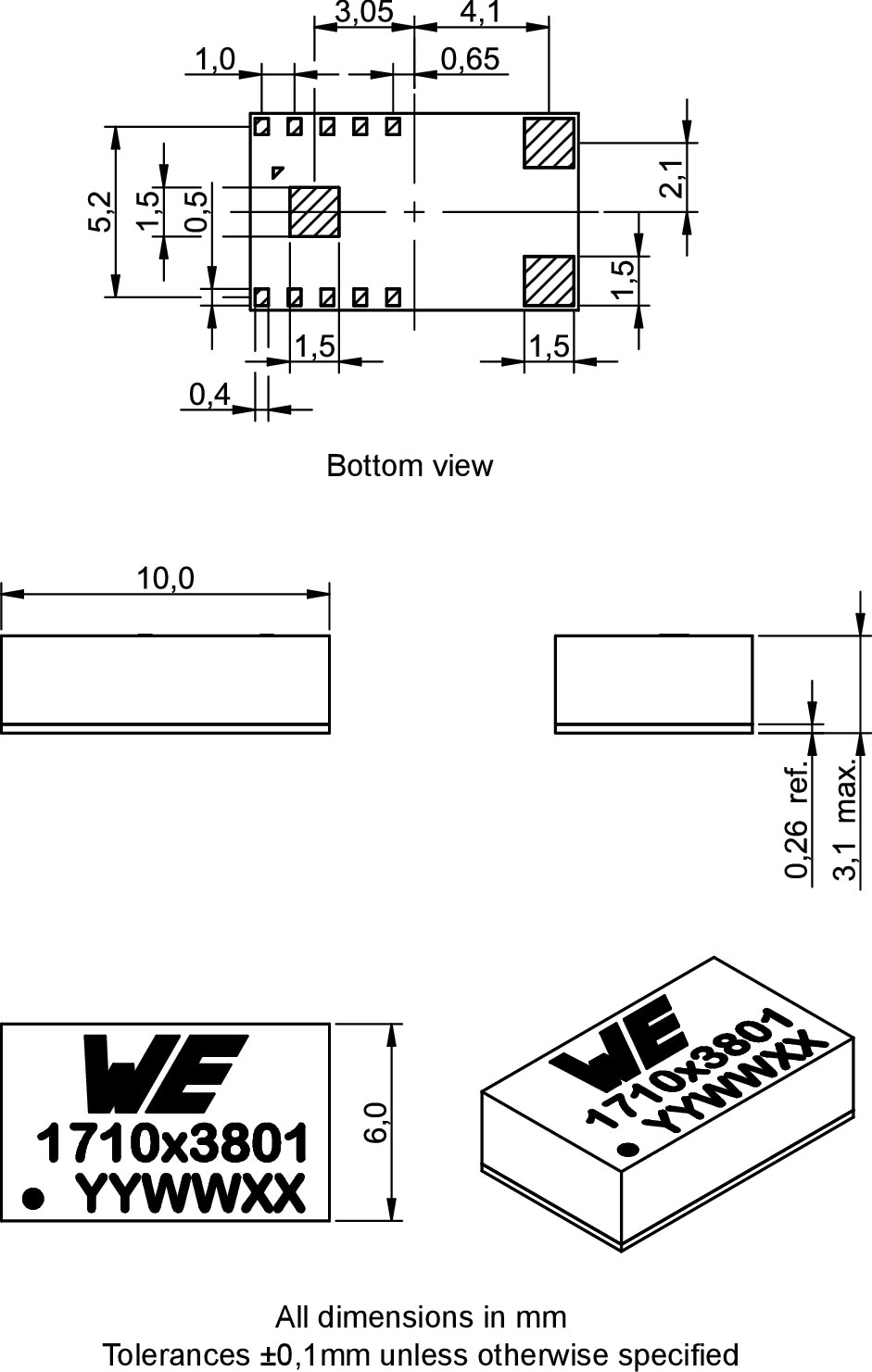

LGA-12EP		10	6	3.1	SMT

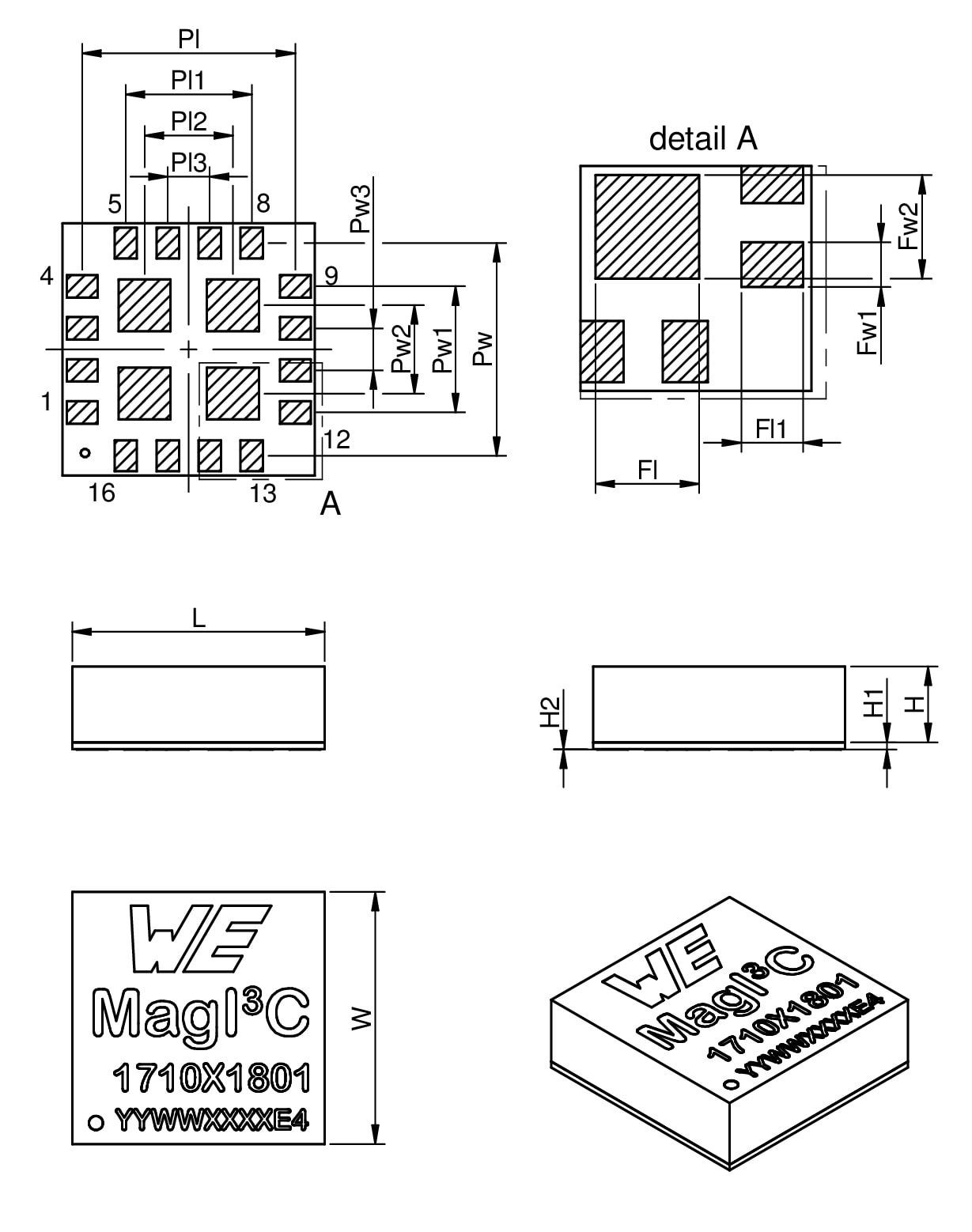

LGA-16EP		9	9	3	SMT

Merkmale

Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55022 Klasse B / CISPR-22)

LGA-12EP

Zum direkten Anschluss an das 24-V-Industriespannungsnetz
Gehäuse mit geringer Höhe und kleiner Fläche
Ideal für begrenzte Leiterplatten-/Layoutflächen
2 Lötzyklen

LGA-16EP

Gehäuse mit geringer Höhe und kleiner Fläche
Flexible und fehlerfreie Platzierung möglich durch Integration von CIN und COUT
Ideal für begrenzte Leiterplatten-/Layoutflächen
2 Lötzyklen

Anwendung

Point of Load DC-DC Applikationen am 18V, 15V, 12V, 9V, 5V Bus
Prüf- und Messtechnik
Medizintechnik
Versorgung von Schnittstellen
Versorgung von Mikrocontrollern, Microprozessoren, DSPs, FPGAs
Industrieelektronik
Telekommunikation

Application Notes

MagI³C Power Module Designer

Ermöglicht schnelles und einfaches Design-in eines Power Modules ohne DC/DC-Wandlerkenntnisse. Mehr dazu im Webinar:

MagI³C Power Module Designer in REDEXPERT

Altium Design Examples

Leistungsoptimierte Layouts über Copy & Paste. Erfahren Sie mehr über Altium Design-Beispiele, um Ihr Design-In zu beschleunigen.

Tutorial ansehen

Artikeldaten

Alle

LGA-12EP

LGA-16EP

Artikel Nr.	Datenblatt	Downloads	V_in (V)	V_out (V)	I_out (A)	Evaluation Kit	Filtertüte	Referenzdesign
171023801	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 29.11.2024 SPEC Datenblatt gültig ab 30.11.2024 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev23b).IntLib \| 1.8 MB CDS Cadence_Magl3C-VDLM (rev23a).zip \| 7.5 MB EAG Eagle_WPME-VDLM (rev23a).lbr \| 29 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_171023801 (rev1.1).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_1710x3801 (rev1).pdf \| 602.9 KB IGS Download_IGS_1710x3801 (rev1).igs \| 11.4 MB STP Download_STP_1710X3801 (rev1).stp \| 3.5 MB Alle 7 Dateien als ZIP herunterladen ZIP	3.5 - 38	0.85 - 13	2	178023801	–	–
171013801	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 29.11.2024 SPEC Datenblatt gültig ab 30.11.2024 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev23b).IntLib \| 1.8 MB CDS Cadence_Magl3C-VDLM (rev23a).zip \| 7.5 MB EAG Eagle_WPME-VDLM (rev23a).lbr \| 29 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_171013801 (rev1.1).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_1710x3801 (rev1).pdf \| 602.9 KB IGS Download_IGS_1710x3801 (rev1).igs \| 11.4 MB STP Download_STP_1710X3801 (rev1).stp \| 3.5 MB Alle 7 Dateien als ZIP herunterladen ZIP	3.5 - 38	0.85 - 13	1	178013801	–	–
171033801	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 29.11.2024 SPEC Datenblatt gültig ab 30.11.2024 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev23b).IntLib \| 1.8 MB CDS Cadence_Magl3C-VDLM (rev23a).zip \| 7.5 MB EAG Eagle_WPME-VDLM (rev23a).lbr \| 29 KB EDA-Modelle: Referenzdesigns ZIP ALT Altium_DesignExample_171033801 (rev1.1).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_1710x3801 (rev1).pdf \| 602.9 KB IGS Download_IGS_1710x3801 (rev1).igs \| 11.4 MB STP Download_STP_1710X3801 (rev1).stp \| 3.5 MB Alle 7 Dateien als ZIP herunterladen ZIP	3.5 - 38	0.85 - 6	3	178033801	–	–
171011801	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev23b).IntLib \| 1.8 MB CDS Cadence_Magl3C-VDLM (rev23a).zip \| 7.5 MB EAG Eagle_WPME-VDLM (rev23a).lbr \| 29 KB CAD-Dateien ZIP STP STP_1710x1801 (rev1).stp \| 4.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	4 - 18	0.8 - 17	1	178011801	171003	–
171021801	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev23b).IntLib \| 1.8 MB CDS Cadence_Magl3C-VDLM (rev23a).zip \| 7.5 MB EAG Eagle_WPME-VDLM (rev23a).lbr \| 29 KB CAD-Dateien ZIP STP STP_1710x1801 (rev1).stp \| 4.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	4 - 18	0.8 - 17	2	178021801	171003	–
171031801	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WPME-VDLM (rev23b).IntLib \| 1.8 MB CDS Cadence_Magl3C-VDLM (rev23a).zip \| 7.5 MB EAG Eagle_WPME-VDLM (rev23a).lbr \| 29 KB CAD-Dateien ZIP STP STP_1710x1801 (rev1).stp \| 4.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	4 - 18	0.8 - 17	3	178031801	171003	Referenzdesign MagI³C Current Source

	Artikel Nr.	Datenblatt	Simulation
	171023801	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 29.11.2024 SPEC Datenblatt gültig ab 30.11.2024 PCN PCN Dokument
	171013801	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 29.11.2024 SPEC Datenblatt gültig ab 30.11.2024 PCN PCN Dokument
	171033801	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 29.11.2024 SPEC Datenblatt gültig ab 30.11.2024 PCN PCN Dokument
	171011801	SPEC
	171021801	SPEC
	171031801	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	V_in (V)	V_out (V)	I_out (A)	Evaluation Kit	Filtertüte	Referenzdesign	Muster

Service & Support

Sie haben Fragen oder Anregungen zu den Themen Design-In Support, PCB-Layout Review, EMC Filter oder thermisches Design? Wir helfen Ihnen gerne weiter!
Mit wenigen Details können wir Ihre Anfrage beantworten.

Zum Kontaktformular

Design-In Support

Produktbezogene & applikationsspezifische Unterstützung durch die Hotline
Unterstützung bei Problemlösung und individueller Designerstellung

Unterstützung bei Ihren Layoutanfragen

Individuelle Reviews von Kunden-Layouts
Referenz-Layout ist in jedem Datenblatt angegeben

Unterstützung bei Ihrem Filterentwurf

Lösung für leitungsgebundene und abgestrahlte Emissionen
Getestete Filterkonfigurationen für die Einhaltung von EN55032 / CISPR-32 Klasse B
Reales EMV-Verhalten sowie Amplituden- und Phasengang der EMV-Filter auf REDEXPERT

Support für Ihr thermisches Design

Simulation der Temperaturverteilung auf der PCB
Modultemperatur versus PCB-Fläche
Thermisches Verhalten der Power Module sowie interaktive Darstellung der Modul-Verlustleistung auf REDEXPERT
