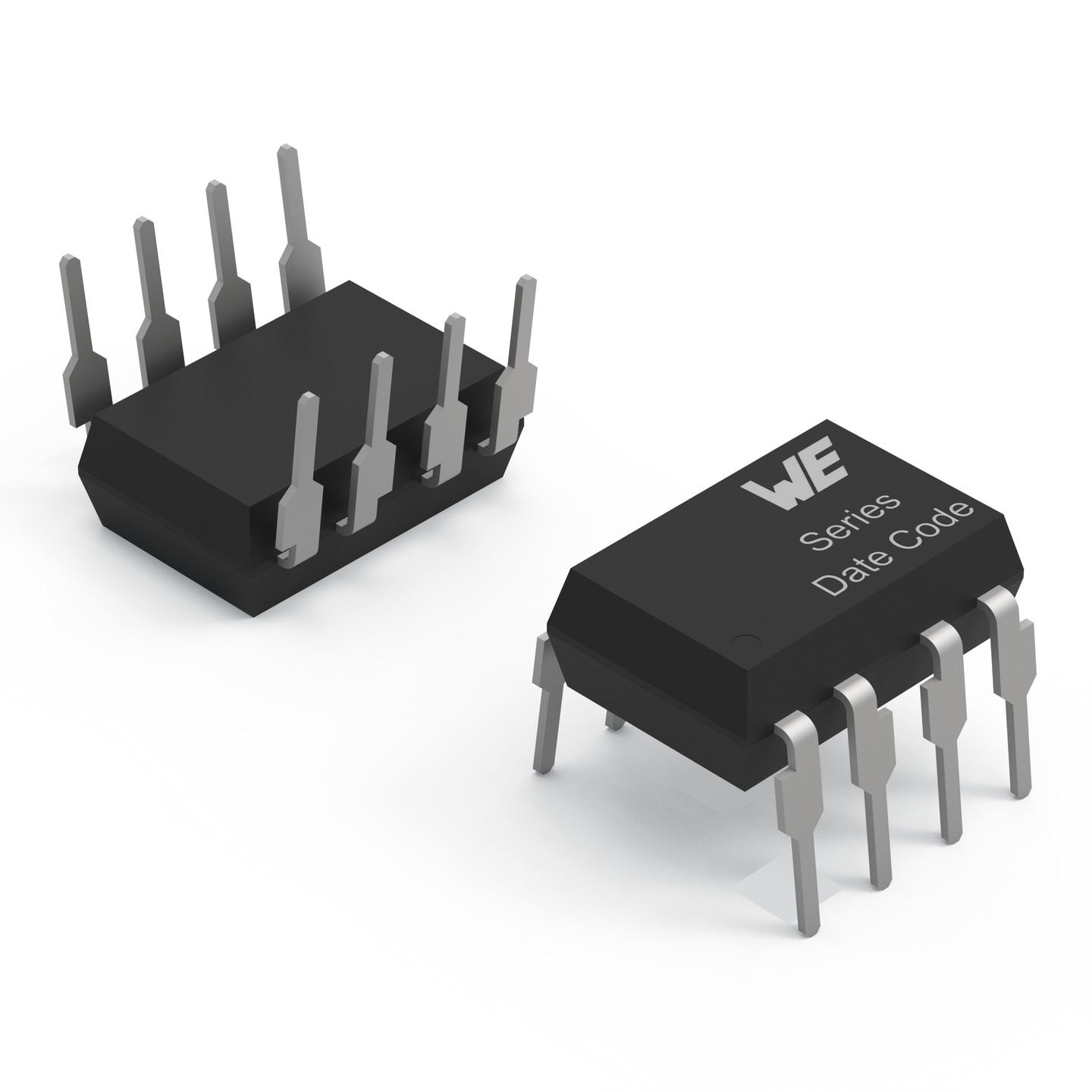

WL-OCHS DIP-8

Bauform	Maße	L (mm)	B (mm)	H (mm)
NEUDIP-8 1 MBd		8.57	9.68	4.46
NEUDIP-8 10 MBd		6.5	9.7	3.5

Merkmale

Sehr hohe Übertragungsgeschwindigkeit - MHz bis Mbit/s Bereich
Präzises Schalten ohne große Verzögerung durch schnelle Schaltzeiten
Hohe Isolationsspannung VISO = 3750 & 5000 VRMS
Hohe Störsicherheit (EMV)

Anwendung

Digitale Signalübertragung mit hoher Geschwindigkeit
Schnittstellenisolierung (z. B. UART, SPI, RS-232, RS-485)
Schaltnetzteile und Leistungselektronik
Industrielle Steuerungen und Automatisierung
Mikrocontroller- und Embedded-Systeme

Application Notes

Artikeldaten

Alle

DIP-8 1 MBd

DIP-8 10 MBd

Alle zurücksetzen

Artikeldaten filtern

catalog.filterBar.article in 2 Produktserien anzeigen

catalog.filterBar.article in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

Artikel Nr.	Datenblatt	Downloads	Status	Package	Testbedingung t_PLH	t_PLH(ns)	Testbedingung CMTI_LH	CMTI_LH(kV/µs)	I_{Th typ.}(mA)	V_ISO(V (RMS))	Betriebstemperatur	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
143137183210	SPECDIP 8, SL-Typ, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 41 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_DIP8-SL_143135183110_143136183110_143137183210 (rev1).pdf \| 191.3 KB IGS IGS_DIP8-SL_143135183110_143136183110_143137183210 (rev1).igs \| 2.1 MB STP STP_DIP8-SL_143135183110_143136183110_143137183210 (rev1).stp \| 618.5 KB CER VDE_certificate_WL-OCHS-10MB_143137183210 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageDIP 8, SL-Typ	I_F = 7.5 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 350 Ω	High Level Ausbreitungsverzögerung [typ.]41 ns	I_F = 0 mA, V_CC = 5.0 V V_O = 2.0 V, R_L = 350 Ω \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]5 kV/µs	Schwellenstromstärke [typ.]3 mA	Isolationsspannung5000 V (RMS)	Betriebstemperatur -40 °C up to +85 °C	–Verfügbarkeit prüfen
143135183110	SPECDIP 8, SL-Typ, IF = 16 mA, VCC = 5.0 VRL = 4.1 kΩ, 1300 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_DIP8-SL_143135183110_143136183110_143137183210 (rev1).pdf \| 191.3 KB IGS IGS_DIP8-SL_143135183110_143136183110_143137183210 (rev1).igs \| 2.1 MB STP STP_DIP8-SL_143135183110_143136183110_143137183210 (rev1).stp \| 618.5 KB CER VDE_certificate_WL-OCHS-1MB_143135183110 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageDIP 8, SL-Typ	I_F = 16 mA, V_CC = 5.0 V R_L = 4.1 kΩ	High Level Ausbreitungsverzögerung [typ.]1300 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 4.1 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]1 kV/µs	–	Isolationsspannung5000 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143136183110	SPECDIP 8, SL-Typ, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 600 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_DIP8-SL_143135183110_143136183110_143137183210 (rev1).pdf \| 191.3 KB IGS IGS_DIP8-SL_143135183110_143136183110_143137183210 (rev1).igs \| 2.1 MB STP STP_DIP8-SL_143135183110_143136183110_143137183210 (rev1).stp \| 618.5 KB CER VDE_certificate_WL-OCHS-1MB_143136183110 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageDIP 8, SL-Typ	I_F = 16 mA, V_CC = 5.0 V R_L = 1.9 kΩ	High Level Ausbreitungsverzögerung [typ.]600 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 1.9 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]1 kV/µs	–	Isolationsspannung5000 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143135180100	SPECDIP 8, Standard, IF = 16 mA, VCC = 5.0 VRL = 4.1 kΩ, 1300 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).pdf \| 181.3 KB IGS IGS_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).igs \| 2.2 MB STP STP_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).stp \| 615 KB CER VDE_certificate_WL-OCHS-1MB_143135180100 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageDIP 8, Standard	I_F = 16 mA, V_CC = 5.0 V R_L = 4.1 kΩ	High Level Ausbreitungsverzögerung [typ.]1300 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 4.1 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]1 kV/µs	–	Isolationsspannung5000 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143136180100	SPECDIP 8, Standard, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 600 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).pdf \| 181.3 KB IGS IGS_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).igs \| 2.2 MB STP STP_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).stp \| 615 KB CER VDE_certificate_WL-OCHS-1MB_143136180100 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageDIP 8, Standard	I_F = 16 mA, V_CC = 5.0 V R_L = 1.9 kΩ	High Level Ausbreitungsverzögerung [typ.]600 ns	I_F = 0 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 1.9 kΩ \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]1 kV/µs	–	Isolationsspannung5000 V (RMS)	Betriebstemperatur -40 °C up to +110 °C	–Verfügbarkeit prüfen
143137180200	SPECDIP 8, Standard, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 41 ns	Verfügbarkeit –	Downloads4 Dateien 3D 3D_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).pdf \| 181.3 KB IGS IGS_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).igs \| 2.2 MB STP STP_DIP8-Standard_143135180110_143136180110_143137180210 (rev1).stp \| 615 KB CER VDE_certificate_WL-OCHS-10MB_143137180200 (rev1).pdf \| 600.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageDIP 8, Standard	I_F = 7.5 mA, V_CC = 5.0 V C_L = 15 pF, R_L = 350 Ω	High Level Ausbreitungsverzögerung [typ.]41 ns	I_F = 0 mA, V_CC = 5.0 V V_O = 2.0 V, R_L = 350 Ω \|V_CM\| = 1000 V_Peak	High Level Gleichtaktstörfestigkeit [min.]5 kV/µs	Schwellenstromstärke [typ.]3 mA	Isolationsspannung5000 V (RMS)	Betriebstemperatur -40 °C up to +85 °C	–Verfügbarkeit prüfen
