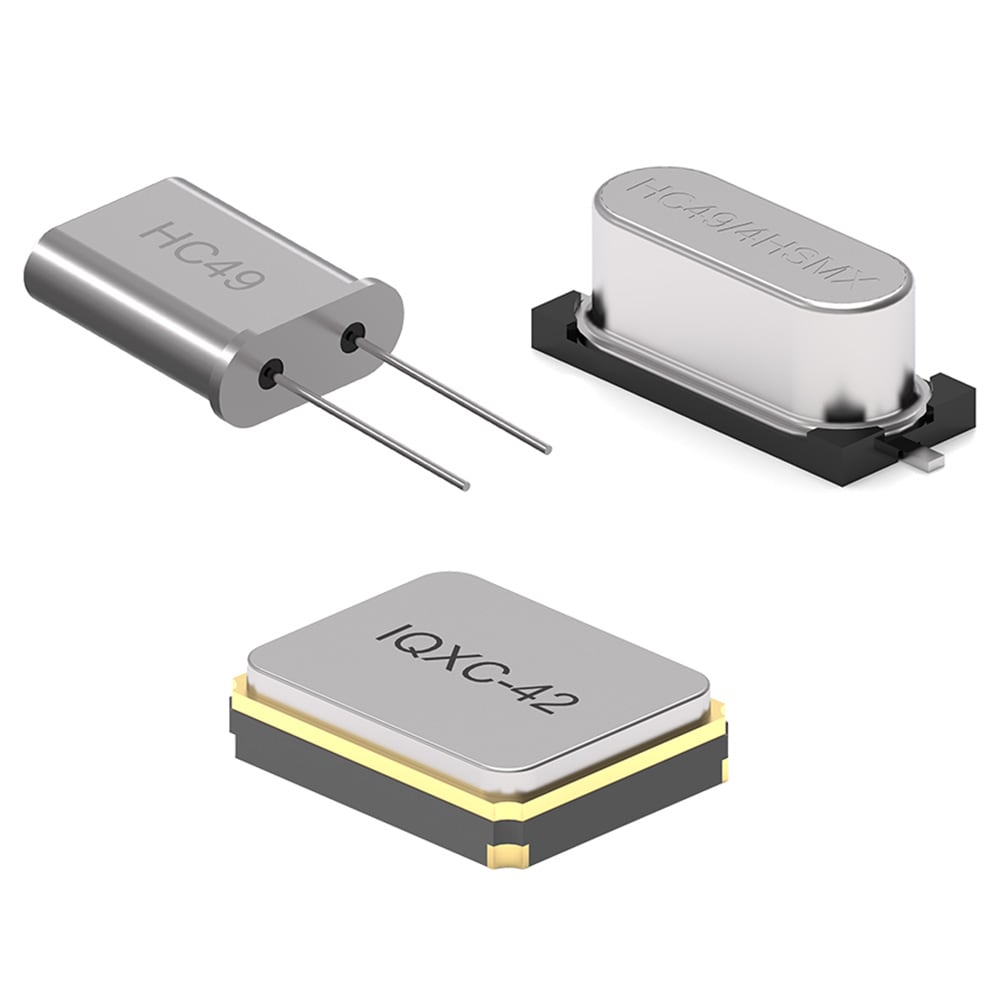

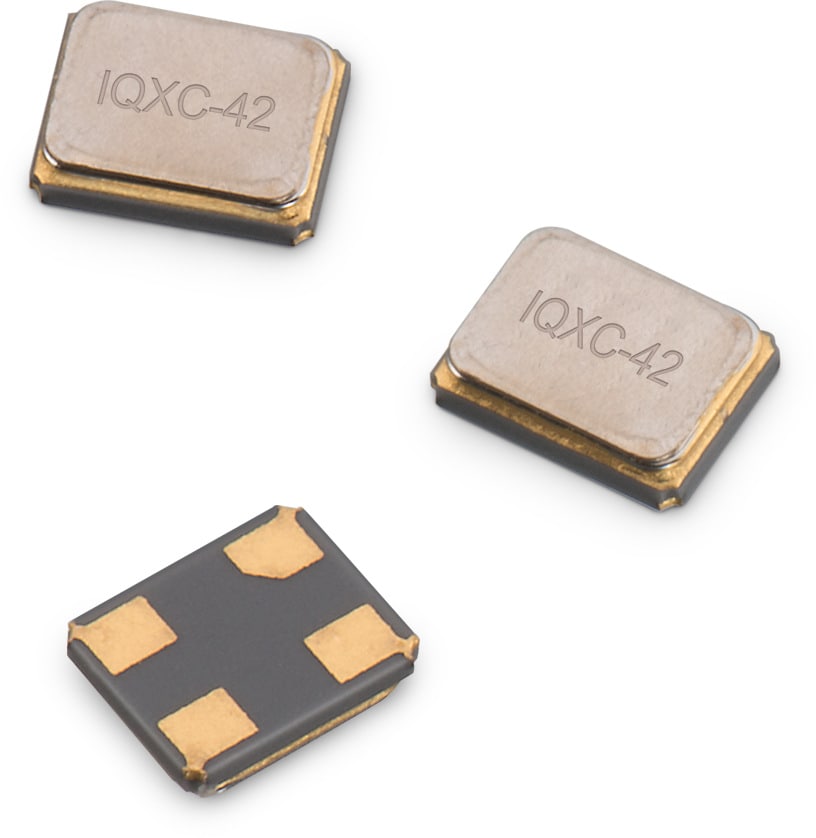

WE-XTAL Schwingquarz

Bauform Maße 3DL
(mm)
W
(mm)
H
(mm)
Montageart
IQXC-26 1.6 1.2 0.45 -
IQXC-42 2 1.6 0.5 -
IQXC-240 1.2 1 0.33 SMT
CFPX-218 2.5 2 0.6 -
CFPX-180 3.2 2.5 0.8 -
CFPX-104 5 3.2 1 -
12SMX 7 5 1.4 -
HC49 11.05 4.65 13.46 -
HC49/4H 11.05 4.7 4.1 -
HC49/4HSMX 13.4 4.9 4.3 -

Merkmale

  • SMT und THT Modelle
  • Hermetisch verschlossene Gehäuse
  • Frequenzen zwischen 1.8432 MHz und 50 MHz
  • Toleranzen bis zu ±10 ppm erhältlich
  • Maximaler Betriebstemperaturbereich: -40 °C bis 125 °C
  • Stabilitäten bis zu ±10 ppm erhältlich

Anwendung

  • Mikroprozessor
  • Drahtlose Kommunikation
  • Industriegeräte
  • Drahtgebundene Kommunikation (z.B. Ethernet und USB)
  • IoT
  • Optische Netzwerke
  • Audio- und Multimediageräte
  • Prüf- und Messgeräte
  • Navigation und Lokalisierung
  • Wearables

Artikeldaten

Alle
IQXC-26
IQXC-42
IQXC-240
CFPX-218
CFPX-180
CFPX-104
12SMX
HC49
HC49/4H
HC49/4HSMX
Artikel Nr. Daten­blatt DownloadsfTol. fStabilität
(ppm)
Cload
(pF)
BetriebstemperaturDesign Kit Muster
830003033BSPEC
5 Dateien 1.8432 MHz ±20ppm 50 30 -10 bis zu +60 °C830003
830003037BSPEC
5 Dateien 2 MHz ±50ppm 100 20 0 bis zu +50 °C
830003044BSPEC
5 Dateien 2.4576 MHz ±20ppm 50 30 -10 bis zu +60 °C830003
830024985BSPEC
5 Dateien 3.2768 MHz ±30ppm 50 12 -10 bis zu +60 °C830003
830028430SPEC
5 Dateien 3.2768 MHz ±30ppm 30 18 -20 bis zu +70 °C
830003051BSPEC
5 Dateien 3.2768 MHz ±20ppm 30 12 -10 bis zu +60 °C
830003056BSPEC
5 Dateien 3.579545 MHz ±20ppm 50 20 -10 bis zu +60 °C
830003058SPEC
5 Dateien 3.579545 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003063BSPEC
5 Dateien 3.579545 MHz ±30ppm 50 20 -20 bis zu +70 °C830003
830003257BSPEC
5 Dateien 3.6864 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003260SPEC
5 Dateien 3.6864 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003263BSPEC
5 Dateien 3.6864 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830030798SPEC
5 Dateien 3.6864 MHz ±30ppm 50 16 -40 bis zu +85 °C
830033158SPEC
5 Dateien 3.6864 MHz ±30ppm 50 18 -20 bis zu +70 °C
830003068BSPEC
5 Dateien 4 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003071SPEC
5 Dateien 4 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003074BSPEC
5 Dateien 4 MHz ±20ppm 50 30 -10 bis zu +60 °C830003
830011300SPEC
5 Dateien 4 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830024940SPEC
5 Dateien 4 MHz ±30ppm 50 18 -20 bis zu +70 °C
830027298BSPEC
5 Dateien 4 MHz ±30ppm 50 18 -20 bis zu +70 °C830003
830034654SPEC
5 Dateien 4 MHz ±20ppm 50 18 -20 bis zu +70 °C
830003084BSPEC
5 Dateien 4.096 MHz ±30ppm 50 30 -10 bis zu +60 °C
830003086BSPEC
5 Dateien 4.194304 MHz ±20ppm 30 12 -10 bis zu +60 °C
830003093BSPEC
5 Dateien 4.194304 MHz ±30ppm 50 12 -10 bis zu +60 °C830003
830003099BSPEC
5 Dateien 4.433619 MHz ±20ppm 30 20 -10 bis zu +60 °C
830003102BSPEC
5 Dateien 4.433619 MHz ±30ppm 50 20 -10 bis zu +60 °C
830003110BSPEC
5 Dateien 4.9152 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003115BSPEC
5 Dateien 4.9152 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830018153SPEC
5 Dateien 4.9152 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830028392SPEC
5 Dateien 4.9152 MHz ±30ppm 50 18 -20 bis zu +70 °C
830034439SPEC
5 Dateien 4.9152 MHz ±30ppm 50 16 -20 bis zu +70 °C
830003119BSPEC
5 Dateien 5 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830012312SPEC
5 Dateien 5 MHz ±30ppm 50 30 -10 bis zu +60 °C
830003127BSPEC
5 Dateien 6 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003132BSPEC
5 Dateien 6 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830016788SPEC
5 Dateien 6 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830026900SPEC
5 Dateien 6 MHz ±20ppm 50 16 -10 bis zu +60 °C830003
830003134BSPEC
5 Dateien 6.144 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003137BSPEC
5 Dateien 6.144 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830027527SPEC
5 Dateien 7.175 MHz ±50ppm 100 16 -55 bis zu +105 °C
830003329BSPEC
5 Dateien 7.3728 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003334SPEC
5 Dateien 7.3728 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003335BSPEC
5 Dateien 7.3728 MHz ±30ppm 50 30 -10 bis zu +60 °C
830003336BSPEC
5 Dateien 7.3728 MHz ±15ppm 30 18 -10 bis zu +60 °C830003
830010689SPEC
5 Dateien 7.3728 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830003147BSPEC
5 Dateien 8 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003151SPEC
5 Dateien 8 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003156BSPEC
5 Dateien 8 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830011301SPEC
5 Dateien 8 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830020423SPEC
5 Dateien 8 MHz ±30ppm 50 18 -20 bis zu +70 °C830003
830026380SPEC
5 Dateien 8 MHz ±30ppm 50 16 -20 bis zu +70 °C830002
830029914SPEC
5 Dateien 8 MHz ±30ppm 50 16 -40 bis zu +85 °C
830050510SPEC
5 Dateien 8 MHz ±30ppm 50 18 -40 bis zu +85 °C
830055663SPEC
5 Dateien 8 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830055901SPEC
5 Dateien 8 MHz ±20ppm 50 18 -20 bis zu +70 °C
830059082SPEC
5 Dateien 8 MHz ±20ppm 50 10 -20 bis zu +70 °C
830106162701SPEC
5 Dateien 8 MHz ±20ppm 30 16 -40 bis zu +85 °C
830108313809SPEC
5 Dateien 8 MHz ±30ppm 50 12 -40 bis zu +85 °C
830003271BSPEC
5 Dateien 8.192 MHz ±30ppm 50 30 -10 bis zu +60 °C
830026902SPEC
5 Dateien 8.192 MHz ±20ppm 50 16 -10 bis zu +60 °C
830061486SPEC
5 Dateien 8.192 MHz ±30ppm 50 10 -40 bis zu +85 °C
830003277BSPEC
5 Dateien 9.8304 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003279BSPEC
5 Dateien 9.8304 MHz ±30ppm 50 30 -10 bis zu +60 °C
830026904SPEC
5 Dateien 9.8304 MHz ±20ppm 50 16 -10 bis zu +60 °C
830003164BSPEC
5 Dateien 10 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003166SPEC
5 Dateien 10 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003169BSPEC
5 Dateien 10 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830017145SPEC
5 Dateien 10 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830021675SPEC
5 Dateien 10 MHz ±30ppm 50 18 -20 bis zu +70 °C
830032341BSPEC
5 Dateien 10 MHz ±30ppm 50 18 -20 bis zu +70 °C
830056583SPEC
5 Dateien 10 MHz ±30ppm 30 12 -40 bis zu +85 °C
830072402SPEC
5 Dateien 10 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830108338709SPEC
5 Dateien 10 MHz ±20ppm 50 12 -40 bis zu +105 °C
830003327BSPEC
5 Dateien 11 MHz ±20ppm 30 30 -10 bis zu +60 °C
830003515BSPEC
5 Dateien 11.0592 MHz ±20ppm 30 20 -10 bis zu +60 °C
830003519SPEC
5 Dateien 11.0592 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003523BSPEC
5 Dateien 11.0592 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830018496BSPEC
5 Dateien 11.0592 MHz ±30ppm 50 18 -20 bis zu +70 °C
830026382SPEC
5 Dateien 11.0592 MHz ±30ppm 50 16 -20 bis zu +70 °C830002
830028928SPEC
5 Dateien 11.0592 MHz ±30ppm 50 20 -20 bis zu +70 °C
830003206BSPEC
5 Dateien 12 MHz ±20ppm 30 30 -10 bis zu +60 °C
830003210SPEC
5 Dateien 12 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003215BSPEC
5 Dateien 12 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830010043SPEC
5 Dateien 12 MHz ±30ppm 50 30 -10 bis zu +60 °C
830026384SPEC
5 Dateien 12 MHz ±30ppm 50 16 -20 bis zu +70 °C830002
830032878SPEC
5 Dateien 12 MHz ±50ppm 50 18 -10 bis zu +60 °C
830033580SPEC
5 Dateien 12 MHz ±30ppm 50 18 -20 bis zu +70 °C
830035293SPEC
5 Dateien 12 MHz ±30ppm 50 16 -40 bis zu +85 °C830003
830036401SPEC
5 Dateien 12 MHz ±20ppm 50 18 -20 bis zu +70 °C
830055295SPEC
5 Dateien 12 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830055999SPEC
5 Dateien 12 MHz ±30ppm 30 18 -40 bis zu +85 °C
830056346SPEC
5 Dateien 12 MHz ±30ppm 30 18 -40 bis zu +85 °C
830059522SPEC
5 Dateien 12 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830061647SPEC
5 Dateien 12 MHz ±20ppm 30 12 -40 bis zu +85 °C
830070868SPEC
5 Dateien 12 MHz ±10ppm 20 18 -40 bis zu +85 °C
830069944SPEC
5 Dateien 12 MHz ±20ppm 30 15 -40 bis zu +85 °C
830069882SPEC
5 Dateien 12 MHz ±30ppm 100 10 -40 bis zu +125 °C830002
830108206909SPEC
5 Dateien 12 MHz ±10ppm 20 8 -40 bis zu +85 °C
830105420809SPEC
5 Dateien 12 MHz ±10ppm 10 10 -20 bis zu +70 °C
830108338809SPEC
5 Dateien 12 MHz ±20ppm 30 12 -40 bis zu +105 °C
830003286BSPEC
5 Dateien 12.288 MHz ±30ppm 50 30 -10 bis zu +60 °C
830059523SPEC
5 Dateien 12.288 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830061648SPEC
5 Dateien 12.288 MHz ±20ppm 30 12 -40 bis zu +85 °C
830056556SPEC
5 Dateien 12.5 MHz ±50ppm 50 18 -40 bis zu +85 °C
830059477SPEC
5 Dateien 12.8 MHz ±10ppm 20 15 -40 bis zu +85 °C830002
830031646BSPEC
5 Dateien 13 MHz ±30ppm 50 18 -20 bis zu +70 °C
830082070SPEC
5 Dateien 13.56 MHz ±10ppm 20 8 -40 bis zu +85 °C
830105961109SPEC
5 Dateien 13.56 MHz ±20ppm 30 18 -40 bis zu +85 °C
830106163301SPEC
5 Dateien 13.56 MHz ±20ppm 30 16 -40 bis zu +85 °C
830003200BSPEC
5 Dateien 14.31818 MHz ±30ppm 50 30 -20 bis zu +70 °C
830026386SPEC
5 Dateien 14.31818 MHz ±30ppm 50 16 -20 bis zu +70 °C
830033643SPEC
5 Dateien 14.31818 MHz ±50ppm 50 18 -10 bis zu +60 °C830002
830059526SPEC
5 Dateien 14.31818 MHz ±20ppm 30 18 -40 bis zu +85 °C
830105961309SPEC
5 Dateien 14.31818 MHz ±20ppm 30 18 -40 bis zu +85 °C
830003218BSPEC
5 Dateien 14.7456 MHz ±20ppm 30 30 -10 bis zu +60 °C
830003224BSPEC
5 Dateien 14.7456 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830012313SPEC
5 Dateien 14.7456 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830026388SPEC
5 Dateien 14.7456 MHz ±30ppm 50 16 -20 bis zu +70 °C830002
830026908SPEC
5 Dateien 14.7456 MHz ±20ppm 50 16 -10 bis zu +60 °C830003
830033328SPEC
5 Dateien 14.7456 MHz ±50ppm 50 18 -10 bis zu +60 °C
830036956SPEC
5 Dateien 14.7456 MHz ±30ppm 50 16 -20 bis zu +70 °C
830055293SPEC
5 Dateien 14.7456 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830072403SPEC
5 Dateien 14.7456 MHz ±20ppm 30 18 -40 bis zu +85 °C
830003231BSPEC
5 Dateien 16 MHz ±20ppm 30 30 -10 bis zu +60 °C
830003237SPEC
5 Dateien 16 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003240BSPEC
5 Dateien 16 MHz ±30ppm 50 30 -20 bis zu +70 °C830003
830011263SPEC
5 Dateien 16 MHz ±30ppm 50 30 -10 bis zu +60 °C
830015055SPEC
5 Dateien 16 MHz ±30ppm 50 20 -10 bis zu +60 °C
830026392SPEC
5 Dateien 16 MHz ±30ppm 50 16 -20 bis zu +70 °C830002
830029370SPEC
5 Dateien 16 MHz ±30ppm 50 18 -20 bis zu +70 °C
830030819SPEC
5 Dateien 16 MHz ±50ppm 50 18 -10 bis zu +60 °C830002
830034122SPEC
5 Dateien 16 MHz ±20ppm 20 12 -20 bis zu +70 °C
830035264SPEC
5 Dateien 16 MHz ±50ppm 50 16 -10 bis zu +60 °C
830036034SPEC
5 Dateien 16 MHz ±30ppm 50 16 -40 bis zu +85 °C
830051235SPEC
5 Dateien 16 MHz ±30ppm 50 18 -40 bis zu +85 °C
830055951SPEC
5 Dateien 16 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830058383BSPEC
5 Dateien 16 MHz ±30ppm 50 20 -40 bis zu +85 °C
830064296SPEC
5 Dateien 16 MHz ±20ppm 20 8 -10 bis zu +70 °C
830069392SPEC
5 Dateien 16 MHz ±20ppm 20 10 -40 bis zu +85 °C830002
830100965009SPEC
5 Dateien 16 MHz ±10ppm 20 16 -40 bis zu +85 °C
830108207109SPEC
5 Dateien 16 MHz ±10ppm 20 8 -40 bis zu +85 °C
830108178109SPEC
5 Dateien 16 MHz ±10ppm 20 8 -40 bis zu +85 °C
830107878109SPEC
5 Dateien 16 MHz ±30ppm 50 12 -40 bis zu +125 °C
830108288709SPEC
5 Dateien 16 MHz ±10ppm 30 10 -40 bis zu +105 °C
830035503SPEC
5 Dateien 16.384 MHz ±50ppm 50 16 -10 bis zu +60 °C830002
830059528SPEC
5 Dateien 16.384 MHz ±20ppm 30 18 -40 bis zu +85 °C
830069395SPEC
5 Dateien 16.384 MHz ±20ppm 20 10 -40 bis zu +85 °C830002
830105961509SPEC
5 Dateien 16.384 MHz ±20ppm 30 18 -40 bis zu +85 °C
830063075SPEC
5 Dateien 17.2032 MHz ±30ppm 50 22 -40 bis zu +85 °C
830003298BSPEC
5 Dateien 17.73447 MHz ±20ppm 30 30 -10 bis zu +60 °C
830003174BSPEC
5 Dateien 18.432 MHz ±20ppm 50 -10 bis zu +60 °C
830003176BSPEC
5 Dateien 18.432 MHz ±30ppm 50 30 -20 bis zu +70 °C
830015023SPEC
5 Dateien 18.432 MHz ±30ppm 50 30 -20 bis zu +70 °C
830026911SPEC
5 Dateien 18.432 MHz ±20ppm 50 16 -10 bis zu +60 °C830003
830059529SPEC
5 Dateien 18.432 MHz ±20ppm 30 18 -40 bis zu +85 °C
830069400SPEC
5 Dateien 18.432 MHz ±20ppm 20 18 -40 bis zu +85 °C830002
830105961709SPEC
5 Dateien 18.432 MHz ±20ppm 30 18 -40 bis zu +85 °C
830069404SPEC
5 Dateien 19.2 MHz ±20ppm 20 10 -40 bis zu +85 °C830002
830108208009SPEC
5 Dateien 19.2 MHz ±10ppm 10 10 -20 bis zu +70 °C
830003309BSPEC
5 Dateien 19.6608 MHz ±30ppm 50 30 -10 bis zu +60 °C
830003177BSPEC
5 Dateien 20 MHz ±20ppm 50 30 -10 bis zu +60 °C
830003179BSPEC
5 Dateien 20 MHz ±20ppm 30 -10 bis zu +60 °C
830003181SPEC
5 Dateien 20 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830003185BSPEC
5 Dateien 20 MHz ±30ppm 50 12 -20 bis zu +70 °C830003
830003186BSPEC
5 Dateien 20 MHz ±30ppm 50 20 -10 bis zu +60 °C
830017146SPEC
5 Dateien 20 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830020131SPEC
5 Dateien 20 MHz ±30ppm 50 18 -20 bis zu +70 °C
830026394SPEC
5 Dateien 20 MHz ±30ppm 50 16 -20 bis zu +70 °C830002
830028710SPEC
5 Dateien 20 MHz ±30ppm 50 18 -40 bis zu +85 °C
830034225SPEC
5 Dateien 20 MHz ±50ppm 50 16 -30 bis zu +80 °C
830035265SPEC
5 Dateien 20 MHz ±50ppm 50 16 -10 bis zu +60 °C
830056808SPEC
5 Dateien 20 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830059585SPEC
5 Dateien 20 MHz ±15ppm 20 10 -40 bis zu +85 °C830002
830059638SPEC
5 Dateien 20 MHz ±20ppm 30 18 -40 bis zu +85 °C830002
830061856SPEC
5 Dateien 20 MHz ±10ppm 10 18 -20 bis zu +70 °C
830069381SPEC
5 Dateien 20 MHz ±20ppm 20 10 -40 bis zu +85 °C830002
830108207209SPEC
5 Dateien 20 MHz ±10ppm 20 8 -40 bis zu +85 °C
830108208109SPEC
5 Dateien 20 MHz ±10ppm 10 10 -20 bis zu +70 °C
830003312BSPEC
5 Dateien 22.1184 MHz ±20ppm 50 -10 bis zu +60 °C
830003325BSPEC
5 Dateien 24 MHz ±30ppm 50 30 -10 bis zu +60 °C830003
830012504SPEC
5 Dateien 24 MHz ±30ppm 50 16 -10 bis zu +60 °C830003
830026548SPEC
5 Dateien 24 MHz ±30ppm 50 18 -20 bis zu +70 °C
830032817SPEC
5 Dateien 24 MHz ±50ppm 50 18 -10 bis zu +60 °C
830035266SPEC
5 Dateien 24 MHz ±50ppm 50 16 -10 bis zu +60 °C
