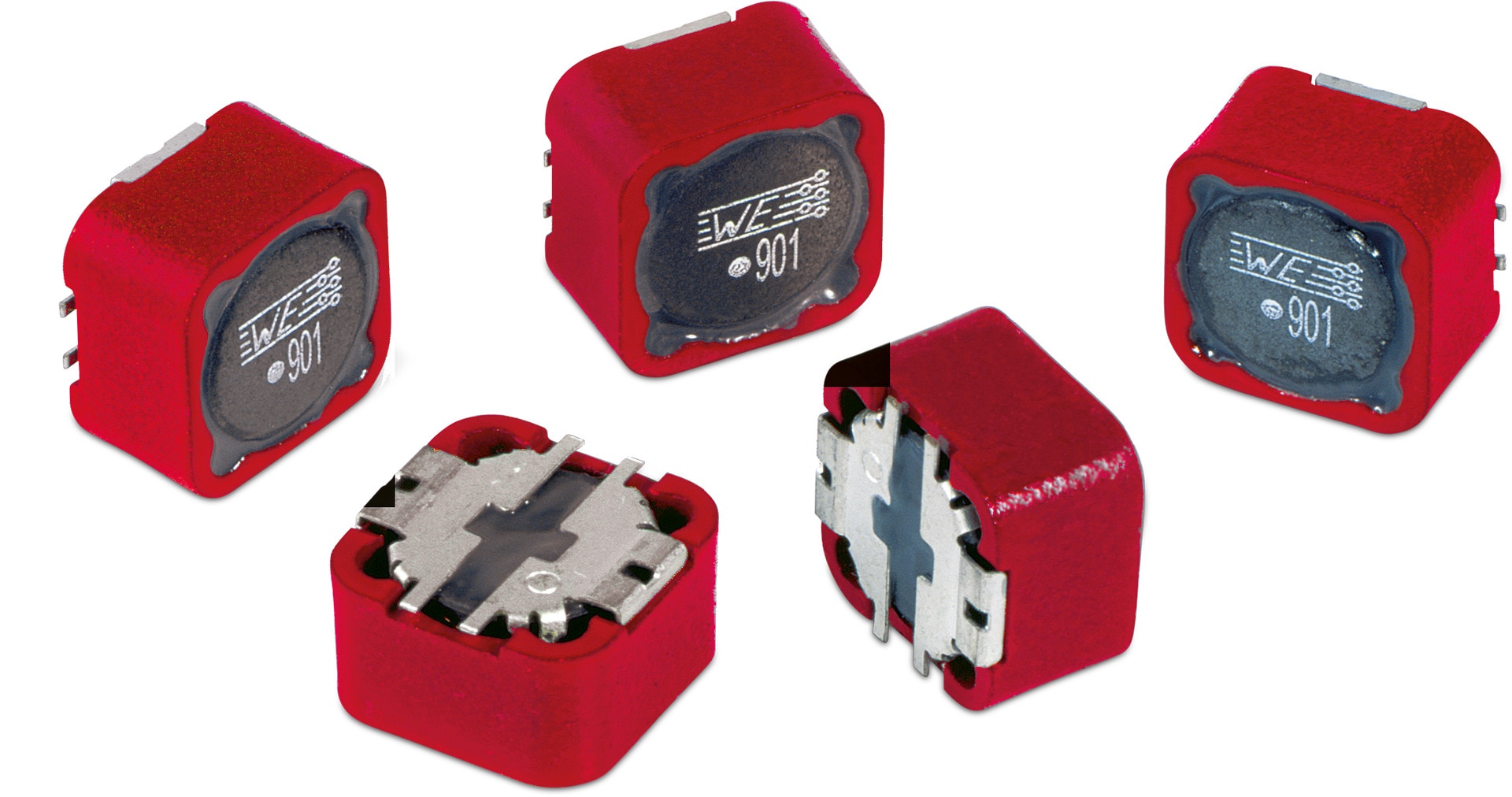

WE-PF SMT-Powerferrit

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1280		12	12	8	SMT

LTSpice-Dateien

LT
LTSpice_WE-PF (rev22a).zip
|
1.9 KB

Merkmale

Funkentstör-Powerferrite in kompakter SMD-Bauform
Magnetisch geschirmte Ausführung
Hohe Strombelastbarkeit bis zu 10 A
Nickel-Zink-Kernmaterialien für breitbandige Entstörung

Anwendung

Motorentstörung
Schaltnetzteilentstörung
Filterschaltungen in der Leistungselektronik

Artikeldaten

1280

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z_max(Ω)	Testbedingung Z_max	I_R(A)	R_{DC max.}(Ω)	L(mm)	B(mm)	H(mm)	Muster
742792901	2900 Ω, 90 MHz, 10 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz2900 Ω	Maximale Impedanz90 MHz	Nennstrom10 A	Gleichstromwiderstand0.009 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
742792902	5000 Ω, 70 MHz, 8 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz5000 Ω	Maximale Impedanz70 MHz	Nennstrom8 A	Gleichstromwiderstand0.012 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
742792903	6000 Ω, 37 MHz, 10 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz6000 Ω	Maximale Impedanz37 MHz	Nennstrom10 A	Gleichstromwiderstand0.009 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
742792904	7000 Ω, 30 MHz, 7 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz7000 Ω	Maximale Impedanz30 MHz	Nennstrom7 A	Gleichstromwiderstand0.015 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
742792907	7500 Ω, 20 MHz, 6 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz7500 Ω	Maximale Impedanz20 MHz	Nennstrom6 A	Gleichstromwiderstand0.02 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
742792910	8000 Ω, 20 MHz, 5.5 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz8000 Ω	Maximale Impedanz20 MHz	Nennstrom5.5 A	Gleichstromwiderstand0.025 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
742792906	9000 Ω, 25 MHz, 6.5 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz9000 Ω	Maximale Impedanz25 MHz	Nennstrom6.5 A	Gleichstromwiderstand0.02 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
7427929112	13000 Ω, 15 MHz, 5 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz13000 Ω	Maximale Impedanz15 MHz	Nennstrom5 A	Gleichstromwiderstand0.025 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
7427929115	15000 Ω, 15 MHz, 4.5 A	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-PF (rev22c).IntLib \| 192 KB CDS Cadence_WE-PF (rev22a).zip \| 1 MB EAG Eagle_WE-PF (rev19a).lbr \| 16.1 KB KIC KiCad_WE-PF (rev25b).zip \| 189.5 KB ZUK Cadstar_WE-PF (rev19a).zip \| 5.4 KB CAD-Dateien ZIP IGS WE-PF_1280_PF (rev1).igs \| 2.6 MB STP WE-PF_1280_PF (rev1).stp \| 1005.1 KB Elektrische Modelle ZIP PSP PSpice_WE-PF (rev22a).zip \| 4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Maximale Impedanz15000 Ω	Maximale Impedanz15 MHz	Nennstrom4.5 A	Gleichstromwiderstand0.03 Ω	Länge12 mm	Breite12 mm	Höhe8 mm
