WE-LHCA Low Profile Hochstrominduktor | Automotive | Würth Elektronik Produktkatalog

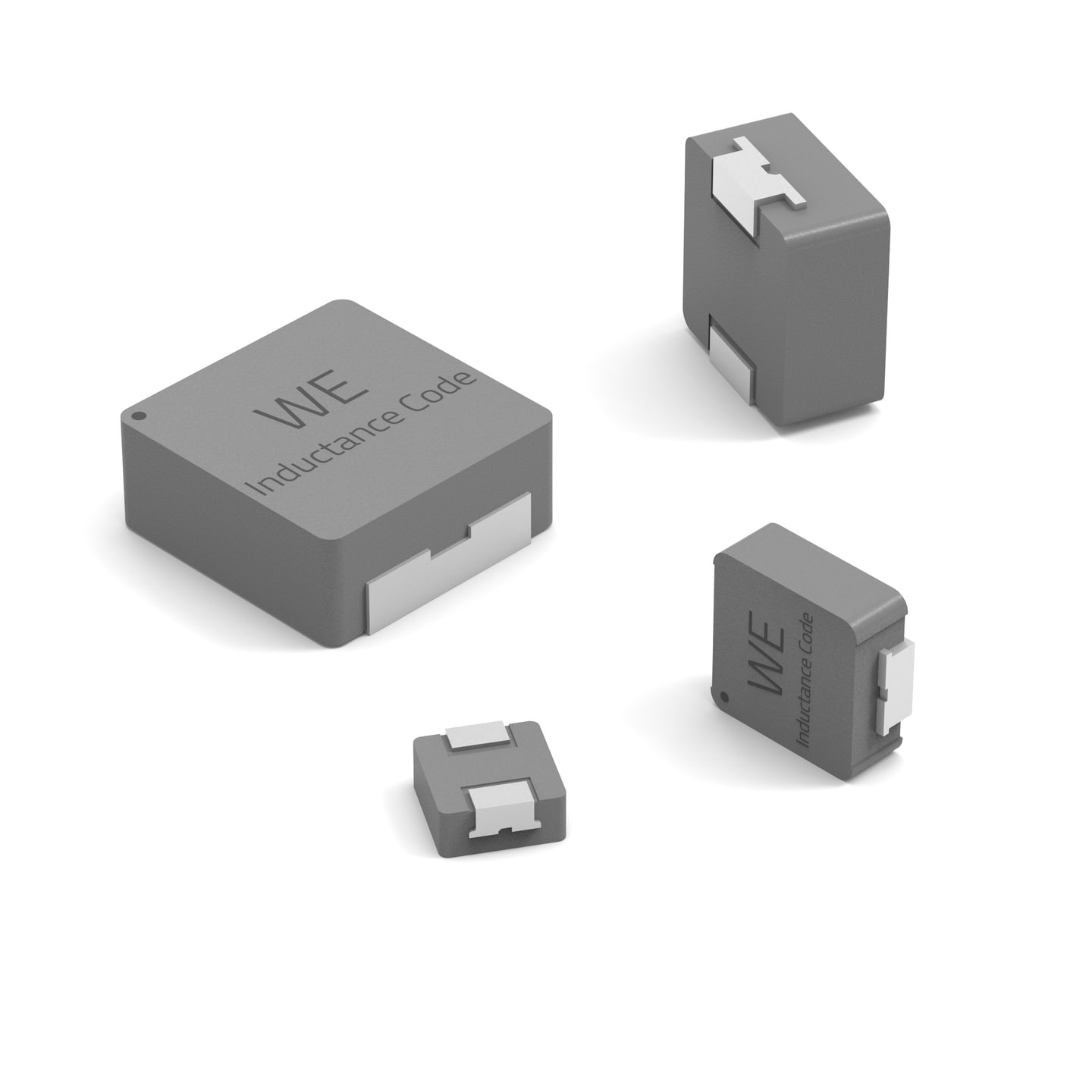

Bauform	L (mm)	B (mm)	H (mm)
7030	6.95	6.6	2.8
ERW.1040	10.85	10	3.8
1365	13.45	12.6	6.3
1770	17.45	16.95	6.8

Datenblatt

SPEC
Seriesdatasheet_WE-LHCA_V1 (rev1).pdf
|
3.2 MB

Merkmale

geschirmter Aufbau
flaches Profil
verteilter Luftspalt
Eisenpulverlegierung
Entwickelt, um eine thermische Alterungsdegradation zu vermeiden
breiter Betriebstemperaturbereich von -55°C bis +155°C

Anwendung

DC/DC für Hochstromversorgungen
Start-Stopp-Systeme
Infotainment-Systeme
Stromverteilungsmodule
HVAC-Systeme
On-Board-Ladegerät

Application Notes

ANP128 Einführung in die thermische Alterung bei verpressten Speicherinduktivitäten
PDF

Artikeldaten

Alle

7030

1040

1365

1770

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	I_SAT(A)	R_{DC typ.}(mΩ)	I_RP,40K(A)	Design Kit
7843734600047	0.47 µH, 26 A, 3.8 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Sättigungsstrom26 A	Gleichstromwiderstand3.8 mΩ	Performance Nennstrom13.8 A	Design Kit 7843731
7843734600056	0.56 µH, 21.9 A, 4.2 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.56 µH	Sättigungsstrom21.9 A	Gleichstromwiderstand4.2 mΩ	Performance Nennstrom13.4 A	Design Kit 7843731
7843734600068	0.68 µH, 17.7 A, 4.7 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.68 µH	Sättigungsstrom17.7 A	Gleichstromwiderstand4.7 mΩ	Performance Nennstrom12.4 A	Design Kit 7843731
784373460010	1 µH, 19.2 A, 6.3 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Sättigungsstrom19.2 A	Gleichstromwiderstand6.3 mΩ	Performance Nennstrom11.6 A	Design Kit 7843731
784373865010	1 µH, 44.8 A, 1.7 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Sättigungsstrom44.8 A	Gleichstromwiderstand1.7 mΩ	Performance Nennstrom30.5 A	Design Kit 7843732
784373680010	1 µH, 33.8 A, 2.7 mΩ	Downloads3 Dateien EDA-Modelle: Bauteile ZIP CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Sättigungsstrom33.8 A	Gleichstromwiderstand2.7 mΩ	Performance Nennstrom24.5 A	Design Kit 7843731
784373680015	1.5 µH, 26 A, 4.2 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Sättigungsstrom26 A	Gleichstromwiderstand4.2 mΩ	Performance Nennstrom19.2 A	Design Kit 7843731
784373460015	1.5 µH, 16 A, 10.3 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Sättigungsstrom16 A	Gleichstromwiderstand10.3 mΩ	Performance Nennstrom9 A	Design Kit 7843731
784373865015	1.5 µH, 32.1 A, 2.2 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Sättigungsstrom32.1 A	Gleichstromwiderstand2.2 mΩ	Performance Nennstrom26 A	Design Kit 7843732
784373680022	2.2 µH, 25.7 A, 7.8 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Sättigungsstrom25.7 A	Gleichstromwiderstand7.8 mΩ	Performance Nennstrom13.6 A	Design Kit 7843731
784373460022	2.2 µH, 12 A, 15 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Sättigungsstrom12 A	Gleichstromwiderstand15 mΩ	Performance Nennstrom7.5 A	Design Kit 7843731
784373865022	2.2 µH, 33.35 A, 4 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Sättigungsstrom33.35 A	Gleichstromwiderstand4 mΩ	Performance Nennstrom22 A	Design Kit 7843732
784373460033	3.3 µH, 11.4 A, 21 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Sättigungsstrom11.4 A	Gleichstromwiderstand21 mΩ	Performance Nennstrom6.3 A	Design Kit 7843731
784373680033	3.3 µH, 22.1 A, 9.9 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Sättigungsstrom22.1 A	Gleichstromwiderstand9.9 mΩ	Performance Nennstrom11.8 A	Design Kit 7843731
784373865033	3.3 µH, 27.1 A, 5 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Sättigungsstrom27.1 A	Gleichstromwiderstand5 mΩ	Performance Nennstrom19 A	Design Kit 7843732
784373460047	4.7 µH, 9.3 A, 27 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Sättigungsstrom9.3 A	Gleichstromwiderstand27 mΩ	Performance Nennstrom5.6 A	Design Kit 7843731
784373170047	4.7 µH, 39.5 A, 4.4 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Sättigungsstrom39.5 A	Gleichstromwiderstand4.4 mΩ	Performance Nennstrom24.5 A	Design Kit 7843732
784373680047	4.7 µH, 16 A, 13.5 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Sättigungsstrom16 A	Gleichstromwiderstand13.5 mΩ	Performance Nennstrom10.9 A	Design Kit 7843731
784373865047	4.7 µH, 21.35 A, 7.9 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Sättigungsstrom21.35 A	Gleichstromwiderstand7.9 mΩ	Performance Nennstrom15.5 A	Design Kit 7843732
784373170056	5.6 µH, 40.85 A, 5.8 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Sättigungsstrom40.85 A	Gleichstromwiderstand5.8 mΩ	Performance Nennstrom21.5 A	Design Kit 7843732
784373460056	5.6 µH, 8 A, 35 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Sättigungsstrom8 A	Gleichstromwiderstand35 mΩ	Performance Nennstrom4.9 A	Design Kit 7843731
784373865056	5.6 µH, 23.1 A, 9.3 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5.6 µH	Sättigungsstrom23.1 A	Gleichstromwiderstand9.3 mΩ	Performance Nennstrom13 A	Design Kit 7843732
784373460068	6.8 µH, 7.7 A, 41 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Sättigungsstrom7.7 A	Gleichstromwiderstand41 mΩ	Performance Nennstrom4.5 A	Design Kit 7843731
784373170068	6.8 µH, 33 A, 7 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Sättigungsstrom33 A	Gleichstromwiderstand7 mΩ	Performance Nennstrom19.7 A	Design Kit 7843732
784373680068	6.8 µH, 13.2 A, 19 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Sättigungsstrom13.2 A	Gleichstromwiderstand19 mΩ	Performance Nennstrom9.5 A	Design Kit 7843731
784373865068	6.8 µH, 23.3 A, 10 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Sättigungsstrom23.3 A	Gleichstromwiderstand10 mΩ	Performance Nennstrom12 A	Design Kit 7843732
784373460082	8.2 µH, 5.5 A, 50 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Sättigungsstrom5.5 A	Gleichstromwiderstand50 mΩ	Performance Nennstrom4.1 A	Design Kit 7843731
784373170082	8.2 µH, 32.1 A, 8.2 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Sättigungsstrom32.1 A	Gleichstromwiderstand8.2 mΩ	Performance Nennstrom18.4 A	Design Kit 7843732
784373680082	8.2 µH, 13.1 A, 25 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Sättigungsstrom13.1 A	Gleichstromwiderstand25 mΩ	Performance Nennstrom8.7 A	Design Kit 7843731
784373865082	8.2 µH, 20.2 A, 12 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Sättigungsstrom20.2 A	Gleichstromwiderstand12 mΩ	Performance Nennstrom11.6 A	Design Kit 7843732
784373460100	10 µH, 6 A, 61 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Sättigungsstrom6 A	Gleichstromwiderstand61 mΩ	Performance Nennstrom3.7 A	Design Kit 7843731
784373170100	10 µH, 26 A, 10 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Sättigungsstrom26 A	Gleichstromwiderstand10 mΩ	Performance Nennstrom16 A	Design Kit 7843732
784373680100	10 µH, 12.2 A, 28 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Sättigungsstrom12.2 A	Gleichstromwiderstand28 mΩ	Performance Nennstrom7.8 A	Design Kit 7843731
784373865100	10 µH, 15.9 A, 15 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Sättigungsstrom15.9 A	Gleichstromwiderstand15 mΩ	Performance Nennstrom10.4 A	Design Kit 7843732
784373460150	15 µH, 4.8 A, 96 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Sättigungsstrom4.8 A	Gleichstromwiderstand96 mΩ	Performance Nennstrom3 A	Design Kit 7843731
784373170150	15 µH, 21.7 A, 17 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Sättigungsstrom21.7 A	Gleichstromwiderstand17 mΩ	Performance Nennstrom12.4 A	Design Kit 7843732
784373680150	15 µH, 9.9 A, 42 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Sättigungsstrom9.9 A	Gleichstromwiderstand42 mΩ	Performance Nennstrom6.8 A	Design Kit 7843731
784373865150	15 µH, 11.45 A, 24.5 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Sättigungsstrom11.45 A	Gleichstromwiderstand24.5 mΩ	Performance Nennstrom8.8 A	Design Kit 7843732
784373460220	22 µH, 4.5 A, 163 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_7030 (rev1).pdf \| 133.3 KB IGS IGS_IndLHCA_7030 (rev1).igs \| 1011.7 KB STP STP_IndLHCA_7030 (rev1).stp \| 410.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Sättigungsstrom4.5 A	Gleichstromwiderstand163 mΩ	Performance Nennstrom2.5 A	Design Kit 7843731
784373170220	22 µH, 17.15 A, 22 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Sättigungsstrom17.15 A	Gleichstromwiderstand22 mΩ	Performance Nennstrom10.9 A	Design Kit 7843732
784373680220	22 µH, 7.5 A, 59 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Sättigungsstrom7.5 A	Gleichstromwiderstand59 mΩ	Performance Nennstrom5.2 A	Design Kit 7843731
784373865220	22 µH, 10.75 A, 35 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Sättigungsstrom10.75 A	Gleichstromwiderstand35 mΩ	Performance Nennstrom7.1 A	Design Kit 7843732
784373170330	33 µH, 15.6 A, 30 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Sättigungsstrom15.6 A	Gleichstromwiderstand30 mΩ	Performance Nennstrom9.1 A	Design Kit 7843732
784373680330	33 µH, 6.5 A, 87 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Sättigungsstrom6.5 A	Gleichstromwiderstand87 mΩ	Performance Nennstrom4.1 A	Design Kit 7843731
784373865330	33 µH, 8.45 A, 60 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Sättigungsstrom8.45 A	Gleichstromwiderstand60 mΩ	Performance Nennstrom5.7 A	Design Kit 7843732
784373170470	47 µH, 13.05 A, 48 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Sättigungsstrom13.05 A	Gleichstromwiderstand48 mΩ	Performance Nennstrom7.5 A	Design Kit 7843732
784373680470	47 µH, 5.85 A, 140 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Sättigungsstrom5.85 A	Gleichstromwiderstand140 mΩ	Performance Nennstrom3.4 A	Design Kit 7843731
784373865470	47 µH, 6.5 A, 72 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1365 (rev1).pdf \| 127.1 KB IGS IGS_IndLHCA_1365 (rev1).igs \| 1.5 MB STP STP_IndLHCA_1365 (rev1).stp \| 467.8 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Sättigungsstrom6.5 A	Gleichstromwiderstand72 mΩ	Performance Nennstrom5.1 A	Design Kit 7843732
784373170560	56 µH, 10.3 A, 52 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität56 µH	Sättigungsstrom10.3 A	Gleichstromwiderstand52 mΩ	Performance Nennstrom7.1 A	Design Kit 7843732
784373680560	56 µH, 5.5 A, 170 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität56 µH	Sättigungsstrom5.5 A	Gleichstromwiderstand170 mΩ	Performance Nennstrom2.9 A	Design Kit 7843731
784373680680	68 µH, 4.85 A, 215 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1040 (rev1).pdf \| 130 KB IGS IGS_IndLHCA_1040 (rev1).igs \| 1012.1 KB STP STP_IndLHCA_1040 (rev1).stp \| 294.5 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Sättigungsstrom4.85 A	Gleichstromwiderstand215 mΩ	Performance Nennstrom2.6 A	Design Kit –
784373170680	68 µH, 8.2 A, 75 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Sättigungsstrom8.2 A	Gleichstromwiderstand75 mΩ	Performance Nennstrom5.9 A	Design Kit 7843732
784373170820	82 µH, 9.6 A, 90 mΩ	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LHCA (rev24a).IntLib \| 358.5 KB CDS Cadence_WE-LHCA (rev24a).zip \| 1.4 MB EAG Eagle_WL-LHCA (rev24a).lbr \| 45.5 KB KIC KiCad_WE-LHCA (rev25b).zip \| 349.5 KB CAD-Dateien ZIP 3D 3D_IndLHCA_1770 (rev1).pdf \| 124.9 KB IGS IGS_IndLHCA_1770 (rev1).igs \| 1 MB STP STP_IndLHCA_1770 (rev1).stp \| 300 KB Elektrische Modelle ZIP LT LTspice_WE-LHCA (rev24a).zip \| 2.9 KB PSP Pspice_WE-LHCA (rev24a).zip \| 10.9 KB SCS Spectre_WE-LHCA (rev24a).mod \| 12.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität82 µH	Sättigungsstrom9.6 A	Gleichstromwiderstand90 mΩ	Performance Nennstrom4.9 A	Design Kit 7843732

WE-LHCA

ENTWICKELT UM EINE VERSCHLECHTERUNG DURCH THERMISCHE ALTERUNG ZU VERMEIDEN

WE-LHCA

ENTWICKELT UM EINE VERSCHLECHTERUNG DURCH THERMISCHE ALTERUNG ZU VERMEIDEN

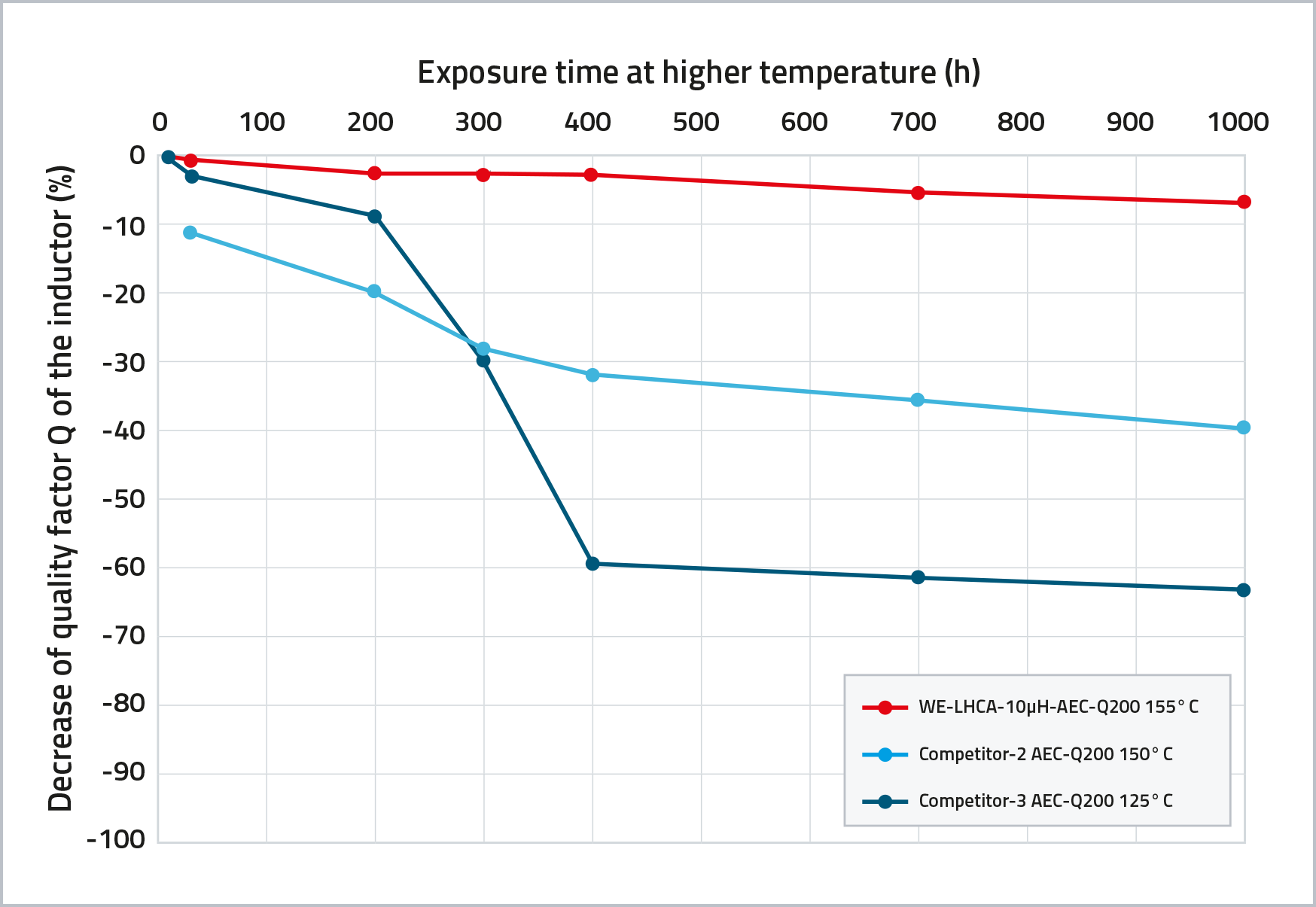

Die thermische Alterung ist entscheidend für die Zuverlässigkeit leistungselektronischer Systeme. Die Auswirkungen der Degradation auf die magnetischen Eigenschaften, die Materialintegrität und den Wirkungsgrad, wenn sie kontinuierlich hohen Temperaturen ausgesetzt sind, sind entscheidend für die langfristige Zuverlässigkeit des Systems.

Würth Elektronik eiSos hat die entscheidende Rolle der Temperaturstabilität in der Leistungselektronik erkannt und die WE-LHCA-Serie entwickelt, die frei von thermischer Alterung ist. Diese innovative Lösung gewährleistet eine verbesserte Zuverlässigkeit und Effizienz in anspruchsvollen Anwendungen und entspricht den sich entwickelnden Anforderungen der Industrie an robuste und leistungsstarke passive Komponenten.

Hochwertige Lötverbindung

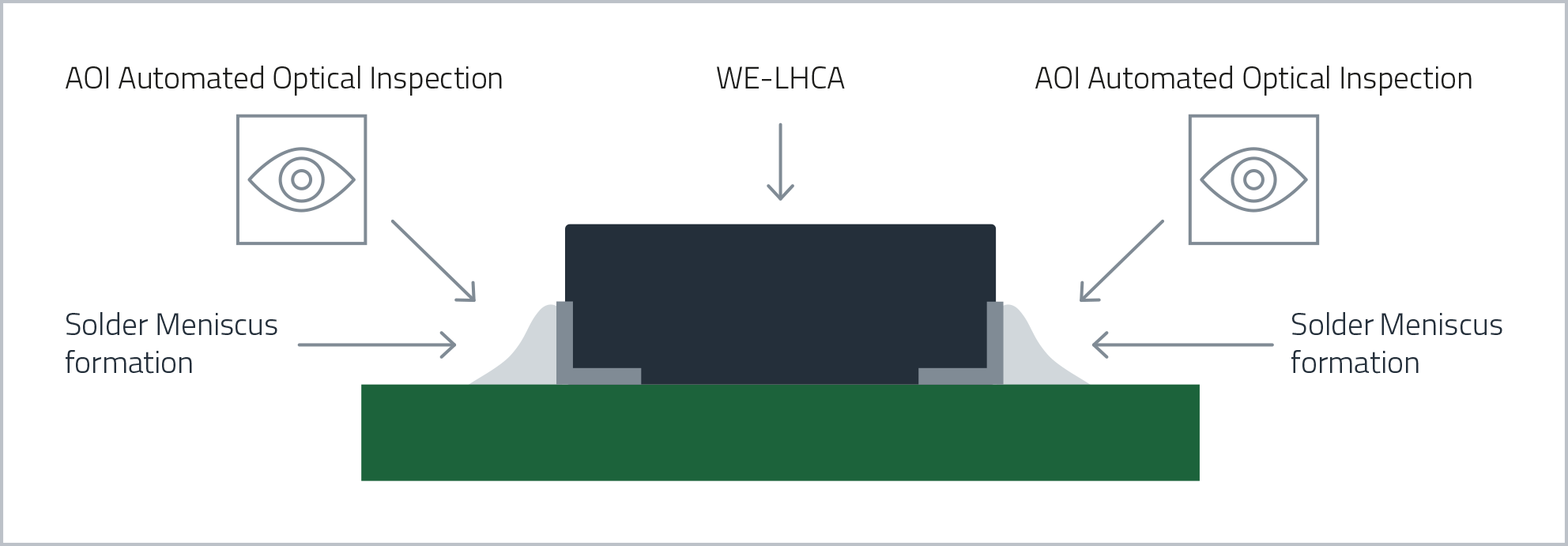

Die robuste mechanische Konstruktion des WE-LHCA mit einem erhöhten Leadframe unterstützt die automatisierte optische Inspektion (AOI) für einen hohen Automatisierungsgrad in der Produktion.
