WE-GDT Gate-Drive-Übertrager

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart

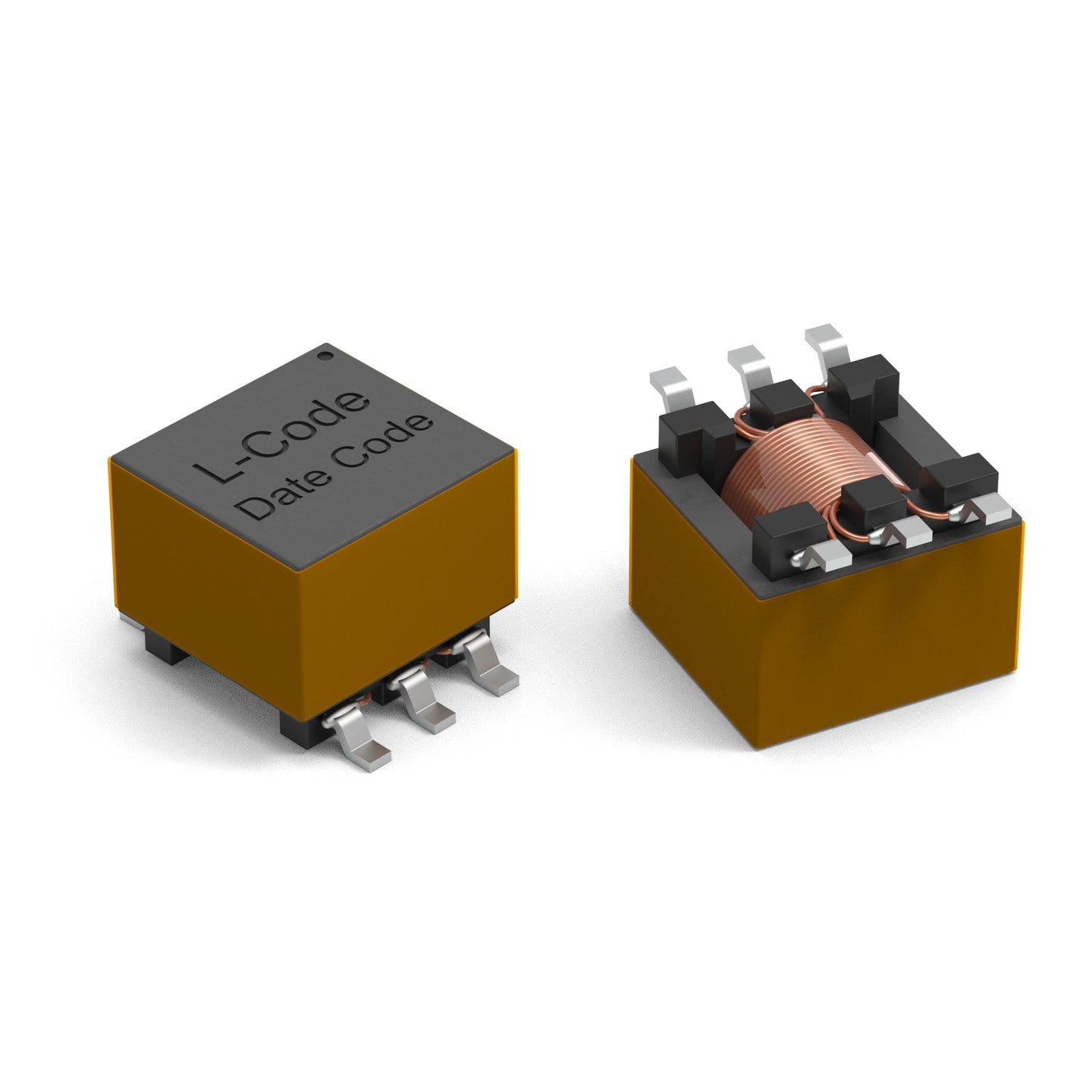

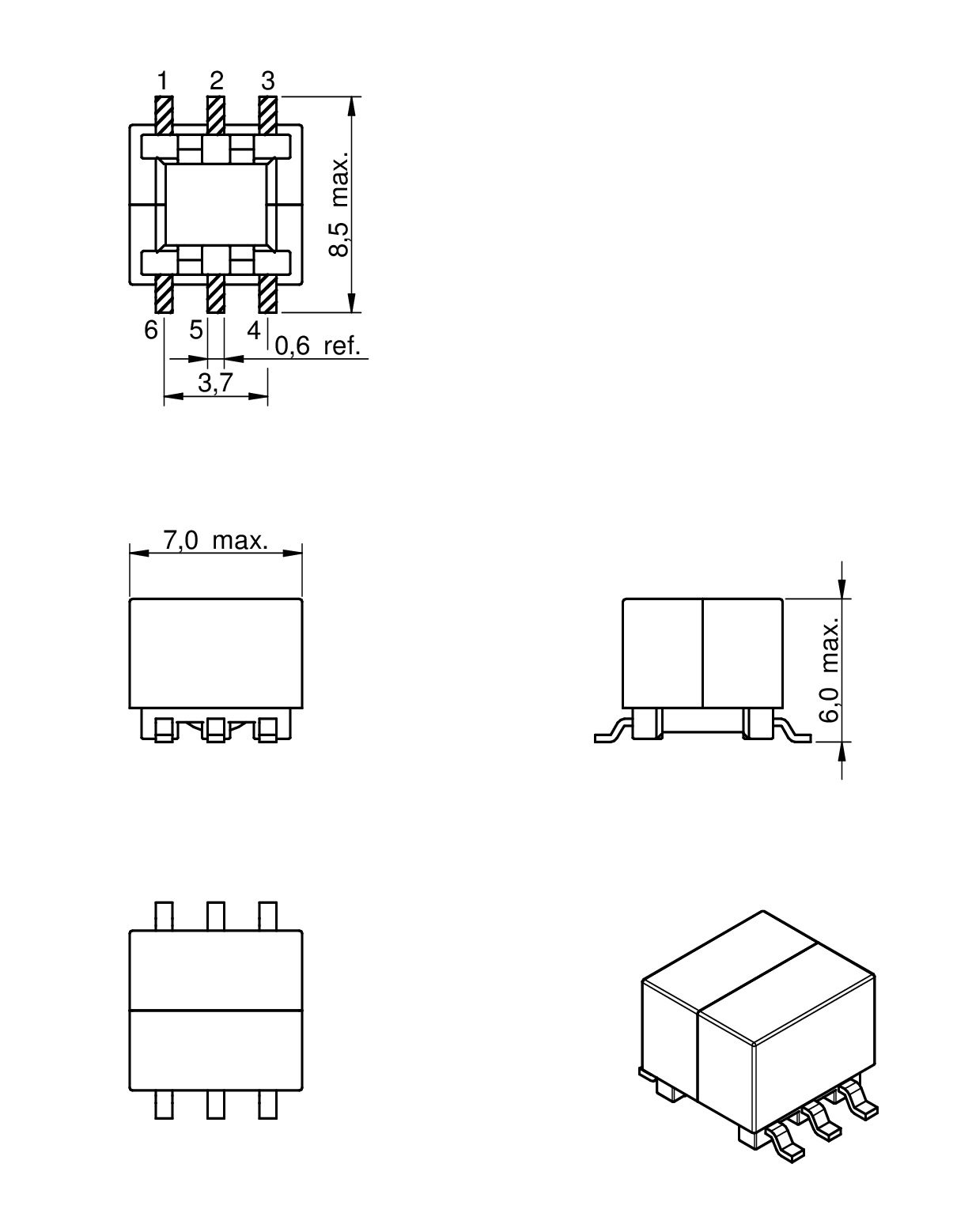

EP5			7	8.5	6	SMT

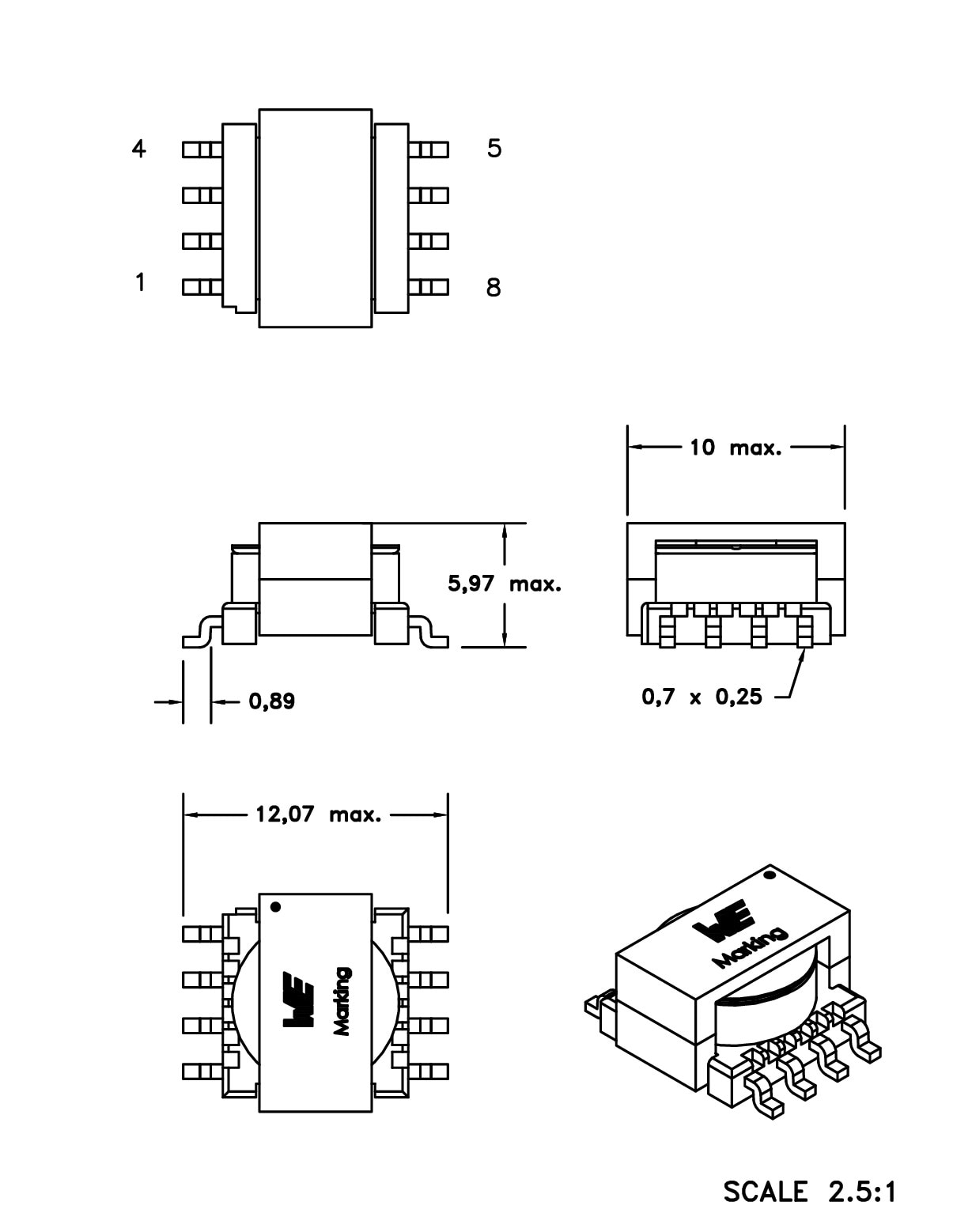

ER9.5			10	12.07	5.97	SMT

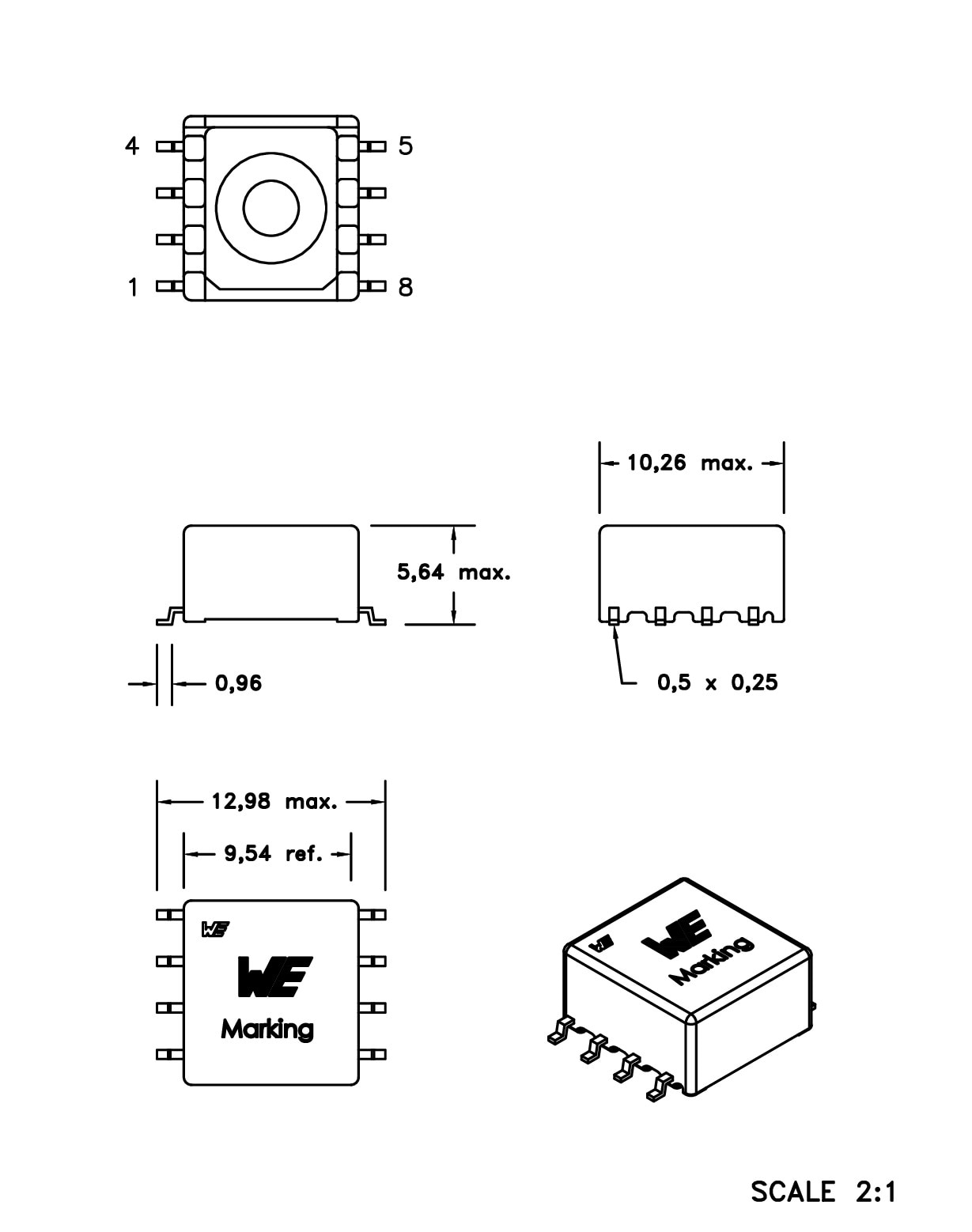

1210			10.26	12.98	5.64	SMT

LTSpice-Dateien

LT
LTSpice_WE-GDT (rev23a).zip
|
7.5 KB

Merkmale

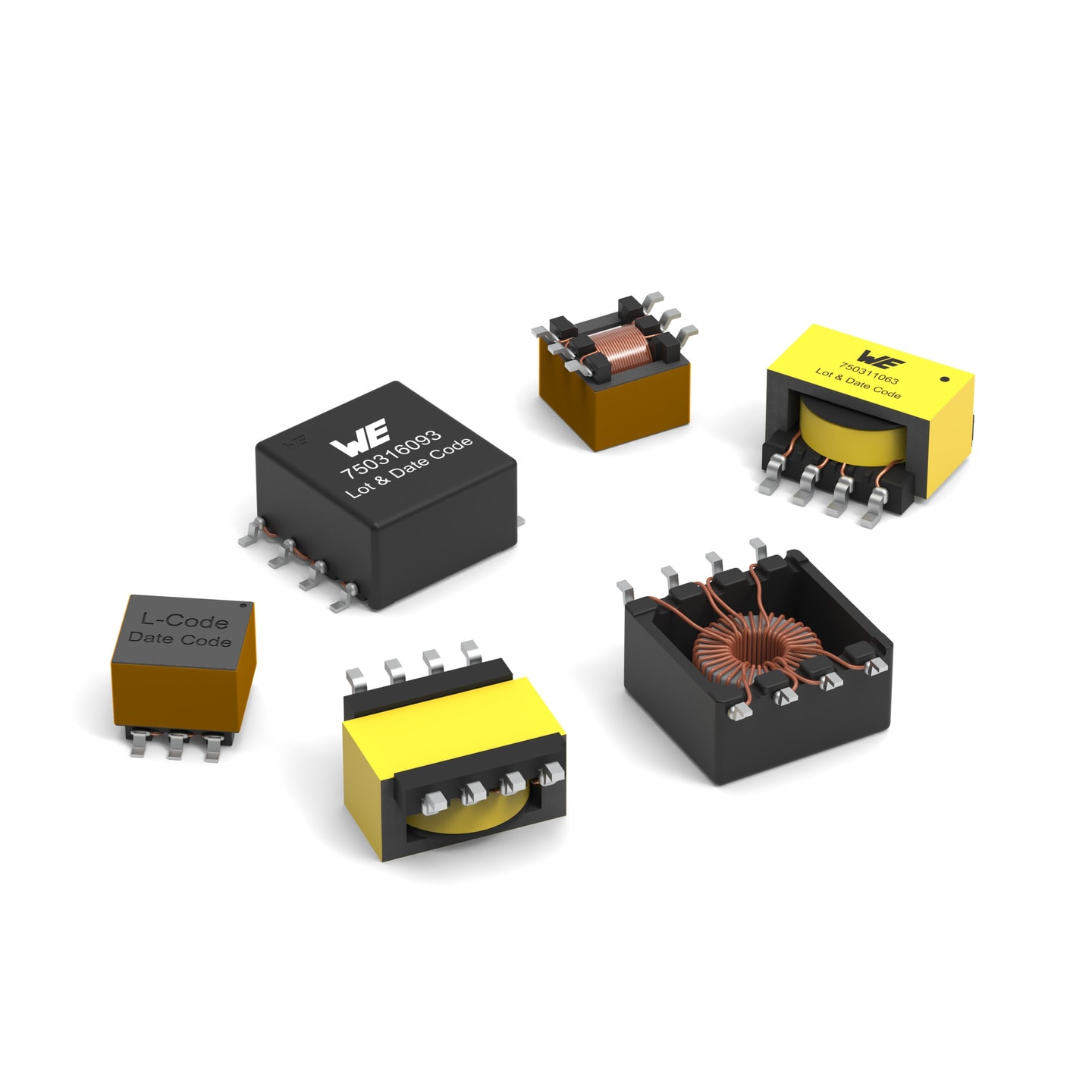

Kompakte Gehäusegrößen: EP5, ER9.5, 1210 Toroid
1 oder 2 Sekundärwicklungen
7 Übersetzungen
Isolationsprüfspannungen von 1500 VDC bis zu 2100 VDC

Anwendung

Für Signal und Leistungsanwendungen
Speziell für Gate Drive Anwendungen in energieeffizienten Schaltnetzteilen entwickelt
Synchroner Sperrwandler
Steuerung des Motorantriebs
Netzteile für Telekommunikations-Basisstationen

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

EP5

ER9.5

1210

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	n	L(µH)	∫Udt(µVs)	V_T(V (DC))	C_{WW 1}(pF)	L_S(µH)	Bauform	Muster
	760301105	1:1:1, 260 µH, 25.2 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB ZUK Cadstar_WE-GDT (rev19a).zip \| 5.3 KB CAD-Dateien ZIP IGS WE-GDT_EP5 (rev1).igs \| 1.6 MB STP WE-GDT_EP5 (rev1).stp \| 574.6 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis1:1:1	Induktivität260 µH	Spannung-µSekunde25.2 µVs	Prüfspannung1500 V (DC)	Koppelkapazität9 pF	Streuinduktivität1.7 µH	BauformEP5
	760301106	1:1, 370 µH, 30.2 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB ZUK Cadstar_WE-GDT (rev19a).zip \| 5.3 KB CAD-Dateien ZIP IGS WE-GDT_EP5 (rev1).igs \| 1.6 MB STP WE-GDT_EP5 (rev1).stp \| 574.6 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis1:1	Induktivität370 µH	Spannung-µSekunde30.2 µVs	Prüfspannung1500 V (DC)	Koppelkapazität10 pF	Streuinduktivität1.8 µH	BauformEP5
	760301107	1.5:1, 650 µH, 40.8 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB ZUK Cadstar_WE-GDT (rev19a).zip \| 5.3 KB CAD-Dateien ZIP IGS WE-GDT_EP5 (rev1).igs \| 1.6 MB STP WE-GDT_EP5 (rev1).stp \| 574.6 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis1.5:1	Induktivität650 µH	Spannung-µSekunde40.8 µVs	Prüfspannung1500 V (DC)	Koppelkapazität9 pF	Streuinduktivität2.9 µH	BauformEP5
	750316094	1:1:5:5, 261 µH, 28 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB CAD-Dateien ZIP 3D 3D_250-1252 (rev1).PDF \| 67 KB IGS Download_IGS_250-1252 (rev1).IGS \| 1.7 MB STP Download_STP_250-1252 (rev1).STEP \| 790.5 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis1:1:5:5	Induktivität261 µH	Spannung-µSekunde28 µVs	Prüfspannung2100 V (DC)	Koppelkapazität90 pF	Streuinduktivität0.4 µH	Bauform1210
	750316093	1:1:2:2, 1710 µH, 70 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB CAD-Dateien ZIP 3D 3D_250-1252 (rev1).PDF \| 67 KB IGS Download_IGS_250-1252 (rev1).IGS \| 1.7 MB STP Download_STP_250-1252 (rev1).STEP \| 790.5 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis1:1:2:2	Induktivität1710 µH	Spannung-µSekunde70 µVs	Prüfspannung2100 V (DC)	Koppelkapazität100 pF	Streuinduktivität1.5 µH	Bauform1210
	750311063	1:1, 600 µH, 28.7 µVs	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis1:1	Induktivität600 µH	Spannung-µSekunde28.7 µVs	Prüfspannung2000 V (DC)	Koppelkapazität12 pF	Streuinduktivität1.4 µH	BauformER9.5/5
	760301103	2.5:1:1, 350 µH, 29.4 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB ZUK Cadstar_WE-GDT (rev19a).zip \| 5.3 KB CAD-Dateien ZIP IGS WE-GDT_EP5 (rev1).igs \| 1.6 MB STP WE-GDT_EP5 (rev1).stp \| 574.6 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis2.5:1:1	Induktivität350 µH	Spannung-µSekunde29.4 µVs	Prüfspannung1500 V (DC)	Koppelkapazität7 pF	Streuinduktivität2.3 µH	BauformEP5
	760301104	2:1:1, 330 µH, 28.6 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB ZUK Cadstar_WE-GDT (rev19a).zip \| 5.3 KB CAD-Dateien ZIP IGS WE-GDT_EP5 (rev1).igs \| 1.6 MB STP WE-GDT_EP5 (rev1).stp \| 574.6 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis2:1:1	Induktivität330 µH	Spannung-µSekunde28.6 µVs	Prüfspannung1500 V (DC)	Koppelkapazität7 pF	Streuinduktivität1.9 µH	BauformEP5
	760301108	2.5:1, 460 µH, 33.6 µVs	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDT (rev24a).IntLib \| 318.5 KB CDS Cadence_WE-GDT (rev24a).zip \| 2.8 MB EAG Eagle_WE-GDT (rev24a).lbr \| 49.8 KB KIC KiCad_WE-GDT (rev25b).zip \| 460.1 KB ZUK Cadstar_WE-GDT (rev19a).zip \| 5.3 KB CAD-Dateien ZIP IGS WE-GDT_EP5 (rev1).igs \| 1.6 MB STP WE-GDT_EP5 (rev1).stp \| 574.6 KB Elektrische Modelle ZIP LT LTSpice_WE-GDT (rev23a).zip \| 7.5 KB PSP PSpice_WE-GDT (rev23a).zip \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Übersetzungsverhältnis2.5:1	Induktivität460 µH	Spannung-µSekunde33.6 µVs	Prüfspannung1500 V (DC)	Koppelkapazität9 pF	Streuinduktivität2.3 µH	BauformEP5
