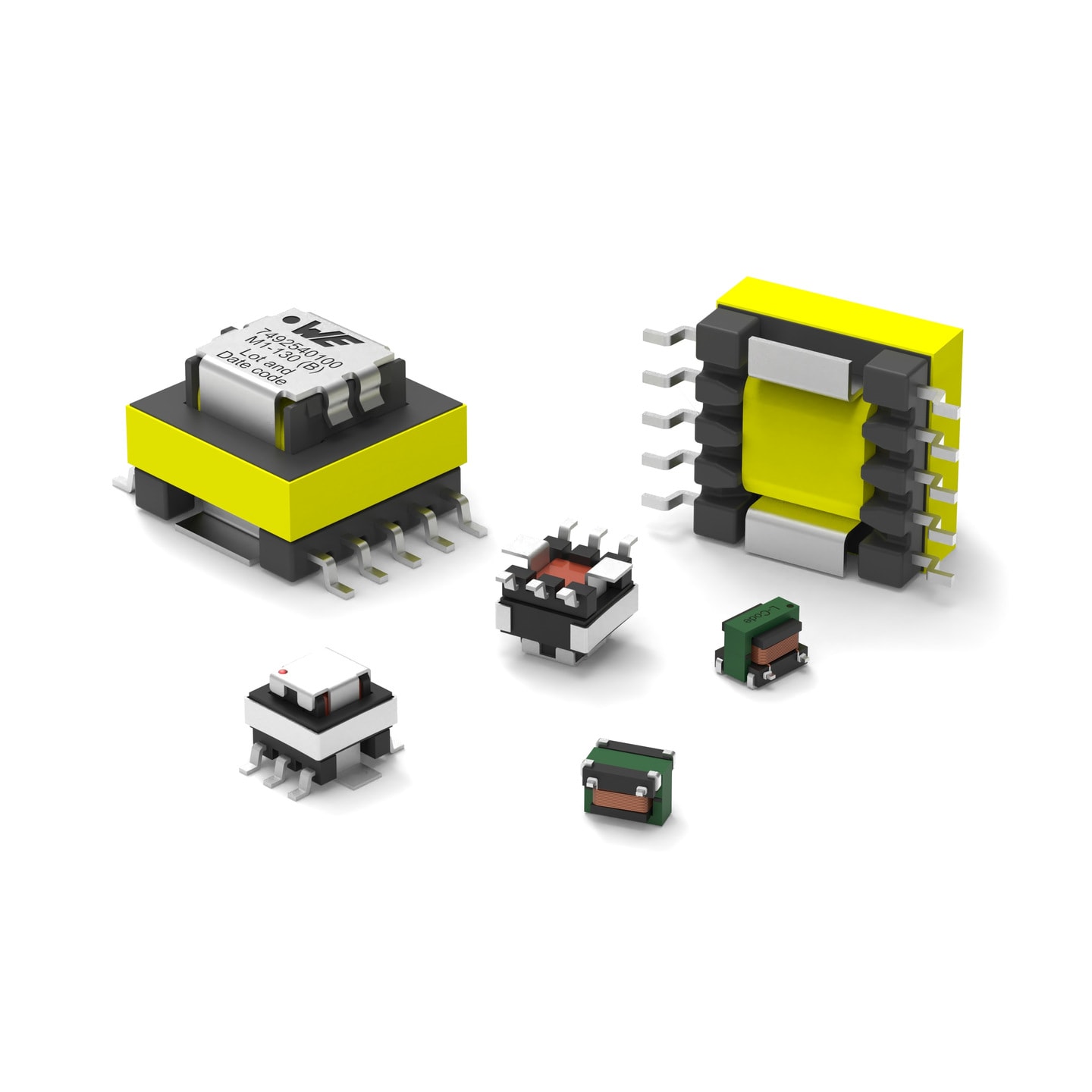

WE-CST Stromwandler

Bauform	L (mm)	B (mm)	H (mm)	Montageart
EE4.4	4.7	4.65	3.55	SMT
EE5	7.7	6.9	5.33	SMT
EE13/7/4	14.48	20.2	10.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-CST (rev22b).zip
|
5.7 KB

Merkmale

Mehr erfahren über Stromwandler
Kompakte und flache Bauweise
Für die SMD-Bestückung
Frequenzen bis zu 1 MHz
Nennstrom der Primärspule bis zu 40 A
Betriebstemperatur: -40 °C bis +130 °C
Nutzen Sie unser Design-Tool für Strommesswandler auf REDEXPERT, um den richtigen CST für Ihre Anwendung auszuwählen.

Anwendung

Wechselstrommessung
Getaktete Stromversorgungen
Überlasterkennung
Lastabwurf/Abschalt-Erkennung
Metering
Lastmessung
Hochfrequenz-Stromerfassung

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

EE4.4

EE5

EE13/7/4

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	n	I_R(A)	∫Udt(µVs)	V_T(V (AC))	R_{DC 1}(mΩ)	R_{DC 2}(Ω)	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	749252020	SPEC33 µH, 1:20, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Übersetzungsverhältnis1:20	Nennstrom7 A	Spannung-µSekunde9 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 20.35 Ω	catalog.productdetail.label.request
	749252030	SPEC74 µH, 1:30, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität74 µH	Übersetzungsverhältnis1:30	Nennstrom7 A	Spannung-µSekunde13.5 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 20.8 Ω	catalog.productdetail.label.request
	749251020	SPEC80 µH, 1:20, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität80 µH	Übersetzungsverhältnis1:20	Nennstrom20 A	Spannung-µSekunde10 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 20.2 Ω	catalog.productdetail.label.request
	749252040	SPEC132 µH, 1:40, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität132 µH	Übersetzungsverhältnis1:40	Nennstrom7 A	Spannung-µSekunde18 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 21.6 Ω	catalog.productdetail.label.request
	749251030	SPEC180 µH, 1:30, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität180 µH	Übersetzungsverhältnis1:30	Nennstrom20 A	Spannung-µSekunde15 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 20.48 Ω	catalog.productdetail.label.request
	749252050	SPEC205 µH, 1:50, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität205 µH	Übersetzungsverhältnis1:50	Nennstrom7 A	Spannung-µSekunde22.5 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 22.5 Ω	catalog.productdetail.label.request
	7492540020	SPEC224 µH, 1:20, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität224 µH	Übersetzungsverhältnis1:20	Nennstrom40 A	Spannung-µSekunde49 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.033 Ω	catalog.productdetail.label.request
	749252060	SPEC295 µH, 1:60, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität295 µH	Übersetzungsverhältnis1:60	Nennstrom7 A	Spannung-µSekunde27 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 23.6 Ω	catalog.productdetail.label.request
	749251040	SPEC320 µH, 1:40, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität320 µH	Übersetzungsverhältnis1:40	Nennstrom20 A	Spannung-µSekunde20 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 20.9 Ω	catalog.productdetail.label.request
	749252070	SPEC400 µH, 1:70, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität400 µH	Übersetzungsverhältnis1:70	Nennstrom7 A	Spannung-µSekunde31.5 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 24.6 Ω	catalog.productdetail.label.request
	749251050	SPEC500 µH, 1:50, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität500 µH	Übersetzungsverhältnis1:50	Nennstrom20 A	Spannung-µSekunde25 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 21.4 Ω	catalog.productdetail.label.request
	7492540030	SPEC504 µH, 1:30, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität504 µH	Übersetzungsverhältnis1:30	Nennstrom40 A	Spannung-µSekunde74 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.093 Ω	catalog.productdetail.label.request
	749251060	SPEC720 µH, 1:60, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität720 µH	Übersetzungsverhältnis1:60	Nennstrom20 A	Spannung-µSekunde30 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 21.75 Ω	catalog.productdetail.label.request
	749252100	SPEC820 µH, 1:100, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität820 µH	Übersetzungsverhältnis1:100	Nennstrom7 A	Spannung-µSekunde45 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 29.5 Ω	catalog.productdetail.label.request
	7492540040	SPEC896 µH, 1:40, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität896 µH	Übersetzungsverhältnis1:40	Nennstrom40 A	Spannung-µSekunde99 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.13 Ω	catalog.productdetail.label.request
	749251070	SPEC980 µH, 1:70, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität980 µH	Übersetzungsverhältnis1:70	Nennstrom20 A	Spannung-µSekunde35 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 22.2 Ω	catalog.productdetail.label.request
	749252125	SPEC1280 µH, 1:125, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1280 µH	Übersetzungsverhältnis1:125	Nennstrom7 A	Spannung-µSekunde56.2 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 213 Ω	catalog.productdetail.label.request
	7492540050	SPEC1400 µH, 1:50, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1400 µH	Übersetzungsverhältnis1:50	Nennstrom40 A	Spannung-µSekunde124 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.202 Ω	catalog.productdetail.label.request
	749252150	SPEC1800 µH, 1:150, 7 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads9 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB 3D Download_3D_WE-CST_EE4-4 (rev1).pdf \| 3.1 MB IGS Download_IGS_WE-CST_EE4-4 (rev1).igs \| 6.3 MB STP Download_STP_WE-CST_EE4-4 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1800 µH	Übersetzungsverhältnis1:150	Nennstrom7 A	Spannung-µSekunde67.5 µVs	Prüfspannung750 V (AC)	Gleichstromwiderstand 13 mΩ	Gleichstromwiderstand 221 Ω	catalog.productdetail.label.request
	749251100	SPEC2000 µH, 1:100, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2000 µH	Übersetzungsverhältnis1:100	Nennstrom20 A	Spannung-µSekunde50 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 25.5 Ω	catalog.productdetail.label.request
	7492540060	SPEC2000 µH, 1:60, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2000 µH	Übersetzungsverhältnis1:60	Nennstrom40 A	Spannung-µSekunde148 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.305 Ω	catalog.productdetail.label.request
	7492540070	SPEC2740 µH, 1:70, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2740 µH	Übersetzungsverhältnis1:70	Nennstrom40 A	Spannung-µSekunde173 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.367 Ω	catalog.productdetail.label.request
	749251125	SPEC3000 µH, 1:125, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3000 µH	Übersetzungsverhältnis1:125	Nennstrom20 A	Spannung-µSekunde68 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 26.5 Ω	catalog.productdetail.label.request
	749251150	SPEC4500 µH, 1:150, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4500 µH	Übersetzungsverhältnis1:150	Nennstrom20 A	Spannung-µSekunde75 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 29.5 Ω	catalog.productdetail.label.request
	7492540100	SPEC5600 µH, 1:100, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität5600 µH	Übersetzungsverhältnis1:100	Nennstrom40 A	Spannung-µSekunde248 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 20.805 Ω	catalog.productdetail.label.request
	749251200	SPEC8000 µH, 1:200, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8000 µH	Übersetzungsverhältnis1:200	Nennstrom20 A	Spannung-µSekunde100 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 216.5 Ω	catalog.productdetail.label.request
	749251250	SPEC12500 µH, 1:250, 20 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB ZUK Cadstar_WE-CST (rev21a).zip \| 6.1 KB IGS Download_IGS_WE-CST_EE5 (rev1).igs \| 1.9 MB STP Download_STP_WE-CST-EE5 (rev1).stp \| 448.9 KB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12500 µH	Übersetzungsverhältnis1:250	Nennstrom20 A	Spannung-µSekunde125 µVs	Prüfspannung500 V (AC)	Gleichstromwiderstand 10.75 mΩ	Gleichstromwiderstand 223.5 Ω	catalog.productdetail.label.request
	7492540150	SPEC12600 µH, 1:150, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität12600 µH	Übersetzungsverhältnis1:150	Nennstrom40 A	Spannung-µSekunde372 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 21.9 Ω	catalog.productdetail.label.request
	7492540200	SPEC22400 µH, 1:200, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22400 µH	Übersetzungsverhältnis1:200	Nennstrom40 A	Spannung-µSekunde496 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 22.63 Ω	catalog.productdetail.label.request
	7492540500	SPEC135000 µH, 1:500, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität135000 µH	Übersetzungsverhältnis1:500	Nennstrom40 A	Spannung-µSekunde1240 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 221.2 Ω	catalog.productdetail.label.request
	7492540750	SPEC300000 µH, 1:750, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität300000 µH	Übersetzungsverhältnis1:750	Nennstrom40 A	Spannung-µSekunde1860 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 250.1 Ω	catalog.productdetail.label.request
	7492541000	SPEC540000 µH, 1:1000, 40 A	Simulation	Verfügbarkeit catalog.productdetail.label.request	Downloads8 Dateien ALT Altium_WE-CST (rev22c).IntLib \| 840 KB CDS Cadence_WE-CST (rev23a).zip \| 3.3 MB EAG Eagle_WE-CST (rev25a).lbr \| 50.8 KB KIC KiCad_WE-CST (rev26b).zip \| 275.2 KB 3D Download_3D_MID-CST-EE13 (rev1).pdf \| 478.6 KB IGS Download_IGS_MID-CST-EE13 (rev1).igs \| 5.1 MB STP Download_STP_MID-CST-EE13 (rev1).stp \| 1.3 MB PSP PSpice_WE-CST (rev22b).zip \| 9.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität540000 µH	Übersetzungsverhältnis1:1000	Nennstrom40 A	Spannung-µSekunde2480 µVs	Prüfspannung1500 V (AC)	Gleichstromwiderstand 10.28 mΩ	Gleichstromwiderstand 287.64 Ω	catalog.productdetail.label.request

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–
