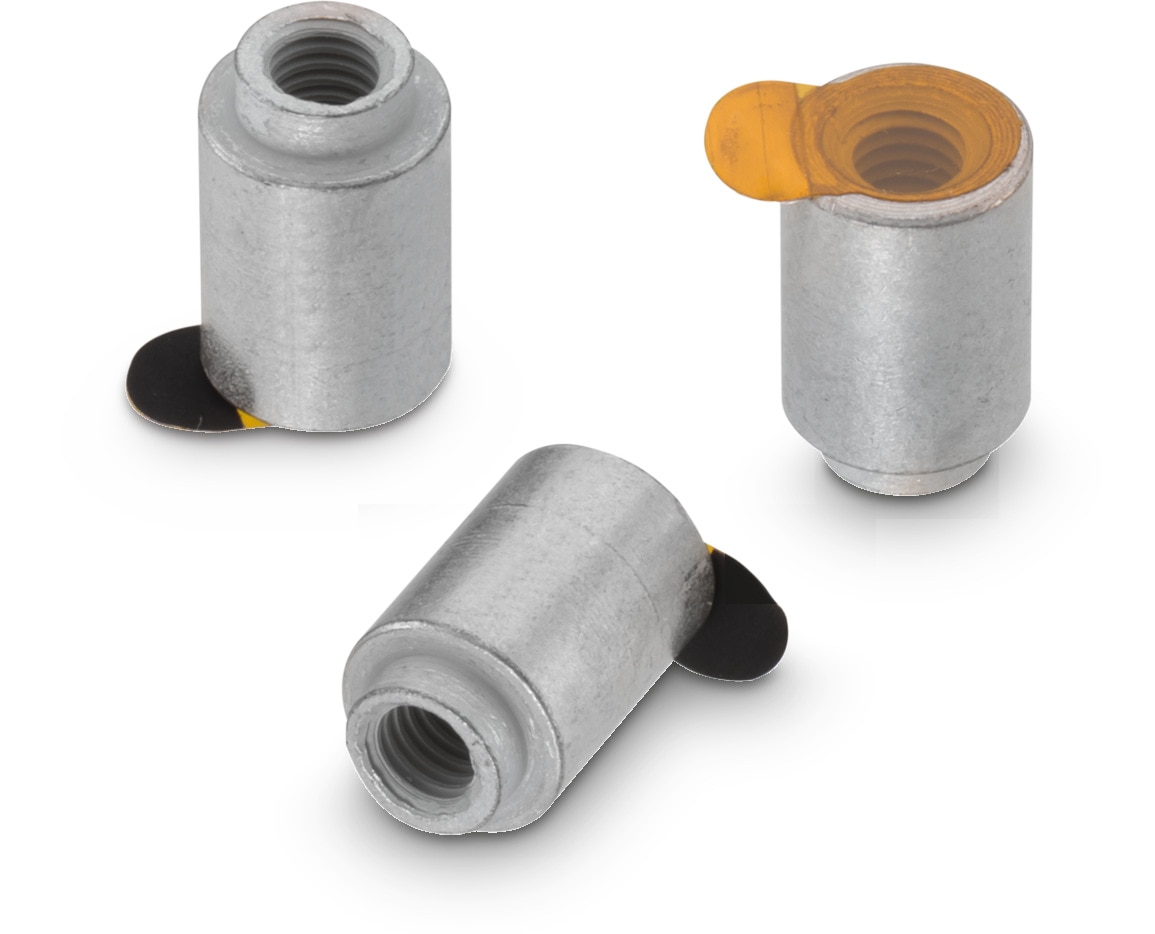

WA-SMSI SMT Stahl Spacer mit Innengewinde M3

Anwendung

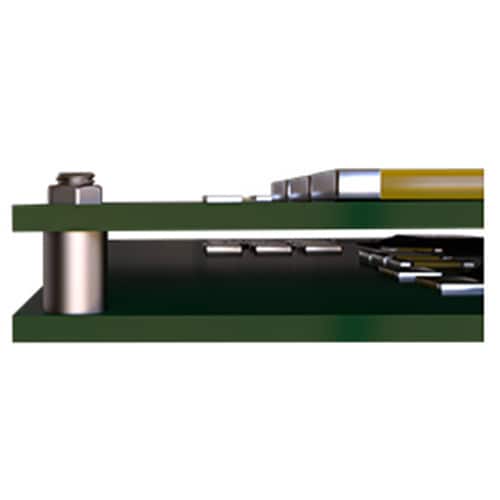

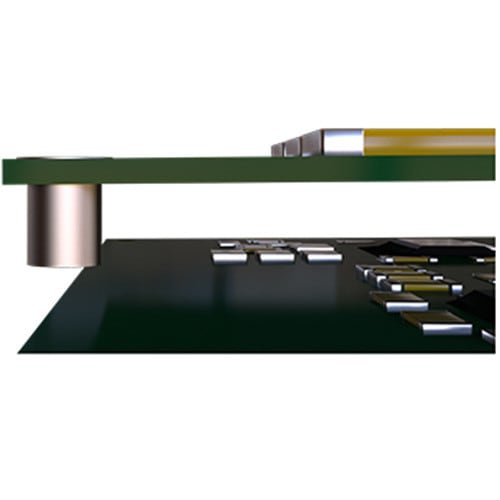

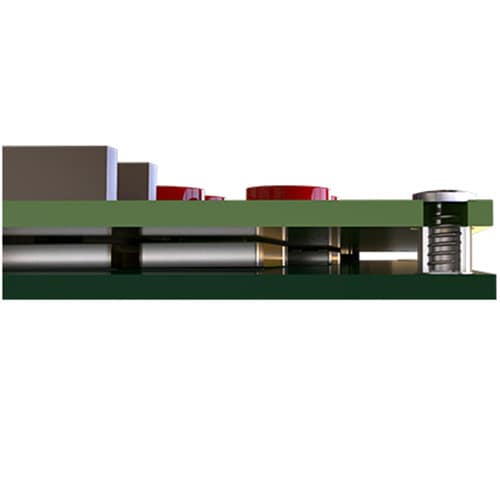

Befestigung von Leiterplatten zu Gehäusen oder anderen Leiterplatten
Für Abstände von 0,5 bis 16 mm

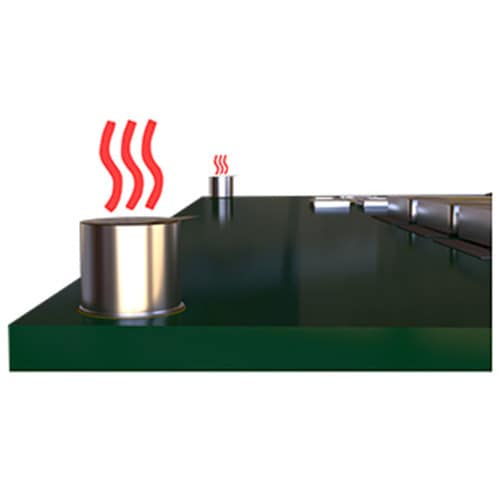

Schneller und präziser Prozess

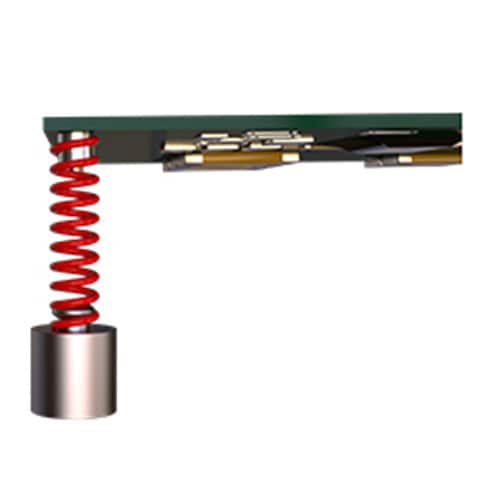

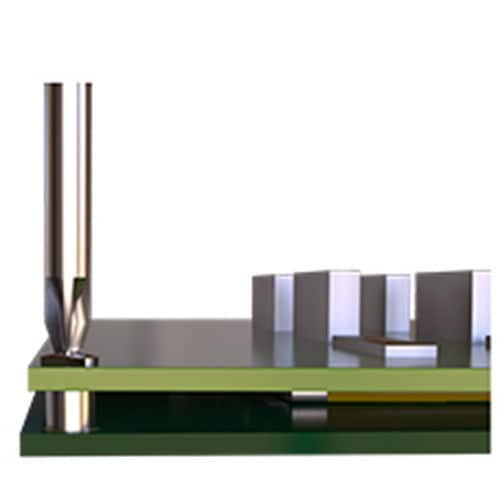

Starke Haltekräfte und Drehmomente
Höchste Prozesssicherheit

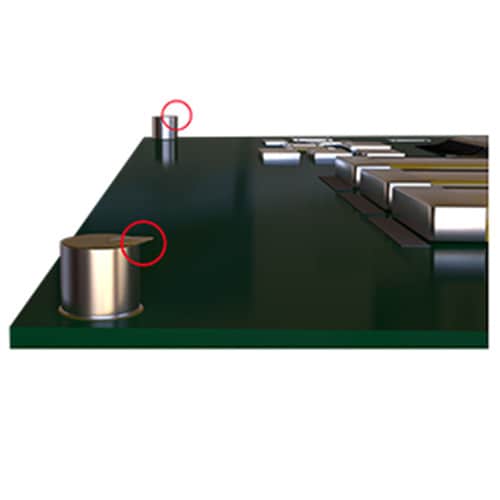

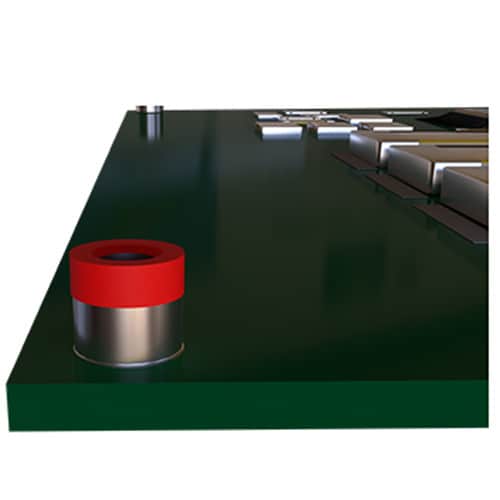

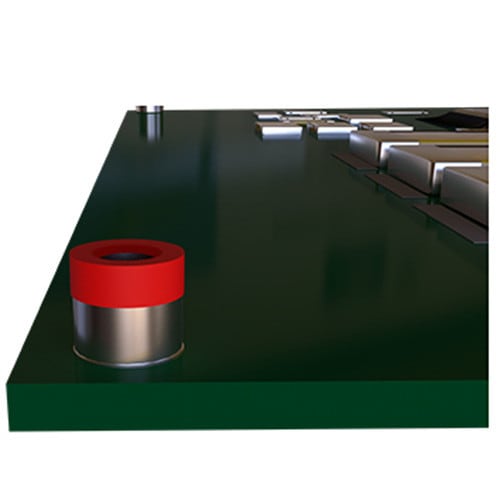

Schnell ablösbare Polyimid Folie

General Information
Betriebstemperatur	-55 °C up to +150 °C
Material	Stahl
Oberfläche	Zinn
T_i	M3
Lötpastendicke (Value)	150 µm
Anziehdrehmoment	0.5 N*m

Artikeldaten

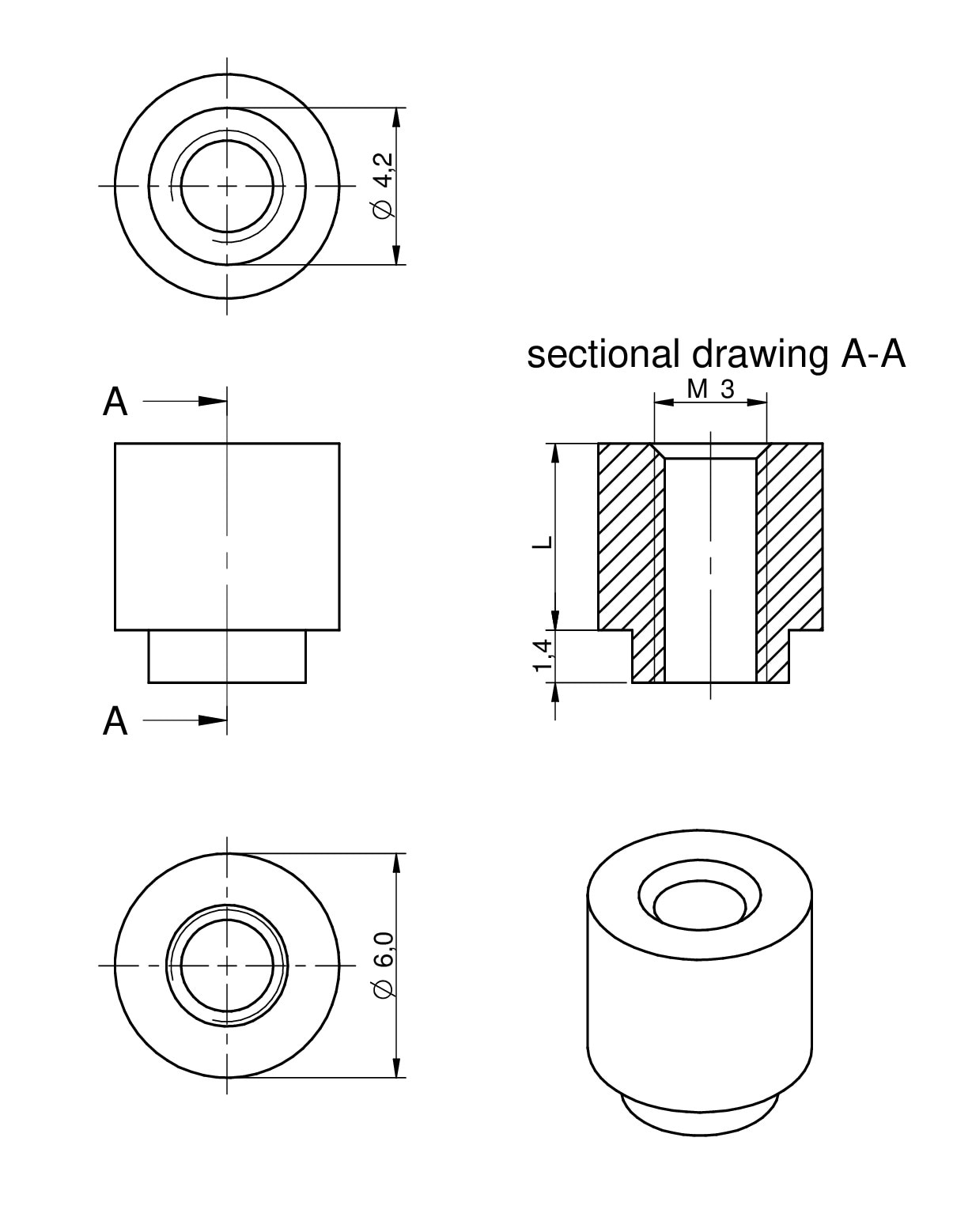

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_i	Ø ID (mm)	Ø OD (mm)	Verpackung	VPE	Design Kit	Board
9774005360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774005360 (rev1).pdf \| 47.8 KB IGS IGS_9774005360 (rev1).igs \| 71.7 KB STP STP_9774005360 (rev1).stp \| 12.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.5	M3	4.2	6	Tape and Reel	2800	–	–
9774010360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774010360R (rev1).pdf \| 31.8 KB IGS 9774010360R (rev1).igs \| 49 KB STP 9774010360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	M3	4.2	6	Tape and Reel	1500	–	–
9774015360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774015360R (rev1).pdf \| 31.8 KB IGS 9774015360R (rev1).igs \| 49.3 KB STP 9774015360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	M3	4.2	6	Tape and Reel	1200	–	–
9774020360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774020360R (rev1).pdf \| 31.6 KB IGS 9774020360R (rev1).igs \| 51 KB STP 9774020360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	M3	4.2	6	Tape and Reel	1050	–	–
9774025360R	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774025360R (rev1).pdf \| 31.1 KB 3D 3D_9774025360R (rev1).pdf \| 31.1 KB IGS 9774025360R (rev1).igs \| 51.3 KB STP 9774025360R (rev1).stp \| 11.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	M3	4.2	6	Tape and Reel	950	–	–
9774030360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774030360R (rev1).pdf \| 30.9 KB IGS 9774030360R (rev1).igs \| 51.3 KB STP 9774030360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	M3	4.2	6	Tape and Reel	800	–	–
9774040360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774040360R (rev1).pdf \| 30.4 KB IGS 9774040360R (rev1).igs \| 51.3 KB STP 9774040360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	M3	4.2	6	Tape and Reel	750	–	–
9774050360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774050360R (rev1).pdf \| 35.5 KB IGS 9774050360R (rev1).igs \| 50.8 KB STP 9774050360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	M3	4.2	6	Tape and Reel	650	–	–
9774060360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774060360R (rev1).pdf \| 29.2 KB IGS 9774060360R (rev1).igs \| 51.4 KB STP 9774060360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	M3	4.2	6	Tape and Reel	550	977990	–
9774070360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774070360R (rev1).pdf \| 28.8 KB IGS 9774070360R (rev1).igs \| 51.4 KB STP 9774070360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	M3	4.2	6	Tape and Reel	500	–	–
9774080360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774080360R (rev1).pdf \| 28.4 KB IGS 9774080360R (rev1).igs \| 51.4 KB STP 9774080360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	M3	4.2	6	Tape and Reel	450	–	–
9774090360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774090360R (rev1).pdf \| 27.9 KB IGS 9774090360R (rev1).igs \| 51.2 KB STP 9774090360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	M3	4.2	6	Tape and Reel	400	–	–
9774100360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774100360R (rev1).pdf \| 27.4 KB IGS 9774100360R (rev1).igs \| 49.9 KB STP 9774100360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	M3	4.2	6	Tape and Reel	350	–	700990
9774110360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774110360R (rev1).pdf \| 27 KB IGS 9774110360R (rev1).igs \| 50.9 KB STP 9774110360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11	M3	4.2	6	Tape and Reel	300	–	–
9774120360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774120360R (rev1).pdf \| 26.2 KB IGS 9774120360R (rev1).igs \| 50.9 KB STP 9774120360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	M3	4.2	6	Tape and Reel	300	–	–
9774130360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774130360R (rev1).pdf \| 26.2 KB IGS 9774130360R (rev1).igs \| 50.9 KB STP 9774130360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	13	M3	4.2	6	Tape and Reel	250	–	–
9774140360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774140360R (rev1).pdf \| 25.8 KB IGS 9774140360R (rev1).igs \| 50.1 KB STP 9774140360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	M3	4.2	6	Tape and Reel	250	–	–
9774150360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774150360R (rev1).pdf \| 25.5 KB IGS 9774150360R (rev1).igs \| 50 KB STP 9774150360R (rev1).stp \| 11.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	M3	4.2	6	Tape and Reel	250	–	–
9774160360R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774160360 (rev1).pdf \| 24.9 KB IGS IGS_9774160360 (rev1).igs \| 50 KB STP STP_9774160360 (rev1).stp \| 8.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	M3	4.2	6	Tape and Reel	180	–	–

Artikel Nr.	Datenblatt
9774005360R	SPEC
9774010360R	SPEC
9774015360R	SPEC
9774020360R	SPEC
9774025360R	SPEC
9774030360R	SPEC
9774040360R	SPEC
9774050360R	SPEC
9774060360R	SPEC
9774070360R	SPEC
9774080360R	SPEC
9774090360R	SPEC
9774100360R	SPEC
9774110360R	SPEC
9774120360R	SPEC
9774130360R	SPEC
9774140360R	SPEC
9774150360R	SPEC
9774160360R	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_i	Ø ID (mm)	Ø OD (mm)	Verpackung	VPE	Design Kit	Board	Muster

SMT Spacer from Würth Elektronik eiSos

SCHACHMATT

SMT Spacer gewinnt!

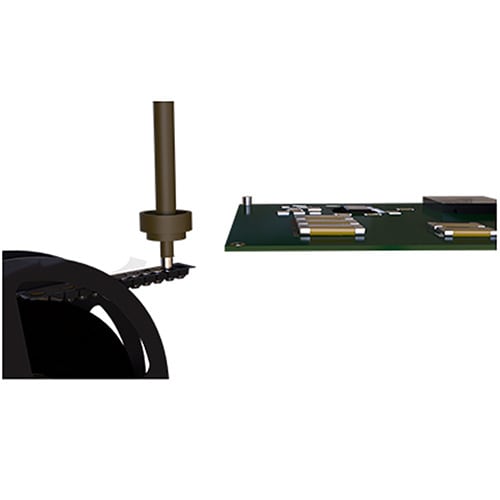

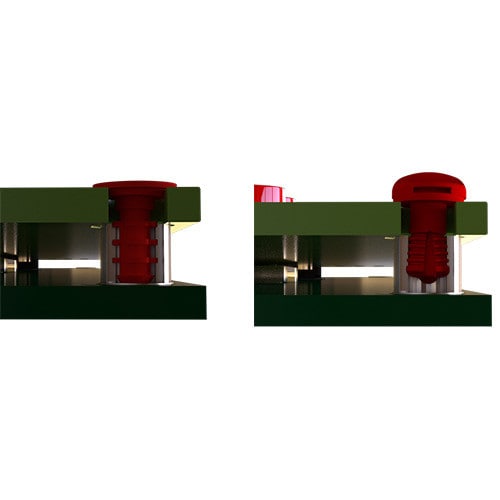

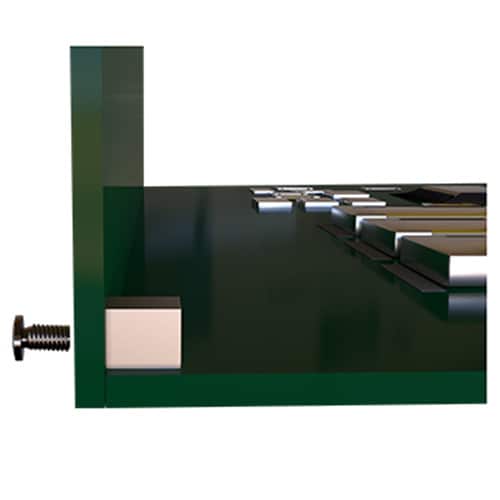

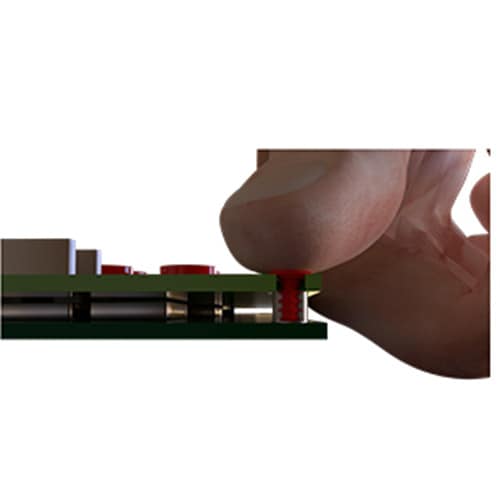

SMT Spacer von Würth Elektronik optimieren maßgeblich die Verarbeitung elektromechanischer Baugruppen. Herkömmliche Abstandsbolzen müssen zeitintensiv von Hand montiert werden; SMT Spacer sind auf die vollautomatische Bestückung zugeschnitten. Die auf Rolle verpackten Bauteile werden präzise auf der Leiterplatte positioniert. Eine Vielzahl an Varianten ermöglicht automatisch bestückbare, mechanisch stabile und sichere Lötverbindungen in jeder Applikation.
