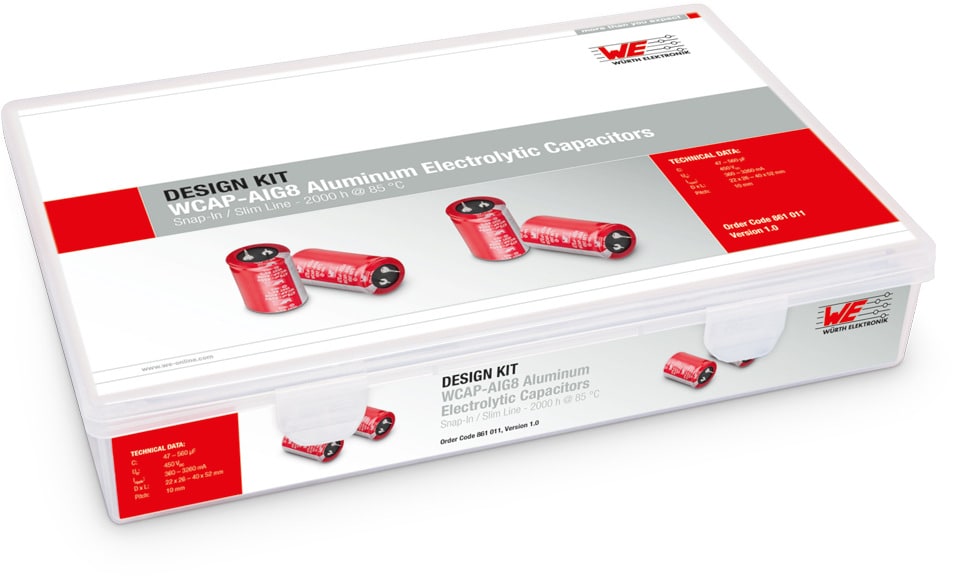

Design Kit WCAP-AIG8 Aluminium-Elektrolytkondensatoren

Inlay herunterladen

Anwendung

Befilterung
Glättung
Energiespeicherung
z.B. Computer-Netzteil, Server Netzteil, Antriebs-Schaltung, DC/AC Inverter

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	C	V_R(V (DC))	I_RIPPLE(mA)	Ø D(mm)	L(mm)	Raster(mm)	Muster
861011483001	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 47 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x26 (rev1).igs \| 4.9 MB STP Download_STP_861011483001 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität47 µF	Nennspannung450 V (DC)	Rippelstrom550 mA	Durchmesser22 mm	Länge25 mm	Raster10 mm
861011483002	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 68 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x31 (rev1).igs \| 4.9 MB STP Download_STP_86101148300x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität68 µF	Nennspannung450 V (DC)	Rippelstrom750 mA	Durchmesser22 mm	Länge30 mm	Raster10 mm
861011483003	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 82 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x31 (rev1).igs \| 4.9 MB STP Download_STP_86101148300x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität82 µF	Nennspannung450 V (DC)	Rippelstrom930 mA	Durchmesser22 mm	Länge30 mm	Raster10 mm
861011483004	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 100 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x36 (rev1).igs \| 4.9 MB STP Download_STP_861011483004 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität100 µF	Nennspannung450 V (DC)	Rippelstrom1030 mA	Durchmesser22 mm	Länge35 mm	Raster10 mm
861011483005	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 120 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x41 (rev1).igs \| 4.9 MB STP Download_STP_861011483005 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität120 µF	Nennspannung450 V (DC)	Rippelstrom1260 mA	Durchmesser22 mm	Länge40 mm	Raster10 mm
861011483006	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 150 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x51 (rev1).igs \| 4.9 MB STP Download_STP_86101148300x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität150 µF	Nennspannung450 V (DC)	Rippelstrom1690 mA	Durchmesser22 mm	Länge50 mm	Raster10 mm
861011483007	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 180 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_22x51 (rev1).igs \| 4.9 MB STP Download_STP_86101148300x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität180 µF	Nennspannung450 V (DC)	Rippelstrom1580 mA	Durchmesser22 mm	Länge50 mm	Raster10 mm
861011484013	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 220 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_25x51 (rev1).igs \| 4.9 MB STP Download_STP_861011484013 (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität220 µF	Nennspannung450 V (DC)	Rippelstrom1820 mA	Durchmesser25 mm	Länge50 mm	Raster10 mm
861011485017	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 270 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_30x46 (rev1).igs \| 4.8 MB STP Download_STP_86101148501x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität270 µF	Nennspannung450 V (DC)	Rippelstrom2250 mA	Durchmesser30 mm	Länge45 mm	Raster10 mm
861011485018	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 330 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_30x46 (rev1).igs \| 4.8 MB STP Download_STP_86101148501x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität330 µF	Nennspannung450 V (DC)	Rippelstrom2290 mA	Durchmesser30 mm	Länge45 mm	Raster10 mm
861011485019	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 390 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_30x46 (rev1).igs \| 4.8 MB STP Download_STP_86101148501x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität390 µF	Nennspannung450 V (DC)	Rippelstrom2540 mA	Durchmesser30 mm	Länge45 mm	Raster10 mm
861011486024	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 470 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_35x47 (rev1).igs \| 5 MB STP Download_STP_861011486024 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität470 µF	Nennspannung450 V (DC)	Rippelstrom2890 mA	Durchmesser35 mm	Länge45 mm	Raster10 mm
861011487027	WCAP-AIG8 Aluminium-Elektrolytkondensatoren, 560 µF, 450 V (DC)	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AIG8 (rev25b).IntLib \| 10 MB CDS Cadence_WCAP-AIG8 (rev25b).zip \| 57.1 MB EAG Eagle_WCAP-AIG8 (rev25a).lbr \| 100.8 KB KIC KiCad_WCAP-AIG8 (rev25b).zip \| 11.8 MB ZUK CadStar_WCAP-AIG8 (rev19a).zip \| 11.4 KB CAD-Dateien ZIP IGS IGS_WCAP-AIG8_40x52 (rev1).igs \| 5 MB STP Download_STP_861011487027 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AIG8 (rev25a).zip \| 8.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWCAP-AIG8 Aluminium-Elektrolytkondensatoren	Kapazität560 µF	Nennspannung450 V (DC)	Rippelstrom3470 mA	Durchmesser40 mm	Länge50 mm	Raster10 mm
