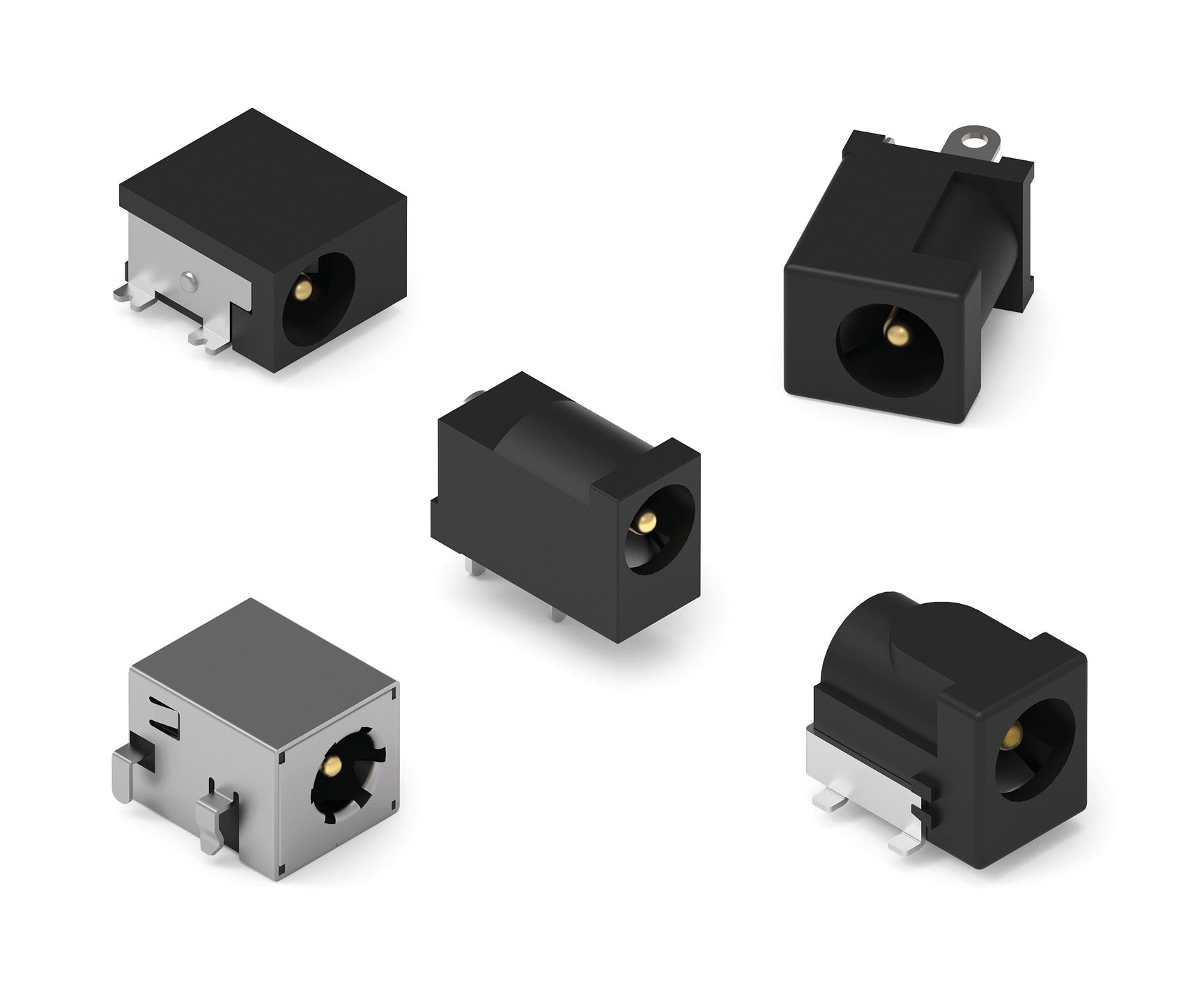

WR-DC Power Jacks

Merkmale

Nennstrom: 3 bis 5.5 A
Arbeitsspannung: 20 bis 30 V
Betriebstemperatur: -40°C bis zu +85°C
Ø Mittelstift: 1.0 bis 2.5 mm
UL-Zulassung: E323964
UL 94-V0

Funktionen

Shunt-Anschluss zur ein -/Aussteckerkennung
Hohe Lebensdauer: 5000 Steckzyklen

Glühdrahtkonformität

Nach IEC 60335-1
Geprüft bei 750 °C und 850 °C
Durchgeführt durch ein externes Labor
Geeignet für nicht beaufsichtigte Geräte und viele andere Anwendungen

Anwendung

Geräte für Endbenutzer
Elektronische Geräte

Artikeldaten

Alle

THT

SMT

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	Mittelstift Ø(mm)	Plug OD(mm)	Typ	I_R(A)	Arbeitsspannung(V (DC))	Verpackung	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	694102303002	SPEC1 mm, 3.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D Download_3D_694102303002 (rev1).pdf \| 142.2 KB IGS 694102303002 (rev1).igs \| 1.1 MB STP 694102303002 (rev1).stp \| 210.5 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø1 mm	Recommended Plug outer Ø3.5 mm	TypAbgewinkelt	Nennstrom2 A	Arbeitsspannung24 V (DC)	VerpackungBeutel	Design Kit –	–Verfügbarkeit prüfen
	694103107102	SPEC1.3 mm, 4 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694103107102 (rev1).pdf \| 221.9 KB IGS 694103107102 (rev1).igs \| 1.4 MB STP 694103107102 (rev1).stp \| 280.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø1.3 mm	Recommended Plug outer Ø4 mm	TypAbgewinkelt	Nennstrom3 A	Arbeitsspannung24 V (DC)	VerpackungTape and Reel	Design Kit 612690	–Verfügbarkeit prüfen
	694103303002	SPEC1.3 mm, 3.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D Download_3D_694103303002 (rev1).pdf \| 147.4 KB IGS 694103303002 (rev1).igs \| 1.1 MB STP 694103303002 (rev1).stp \| 210.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø1.3 mm	Recommended Plug outer Ø3.5 mm	TypAbgewinkelt	Nennstrom2 A	Arbeitsspannung24 V (DC)	VerpackungBeutel	Design Kit –	–Verfügbarkeit prüfen
	694105309102	SPEC1.65 mm, 5.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694105309102_1 (rev1).pdf \| 472.6 KB IGS 694105309102 (rev1).igs \| 3.8 MB STP 694105309102 (rev1).stp \| 799.1 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø1.65 mm	Recommended Plug outer Ø5.5 mm	TypAbgewinkelt	Nennstrom5.5 A	Arbeitsspannung20 V (DC)	VerpackungTape and Reel	Design Kit 612690	–Verfügbarkeit prüfen
	694106105102	SPEC2 mm, 5.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694106105102_1 (rev1).pdf \| 220 KB IGS 694106105102 (rev1).igs \| 1.5 MB STP 694106105102 (rev1).stp \| 263.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2 mm	Recommended Plug outer Ø5.5 mm	TypAbgewinkelt	Nennstrom5 A	Arbeitsspannung24 V (DC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	694106106102	SPEC2 mm, 5.3 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694106106102 (rev1).pdf \| 287.3 KB IGS 694106106102 (rev1).igs \| 1.9 MB STP 694106106102 (rev1).stp \| 453.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2 mm	Recommended Plug outer Ø5.3 mm	TypAbgewinkelt	Nennstrom5 A	Arbeitsspannung24 V (DC)	VerpackungTape and Reel	Design Kit 612690	–Verfügbarkeit prüfen
	694106301002	SPEC2 mm, 5.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 3D_694106301002 (rev1).pdf \| 225.7 KB IGS Download_IGES_694106301002 (rev1).igs \| 1.3 MB STP 694106301002 (rev1).stp \| 245 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2 mm	Recommended Plug outer Ø5.5 mm	TypAbgewinkelt	Nennstrom5 A	Arbeitsspannung30 V (DC)	VerpackungBeutel	Design Kit 612690	–Verfügbarkeit prüfen
	694106402002	SPEC2 mm, 5.5 mm, Vertikal	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694106402002 (rev1).pdf \| 238.4 KB IGS 694106402002 (rev1).igs \| 1.3 MB STP 694106402002 (rev1).stp \| 253.8 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2 mm	Recommended Plug outer Ø5.5 mm	TypVertikal	Nennstrom3 A	Arbeitsspannung30 V (DC)	VerpackungBeutel	Design Kit 612690	–Verfügbarkeit prüfen
	694108105102	SPEC2.5 mm, 5.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694108105102 (rev1).pdf \| 225.8 KB IGS Download_IGS_694108105102 (rev1).igs \| 1.5 MB STP Download_STP_694108105102 (rev1).stp \| 263.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2.5 mm	Recommended Plug outer Ø5.5 mm	TypAbgewinkelt	Nennstrom5 A	Arbeitsspannung24 V (DC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	694108106102	SPEC2.5 mm, 5.3 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694108106102 (rev1).pdf \| 293.4 KB IGS 694108106102 (rev1).igs \| 1.9 MB STP 694108106102 (rev1).stp \| 453.3 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2.5 mm	Recommended Plug outer Ø5.3 mm	TypAbgewinkelt	Nennstrom5 A	Arbeitsspannung24 V (DC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	694108301002	SPEC2.5 mm, 5.5 mm, Abgewinkelt	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 3D_694108301002 (rev1).pdf \| 231.4 KB IGS Download_IGES_694108301002 (rev1).igs \| 1.3 MB STP 694108301002 (rev1).stp \| 244.9 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2.5 mm	Recommended Plug outer Ø5.5 mm	TypAbgewinkelt	Nennstrom5 A	Arbeitsspannung30 V (DC)	VerpackungBeutel	Design Kit 612690	–Verfügbarkeit prüfen
	694108402002	SPEC2.5 mm, 5.5 mm, Vertikal	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-DC (rev25a).IntLib \| 1.2 MB CDS Cadence_WR-DC (rev26a).zip \| 5.3 MB EAG Eagle_WR-DC (rev25a).lbr \| 82.2 KB KIC KiCad_WR-DC (rev26b).zip \| 762 KB 3D 694108402002 (rev1).pdf \| 244.2 KB IGS 694108402002 (rev1).igs \| 1.3 MB STP 694108402002 (rev1).stp \| 253.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Mittelstift Ø2.5 mm	Recommended Plug outer Ø5.5 mm	TypVertikal	Nennstrom3 A	Arbeitsspannung30 V (DC)	VerpackungBeutel	Design Kit –	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions
