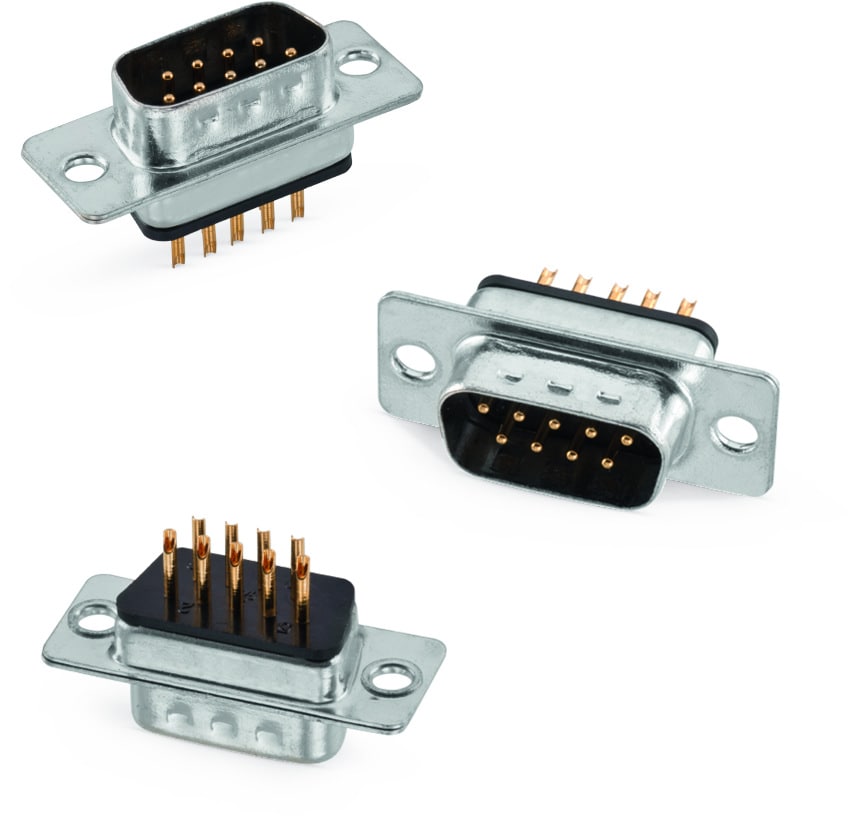

WE-D-SUB Filter Solder Cup

Bauform	Maße	B (mm)	H (mm)	Material	Montageart
Through Hole		17.3	12.4	-	-
UNC 4/40		17.3	12.4	Stahl mit Zinn	Solder

Merkmale

Standard Filter mit 1000 pF (weitere Werte möglich auf Anfrage)
Hohe Dämpfung von mehr als 40 dB @ 180 MHz
Nennstrom @ 20°C: 7,5A
Isolationswiderstand: min. 1 GΩ
Arbeitstemperaturbereich: -55 °C bis +125 °C
Einfaches Löten, auch bei kleinen Litzenquerschnitten
Auswahl zwischen UNC 4/40 oder Durchgangsloch
Arbeitsspannung: 100 VDC
Testspannung: 250 VRMS

Anwendung

Befilterung von Interfaces
Externe Verbindung zu
- Drucker
- Sensoren
- Displays

Artikeldaten

Alle

Through Hole

UNC 4/40

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

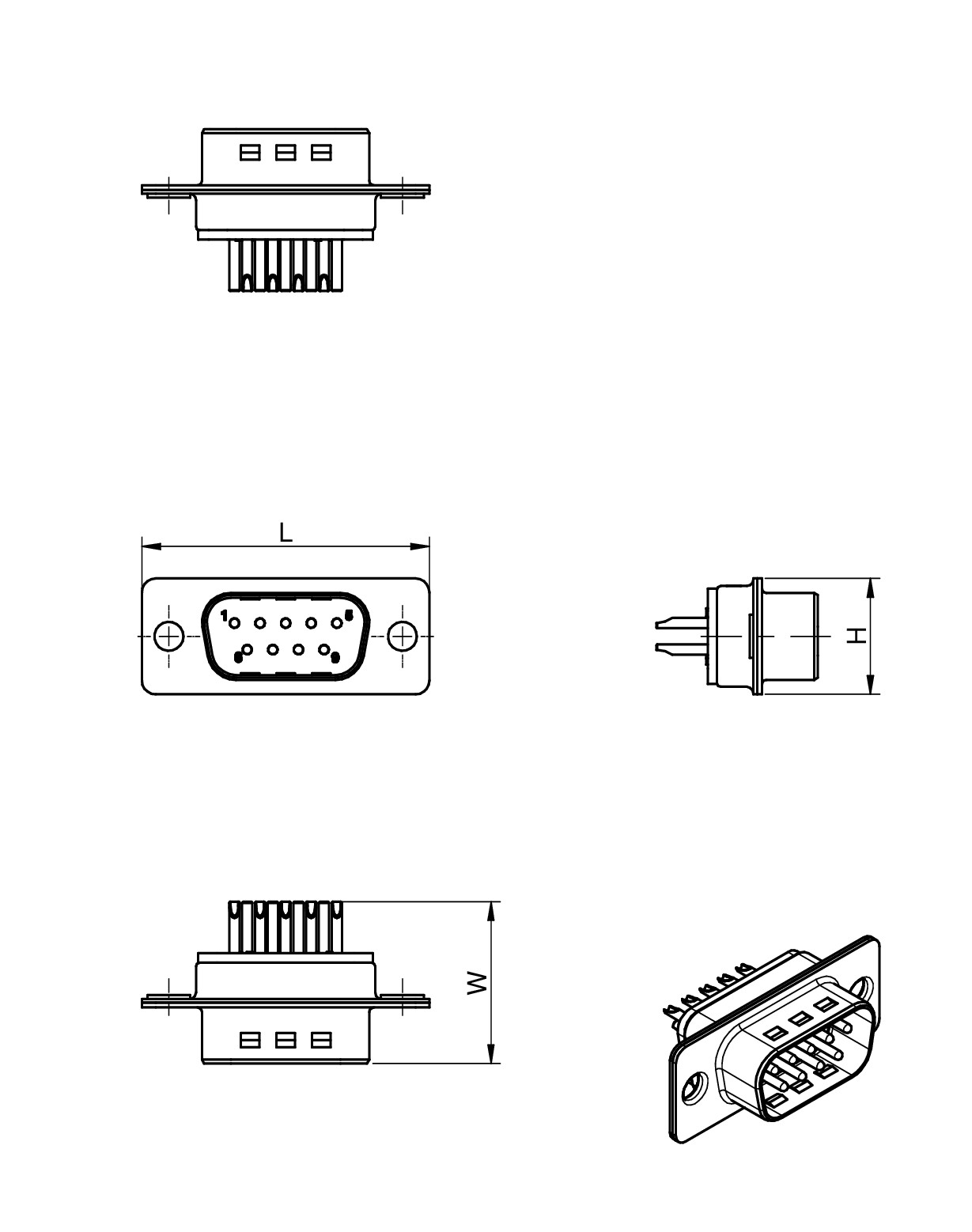

	Artikel Nr.	Datenblatt	Downloads	Status	Polzahl	Gender	L(mm)	B(mm)	H(mm)	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	210113003	SPEC9, Stift, 30.8 mm Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 27.09.2026 SPEC Datenblatt gültig ab 28.09.2026 PCN PCN Dokument	Verfügbarkeit –	Downloads2 Dateien IGS 210113003 (rev1).igs \| 13.8 MB STP 210113003 (rev1).stp \| 1.2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl9	GenderStift	Länge30.8 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	210613003	SPEC9, Buchse, 30.8 mm Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 27.09.2026 SPEC Datenblatt gültig ab 28.09.2026 PCN PCN Dokument	Verfügbarkeit –	Downloads2 Dateien IGS 210613003 (rev1).igs \| 15.9 MB STP 210613003 (rev1).stp \| 1.3 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl9	GenderBuchse	Länge30.8 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	210113023	SPEC9, Stift, 30.8 mm Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 27.09.2026 SPEC Datenblatt gültig ab 28.09.2026 PCN PCN Dokument	Verfügbarkeit –	Downloads2 Dateien IGS 210113023 (rev1).igs \| 13.9 MB STP 210113023 (rev1).stp \| 1.2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl9	GenderStift	Länge30.8 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	210613023	SPEC9, Buchse, 30.8 mm Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 27.09.2026 SPEC Datenblatt gültig ab 28.09.2026 PCN PCN Dokument	Verfügbarkeit –	Downloads2 Dateien IGS 210613023 (rev1).igs \| 16 MB STP 210613023 (rev1).stp \| 1.3 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl9	GenderBuchse	Länge30.8 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	212113003	SPEC15, Stift, 39.2 mm	Verfügbarkeit –	Downloads2 Dateien IGS 212113003 (rev1).igs \| 21.7 MB STP 212113003 (rev1).stp \| 1.4 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl15	GenderStift	Länge39.2 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	212613003	SPEC15, Buchse, 39.2 mm	Verfügbarkeit –	Downloads2 Dateien IGS 212613003 (rev1).igs \| 25.1 MB STP 212613003 (rev1).stp \| 1.4 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl15	GenderBuchse	Länge39.2 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	212113023	SPEC15, Stift, 39.2 mm	Verfügbarkeit –	Downloads2 Dateien IGS 212113023 (rev1).igs \| 21.7 MB STP 212113023 (rev1).stp \| 1.4 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl15	GenderStift	Länge39.2 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	212613023	SPEC15, Buchse, 39.2 mm	Verfügbarkeit –	Downloads2 Dateien IGS 212613023 (rev1).igs \| 25.2 MB STP 212613023 (rev1).stp \| 1.4 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl15	GenderBuchse	Länge39.2 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	214113003	SPEC25, Stift, 53.1 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_214113003 (rev1).igs \| 7.5 MB STP Download_STP_214113003 (rev1).stp \| 1.7 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl25	GenderStift	Länge53.1 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	214613003	SPEC25, Buchse, 53.1 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_214613003 (rev1).igs \| 7.8 MB STP Download_STP_214613003 (rev1).stp \| 1.7 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl25	GenderBuchse	Länge53.1 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	214113023	SPEC25, Stift, 53.1 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_214113023 (rev1).igs \| 7.5 MB STP Download_STP_214113023 (rev1).stp \| 1.7 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl25	GenderStift	Länge53.1 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	214613023	SPEC25, Buchse, 53.1 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_214613023 (rev1).igs \| 7.8 MB STP Download_STP_214613023 (rev1).stp \| 1.7 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl25	GenderBuchse	Länge53.1 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	216113003	SPEC37, Stift, 69.5 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_216113003 (rev1).igs \| 8.7 MB STP Download_STP_216113003 (rev1).stp \| 2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl37	GenderStift	Länge69.5 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	216613003	SPEC37, Buchse, 69.5 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_216613003 (rev1).igs \| 9 MB STP Download_STP_216613003 (rev1).stp \| 1.9 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl37	GenderBuchse	Länge69.5 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	216113023	SPEC37, Stift, 69.5 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_216113023 (rev1).igs \| 8.7 MB STP Download_STP_216113023 (rev1).stp \| 2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl37	GenderStift	Länge69.5 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
	216613023	SPEC37, Buchse, 69.5 mm	Verfügbarkeit –	Downloads2 Dateien IGS Download_IGS_216613023 (rev1).igs \| 9 MB STP Download_STP_216613023 (rev1).stp \| 2 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polzahl37	GenderBuchse	Länge69.5 mm	Breite17.3 mm	Höhe12.4 mm	–Verfügbarkeit prüfen
