WE-SPXO Simple Packaged Quartz Oscillator

Size Dimen­sions 3DL
(mm)
W
(mm)
H
(mm)
VSupply
(V)

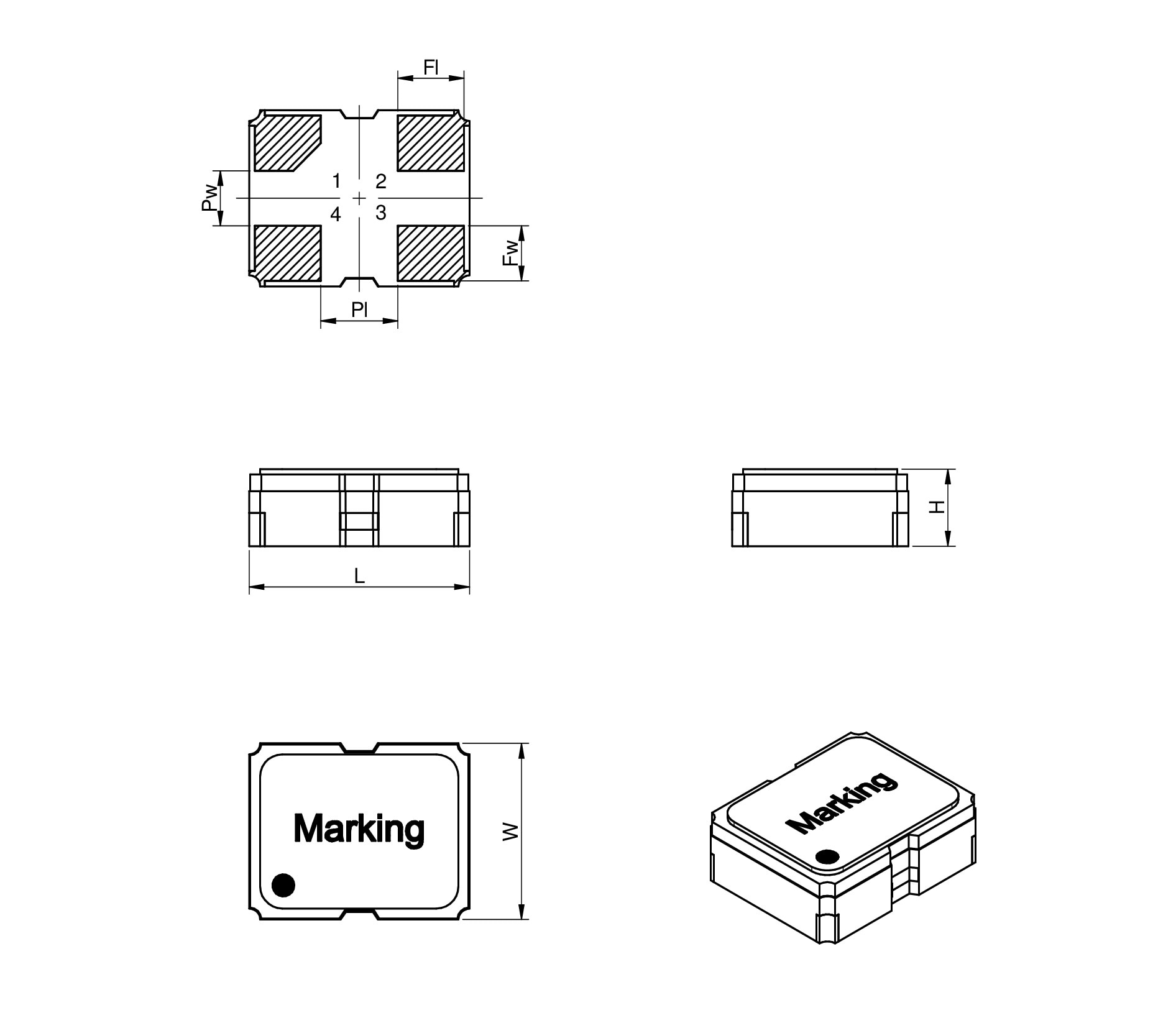

IQXO-540 2 1.6 0.7 3.3

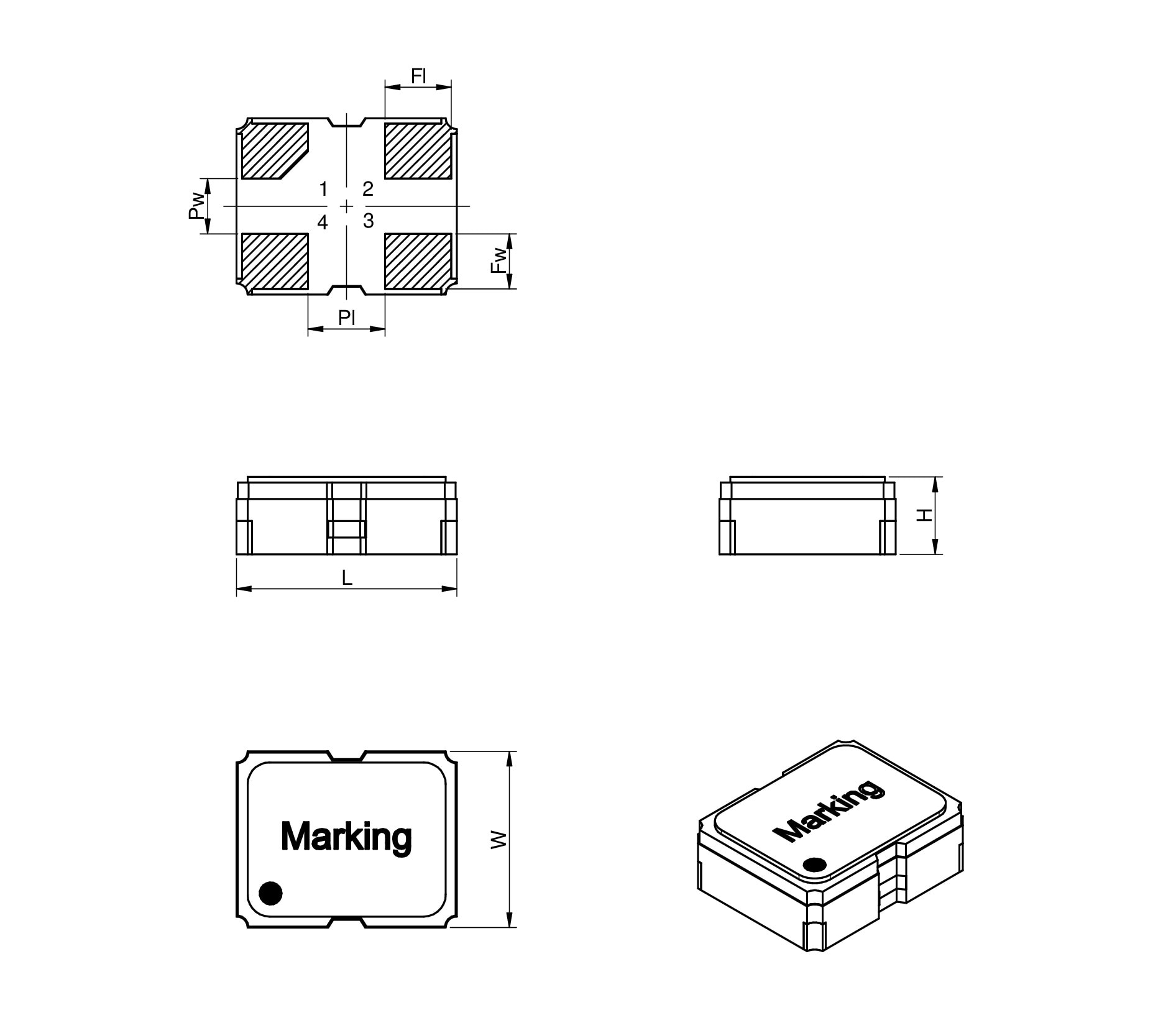

IQXO-542 2 1.6 0.7 1.8
IQXO-618-25 3.2 2.5 1.1 2.5
IQXO-618-33 3.2 2.5 1.1 3.3

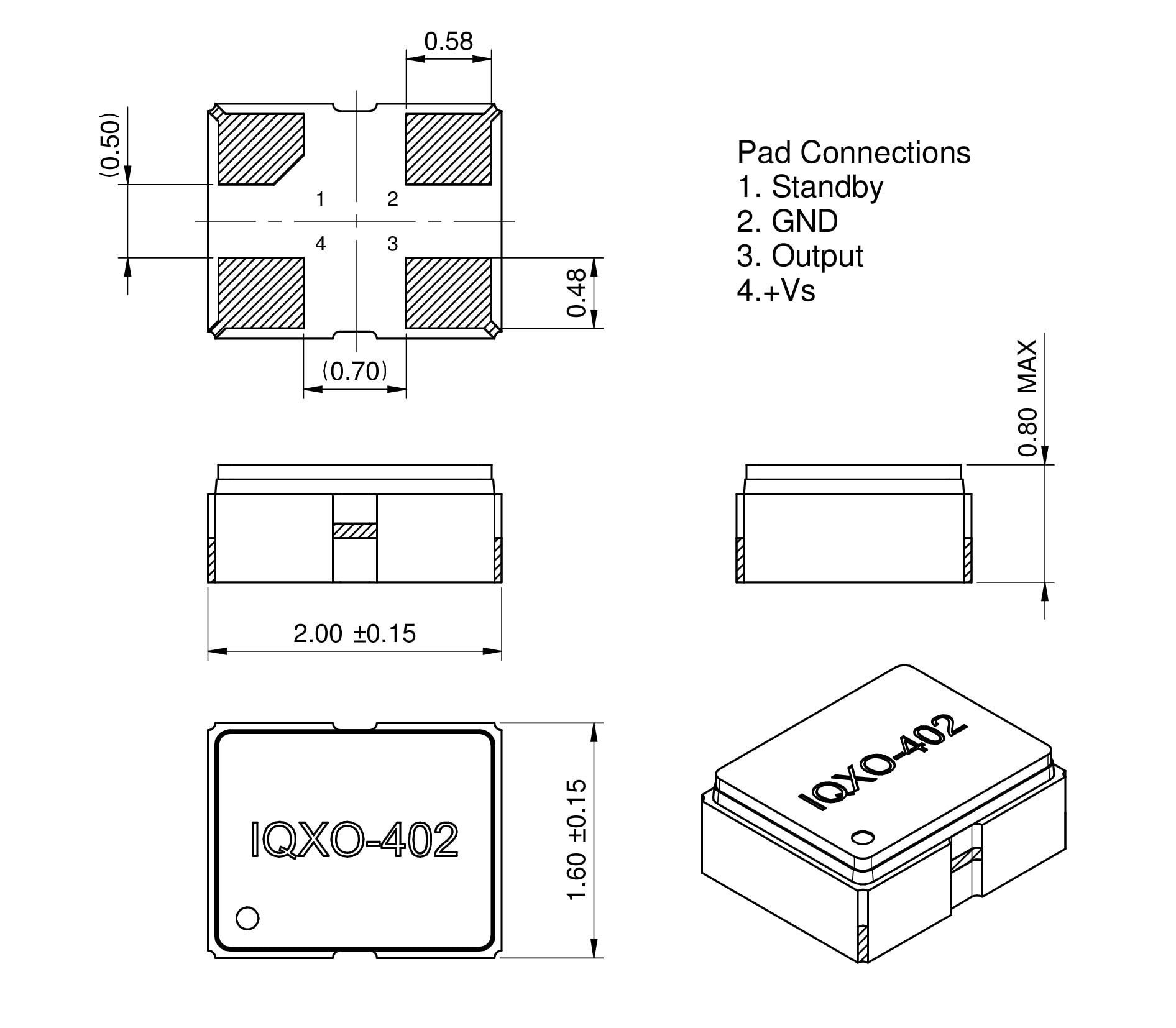

IQXO-402 2 1.6 0.8 3.3

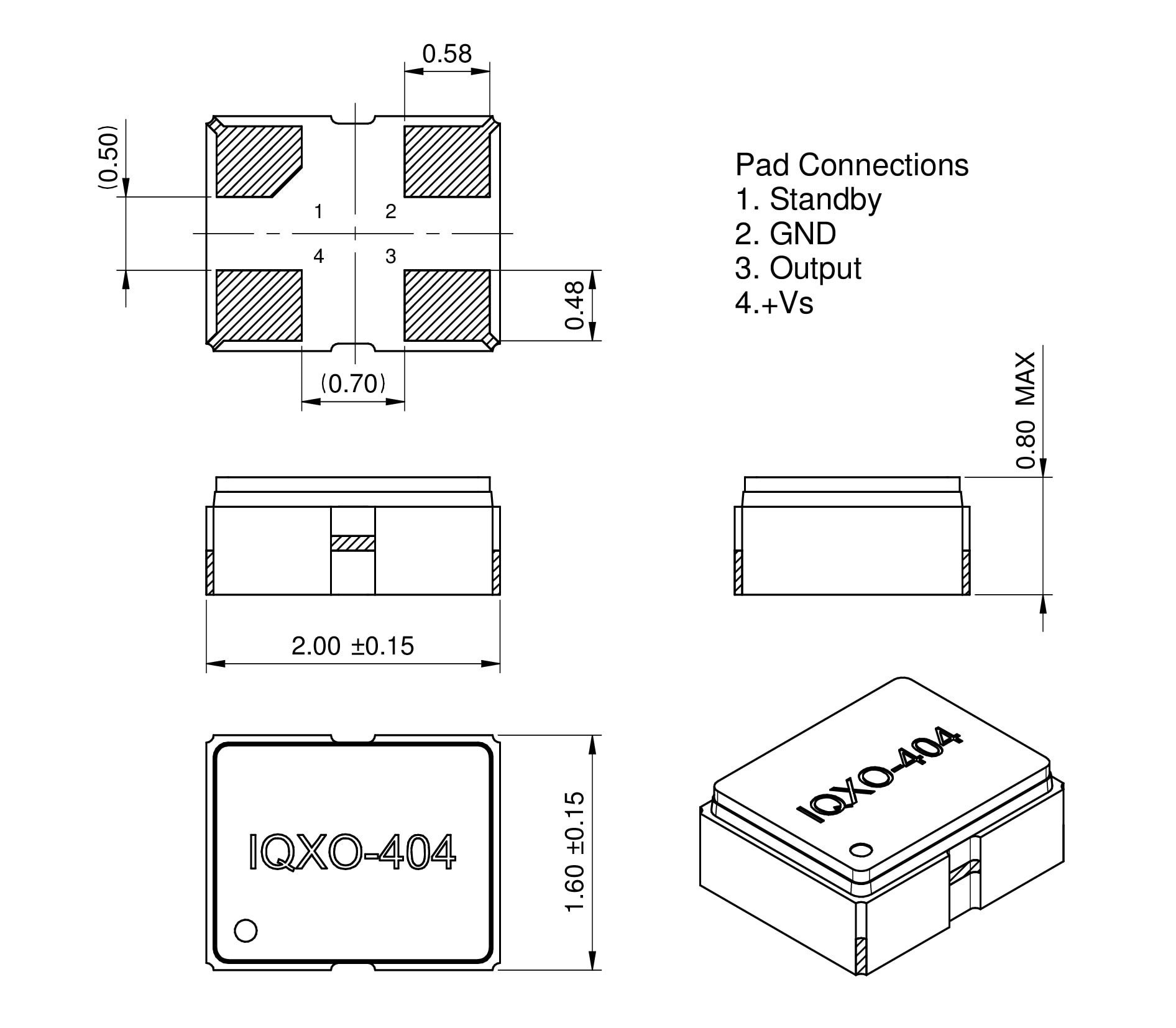

IQXO-404 2 1.6 0.8 1.8

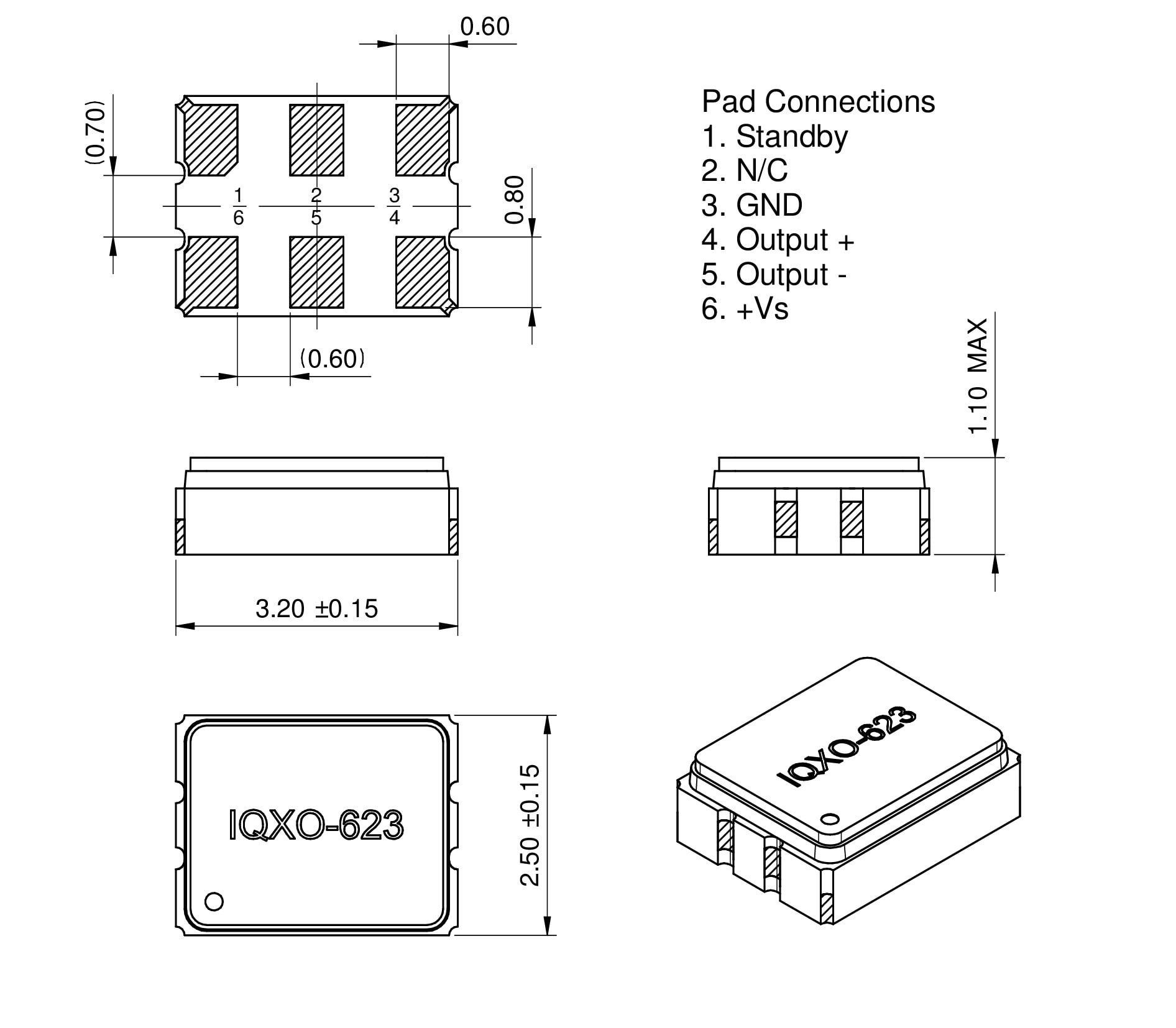

IQXO-623 3.2 2.5 1.1 2.5

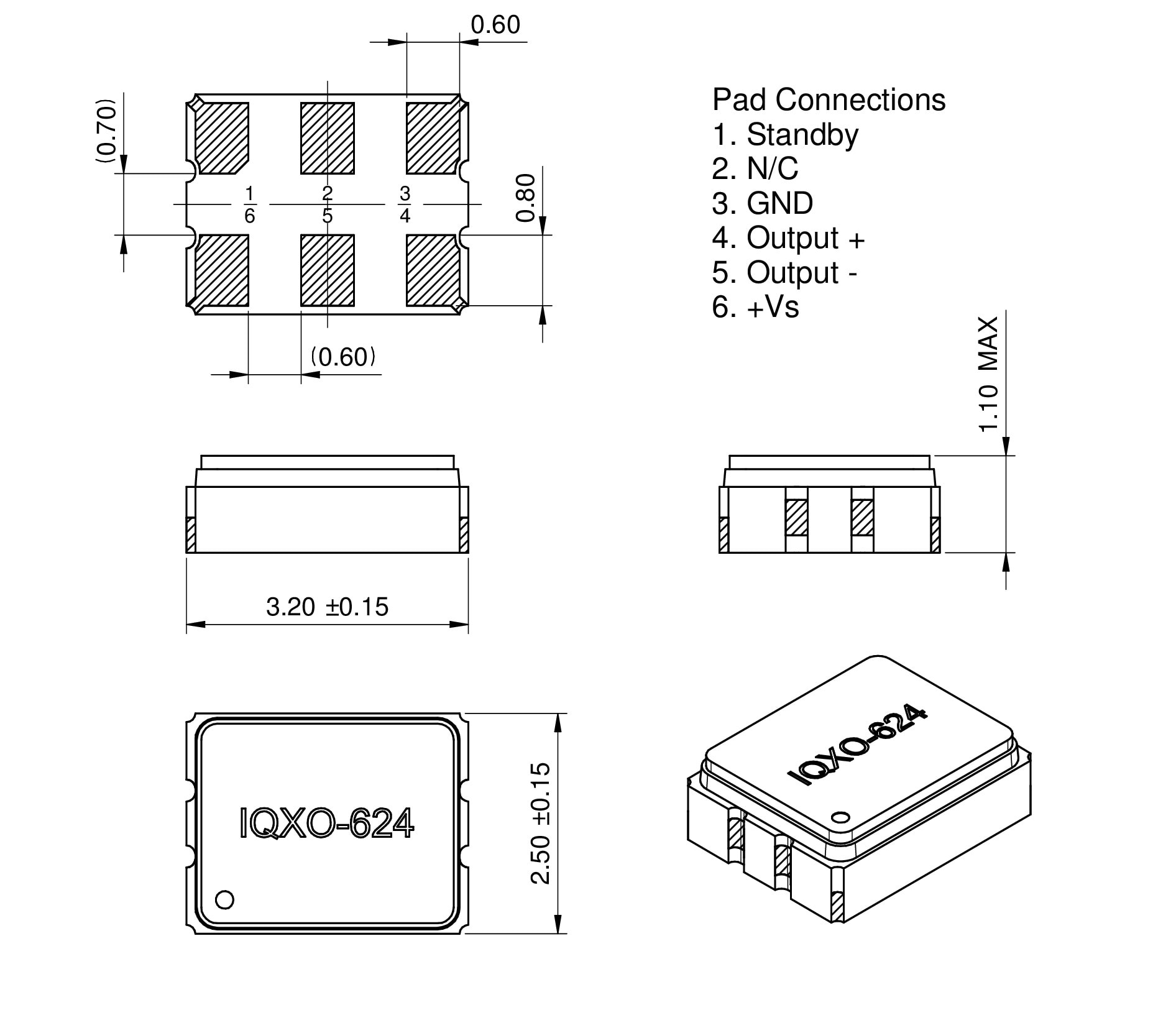

IQXO-624 3.2 2.5 1.1 3.3

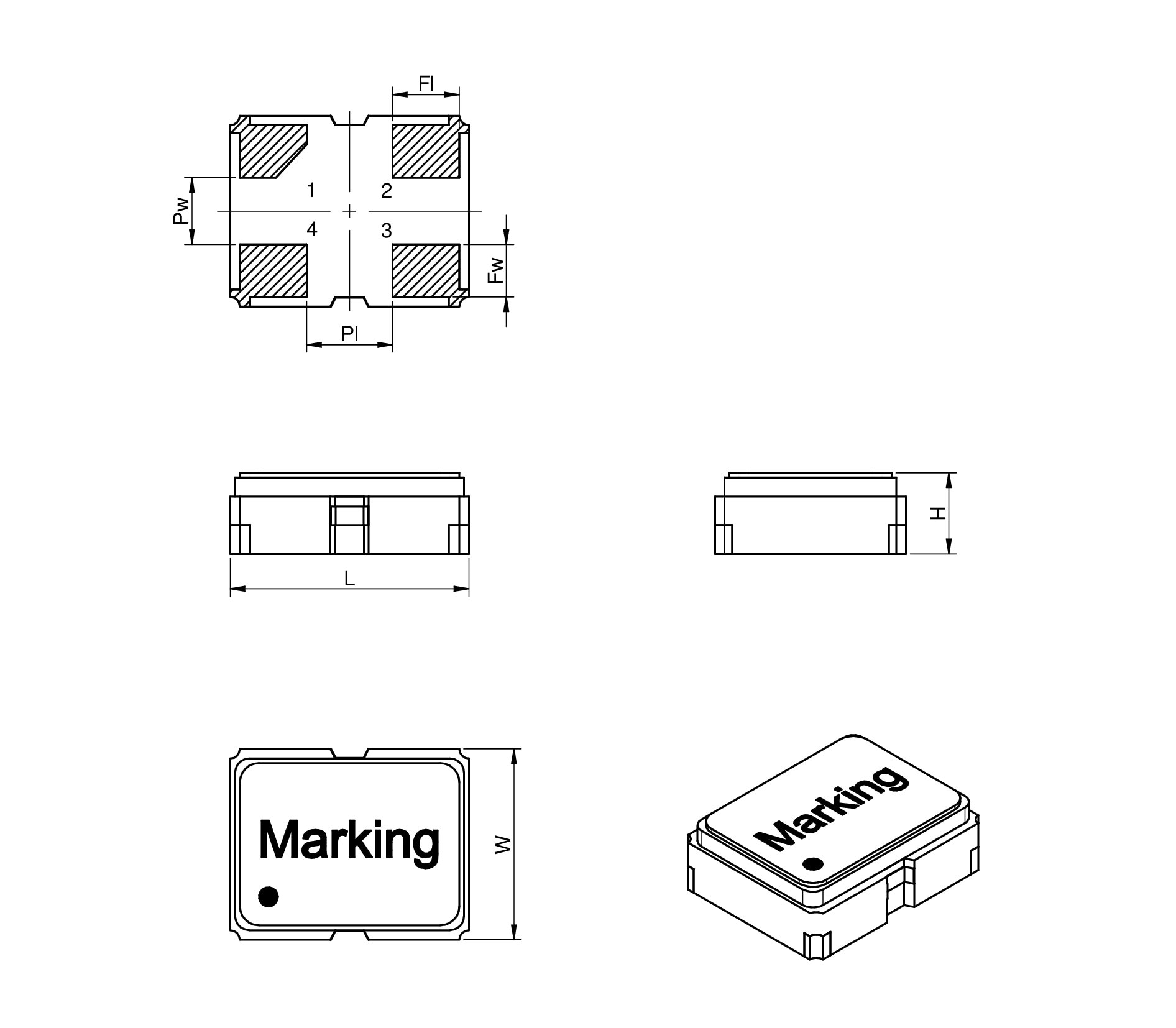

IQXO-791 2.5 2 1 3.3

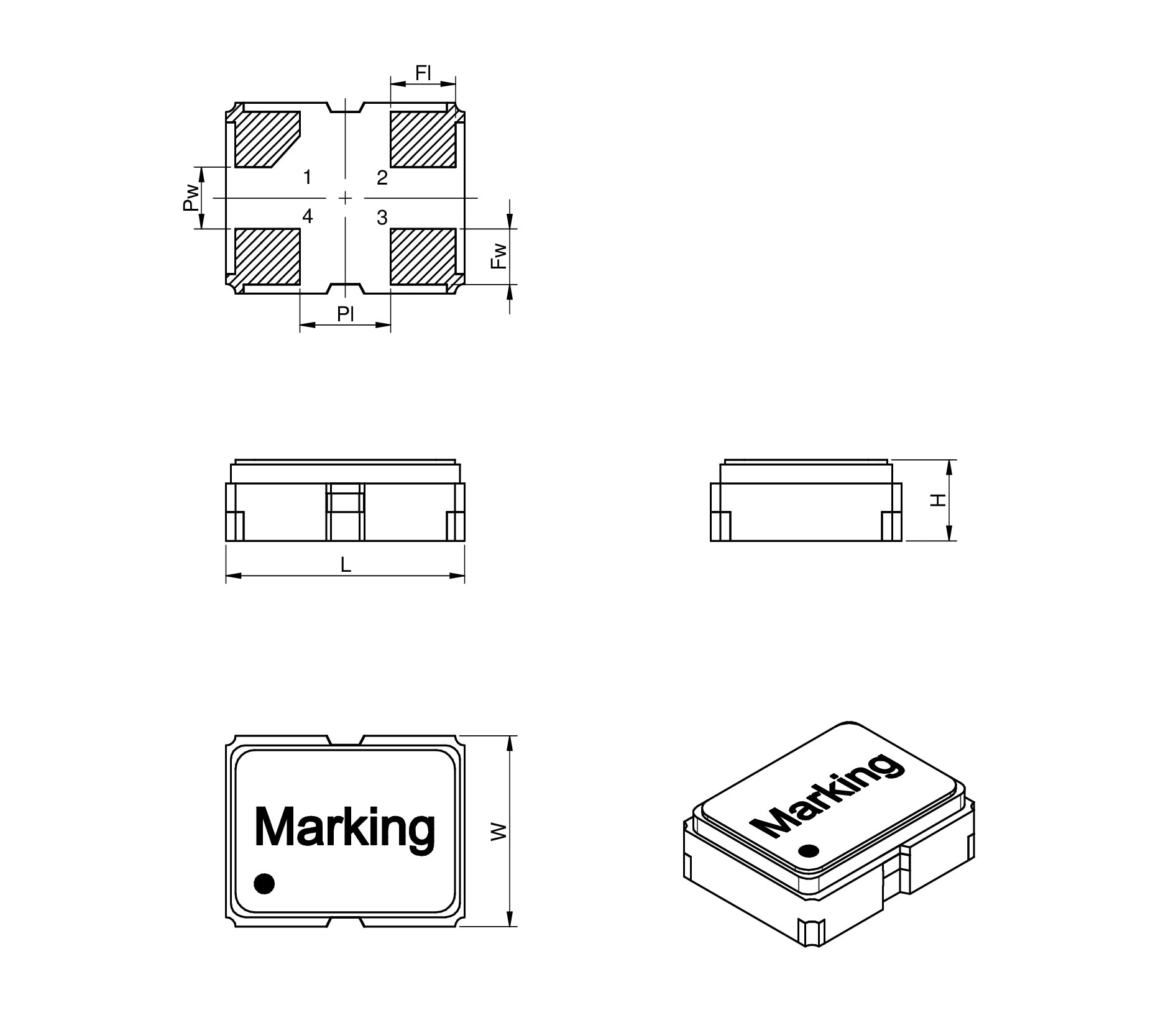

IQXO-794 2.5 2 1 1.8
CFPS-39 3.2 2.5 1.2 3.3

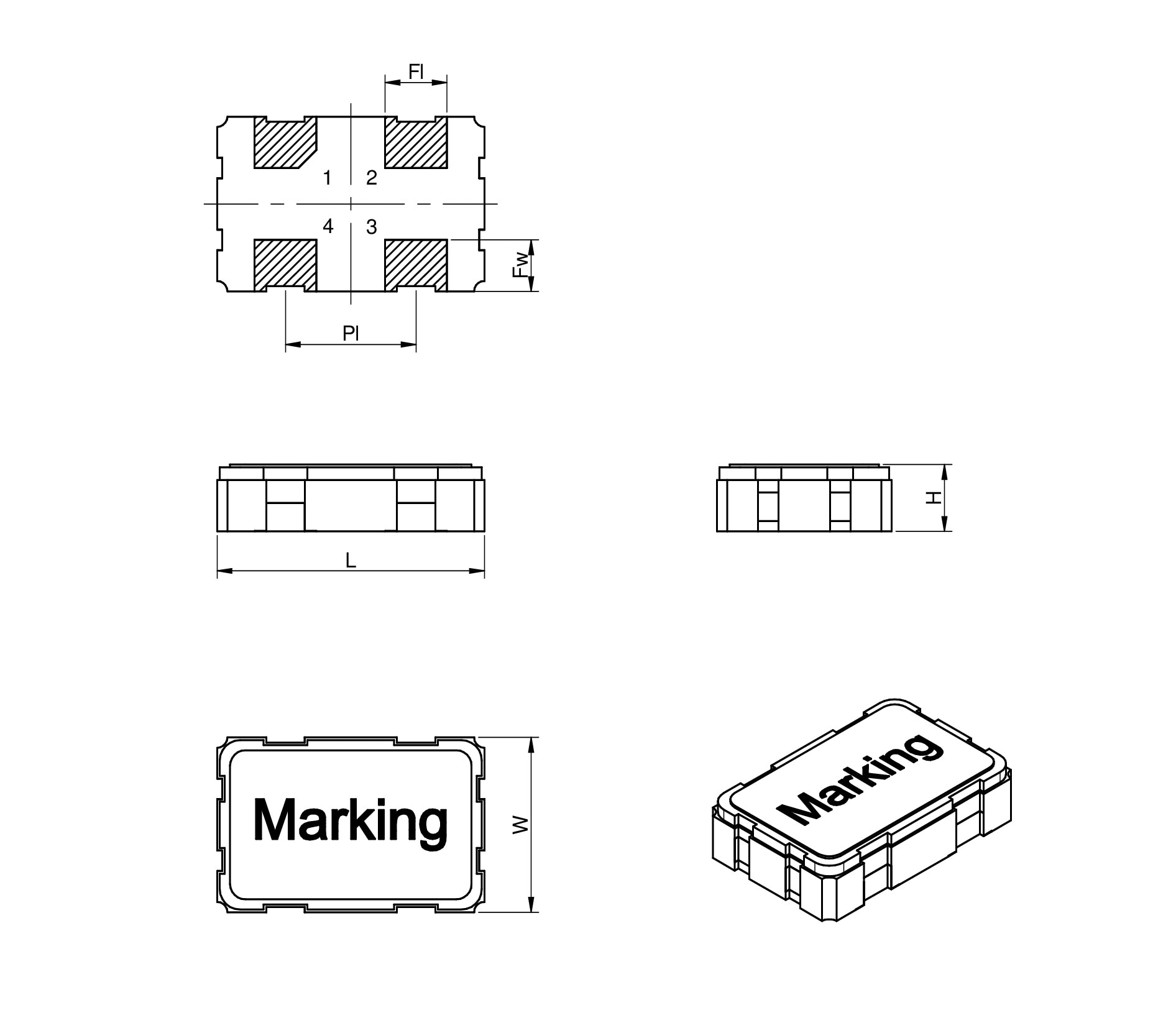

CFPS-9 5 3.2 1.3 3.3

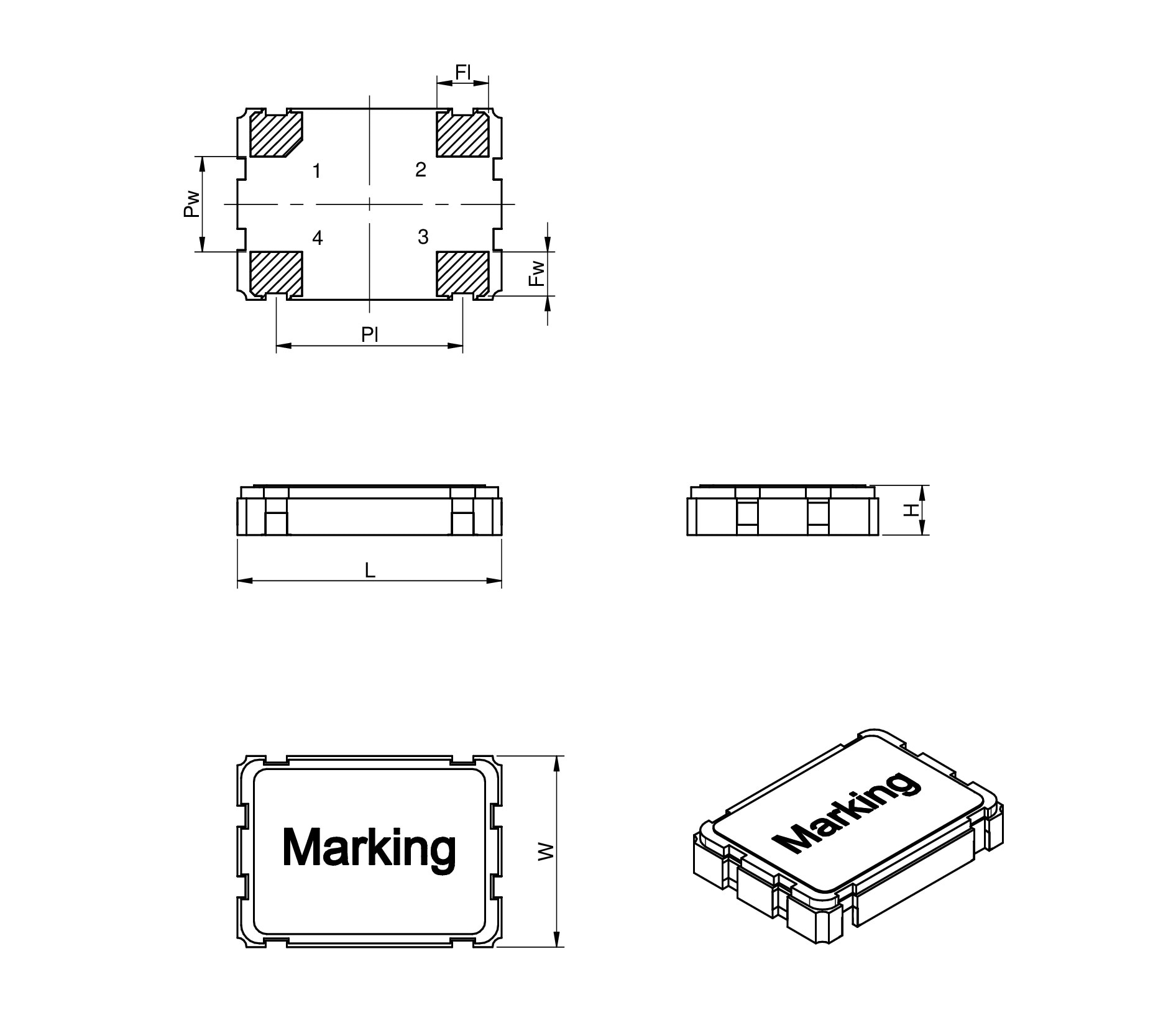

CFPS-72 7 5 1.4 5

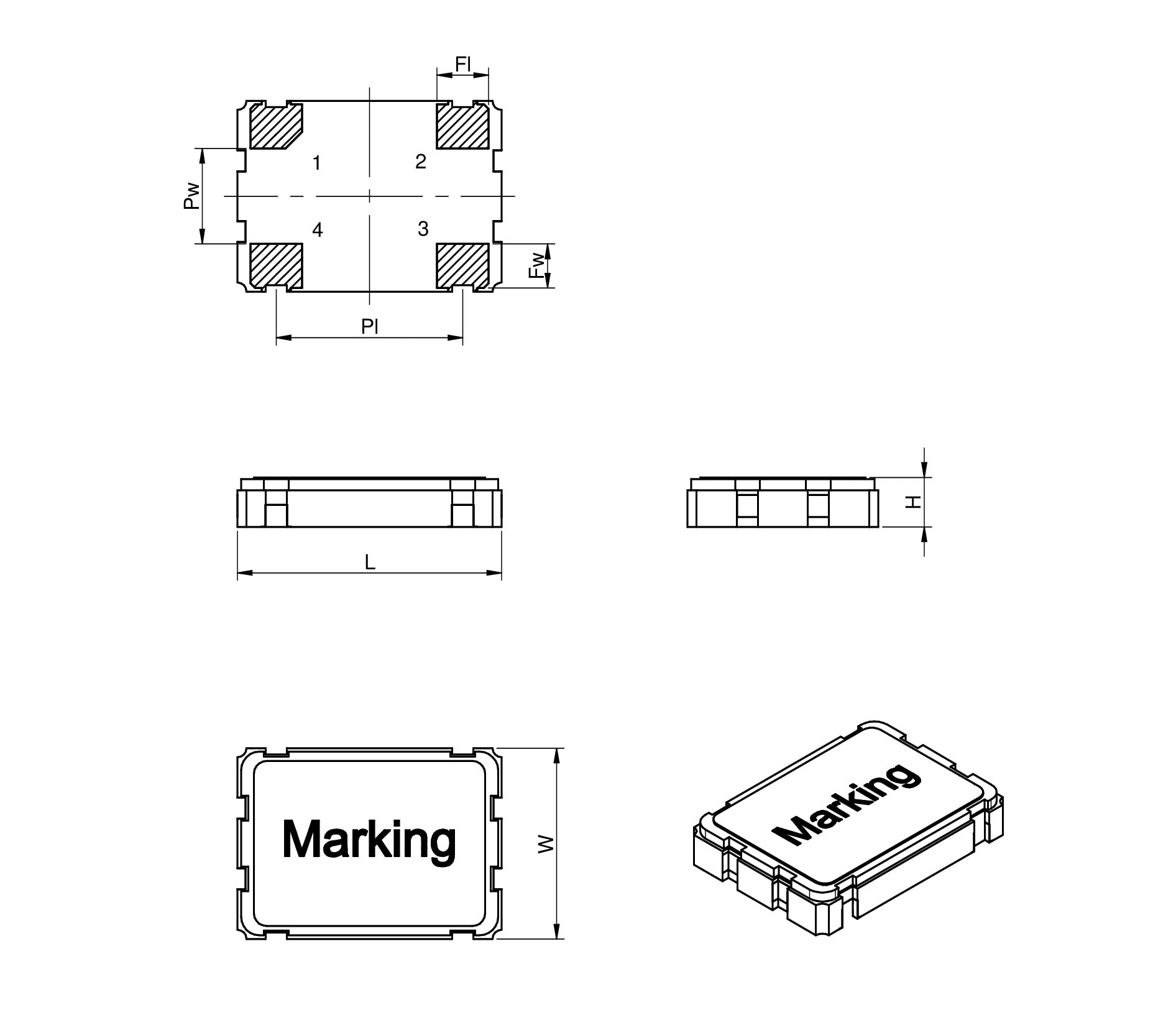

CFPS-73 7 5 1.4 3.3

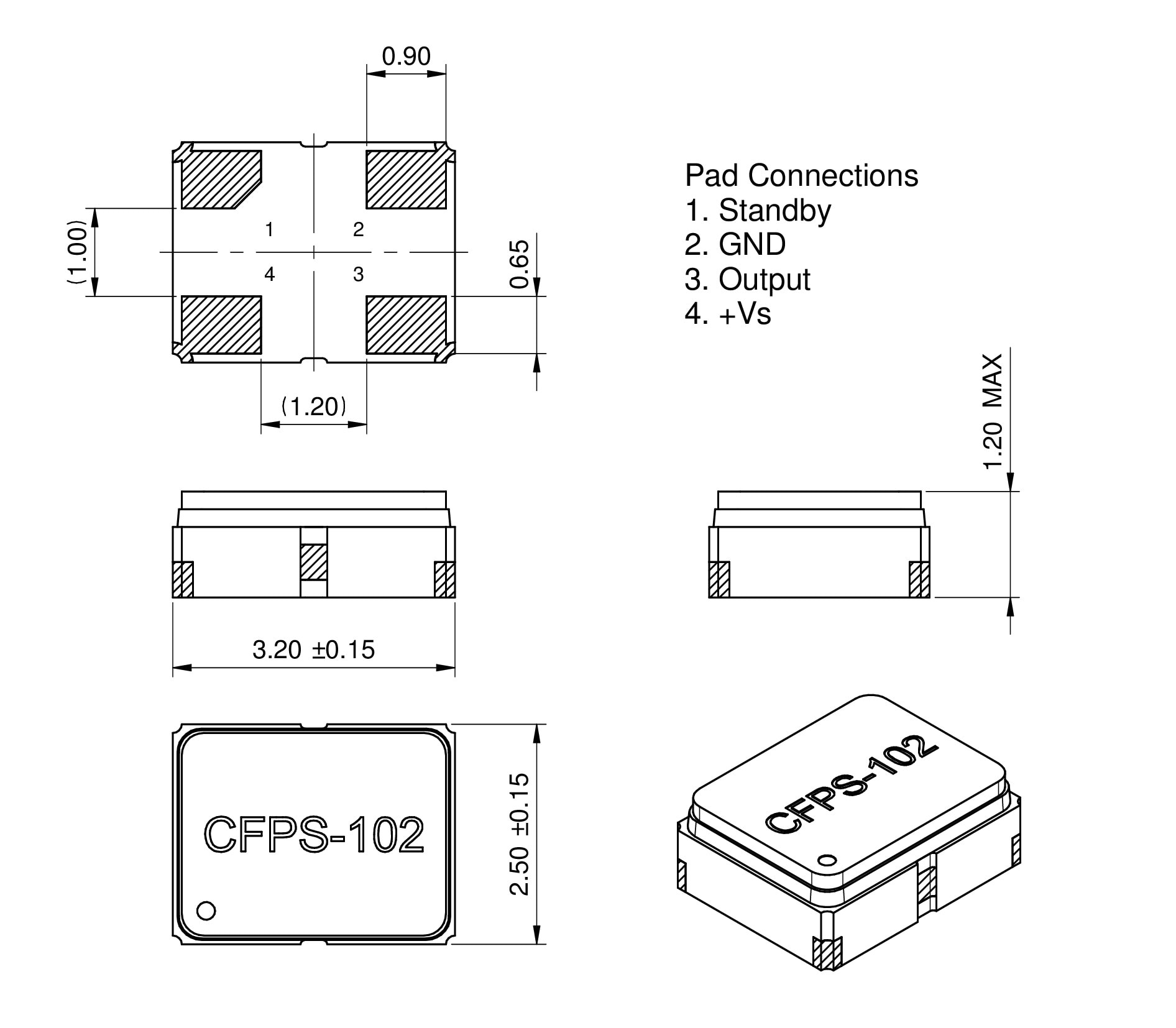

CFPS-102 3.2 2.5 1.2 1.8

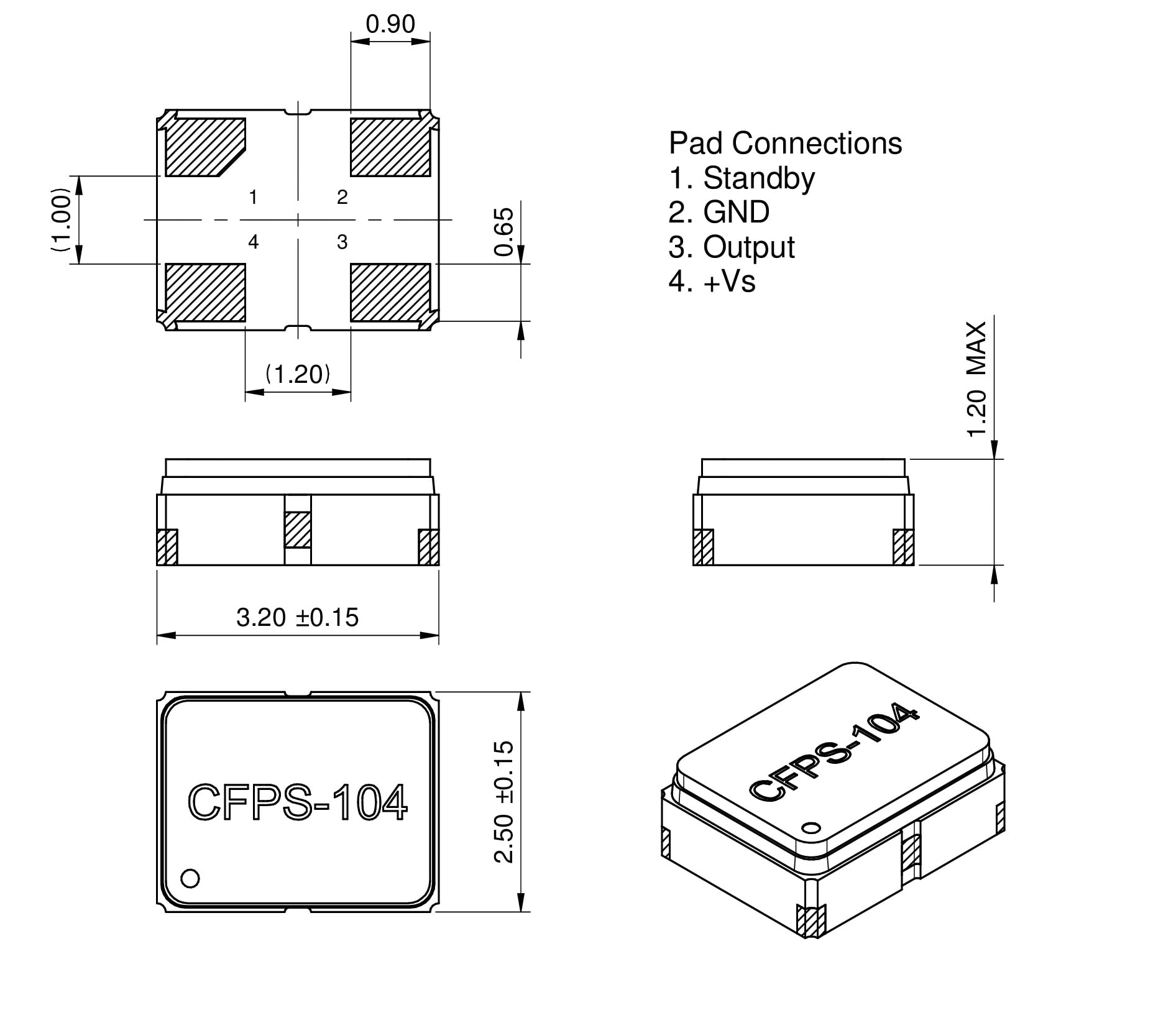

CFPS-104 3.2 2.5 1.2 3.3

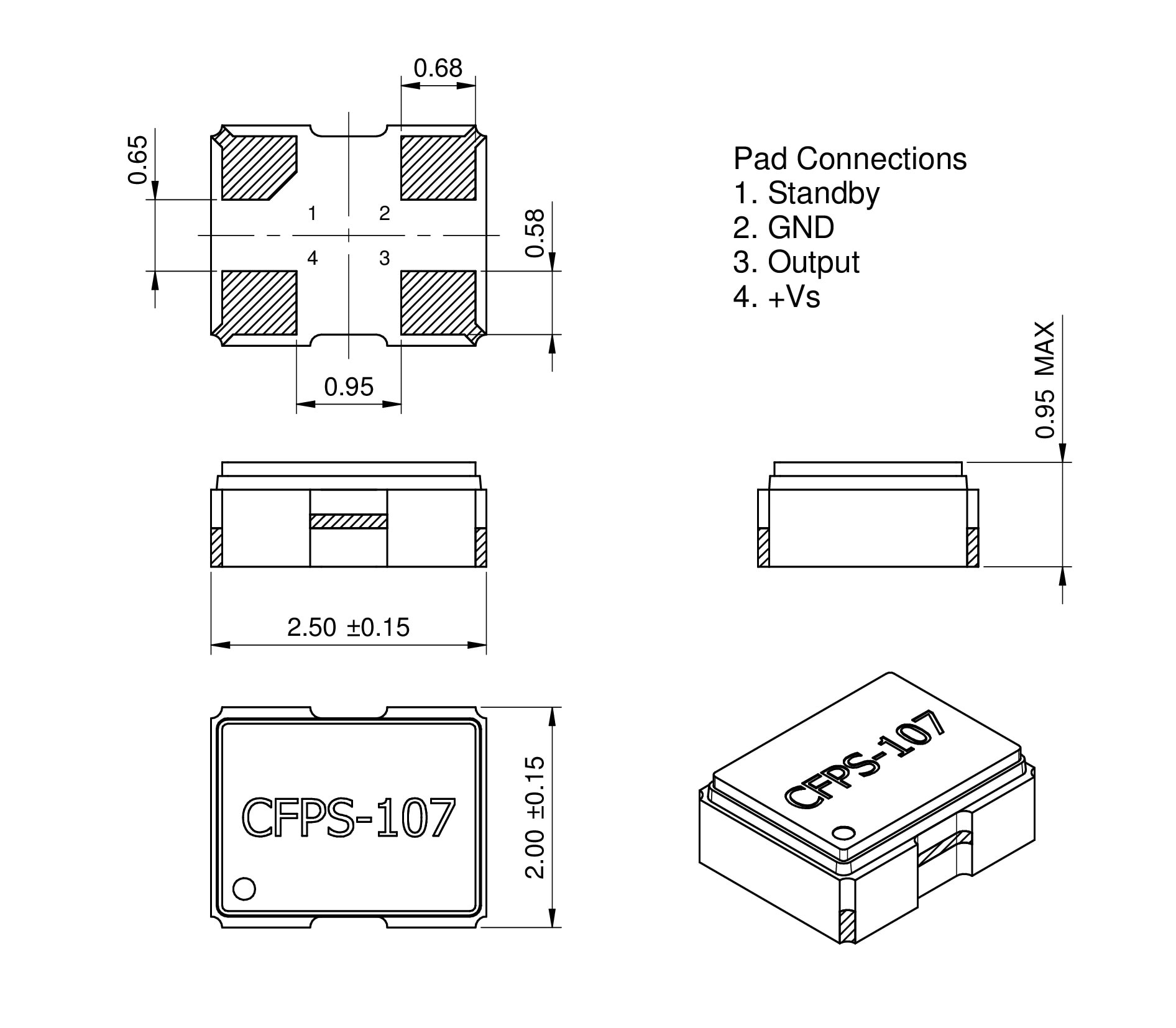

CFPS-107 2.5 2 0.95 1.8
CFPS-109 2.5 2 0.95 3.3

Characteristics

  • SMT models
  • Hermetically sealed
  • Frequencies between 3.6864 MHz and 156.25 MHz plus 32.768 kHz
  • Maximum operating temperatures range:-40 °C to 105 °C
  • Stabilities down to ± 25 ppm available
  • Available supply voltages: 1.8 V, 2.5 V, 3.3 V and 5 V
  • Available output signal types: CMOS; HCMOS; HCMOS/TTL; LVDS; LVPECL

Applications

  • Microprocessor
  • Wireless Communication Devices
  • Industrial Devices
  • Real Time Clocks
  • Wired Communication (e.g. Ethernet and USB)
  • IoT
  • Optical Network
  • Audio and Multimedia Devices
  • Test and Measurement Equipment
  • Navigation and Locators

Products

All
IQXO-540
IQXO-542
IQXO-618-25
IQXO-618-33
IQXO-402
IQXO-404
IQXO-623
IQXO-624
IQXO-791
IQXO-794
CFPS-39
CFPS-9
CFPS-72
CFPS-73
CFPS-102
CFPS-104
CFPS-107
CFPS-109
Order Code Data­sheet DownloadsfStability
(ppm)
Operating TemperatureOutput LogicVSupply
(V)
Samples
830205028309SPEC
5 files 32.768 kHz 25 -40 °C up to +85 °C CMOS 3.3
830205297709SPEC
5 files 32.768 kHz 25 -40 °C up to +85 °C CMOS 1.8
830206385009SPEC
5 files 32.768 kHz 30 -40 °C up to +85 °C CMOS 1.8
830207370001SPEC
5 files 32.768 kHz 30 -40 °C up to +85 °C CMOS 3.3
830207370101SPEC
5 files 32.768 kHz 100 -40 °C up to +125 °C CMOS 3.3
830207370601SPEC
5 files 32.768 kHz 30 -40 °C up to +85 °C CMOS 1.8
830207370701SPEC
5 files 32.768 kHz 100 -40 °C up to +125 °C CMOS 1.8
830207390509SPEC
5 files 32.768 kHz 30 -40 °C up to +85 °C CMOS 3.3
830208228309SPEC
5 files 32.768 kHz 100 -40 °C up to +125 °C CMOS 1.8
830208228609SPEC
5 files 32.768 kHz 100 -40 °C up to +125 °C CMOS 3.3
830208229109SPEC
5 files 32.768 kHz 100 -40 °C up to +125 °C CMOS 1.8
830208229409SPEC
5 files 32.768 kHz 100 -40 °C up to +125 °C CMOS 3.3
831018610SPEC
5 files 3.6864 MHz 50 0 °C up to +70 °C HCMOS 3.3
831018033SPEC
5 files 4 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831018041SPEC
5 files 4 MHz 50 0 °C up to +70 °C HCMOS 3.3
831018379SPEC
5 files 4 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831020502SPEC
5 files 4 MHz 50 -40 °C up to +85 °C HCMOS/TTL 5
831024978SPEC
5 files 4 MHz 50 -40 °C up to +85 °C CMOS 3.3
830208216409SPEC
5 files 4 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208219901SPEC
5 files 4 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208221801SPEC
5 files 4 MHz 25 -20 °C up to +70 °C HCMOS 1.8
830208214609SPEC
5 files 4 MHz 25 -20 °C up to +70 °C CMOS 3.3
831018534SPEC
5 files 6 MHz 50 0 °C up to +70 °C HCMOS 3.3
831018045SPEC
5 files 8 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019079SPEC
5 files 8 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831021890SPEC
5 files 8 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831068242SPEC
5 files 8 MHz 50 -40 °C up to +85 °C CMOS 3.3
831072801SPEC
5 files 8 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207192009SPEC
5 files 8 MHz 25 -40 °C up to +85 °C CMOS 3.3
830202129201SPEC
5 files 8 MHz 50 -40 °C up to +85 °C HCMOS/TTL 5
830208214709SPEC
5 files 8 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208216609SPEC
5 files 8 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208220001SPEC
5 files 8 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208221901SPEC
5 files 8 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831017735SPEC
5 files 10 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831018036SPEC
5 files 10 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019928SPEC
5 files 10 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831024807SPEC
5 files 10 MHz 50 -40 °C up to +85 °C CMOS 3.3
831054046SPEC
5 files 10 MHz 50 -40 °C up to +85 °C CMOS 3.3
831061624SPEC
5 files 10 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831059271SPEC
5 files 10 MHz 25 -40 °C up to +85 °C CMOS 3.3
830202536501SPEC
5 files 10 MHz 25 -40 °C up to +85 °C HCMOS/TTL 5
830207647309SPEC
5 files 11.0592 MHz 25 -40 °C up to +85 °C CMOS 3.3
831018037SPEC
5 files 12 MHz 50 0 °C up to +70 °C HCMOS 3.3
831018785SPEC
5 files 12 MHz 100 -40 °C up to +85 °C HCMOS 3.3
831019966SPEC
5 files 12 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831025492SPEC
5 files 12 MHz 50 -40 °C up to +85 °C CMOS 3.3
831026152SPEC
5 files 12 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056168SPEC
5 files 12 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056237SPEC
5 files 12 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056262SPEC
5 files 12 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056289SPEC
5 files 12 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830205530509SPEC
5 files 12 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208214809SPEC
5 files 12 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208216709SPEC
5 files 12 MHz 25 -20 °C up to +70 °C CMOS 1.8
831020465SPEC
5 files 12.288 MHz 50 0 °C up to +70 °C HCMOS 3.3
830208214909SPEC
5 files 12.288 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208216809SPEC
5 files 12.288 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208220101SPEC
5 files 12.288 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222001SPEC
5 files 12.288 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831056169SPEC
5 files 13 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056238SPEC
5 files 13 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056263SPEC
5 files 13 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056290SPEC
5 files 13 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831018538SPEC
5 files 14.31818 MHz 50 0 °C up to +70 °C HCMOS 3.3
831020184SPEC
5 files 14.31818 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831025493SPEC
5 files 14.31818 MHz 50 -40 °C up to +85 °C CMOS 3.3
830208197509SPEC
5 files 14.31818 MHz 25 -40 °C up to +85 °C CMOS 3.3
831018034SPEC
5 files 16 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831018038SPEC
5 files 16 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019275SPEC
5 files 16 MHz 50 -40 °C up to +85 °C HCMOS/TTL 5
831019710SPEC
5 files 16 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831025494SPEC
5 files 16 MHz 50 -40 °C up to +85 °C CMOS 3.3
831066629SPEC
5 files 16 MHz 50 -40 °C up to +85 °C CMOS 3.3
831066657SPEC
5 files 16 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831066658SPEC
5 files 16 MHz 50 -40 °C up to +85 °C HCMOS 1.8
830205889709SPEC
5 files 16 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208220201SPEC
5 files 16 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222101SPEC
5 files 16 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831020466SPEC
5 files 16.384 MHz 50 0 °C up to +70 °C HCMOS 3.3
831020392SPEC
5 files 18.432 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207658809SPEC
5 files 18.432 MHz 25 -40 °C up to +85 °C CMOS 3.3
831056188SPEC
5 files 19.2 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056239SPEC
5 files 19.2 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056264SPEC
5 files 19.2 MHz 50 -40 °C up to +85 °C HCMOS 1.8
830208215009SPEC
5 files 19.2 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208217009SPEC
5 files 19.2 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208220301SPEC
5 files 19.2 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208222201SPEC
5 files 19.2 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831056214SPEC
5 files 19.44 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056240SPEC
5 files 19.44 MHz 50 -40 °C up to +85 °C CMOS 3.3
831018032SPEC
5 files 20 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831018039SPEC
5 files 20 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019992SPEC
5 files 20 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831025495SPEC
5 files 20 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056215SPEC
5 files 20 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056241SPEC
5 files 20 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056266SPEC
5 files 20 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056293SPEC
5 files 20 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830201878701SPEC
5 files 20 MHz 50 -40 °C up to +85 °C HCMOS/TTL 5
830208220401SPEC
5 files 20 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222301SPEC
5 files 20 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831063343SPEC
5 files 20 MHz 25 -40 °C up to +85 °C CMOS 3.3
830207659009SPEC
5 files 22.5792 MHz 25 -40 °C up to +85 °C CMOS 3.3
831018541SPEC
5 files 24 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019082SPEC
5 files 24 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831021270SPEC
5 files 24 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831024986SPEC
5 files 24 MHz 50 -40 °C up to +85 °C CMOS 3.3
831025558SPEC
5 files 24 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056216SPEC
5 files 24 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056242SPEC
5 files 24 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056267SPEC
5 files 24 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056294SPEC
5 files 24 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830205896509SPEC
5 files 24 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208215109SPEC
6 files 24 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208217109SPEC
5 files 24 MHz 25 -20 °C up to +70 °C CMOS 1.8
831025496SPEC
5 files 24.576 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056217SPEC
5 files 24.576 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056243SPEC
5 files 24.576 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056268SPEC
5 files 24.576 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056295SPEC
5 files 24.576 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207659209SPEC
5 files 24.576 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208215209SPEC
4 files 24.576 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208217409SPEC
5 files 24.576 MHz 25 -20 °C up to +70 °C CMOS 1.8
831018077SPEC
5 files 25 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019170SPEC
5 files 25 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831025165SPEC
5 files 25 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056218SPEC
5 files 25 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056244SPEC
5 files 25 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056269SPEC
5 files 25 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056296SPEC
5 files 25 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831024957SPEC
5 files 25 MHz 50 -40 °C up to +85 °C CMOS 3.3
831055678SPEC
5 files 25 MHz 25 -40 °C up to +85 °C CMOS 3.3
831027167SPEC
5 files 26 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056219SPEC
5 files 26 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056245SPEC
5 files 26 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056270SPEC
5 files 26 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056297SPEC
5 files 26 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207245309SPEC
5 files 26 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208215309SPEC
5 files 26 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208217609SPEC
5 files 26 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208220501SPEC
5 files 26 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222401SPEC
5 files 26 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831026368SPEC
5 files 27 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056220SPEC
5 files 27 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056246SPEC
5 files 27 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056271SPEC
5 files 27 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056298SPEC
5 files 27 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830205530709SPEC
5 files 27 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208215409SPEC
5 files 27 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208217809SPEC
5 files 27 MHz 25 -20 °C up to +70 °C CMOS 1.8
831025497SPEC
5 files 30 MHz 50 -40 °C up to +85 °C CMOS 3.3
830208215509SPEC
5 files 30 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208217909SPEC
5 files 30 MHz 25 -20 °C up to +70 °C CMOS 1.8
831018040SPEC
5 files 32 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019083SPEC
5 files 32 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831024880SPEC
5 files 32 MHz 50 -40 °C up to +85 °C CMOS 3.3
831025019SPEC
5 files 32 MHz 50 -40 °C up to +85 °C CMOS 3.3
831068248SPEC
5 files 32 MHz 50 -40 °C up to +85 °C CMOS 3.3
830205312509SPEC
5 files 32 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208222901SPEC
5 files 32 MHz 25 -20 °C up to +70 °C HCMOS 1.8
830206415801SPEC
5 files 32 MHz 25 -20 °C up to +70 °C HCMOS 3.3
831019203SPEC
5 files 32.768 MHz 50 0 °C up to +70 °C HCMOS 3.3
830208215609SPEC
5 files 32.768 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208218109SPEC
5 files 32.768 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208220601SPEC
5 files 32.768 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222501SPEC
5 files 32.768 MHz 25 -20 °C up to +70 °C HCMOS 1.8
830208220701SPEC
5 files 33.3333 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222601SPEC
5 files 33.3333 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831068250SPEC
5 files 38.4 MHz 50 -40 °C up to +85 °C CMOS 3.3
831017885SPEC
5 files 40 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831018042SPEC
5 files 40 MHz 50 0 °C up to +70 °C HCMOS 3.3
831018739SPEC
5 files 40 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831019137SPEC
5 files 40 MHz 50 -40 °C up to +85 °C HCMOS/TTL 5
831019870SPEC
5 files 40 MHz 100 -40 °C up to +85 °C HCMOS 3.3
831025559SPEC
5 files 40 MHz 50 -40 °C up to +85 °C CMOS 3.3
831026068SPEC
5 files 40 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056221SPEC
5 files 40 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056247SPEC
5 files 40 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056272SPEC
5 files 40 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056299SPEC
5 files 40 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830205075709SPEC
5 files 40 MHz 25 -40 °C up to +85 °C CMOS 3.3
830206415701SPEC
5 files 40 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830208222701SPEC
5 files 40 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831018043SPEC
5 files 48 MHz 50 0 °C up to +70 °C HCMOS 3.3
831018287SPEC
5 files 48 MHz 100 -40 °C up to +85 °C HCMOS 3.3
831018577SPEC
5 files 48 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831018871SPEC
5 files 48 MHz 100 -40 °C up to +85 °C HCMOS/TTL 5
831019805SPEC
5 files 48 MHz 50 -40 °C up to +85 °C HCMOS/TTL 5
831019884SPEC
5 files 48 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831025166SPEC
5 files 48 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056222SPEC
5 files 48 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056248SPEC
5 files 48 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056273SPEC
5 files 48 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056300SPEC
5 files 48 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207659609SPEC
5 files 48 MHz 25 -40 °C up to +85 °C CMOS 3.3
831018035SPEC
5 files 50 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
831018044SPEC
5 files 50 MHz 50 0 °C up to +70 °C HCMOS 3.3
831019987SPEC
5 files 50 MHz 50 -40 °C up to +85 °C HCMOS 3.3
831024589SPEC
5 files 50 MHz 50 -40 °C up to +85 °C CMOS 3.3
831025560SPEC
5 files 50 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056223SPEC
5 files 50 MHz 50 -40 °C up to +85 °C CMOS 1.8
831056249SPEC
5 files 50 MHz 50 -40 °C up to +85 °C CMOS 3.3
831056274SPEC
5 files 50 MHz 50 -40 °C up to +85 °C HCMOS 1.8
831056301SPEC
5 files 50 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830208215809SPEC
5 files 50 MHz 25 -20 °C up to +70 °C CMOS 3.3
830208218209SPEC
5 files 50 MHz 25 -20 °C up to +70 °C CMOS 1.8
830208220901SPEC
5 files 50 MHz 25 -20 °C up to +70 °C HCMOS 3.3
830206924301SPEC
5 files 50 MHz 25 -20 °C up to +70 °C HCMOS 1.8
831055872SPEC
5 files 50 MHz 25 -40 °C up to +85 °C CMOS 3.3
830207670409SPEC
5 files 54 MHz 25 -40 °C up to +85 °C CMOS 3.3
831018545SPEC
5 files 60 MHz 50 0 °C up to +70 °C HCMOS 3.3
831009441SPEC
5 files 80 MHz 50 0 °C up to +70 °C HCMOS 3.3
831009443SPEC
5 files 80 MHz 50 0 °C up to +70 °C HCMOS/TTL 5
830207670609SPEC
5 files 80 MHz 25 -40 °C up to +85 °C CMOS 3.3
831009437SPEC
5 files 100 MHz 50 0 °C up to +70 °C HCMOS 3.3
831022731SPEC
5 files 100 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207044109SPEC
5 files 100 MHz 25 -40 °C up to +85 °C CMOS 3.3
830208331709SPEC
4 files 100 MHz 50 -40 °C up to +105 °C LVDS 3.3
830208332209SPEC
5 files 100 MHz 50 -40 °C up to +105 °C LVDS 2.5
830208332501SPEC
5 files 100 MHz 50 -40 °C up to +105 °C LVPECL 2.5
830208334301SPEC
5 files 100 MHz 50 -40 °C up to +105 °C LVPECL 3.3
831009440SPEC
5 files 125 MHz 50 0 °C up to +70 °C HCMOS 3.3
831022825SPEC
5 files 125 MHz 50 -40 °C up to +85 °C HCMOS 3.3
830207670909SPEC
5 files 125 MHz 25 -40 °C up to +85 °C CMOS 3.3
830207511509SPEC
5 files 125 MHz 50 -40 °C up to +105 °C LVDS 2.5
830208331909SPEC
4 files 125 MHz 50 -40 °C up to +105 °C LVDS 3.3
830208332601SPEC
5 files 125 MHz 50 -40 °C up to +105 °C LVPECL 2.5
830208334501SPEC
5 files 125 MHz 50 -40 °C up to +105 °C LVPECL 3.3
830208332009SPEC
4 files 156.25 MHz 50 -40 °C up to +105 °C LVDS 3.3
830208332309SPEC
5 files 156.25 MHz 50 -40 °C up to +105 °C LVDS 2.5
830208332701SPEC
5 files 156.25 MHz 50 -40 °C up to +105 °C LVPECL 2.5
830208334601SPEC
5 files 156.25 MHz 50 -40 °C up to +105 °C LVPECL 3.3
Order Code Data­sheet
830205028309SPEC
830205297709SPEC
830206385009SPEC
830207370001SPEC
830207370101SPEC
830207370601SPEC
830207370701SPEC
830207390509SPEC
830208228309SPEC
830208228609SPEC
830208229109SPEC
830208229409SPEC
831018610SPEC
831018033SPEC
831018041SPEC
831018379SPEC
831020502SPEC
831024978SPEC
830208216409SPEC
830208219901SPEC
830208221801SPEC
830208214609SPEC
831018534SPEC
831018045SPEC
831019079SPEC
831021890SPEC
831068242SPEC
831072801SPEC
830207192009SPEC
830202129201SPEC
830208214709SPEC
830208216609SPEC
830208220001SPEC
830208221901SPEC
831017735SPEC
831018036SPEC
831019928SPEC
831024807SPEC
831054046SPEC
831061624SPEC
831059271SPEC
830202536501SPEC
830207647309SPEC
831018037SPEC
831018785SPEC
831019966SPEC
831025492SPEC
831026152SPEC
831056168SPEC
831056237SPEC
831056262SPEC
831056289SPEC
830205530509SPEC
830208214809SPEC
830208216709SPEC
831020465SPEC
830208214909SPEC
830208216809SPEC
830208220101SPEC
830208222001SPEC
831056169SPEC
831056238SPEC
831056263SPEC
831056290SPEC
831018538SPEC
831020184SPEC
831025493SPEC
830208197509SPEC
831018034SPEC
831018038SPEC
831019275SPEC
831019710SPEC
831025494SPEC
831066629SPEC
831066657SPEC
831066658SPEC
830205889709SPEC
830208220201SPEC
830208222101SPEC
831020466SPEC
831020392SPEC
830207658809SPEC
831056188SPEC
831056239SPEC
831056264SPEC
830208215009SPEC
830208217009SPEC
830208220301SPEC
830208222201SPEC
831056214SPEC
831056240SPEC
831018032SPEC
831018039SPEC
831019992SPEC
831025495SPEC
831056215SPEC
831056241SPEC
831056266SPEC
831056293SPEC
830201878701SPEC
830208220401SPEC
830208222301SPEC
831063343SPEC
830207659009SPEC
831018541SPEC
831019082SPEC
831021270SPEC
831024986SPEC
831025558SPEC
831056216SPEC
831056242SPEC
831056267SPEC
831056294SPEC
830205896509SPEC
830208215109SPEC
830208217109SPEC
831025496SPEC
831056217SPEC
831056243SPEC
831056268SPEC
831056295SPEC
830207659209SPEC
830208215209SPEC
830208217409SPEC
831018077SPEC
831019170SPEC
831025165SPEC
831056218SPEC
831056244SPEC
831056269SPEC
831056296SPEC
831024957SPEC
831055678SPEC
831027167SPEC
831056219SPEC
831056245SPEC
831056270SPEC
831056297SPEC
830207245309SPEC
830208215309SPEC
830208217609SPEC
830208220501SPEC
830208222401SPEC
831026368SPEC
831056220SPEC
831056246SPEC
831056271SPEC
831056298SPEC
830205530709SPEC
830208215409SPEC
830208217809SPEC
831025497SPEC
830208215509SPEC
830208217909SPEC
831018040SPEC
831019083SPEC
831024880SPEC
831025019SPEC
831068248SPEC
830205312509SPEC
830208222901SPEC
830206415801SPEC
831019203SPEC
830208215609SPEC
830208218109SPEC
830208220601SPEC
830208222501SPEC
830208220701SPEC
830208222601SPEC
831068250SPEC
831017885SPEC
831018042SPEC
831018739SPEC
831019137SPEC
831019870SPEC
831025559SPEC
831026068SPEC
831056221SPEC
831056247SPEC
831056272SPEC
831056299SPEC
830205075709SPEC
830206415701SPEC
830208222701SPEC
831018043SPEC
831018287SPEC
831018577SPEC
831018871SPEC
831019805SPEC
831019884SPEC
831025166SPEC
831056222SPEC
831056248SPEC
831056273SPEC
831056300SPEC
830207659609SPEC
831018035SPEC
831018044SPEC
831019987SPEC
831024589SPEC
831025560SPEC
831056223SPEC
831056249SPEC
831056274SPEC
831056301SPEC
830208215809SPEC
830208218209SPEC
830208220901SPEC
830206924301SPEC
831055872SPEC
830207670409SPEC
831018545SPEC
831009441SPEC
831009443SPEC
830207670609SPEC
831009437SPEC
831022731SPEC
830207044109SPEC
830208331709SPEC
830208332209SPEC
830208332501SPEC
830208334301SPEC
831009440SPEC
831022825SPEC
830207670909SPEC
830207511509SPEC
830208331909SPEC
830208332601SPEC
830208334501SPEC
830208332009SPEC
830208332309SPEC
830208332701SPEC
830208334601SPEC
Samples
Order Code Data­sheet DownloadsfStability
(ppm)
Operating TemperatureOutput LogicVSupply
(V)
Samples

Videos

WE meet @ Digital Days 2021: Back-to-Basics - Specifying quartz crystals and oscillators
